			角形計器
			Y-2Nシリーズ
サイズ(ヨコ×タテ)mm			64×60
形名			YM-206NDA
動作原理			可動コイル形
階級(級)			2.5
目盛長(mm)			55
質量(kg)			0.07
計器の定格と納期区分	最大目盛値		内部抵抗(Ω)または電圧降下
	ダイレクト計器^注1	100μA	2000Ω
		200μA	1200Ω
		300μA	1000Ω
		500μA	730Ω
		1mA	200Ω
		3mA	70Ω
		5mA	8Ω
		10mA	2Ω
		20mA	0.8Ω
		50、100mA 200、500mA 1、2、5、7.5A 10、15、20、30A	60mV
	分流器併用	1A～7500A	60mV、100mV (消費電流：約20mA)
特殊仕様		リード線調整抵抗器付	製作可

注1 使用回路電圧は300V以下です。

備考

両振計器の場合は下記により仕様を決めてください。
ダイレクト定格の場合は、左右の目盛の大きい方が30A以下の時、製作可能です。
分流器併用の場合は、計器定格の絶対値の和が60mV以上になるよう目盛を決めてください。
例:分流器定格100A、60mVの場合
電流計目盛 -50～0～+100A
電流計定格 -30～0～+60mV
(絶対値の和=90mV≧60mV)

直流電流計の接続図

直流電流計(ダイレクト)

直流電流計(分流器併用)

直流電流計の外形寸法図

A寸法:43

外形寸法図

盤穴あけ寸法
(パネル正面から見た図)

型番リスト

表示件数

型番

目盛	RoHS?	最小発注数量

0-1A	6	1個
0-2A	6	1個
0-5A	6	1個
0-5mA	6	1個
0-10A	6	1個
0-10mA	6	1個
0-15A	6	1個
0-20A	6	1個
0-20mA	6	1個
0-30A	6	1個
0-50mA	6	1個
0-100mA	6	1個
0-200mA	6	1個
0-500mA	6	1個

通常単価(税別) (税込単価)	通常出荷日

5,214円 ( 5,735円 )	9日目
5,810円 ( 6,391円 )	9日目
5,810円 ( 6,391円 )	在庫品1日目当日出荷可能
5,901円 ( 6,491円 )	9日目
5,810円 ( 6,391円 )	9日目
6,678円 ( 7,346円 )	9日目
7,665円 ( 8,432円 )	9日目
6,676円 ( 7,344円 )	9日目
4,930円 ( 5,423円 )	9日目
5,810円 ( 6,391円 )	9日目
5,698円 ( 6,268円 )	9日目
5,214円 ( 5,735円 )	9日目
4,930円 ( 5,423円 )	9日目
4,930円 ( 5,423円 )	9日目

詳細情報

基本情報

基本情報

YM-206NDAシリーズ直流電流計（機械式指示計器）。
【特長】
・送配電線路、負荷機器などの電流計測に使用。
・動作原理：可動コイル形。
・サイズ：横64×縦60mm。
【用途】
・直流回路の電流を計測・表示する計器。

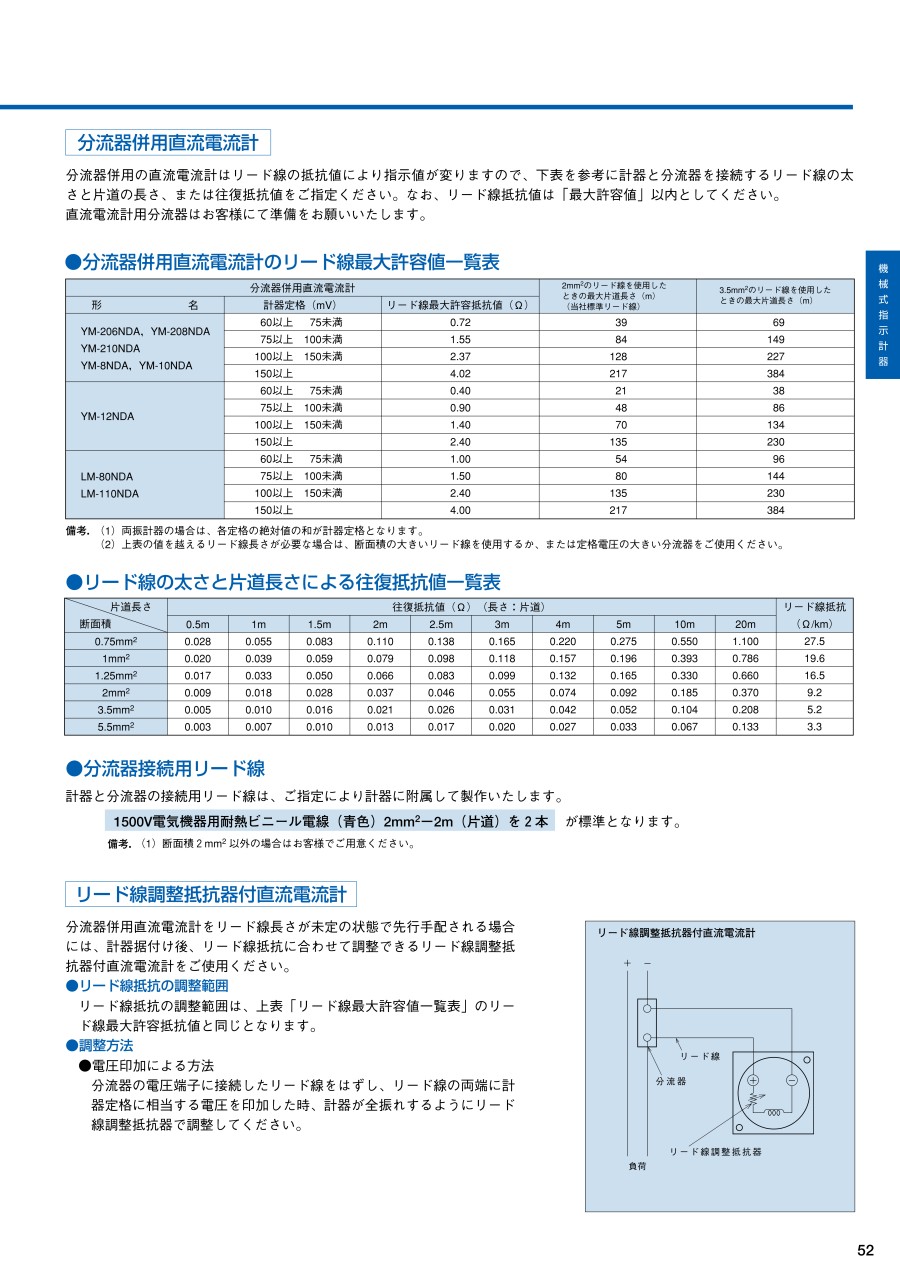

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

YM-206NDAシリーズ直流電流計（機械式指示計器）のレビュー

この商品のレビューはありません
