ブロードバンドキャビネット HXFMシリーズ
商品情報
HXFMの特長
HXFM 2230-06の外観
HXFMの寸法図
HXFM構成内容
製品仕様
| ボックス寸法（mm） | 木製基板（木板ベース） | 有効寸法（mm） | 基板寸法（mm） | 重量 （kg） | ||||
|---|---|---|---|---|---|---|---|---|
| タテ（A） | ヨコ（B） | フカサ（C） | 品番 | 最大（D） | 最小（E） | タテ | ヨコ | |
| 220 | 300 | 60 | HXFM 2230-06 | 37 | 32 | 100 | 245 | 1.0 |
| 220 | 300 | 110 | HXFM 2230-11 | 87 | 81 | 100 | 245 | 1.1 |
| 320 | 340 | 110 | HXFM 3234-11 | 87 | 79 | 200 | 285 | 1.8 |
製品仕様
| ボックス寸法（mm） | 木製基板（木板ベース） | 有効寸法（mm） | 基板寸法（mm） | 重量 （kg） | ||||
|---|---|---|---|---|---|---|---|---|
| タテ（A） | ヨコ（B） | フカサ（C） | 品番 | 最大（D） | 最小（E） | タテ | ヨコ | |
| 220 | 300 | 60 | HXFM 2230-06C | 37 | 32 | 100 | 245 | 1.1 |
| 220 | 300 | 110 | HXFM 2230-11C | 87 | 81 | 100 | 245 | 1.2 |
| 320 | 340 | 110 | HXFM 3234-11C | 87 | 79 | 200 | 285 | 1.8 |
HXFM-Pの特長
HXFM 2230-06P1の外観
HXFM-Pの構成内容
HXFM-Pの寸法図
注 )パネルCの部分は、壁面に埋込み設置となります。
パネル取付写真
製品仕様
| ボックス寸法（mm） | 品番 | 取付基板の段数 | 有効フカサ（mm） | 重量 （kg） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| タテ（A） | ヨコ（B） | フカサ（C） | 埋込部（D） | 段数 | 内訳 | パネルA | パネルB | パネルC | ||
| 220 | 300 | 60 | - | HXFM 2230-06P1 | 1 | パネルB | - | 31～36 | - | 0.7 |
| 30 | HXFM 2230-06P2 | 2 | パネルB＋C | - | 31～36 | 49 | 1.0 | |||
| 220 | 300 | 110 | - | HXFM 2230-11P1 | 1 | パネルB | - | 80～86 | - | 0.9 |
| - | HXFM 2230-11P2 | 2 | パネルA＋B | 37～43 | 42 | - | 1.2 | |||
製品仕様
| ボックス寸法（mm） | 品番 | 取付基板の段数 | 有効フカサ（mm） | 重量 （kg） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| タテ（A） | ヨコ（B） | フカサ（C） | 埋込部（D） | 段数 | 内訳 | パネルA | パネルB | パネルC | ||
| 220 | 300 | 60 | - | HXFM 2230-06P1C | 1 | パネルB | - | 31～36 | - | 0.8 |
| 30 | HXFM 2230-06P2C | 2 | パネルB＋C | - | 31～36 | 49 | 1.1 | |||
| 220 | 300 | 110 | - | HXFM 2230-11P1C | 1 | パネルB | - | 80～86 | - | 0.9 |
| - | HXFM 2230-11P2C | 2 | パネルA＋B | 37～43 | 42 | - | 1.2 | |||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,079円 ( 3,387円 ) | 3日目 |
3,069円 ( 3,376円 ) | 3日目 |
3,133円 ( 3,446円 ) | 9日目 |
3,120円 ( 3,432円 ) | 9日目 |
3,867円 ( 4,254円 ) | 9日目 |
3,968円 ( 4,365円 ) | 9日目 |
3,592円 ( 3,951円 ) | 3日目 |
3,690円 ( 4,059円 ) | 3日目 |
3,665円 ( 4,032円 ) | 9日目 |
3,758円 ( 4,134円 ) | 9日目 |
4,176円 ( 4,594円 ) | 3日目 |
4,189円 ( 4,608円 ) | 3日目 |
4,395円 ( 4,835円 ) | 3日目 |
4,100円 ( 4,510円 ) | 3日目 |
詳細情報
基本情報
情報機器を収納するのに最適なキャビネット
【特長】
・プラスチック製／屋内用（HXFM・HXFM-Pシリーズ）。
・材質：カバー、基台PS（HXFMシリーズ）
・取付基板：木製基板板厚9mm（HXFMシリーズ）
・材質：PS（HXFM-Pシリーズ）
・取付基板：鉄製基板板厚1.0mm（HXFM-Pシリーズ）
【用途】
・宅内情報化に必要な情報機器をコンパクトに収納するのに最適です（HXFMシリーズ）。
・最大3段収納で家庭内の情報機器をコンパクトに収納できます（HXFM-Pシリーズ）。

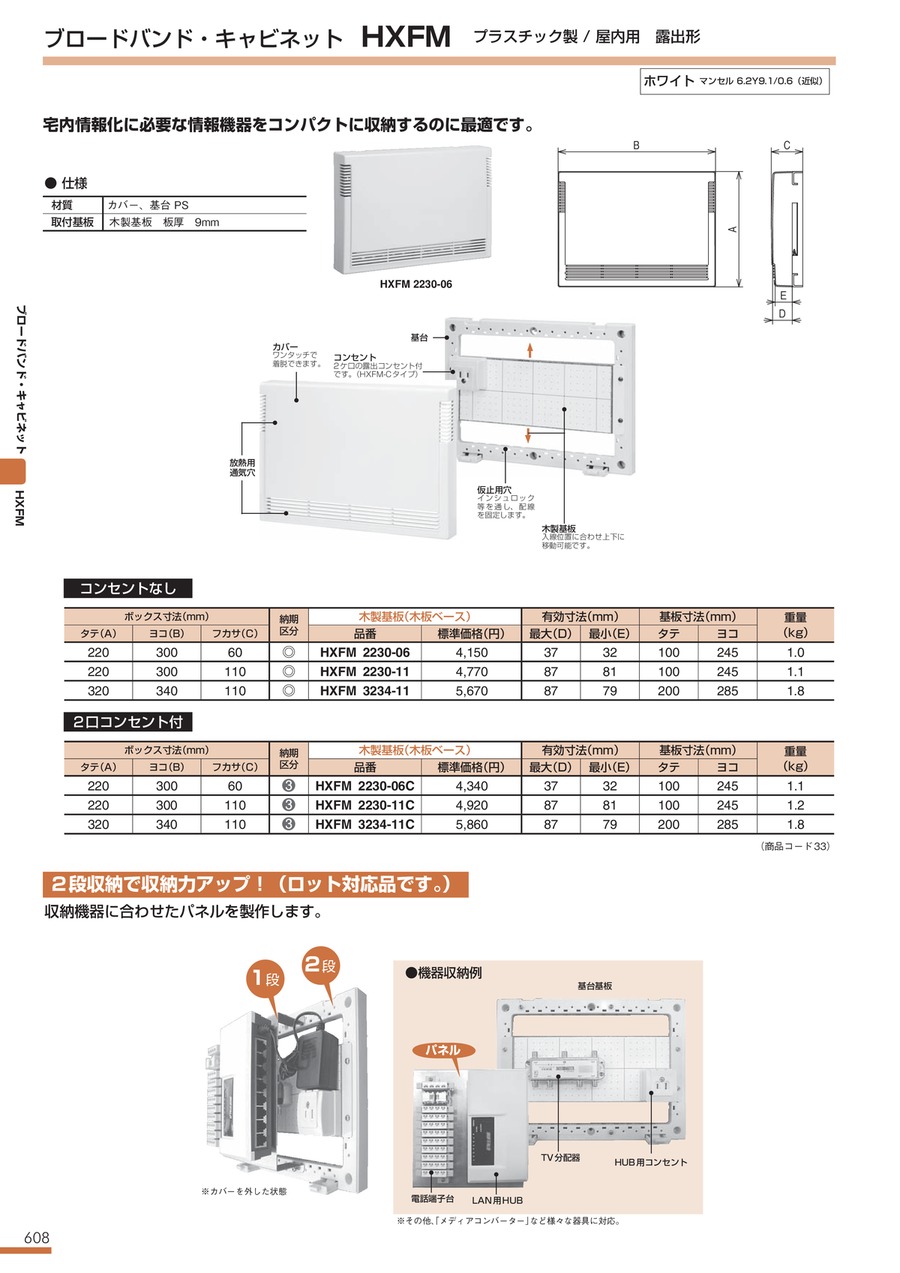

カタログ
