熱電対接続用端子台 WDU 2.5／TC
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 3,330円特別価格
- 税込単価
- 3,663円特別価格
Wシリーズ熱電対接続用端子台。【特長】・スプリングとスクリュー接続を特徴とした...
詳細情報を確認する商品情報
熱電対接続用端子台 WDU 2.5／TCの詳細
熱電対接続用端子台 WDU 2.5／TC イメージ
温度測定回路中の非常に小さな電圧を伝達できる様に設計。
特殊な電流板は、プラス側とマイナス側によって、温度の差が生じる場合でも、電流板の材質として熱電対または、補償電線と同じ材質を利用しているので、その端子台の接続において、熱電対の信号に影響を与えない。この高い正確性は、複雑な化学工程、制御などに最適。
- 電流板材料は熱電対および補償電線に対応
- 明瞭な熱電対の表示
- 1つの熱電対に対して2-極のブロック
- 端子台幅：10mm
- 幅：10.2mm
- 長さ：60mm
- 高さ TS 35×7.5用：50.5mm
- 最大電流/最大接続電線サイズ：2.5mm2
- 最大接続電線範囲：0.13...2.5mm2
温度測定回路の構成
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,330円1,998円 ( 2,198円 ) | 在庫品1日目当日出荷可能 |
3,330円1,998円 ( 2,198円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
Wシリーズ熱電対接続用端子台。
【特長】
・スプリングとスクリュー接続を特徴とした試験非接続端子台。
・変換回路を作り、安全な状態で、電流、電圧、電力を計測する事が可能。
【用途】
・導体を熱電対と同じ素材とすることで、より正確な計測が可能。

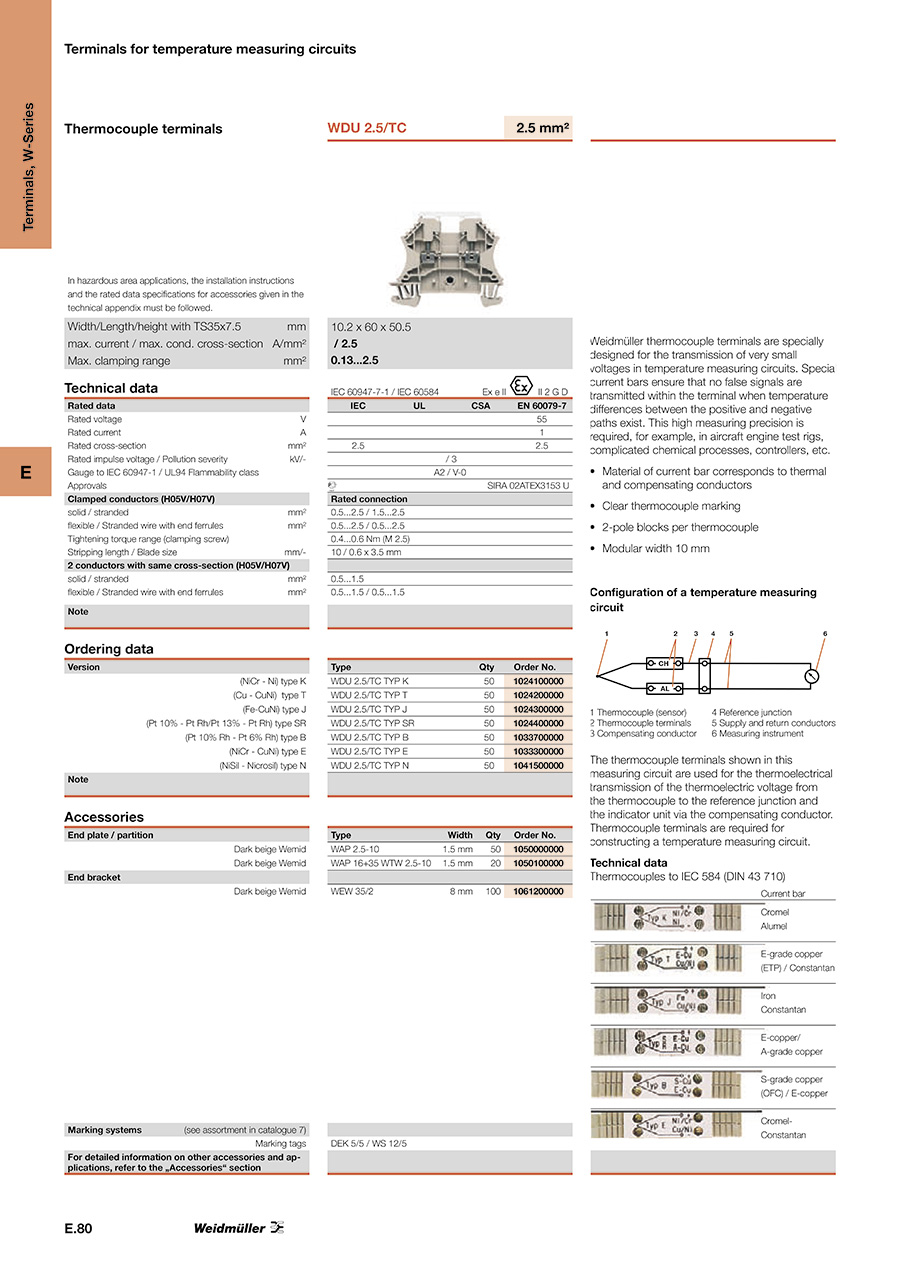

カタログ
