ＩＤＥＣ

Φ16 H6シリーズ鍵付セレクタスイッチ丸形

カタログ |

通常単価(税別): 3,300円～3,830円

税込単価: 3,630円～4,213円

通常出荷日：在庫品1日目～19日目一部当日出荷可能

Φ16 H6シリーズ鍵付セレクタスイッチ丸形。【特長】・操作性・安全性・耐環境性重視設計のHeavy...

2024年9月出荷分より、Φ16 H6シリーズ鍵付セレクタスイッチ丸形の仕様変更について、接点定格、端子長さ、スイッチ端子樹脂色、スイッチ端子メッキ、スイッチ端子ベースの形状、その他の部品形状・色、製品上の表示内容、識別表示に仕様変更がございます。新旧混合出荷となる恐れがございます。予めご了承ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

よく一緒に見られています

通常出荷日：在庫品1日目

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

標準使用状態		使用周囲温度：-25～+55℃（ただし、氷結しないこと）保存周囲温度：-30～+80℃（ただし、氷結しないこと）使用周囲湿度：45～85%RH（ただし、結露しないこと）
接触抵抗		50mΩ以下（初期値）
絶縁抵抗		100MΩ以上（DC500Vメガ）
耐電圧	スイッチ部	充電部とアース間：AC2500V・1分間異極端子間：AC2500V・1分間同極端子間：AC1000V・1分間
耐電圧	照光部	充電部とアース間：AC2500V・1分間
耐振動	耐久	5～55Hz 片振幅0.5mm
耐振動	誤動作	5～55Hz、片振幅0.5mm
耐衝撃	耐久	1,000m/s²
耐衝撃	誤動作	100m/s²
寿命	機械的	セレクタスイッチ：25万回以上
寿命	電気的	セレクタスイッチ：10万回以上（注１）
保護構造		IP65（IEC 60529）
端子形状		はんだづけ兼用タブ110端子プリント基板用端子
質量（約）		33g（HA1K-2C2A形）

注１：開閉頻度1,200回／時

外形図

端子形状

プリント基板用端子形

はんだづけ兼用タブ端子形

仕様変更のお知らせ
2024年9月出荷分より、Φ16H6シリーズ鍵付セレクタスイッチ丸形の仕様変更について、接点定格、端子長さ、スイッチ端子樹脂色、スイッチ端子メッキ、スイッチ端子ベースの形状、その他の部品形状・色、製品上の表示内容、識別表示に仕様変更がございます。
新旧混合出荷となる恐れがございます。予めご了承ください。

変更内容

➀接点定格

生産設備更新にともなう構造見直しにより、次のように金接点/銀接点の接点定格を変更します。（赤字が変更箇所）

金接点（スイッチベース：青）

定格絶縁電圧			250V
定格通電電流			3A
			変更前			変更後
定格使用電圧			30V	125V	30V	125V	250V
定格使用電流	交流	抵抗負荷	-	0.1A	-	1A	0.5A
	50/60Hz	誘導負荷	-	-	-	0.7A	0.5A
	直流	抵抗負荷	0.1A	-	1A	0.2A	-
		誘導負荷	-	-	0.7A	0.1A	-
電気的寿命時の開閉頻度	モメンタリ形		1800回/時		1200回/時
	オルタネイト形、セレクタスイッチ		1200回/時		1200回/時

参考値の「最小適用負荷＝AC/DC5V・1mA」に変更はありません。
（使用可能領域は使用条件や負荷の種類によって変動する場合があります。）

銀接点（スイッチベース：グレー色→黒色）

定格絶縁電圧			250V
定格通電電流			5A
			変更前			変更後
定格使用電圧			30V	125V	250V	30V	125V	250V
定格使用電流	交流	抵抗負荷	－	3A	2A	－	3A	2A
	50/60Hz	誘導負荷	－	2A	1.5A	－	2A	1.5A
	直流	抵抗負荷	2A	0.4A	－	2A	0.4A	－
		誘導負荷	1A	0.2A	－	1A	0.2A	－
電気的寿命時の開閉頻度	モメンタリ形		1800回/時			1200回/時
	オルタネイト形、セレクタスイッチ		1200回/時			1200回/時

②端子長さ

製品の小型化、生産性向上のため、次のようにはんだづけ兼用タブ端子の長さを9⇒7mmに変更します。
（また、これにともない推奨のロックコネクタが変わります。）

＜各種スイッチ＞

推奨ロックコネクタ

	変更前				変更後
項目	ポジティブロックコネクタ（タイコエレクトロニクスアンプ社製）		イージーロックコネクタ（ニチフ社製）		イージーロックコネクタ（ニチフ社製）


端子	0.2～0.5mm²	175412-1	0.2～0.3mm²	OSS-62852-F3	0.2～0.3mm²	OSS-62832-F4

	0.5～1.25mm²	174778-1	0.5～1.25mm²	OSS-62815-F3	0.5～1.25mm²	OSS-62815-F4

ハウジング	174779-1		NET1-28-1P		NES1-28-1P-V2

なお変更後の推奨ロックコネクタは変更前の製品にもご使用いただけます。

③スイッチ端子部の樹脂色

生産性向上のため次のように銀接点のスイッチ端子部樹脂色をグレー色から黒色に変更します。

変更前：グレー色	変更後：黒色

④スイッチ端子のメッキ

製品外観劣化の改善、生産性向上のため、次のようにはんだづけ兼用タブ形とプリント基板用のスイッチ端子を銀メッキから、
ランプ端子と同じスズメッキに変更します。（金・銀接点ともに変更します。はんだづけ条件などの変更はありません。）

変更前：銀メッキ	変更後：スズメッキ

⑤スイッチ端子ベースの形状

生産設備更新にともなう構造見直しにより、ねじ端子を除くスイッチ端子の樹脂部品に次のように、溝を追加します。
（金・銀接点ともに変更します。下図は銀接点の場合です。）

変更前	変更後

⑥その他の部品形状

⑥－1)生産性向上と判読性改善のため、一体形表示灯を除き、次のようにコンタクトブロックの端子番号表示を変更します。
（下図は銀接点の場合です。）

変更前	変更後

⑥－2)生産性向上のため、一体形表示灯を除き、次のようにコンタクトブロック樹脂部品の色を変更します。
（樹脂材質に変更はありません。写真は変更前です。）樹脂色の変更は2024年12月以降となります。

⑦製品ラベルの表示

次のようにTUVマークの削除やUL/CSAからc-UL-usへの変更を行います。
（金・銀接点とも）あわせて接点定格の変更、原産地表示の「MADE IN」追記やA-2019017でご案内済のCCCマークの「S」文字削除等も行います。

	変更前	変更後
接点付きコンタクトブロック

識別表示

変更後の製品梱包ケースのラベルには次のように「R」を表示いたします。

＜識別表示期間：2025年3月末生産分まで＞

型番リスト

表示件数

型番

注文停止中

接点構成（キーロック、セレクタ）

ノッチ数

停止・リターン

端子形状

代表規格

寸法奥行

(mm)

電流容量 AC125Vの時

(A)

電流容量 DC30Vの時

(A)

接点

ノッチ角度

(度)

キーの抜ける位置

鍵ナンバー

(No)

RoHS?

最小発注数量

1c	2	各位置停止	はんだ端子/タブ端子	UL / CCC / CSA	55.5	1	1	金	90	全部抜け	無	-	1個
1c	2	各位置停止	はんだ端子/タブ端子	UL / CCC / CSA	55.5	1	1	金	90	左抜け	無	-	1個
2c	2	各位置停止	はんだ端子/タブ端子	UL / CCC / CSA	55.5	1	1	金	90	全部抜け	無	-	1個
2c	2	各位置停止	はんだ端子/タブ端子	UL / CCC / CSA	55.5	1	1	金	90	左抜け	無	-	1個
1c	2	各位置停止	はんだ端子/タブ端子	UL / CCC / CSA	55.5	3	2	銀	90	全部抜け	無	-	1個
2c	3	各位置停止	はんだ端子/タブ端子	UL / CCC / CSA	55.5	1	1	金	45	全部抜け	無	-	1個
2c	3	各位置停止	はんだ端子/タブ端子	CE / UL / CCC / CSA	55.5	1	1	金	45	中抜け	無	10	1個
2c	2	[リターン] 右リターン	はんだ端子/タブ端子	CE / UL / CCC / CSA	55.5	3	2	銀	90	左抜け	無	10	1個
2c	3	[リターン] 右リターン	はんだ端子/タブ端子	CE / UL / CCC / CSA	55.5	1	1	金	45	左抜け	無	-	1個
2c	3	[リターン] 両リターン	はんだ端子/タブ端子	CE / UL / CCC / CSA	55.5	1	1	金	45	中抜け	無	-	1個

通常単価(税別) (税込単価)	通常出荷日

3,540円 ( 3,894円 )	在庫品1日目当日出荷可能
3,540円 ( 3,894円 )	在庫品1日目当日出荷可能
3,800円 ( 4,180円 )	在庫品1日目当日出荷可能
3,830円 ( 4,213円 )	在庫品1日目当日出荷可能
3,540円 ( 3,894円 )	在庫品1日目当日出荷可能
3,800円 ( 4,180円 )	在庫品1日目当日出荷可能
3,300円 ( 3,630円 )	19日目
3,300円 ( 3,630円 )	19日目
3,800円 ( 4,180円 )	在庫品1日目当日出荷可能
3,800円 ( 4,180円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

Φ16 H6シリーズ鍵付セレクタスイッチ丸形。
【特長】
・操作性・安全性・耐環境性重視設計のHeavy Duty Type
・工作機械などのハードな用途に対応
・ロックレバー着脱方式のセパレート構造採用
・親指や軍手で作業可能な□24mm・Φ24mmサイズ（ベゼル）採用
・操作荷重をアップとロングストロークにより、誤動作の防止と操作の安全性を向上
・集合密着取付けが司能で、コンタクトユニットの着脱は集合密着取付時も容易に可能
・振動や衝撃に強い丈夫な構造で、保護構造IP65の耐環境性に優れた設計
・UL、CSA認証
・EN（欧州）規格適合品（EN60947-5-1、TÜVラインランド認証）

ご注意

2024年9月出荷分より、Φ16 H6シリーズ鍵付セレクタスイッチ丸形の仕様変更について、接点定格、端子長さ、スイッチ端子樹脂色、スイッチ端子メッキ、スイッチ端子ベースの形状、その他の部品形状・色、製品上の表示内容、識別表示に仕様変更がございます。新旧混合出荷となる恐れがございます。予めご了承ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

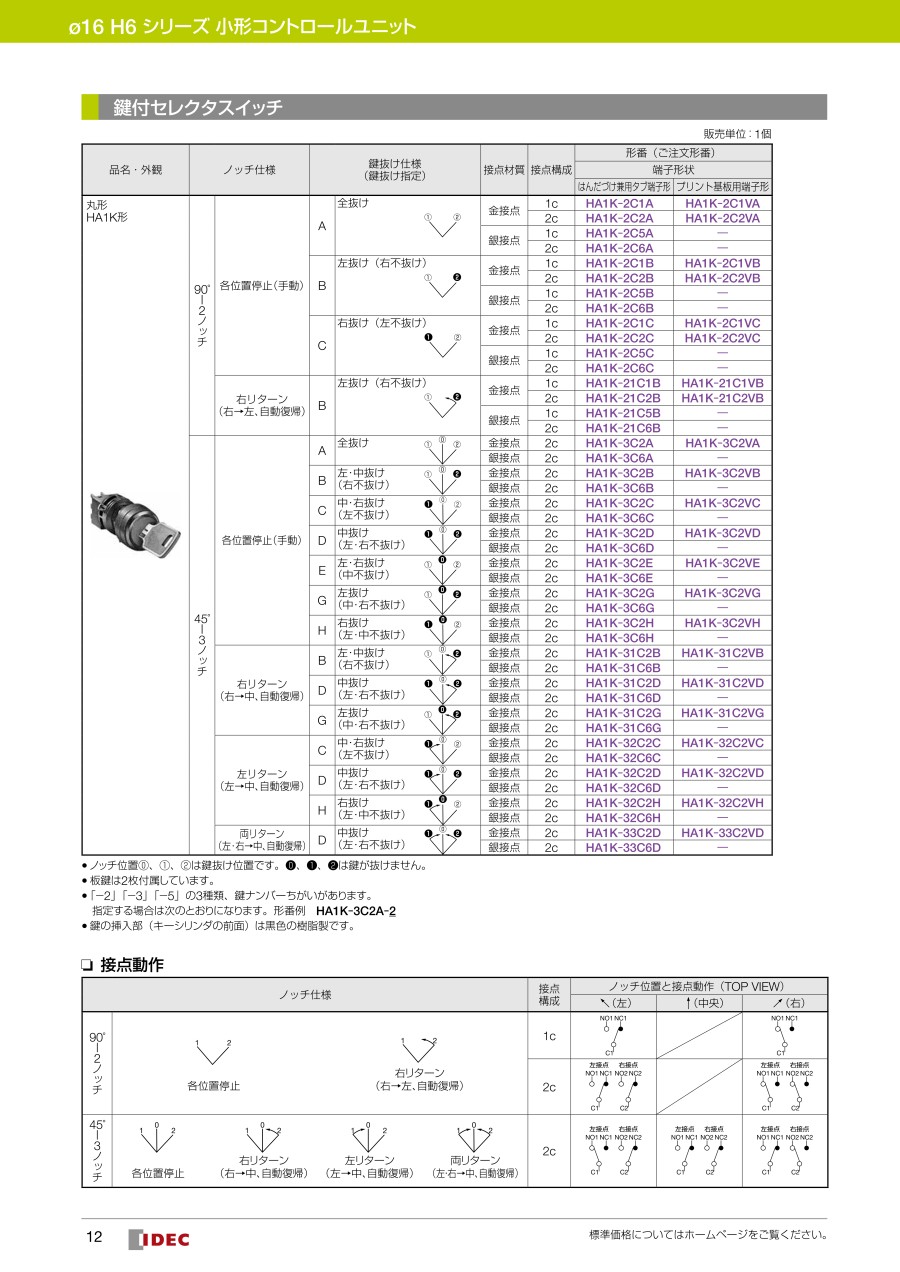

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
