LM 5.08 シリーズ
- 通常単価(税別)
- 94円特別価格
- 税込単価
- 103円特別価格
通常出荷日：在庫品1日目当日出荷可能
標準1段端子台のLM 5.08 シリーズ。【特長】・ネジによる電線接続方式。・電線接続角度は90度。・...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
LM 5.08 シリーズの詳細

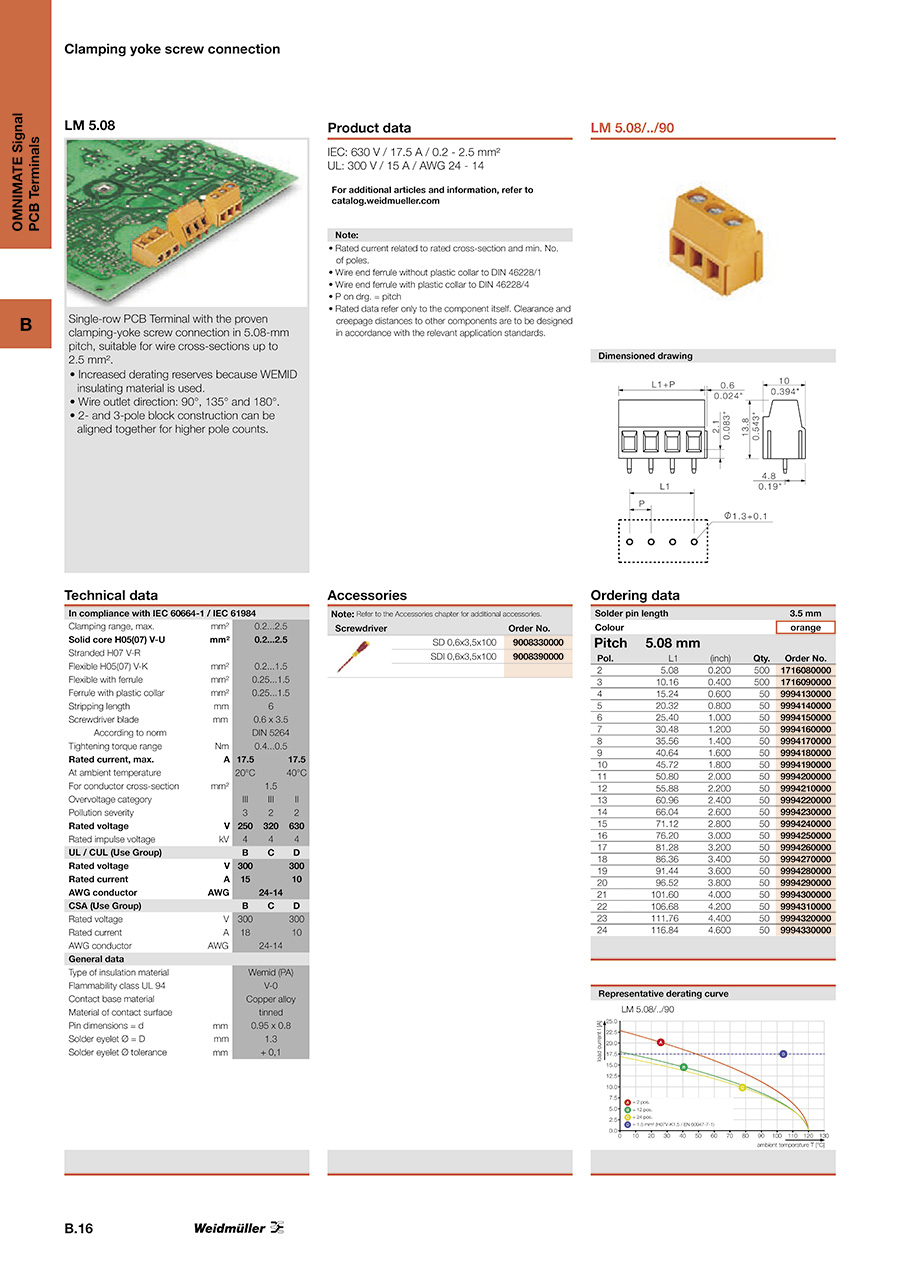

LM 5.08 シリーズ イメージ
- 電線接続方式：ネジ接続（クランプ）
- 基板接続方式：標準半田
- 接続可能範囲：0.20-2.5mm2（IEC）／24-14AWG（UL）
- 定格電圧：630V（IEC）／300V（UL）
- 定格電流：17.5A（IEC）／15A（UL）
技術情報
| 定格データ（IEC664-1／VDE0110（4.97）） | |||
|---|---|---|---|
| 接続可能電線範囲 mm2 | 0.2...0.5 | ||
| 単線 H05（07）-V-U mm2 | 0.2...2.5 | ||
| 撚線 H05（07）-V-R mm2 | - | ||
| 細撚線 H05（07）-V-K mm2 | 0.2...1.5 | ||
| 細撚線（スリーブ付） mm2 | 0.25...1.5 | ||
| 細撚線（カバースリーブ付） mm2 | 0.25...1.5 | ||
| 電線被覆剥長さ mm | 6.0 | ||
| 温度特性に基づく電流値 A | 20℃ 17.5 | ||
| 40℃ 17.5 | |||
| 過電圧カテゴリ | III | III | II |
| 汚染クラス | 3 | 2 | 2 |
| 定格電圧 V | 250 | 320 | 630 |
| 定格インパルス耐電圧 kV | 4.0 | 4.0 | 4.0 |
| 定格データ（UL 1059-E60693） | B | C | D |
|---|---|---|---|
| 定格電圧 V | 300 | - | 300 |
| 定格電流 A | 15.0 | - | 10.0 |
| AWG電線サイズ No. | 24-14 | ||
| 定格データ（CSA C22.2-LR12400B） | B | C | D |
|---|---|---|---|
| 定格電圧 V | 300 | - | 300 |
| 定格電流 A | 18 | - | 10 |
| AWG電線サイズ No. | 24-14 | ||
| 材料データ | |
|---|---|
| 絶縁材質 | PA |
| 難燃性 UL94 | V-0 |
| 接続部材質 | 銅合金 |
| 接続部表面処理 | スズメッキ |
| カラー | オレンジ, ブラック |
| 基本データ | |
|---|---|
| ピッチ mm | 5.08 |
| 電線接続方式 | ネジ接続（クランプ） |
| 基板接続方式 | 標準半田 |
| 半田ピン長さ mm | 3.5 |
| 基板穴加工 φmm | 1.3+0.1 |
| 電線被覆剥長さ mm | 6.0 |
| 端子台ネジサイズ M | 2.5 |
| 絶縁抵抗 MΩ | ≧103 |
| 導通抵抗 MΩ | ≦1.2 |
| 端子台ネジ締付トルク Nm | 0.4...0.5 |
- 定格電流は、定格電線を接続し最小極数において測定されています
- 絶縁カバーなしHスリーブは、DIN 46 228/1に基づいて圧着されています
- 絶縁カバー付Hスリーブは、DIN 46 228/4に基づいて圧着されています
- 図面情報 P=ピッチ／n=極数
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
94円56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
94円56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
標準1段端子台のLM 5.08 シリーズ。
【特長】
・ネジによる電線接続方式。
・電線接続角度は90度。
・ピッチ5.08mm。
【用途】
・プリント基板の電線接続に最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
