ミニ ユニバーサル メイテンロック コネクタ【1～6000個入り】
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 11円～35,238円
- 税込単価
- 12円～38,762円
ミニユニバーサルメイテンロック用コンタクト。【特長】・低価格で小型。・ハウジン...
詳細情報を確認する- カタカナ
- ミニユニバーサルメーテンロック
- 電線接続方法
- 圧着
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
未確定：候補が17型番あります。
商品情報
ミニユニバーサル メイテンロック コネクタの特長

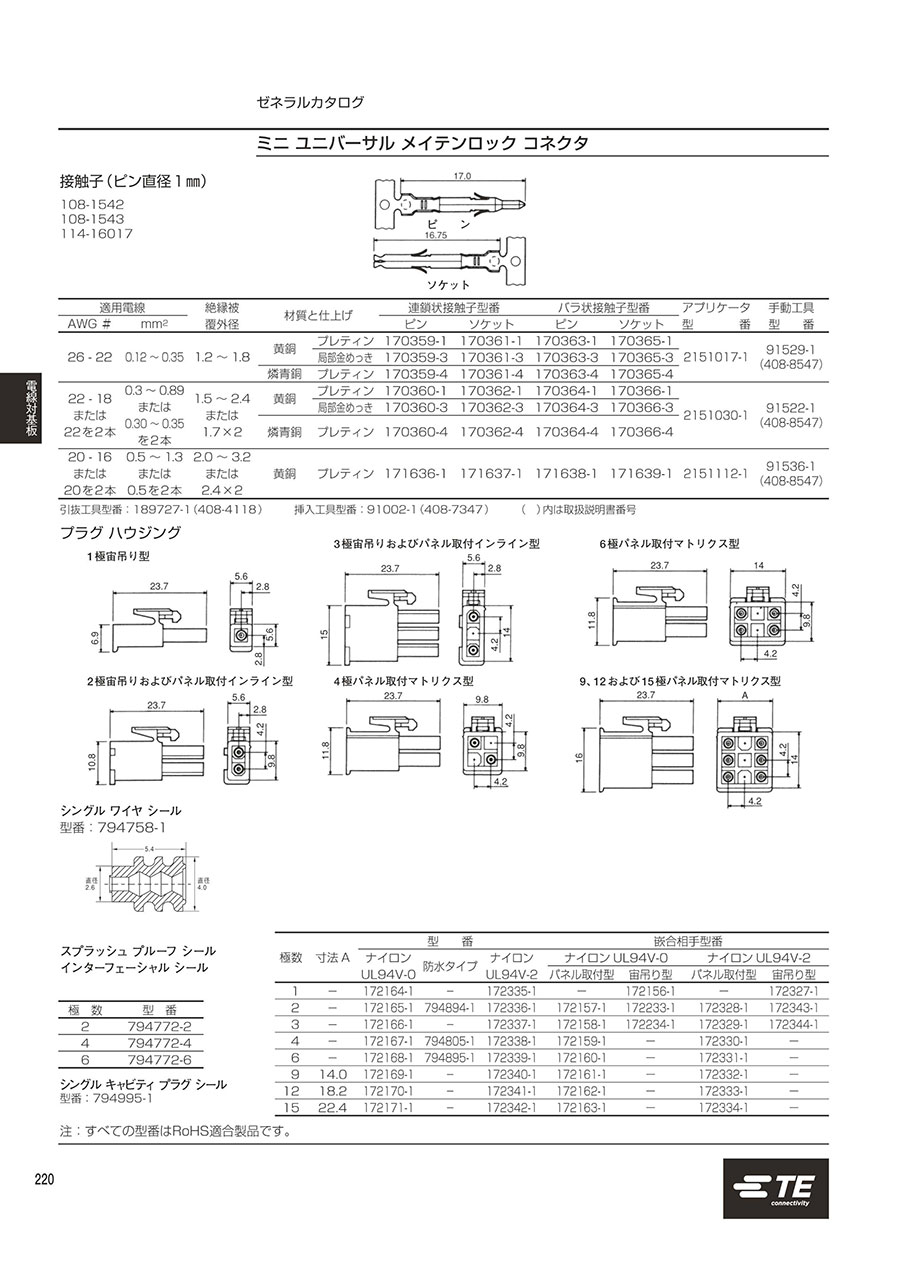

寸法図（接触子（ピン直径1mm））
| 適用電線 | 絶縁被覆外径 | 材質と仕上げ | 連鎖状接触子型番 | バラ状接触子型番 | ||||
|---|---|---|---|---|---|---|---|---|
| AWG # | mm2 | ピン | ソケット | ピン | ソケット | |||
| 26 - 22 | 0.12～0.35 | 1.2～1.8 | 黄銅 | プレティン | 170359-1 | 170361-1 | 170363-1 | 170365-1 |
| 局部金めっき | 170359-3 | - | 170363-3 | 170365-3 | ||||
| 燐青銅 | プレティン | 170359-4 | 170361-4 | 170363-4 | 170365-4 | |||
| 22 - 18 または 22を2本 | 0.3～0.89 または 0.30～0.35を2本 | 1.5～2.4 または 1.7×2 | 黄銅 | プレティン | 170360-1 | 170362-1 | 170364-1 | 170366-1 |
| 局部金めっき | - | 170362-3 | 170364-3 | 170366-3 | ||||
| 燐青銅 | プレティン | 170360-4 | - | 170364-4 | 170366-4 | |||
| 20-16 または 20を2本 | 0.5～1.3 または 0.5を2本 | 2.0～3.2 または 2.4×2 | 黄銅 | プレティン | 171636-1 | 171637-1 | 171638-1 | 171639-1 |
- 引抜工具型番：189727-1（408-4118）
- 挿入工具型番：91002-1（408-7347）※当社での取扱いがない製品になります
- （）内は取扱説明書番
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
33,529円 ( 36,882円 ) | 在庫品1日目当日出荷可能 |
35,238円 ( 38,762円 ) | 在庫品1日目当日出荷可能 |
1,475円 ( 1,623円 ) | 在庫品1日目当日出荷可能 |
9,890円 ( 10,879円 ) | 在庫品1日目当日出荷可能 |
59円 ( 65円 ) | 在庫品1日目当日出荷可能 |
1,549円 ( 1,704円 ) | 在庫品1日目当日出荷可能 |
4,890円 ( 5,379円 ) | 在庫品1日目当日出荷可能 |
2,128円 ( 2,341円 ) | 在庫品1日目当日出荷可能 |
1,778円 ( 1,956円 ) | 在庫品1日目当日出荷可能 |
9,491円 ( 10,440円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
1,873円 ( 2,060円 ) | 在庫品1日目当日出荷可能 |
4,800円 ( 5,280円 ) | 在庫品1日目当日出荷可能 |
62円 ( 68円 ) | 在庫品1日目当日出荷可能 |
11円 ( 12円 ) | 4日目 |
1,728円 ( 1,901円 ) | 在庫品1日目当日出荷可能 |
1,499円 ( 1,649円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ミニユニバーサルメイテンロック用コンタクト。
【特長】
・低価格で小型。
・ハウジング、接触子ともに小型で、機器内の高密度配線が可能。
・同一ハウジングに、ピン及びソケット接触子が収納可能。
・接触子はハウジングの完全独立隔壁により、ピン、ソケットどちらでも電源側配線に使用が可能。
【用途】
・コンピュータ/事務機/自動販売機。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
カタログ
商品担当おすすめ
ミニ ユニバーサル メイテンロック コネクタのレビュー
センサー配線の接続用
5
5.02022/05/18
専用のコネクタと専用の工具で加工しているので、嵌め合いが良く、使いやすいです。配線の太さにより、数種類用意しておくと良い...もっと読む
0人が参考にしています。
メンテナンス用に購入
5
5.02020/10/01
商社経由では最低発注数量が多く在庫として持つのも大変です。
ミスミの場合小ロットでの対応ができ尚且つ納期が早く大変助かっ...もっと読む
0人が参考にしています。
モーター配線のコネクタ補修
3
3.02020/01/16
対応配線の種類がある程度あるのが良かったです。
短納期で助かりました。
0人が参考にしています。
コネクタ作成
3
3.02019/08/26
急遽必要になりましたが短納期で入手できたのでとてもよかったです。
0人が参考にしています。
内作作業
4
4.02019/01/18
規格通りの製品なので、使用上特に問題はないのですが、やはり商社経由より割高なのが...
0人が参考にしています。
