D4000シリーズ用コンタクト【1～2000個入り】
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 33円～51,602円特別価格
- 税込単価
- 36円～56,762円特別価格
ダイナミックシリーズの中で、20Aの電源ラインに最適な産業機器向けコネクタ。【...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 18年11月時点：一部型式で、金メッキ塗布箇所が変更となっております。性能は変わりませんが、外観が異なりますのでご注意ください。
変更内容：（変更前）コンタクト全体金メッキ塗布⇒（変更後）接点部のみ金メッキ塗布
変更対象：1747415-2、1747418-2、1747498-2、1747499-2、2040015-2、2040587-1、2287721-2、2288020-1
未確定：候補が8型番あります。
商品情報
18年11月仕様変更情報

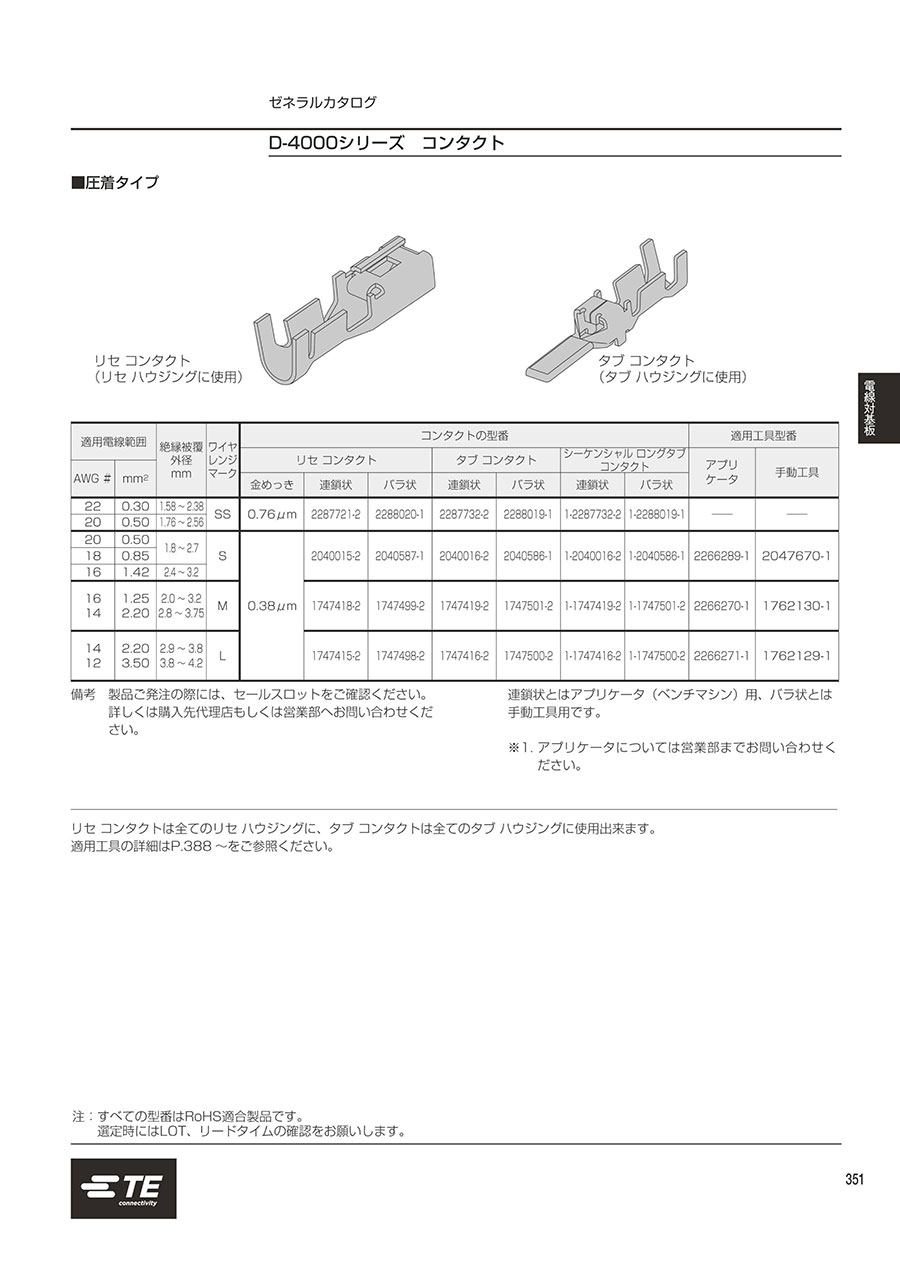

D-4000シリーズ コンタクトの仕様
リセ コンタクト（リセ ハウジングに使用）
タブ コンタクト（タブ ハウジングに使用）
圧着タイプ
| 適用電線範囲 | 絶縁被覆 外径 mm | ワイヤレンジマーク | コンタクトの型番 | 適用工具型番 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| AWG # | mm2 | リセ コンタクト | タブ コンタクト | シーケンシャル ロングタブ コンタクト | 手動工具 | ||||||
| 金めっき | 連鎖状 | バラ状 | 連鎖状 | バラ状 | 連鎖状 | バラ状 | |||||
| 16 14 | 1.25 2.20 | 2.0 ～ 3.2 2.8 ～ 3.75 | M | 0.38μm | 1747418-2 | 1747499-2 | 1747419-2 | 1747501-2 | 1-1747419-2 | 1-1747501-2 | 1762130-1 |
| 14 12 | 2.20 3.50 | 2.9 ～ 3.8 3.8 ～ 4.2 | L | 1747415-2 | 1747498-2 | 1747416-2 | 1747500-2 | 1-1747416-2 | 1-1747500-2 | 1762129-1 | |
- ※ 連鎖状とはミニ アプリケータ（ベンチマシン）用、バラ状とは手動工具用。
- ※ リセ コンタクトは全てのリセ ハウジングに、タブ コンタクトは全てのタブ ハウジングに使用できる。
注意
- 選定時には、LOT、リードタイムの確認をお願いします。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
98円 ( 108円 ) | 6日目 |
62円 ( 68円 ) | 6日目 |
51,602円 ( 56,762円 ) | 8日目 |
33円 ( 36円 ) | 6日目 |
11,381円 ( 12,519円 ) | 在庫品1日目当日出荷可能 |
5,142円 ( 5,656円 ) | 在庫品1日目当日出荷可能 |
146円116円 ( 128円 ) | 在庫品1日目当日出荷可能 |
6,061円4,848円 ( 5,333円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ダイナミックシリーズの中で、20Aの電源ラインに最適な産業機器向けコネクタ。
【特長】
・小型大電流コンタクト。
・シーケンシャルコンタクト。
【用途】
・産業機器用製品/事務機器用製品に使用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 18年11月時点：一部型式で、金メッキ塗布箇所が変更となっております。性能は変わりませんが、外観が異なりますのでご注意ください。
変更内容：（変更前）コンタクト全体金メッキ塗布⇒（変更後）接点部のみ金メッキ塗布
変更対象：1747415-2、1747418-2、1747498-2、1747499-2、2040015-2、2040587-1、2287721-2、2288020-1
