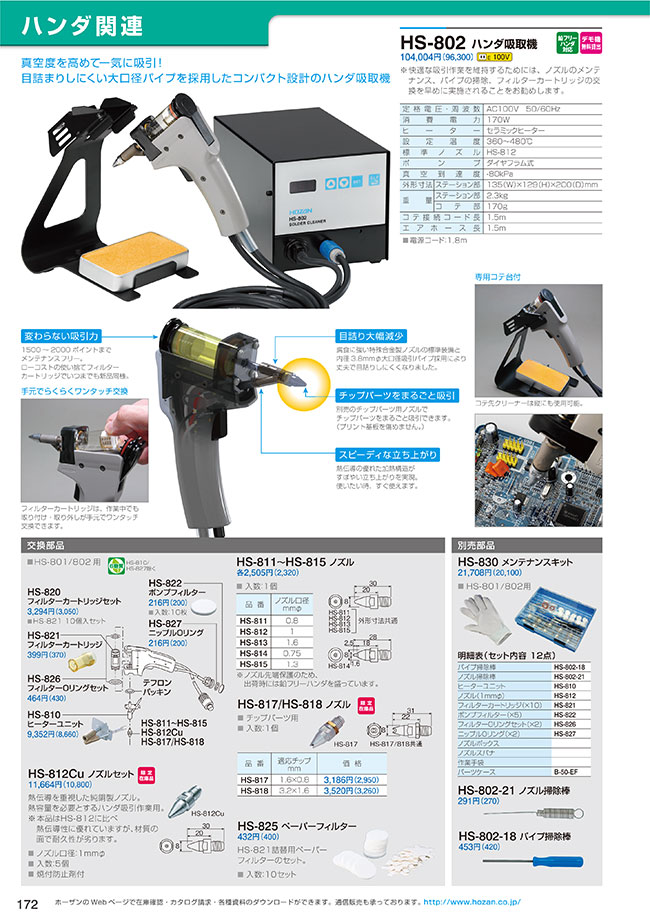

ハンダ吸取機HS-801/802用メンテナンスキット
- 通常単価(税別)
- 23,734円21,287円
- 税込単価
- 26,107円23,416円
ハンダ吸取機HS-801/802用メンテナンスキット。【特長】・交換部品と掃除棒、工具等の12点セット...
詳細を確認- 本体型番
- HS-801
- 仕様
- メンテナンスキット
- 備考
- パイプ掃除棒/ノズル掃除棒/ヒーターユニット/ノズル(1mmφ)/フィルターカートリッジ×10/ポンプフィルター×5/フィルターOリングセット×2/ニップルOリング/ノズルボックス/ノズルスパナ/調整ドライバー/作業手袋/パーツケース
- 特徴
- 13点セット
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
ハンダ吸取機HS-801用メンテナンスキット HS-830の仕様
HS-830の外観
構成図
HS-812の外形図
HS-821の外観
HS-802-21の外観
HS-802-18の外観
- パイプ掃除棒 HS-802-18
- ノズル掃除棒 HS-802-21
- ヒーターユニット HS-810
- ノズル（直径1mm） HS-812
- フィルターカートリッジ（×10） HS-821
- ポンプフィルター（×5） HS-822
- フィルターOリングセット（×2） HS-826
- ニップルOリング（×2） HS-827
- ノズルボックス
- ノズルスパナ
- 作業手袋
- パーツケース B-50-EF
ヒーター交換方式
- 1.電源スイッチを切り、接続プラグを外します。ヒーターに余熱があるときは、常温になってから作業してください。
2.ネジが4本見えている側のハンドルカバーを開きます。4本のネジを外すと、開くことができます。反対側の2本のネジは緩めないでください。
3.ヒーターからヒーターソケットを引き抜きます。このとき、必ずヒーターソケットをつかんで作業してください。電線を引っ張ると断線の恐れがあります。
4.図の位置のネジを4本緩め、ヒーターユニットを取り外します。
5.アース端子をヒーターユニットから取り外します。新しいヒーターユニットにアース端子を取り付け、逆の手順で組み立ててください。
注意・禁止事項
- ふっ素樹脂パッキンの取り付けを忘れないようにご注意ください。
- ふっ素樹脂パッキンはなるべくパイプにセンターを合わせて取り付けてください。
ヒーターユニットにノズルを取り付けるときは、ヒーターユニットの平行な面（上図参照、矢印部分）をスパナでつかみ、ノズルボックスでノズルを回してください。
このネジは組立構造上のものです。決してゆるめないでください。
HS-830の仕様・寸法情報
絞り込み条件
出荷日
- すべて
- 3日以内
詳細情報
基本情報
ハンダ吸取機HS-801/802用メンテナンスキット。
【特長】
・交換部品と掃除棒、工具等の12点セット
【用途】
・適応機種：HS-801、802
