Φ25 TWSシリーズパイロットライト
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 601円～5,070円特別価格
- 税込単価
- 661円～5,577円特別価格
TWSシリーズパイロットライト。安全性・耐環境性を重視したHeavy Type...
詳細情報を確認する- 取付穴サイズ
- φ25
- 端子形状
- ねじ端子
- ロック着脱方式
- 無
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
未確定：候補が41型番あります。
商品情報
製品仕様
| 標準使用状態 | 使用周囲温度：-25～+50℃（ただし、氷結しないこと） | |
|---|---|---|
| 使用周囲湿度：45～85%RH （ただし、結露しないこと） | ||
| 保存周囲温度：-40～+80℃（ただし、氷結しないこと） | ||
| 接触抵抗 | 50mΩ以下 （初期値） | |
| 絶縁抵抗 | 100MΩ以上 （DC500Vメガ） | |
| 耐電圧 | 充電部と非充電部間AC2500-1分間（ただし、パイロットライトのダイレクト式はAC2000V-1分間） | |
| 耐振動 | 誤動作 | 5～55Hz、片振幅0.5mm |
| 耐久 | 30Hz、片振幅1.5mm | |
| 耐衝撃 | 誤動作 | 100m/s2 |
| 耐久 | 1,000m/s2 | |
| 質量（約） | 36g （APS122DN） | |
外形図

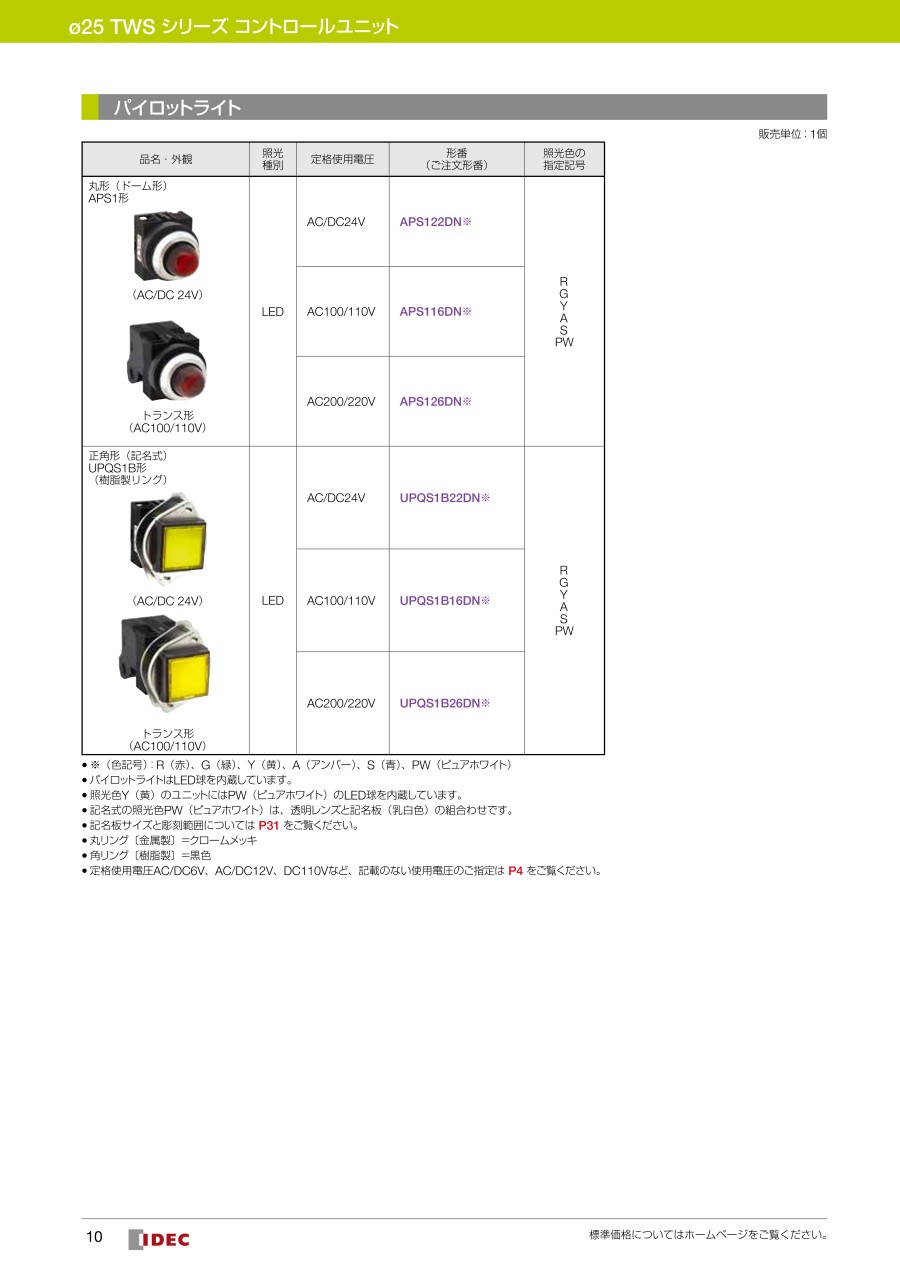

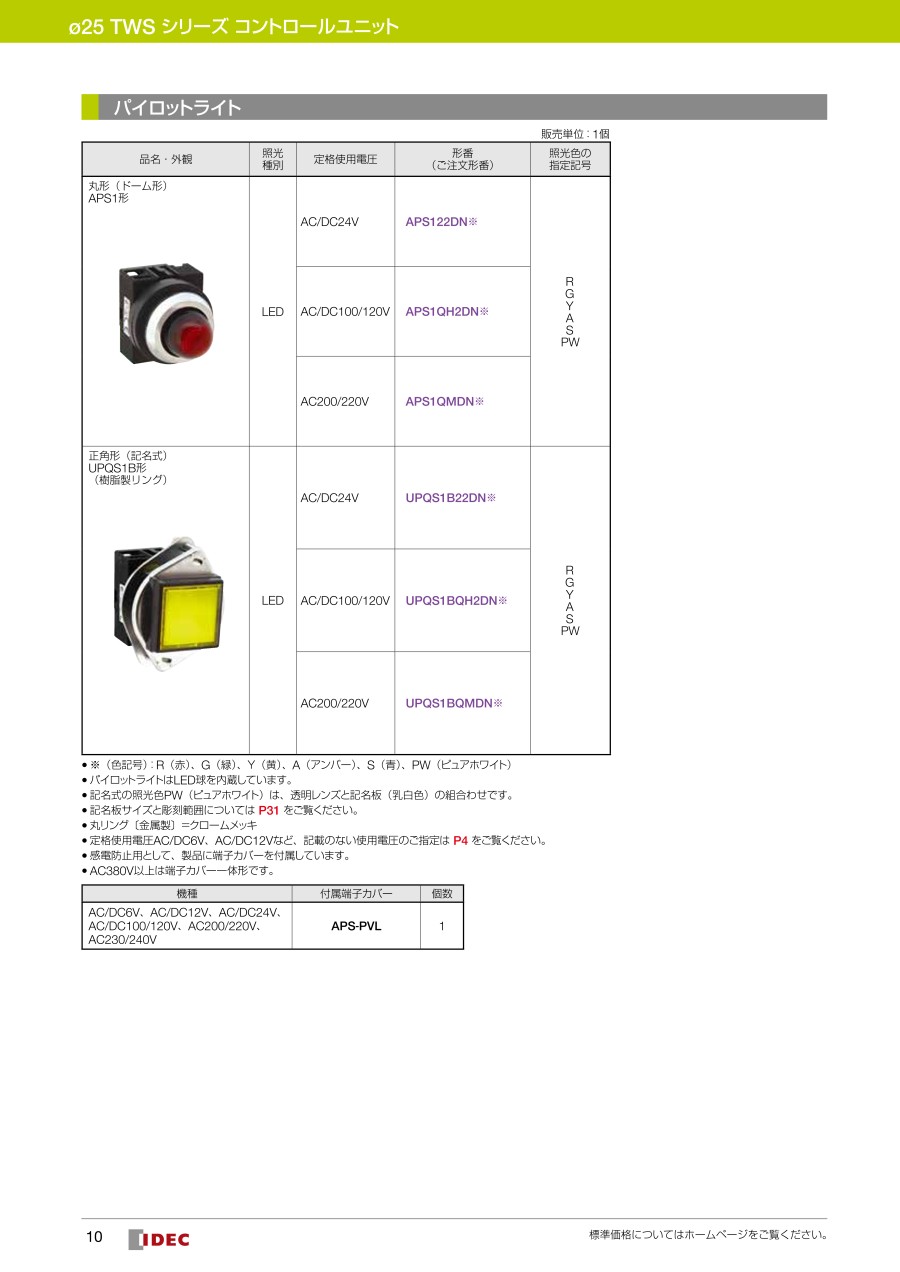

APS1形
（AC/DC6、12、24V用）
（AC/DC100/110、200/220V用）
UPQS1B形（樹脂製リング）
記名板の大きさ：口21.2X1tmm、2枚内蔵
A :（AC/DC6、12、24V用）
B :（AC/DC100/110、200/220V用）
製品仕様
φ22HW シリーズ/φ22TW シリーズ/φ25TWS シリーズ/φ30TWN・TWND シリーズの
表示灯、照光押ボタンスイッチ、照光セレクタスイッチ全機種のレンズ、内蔵LED 球に関する仕様変更についてご案内いたします。
●実施時期
| 対象シリーズ | 実施概要 | 実施時期 |
|---|---|---|
| φ22HW シリーズ | 製品レンズの色目変更 | 2019年11月生産分より順次実施 |
| 保守用レンズの色目変更 | 2019年11月生産分より順次実施 | |
| 内蔵LED球および保守用LED球の変更 | 2020年3月生産分より順次実施 | |
| φ22TW シリーズ φ30TWN／TWNDシリーズ | 製品レンズの色目変更 | 2020年3月生産分より順次実施 |
| 保守用レンズの色目変更 | 2020年3月生産分より順次実施 | |
| 内蔵LED球および保守用LED球の変更 | 2020年5月生産分より順次実施 | |
| φ25TWS シリーズ | 製品レンズの色目変更 | 2020年3月生産分より順次実施 |
| 保守用レンズの色目変更 | 2020年3月生産分より順次実施 | |
| 内蔵LED球および保守用LED球の変更 | 2020年10月生産分より順次実施 |
●変更内容
- 内蔵LED球の変更に先立ち、レンズの色目変更を順次先行導入します。
- このため変更前LED球と変更前・後のレンズを組み合わせた製品が暫定期間出荷されますが、色目については変更前後の差はほとんどありません。
- 新旧混在出荷となる恐れがあります。予めご了承ください。
- 但し、変更後のLED球は変更後のレンズと組み合わせた製品で必ず出荷いたします。
- また、この組み合わせで、明るさ、色合いが向上し、6色の色度差が明瞭になります。
- また記名文字（記名タイプ）の視認性も向上します。
○HW パイロット角平形の場合
○HW パイロットドーム形の場合
- *1：その他ユニットシリーズについても同様の色合いのイメージになります。
- *2：変更後のLED 球と変更前のレンズの組み合わせは、点灯時の色が薄くなるため推奨していません。
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,390円 ( 1,529円 ) | 19日目 |
4,900円 ( 5,390円 ) | 19日目 |
4,900円 ( 5,390円 ) | 19日目 |
2,240円 ( 2,464円 ) | 在庫品1日目当日出荷可能 |
2,200円 ( 2,420円 ) | 在庫品1日目当日出荷可能 |
2,780円 ( 3,058円 ) | 在庫品1日目当日出荷可能 |
2,200円1,430円 ( 1,573円 ) | 在庫品1日目当日出荷可能 |
2,260円 ( 2,486円 ) | 在庫品1日目当日出荷可能 |
1,320円 ( 1,452円 ) | 在庫品1日目当日出荷可能 |
1,320円 ( 1,452円 ) | 在庫品1日目当日出荷可能 |
1,640円 ( 1,804円 ) | 在庫品1日目当日出荷可能 |
1,320円 ( 1,452円 ) | 在庫品1日目当日出荷可能 |
1,380円 ( 1,518円 ) | 9日目 |
1,320円 ( 1,452円 ) | 在庫品1日目当日出荷可能 |
2,200円 ( 2,420円 ) | 在庫品1日目当日出荷可能 |
2,200円 ( 2,420円 ) | 在庫品1日目当日出荷可能 |
2,260円 ( 2,486円 ) | 在庫品1日目当日出荷可能 |
2,200円1,430円 ( 1,573円 ) | 在庫品1日目当日出荷可能 |
2,780円 ( 3,058円 ) | 在庫品1日目当日出荷可能 |
2,200円 ( 2,420円 ) | 在庫品1日目当日出荷可能 |
3,350円 ( 3,685円 ) | 19日目 |
1,390円666円 ( 733円 ) | 在庫品1日目当日出荷可能 |
1,180円 ( 1,298円 ) | 在庫品1日目当日出荷可能 |
1,390円 ( 1,529円 ) | 1日目 |
1,390円 ( 1,529円 ) | 在庫品1日目当日出荷可能 |
2,430円 ( 2,673円 ) | 在庫品1日目当日出荷可能 |
2,430円 ( 2,673円 ) | 1日目 |
2,280円 ( 2,508円 ) | 在庫品1日目当日出荷可能 |
2,430円 ( 2,673円 ) | 19日目 |
1,560円 ( 1,716円 ) | 9日目 |
1,540円 ( 1,694円 ) | 9日目 |
1,560円 ( 1,716円 ) | 9日目 |
1,560円 ( 1,716円 ) | 在庫品1日目当日出荷可能 |
2,410円 ( 2,651円 ) | 1日目 |
2,280円 ( 2,508円 ) | 在庫品1日目当日出荷可能 |
2,430円 ( 2,673円 ) | 1日目 |
2,410円 ( 2,651円 ) | 在庫品1日目当日出荷可能 |
2,430円 ( 2,673円 ) | 19日目 |
601円 ( 661円 ) | 在庫品1日目当日出荷可能 |
5,070円 ( 5,577円 ) | 19日目 |
2,169円 ( 2,386円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
TWSシリーズパイロットライト。
安全性・耐環境性を重視したHeavy Type（ヘビータイプ）のΦ25シリーズ。
フィンガープロテクション構造のSS端子採用。
【特長】
・端子カバー不要
・丸形圧着端子の配線工数を大幅に削減
・UL、CSA、TUV、CCC認証品（一部機種は除く）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
商品担当おすすめ
Φ25 TWSシリーズパイロットライトのレビュー
制御盤用表示灯
2
2.02017/01/27
白熱球に比べて発色がよく長時間使用ができるが、球交換コストの増加と極稀に内部座金部分での接触不良で点灯しないことがある。...もっと読む
4人が参考にしています。
設備用電源ランプ
4
4.02020/07/30
設備用電源ランプに採用しました。
安価なので大変気に入っています。
取付も簡単なので作業性も良いです。
0人が参考にしています。
設備の主電源ランプ
4
4.02019/05/15
設備の主電源ランプが壊れたため交換しました。元々のものが古く、同じ型番のものがなかったため、注文しましたが全く問題なく以...もっと読む
0人が参考にしています。
電源ランプ
5
5.02019/02/05
奥行寸法が短いので良いと思います。
品質も問題ありませんでした。
0人が参考にしています。
電源のランプ
5
5.02019/01/24
電源のランプとして制御盤に取り付けています。レビュー内容があまりよくなさそうでしたが今のところ何の問題もなく使えています...もっと読む
0人が参考にしています。
