Φ22 HWシリーズパイロットライト
- 通常単価(税別)
- 930円～4,050円特別価格
- 税込単価
- 1,023円～4,455円特別価格
通常出荷日：在庫品1日目～19日目一部当日出荷可能
HWシリーズパイロットライト。【特長】・フィンガープロテクション構造のSS端子が安全性と省工数を実現し...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
未確定：候補が69型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
| 標準使用状態 | 使用周囲温度 | -25～+60℃（ただし、氷結しないこと。） 大形（ドーム形）パイロットライトはー25～+55℃ |
|---|---|---|
| 使用周囲湿度 | 45～85% RH（ただし、結露しないこと。） | |
| 保存周囲温度 | -40～+80℃ （だたし、氷結しないこと） | |
| 接触抵抗 | 50mΩ以下（初期値） | |
| 絶縁抵抗 | 100MΩ以上 （DC500Vメガ） | |
| 耐電圧 | 充電部と非充電部間 AC2500・1分間 | |
| 耐振動 | 耐久 | 5～55Hz、片振幅0.5mm |
| 誤動作 | 5～55Hz、片振幅0.5mm | |
| 耐衝撃 | 耐久 | 1,000m/s2 |
| 誤動作 | 100m/s2 | |
| 質量（約） | 20g （HW1P-104形） | |
外形図
〔大形（ドーム形）を除く〕AC/DC6,12,24V用
平形
ドーム形
突形/平形
〔大形（ドーム形）を除く〕AC100/110、200/220V用
平形
ドーム形
突形/平形
〔大形（ドーム形）を除く〕DC110V用
平形
ドーム形
突形/平形
大形（ドーム形）パイロットライト
製品仕様
φ22HW シリーズ/φ22TW シリーズ/φ25TWS シリーズ/φ30TWN・TWND シリーズの
表示灯、照光押ボタンスイッチ、照光セレクタスイッチ全機種のレンズ、内蔵LED 球に関する仕様変更についてご案内いたします。
●実施時期
| 対象シリーズ | 実施概要 | 実施時期 |
|---|---|---|
| φ22HW シリーズ | 製品レンズの色目変更 | 2019年11月生産分より順次実施 |
| 保守用レンズの色目変更 | 2019年11月生産分より順次実施 | |
| 内蔵LED球および保守用LED球の変更 | 2020年3月生産分より順次実施 | |
| φ22TW シリーズ φ30TWN／TWNDシリーズ | 製品レンズの色目変更 | 2020年3月生産分より順次実施 |
| 保守用レンズの色目変更 | 2020年3月生産分より順次実施 | |
| 内蔵LED球および保守用LED球の変更 | 2020年5月生産分より順次実施 | |
| φ25TWS シリーズ | 製品レンズの色目変更 | 2020年3月生産分より順次実施 |
| 保守用レンズの色目変更 | 2020年3月生産分より順次実施 | |
| 内蔵LED球および保守用LED球の変更 | 2020年10月生産分より順次実施 |
●変更内容
- 内蔵LED球の変更に先立ち、レンズの色目変更を順次先行導入します。
- このため変更前LED球と変更前・後のレンズを組み合わせた製品が暫定期間出荷されますが、色目については変更前後の差はほとんどありません。
- 新旧混在出荷となる恐れがあります。予めご了承ください。
- 但し、変更後のLED球は変更後のレンズと組み合わせた製品で必ず出荷いたします。
- また、この組み合わせで、明るさ、色合いが向上し、6色の色度差が明瞭になります。
- また記名文字（記名タイプ）の視認性も向上します。
○HW パイロット角平形の場合
○HW パイロットドーム形の場合
- *1：その他ユニットシリーズについても同様の色合いのイメージになります。
- *2：変更後のLED 球と変更前のレンズの組み合わせは、点灯時の色が薄くなるため推奨していません。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,900円 ( 2,090円 ) | 在庫品1日目当日出荷可能 |
1,320円 ( 1,452円 ) | 在庫品1日目当日出荷可能 |
1,900円 ( 2,090円 ) | 在庫品1日目当日出荷可能 |
1,600円 ( 1,760円 ) | 在庫品1日目当日出荷可能 |
1,600円 ( 1,760円 ) | 在庫品1日目当日出荷可能 |
1,510円 ( 1,661円 ) | 在庫品1日目当日出荷可能 |
1,900円 ( 2,090円 ) | 在庫品1日目当日出荷可能 |
1,600円 ( 1,760円 ) | 在庫品1日目当日出荷可能 |
1,900円 ( 2,090円 ) | 在庫品1日目当日出荷可能 |
1,320円 ( 1,452円 ) | 在庫品1日目当日出荷可能 |
1,900円 ( 2,090円 ) | 在庫品1日目当日出荷可能 |
1,900円 ( 2,090円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,110円 ( 1,221円 ) | 9日目 |
1,110円 ( 1,221円 ) | 在庫品1日目当日出荷可能 |
930円 ( 1,023円 ) | 在庫品1日目当日出荷可能 |
1,100円 ( 1,210円 ) | 在庫品1日目当日出荷可能 |
930円 ( 1,023円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
930円 ( 1,023円 ) | 在庫品1日目当日出荷可能 |
1,640円 ( 1,804円 ) | 在庫品1日目当日出荷可能 |
1,320円 ( 1,452円 ) | 在庫品1日目当日出荷可能 |
1,900円 ( 2,090円 ) | 在庫品1日目当日出荷可能 |
1,320円 ( 1,452円 ) | 在庫品1日目当日出荷可能 |
1,600円 ( 1,760円 ) | 19日目 |
1,600円 ( 1,760円 ) | 9日目 |
1,620円 ( 1,782円 ) | 在庫品1日目当日出荷可能 |
1,620円 ( 1,782円 ) | 9日目 |
1,900円 ( 2,090円 ) | 在庫品1日目当日出荷可能 |
1,320円 ( 1,452円 ) | 在庫品1日目当日出荷可能 |
1,900円 ( 2,090円 ) | 在庫品1日目当日出荷可能 |
1,320円 ( 1,452円 ) | 在庫品1日目当日出荷可能 |
1,600円 ( 1,760円 ) | 9日目 |
1,600円 ( 1,760円 ) | 9日目 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,110円 ( 1,221円 ) | 在庫品1日目当日出荷可能 |
1,110円 ( 1,221円 ) | 在庫品1日目当日出荷可能 |
1,110円 ( 1,221円 ) | 在庫品1日目当日出荷可能 |
1,110円 ( 1,221円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,110円 ( 1,221円 ) | 在庫品1日目当日出荷可能 |
2,230円 ( 2,453円 ) | 9日目 |
4,050円 ( 4,455円 ) | 在庫品1日目当日出荷可能 |
3,520円 ( 3,872円 ) | 在庫品1日目当日出荷可能 |
4,050円 ( 4,455円 ) | 在庫品1日目当日出荷可能 |
3,520円 ( 3,872円 ) | 在庫品1日目当日出荷可能 |
3,520円 ( 3,872円 ) | 在庫品1日目当日出荷可能 |
3,520円2,640円 ( 2,904円 ) | 在庫品1日目当日出荷可能 |
2,210円1,657円 ( 1,823円 ) | 在庫品1日目当日出荷可能 |
2,210円 ( 2,431円 ) | 在庫品1日目当日出荷可能 |
2,270円 ( 2,497円 ) | 在庫品1日目当日出荷可能 |
1,770円 ( 1,947円 ) | 在庫品1日目当日出荷可能 |
2,270円 ( 2,497円 ) | 在庫品1日目当日出荷可能 |
1,770円1,150円 ( 1,265円 ) | 在庫品1日目当日出荷可能 |
1,920円 ( 2,112円 ) | 在庫品1日目当日出荷可能 |
2,270円 ( 2,497円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報

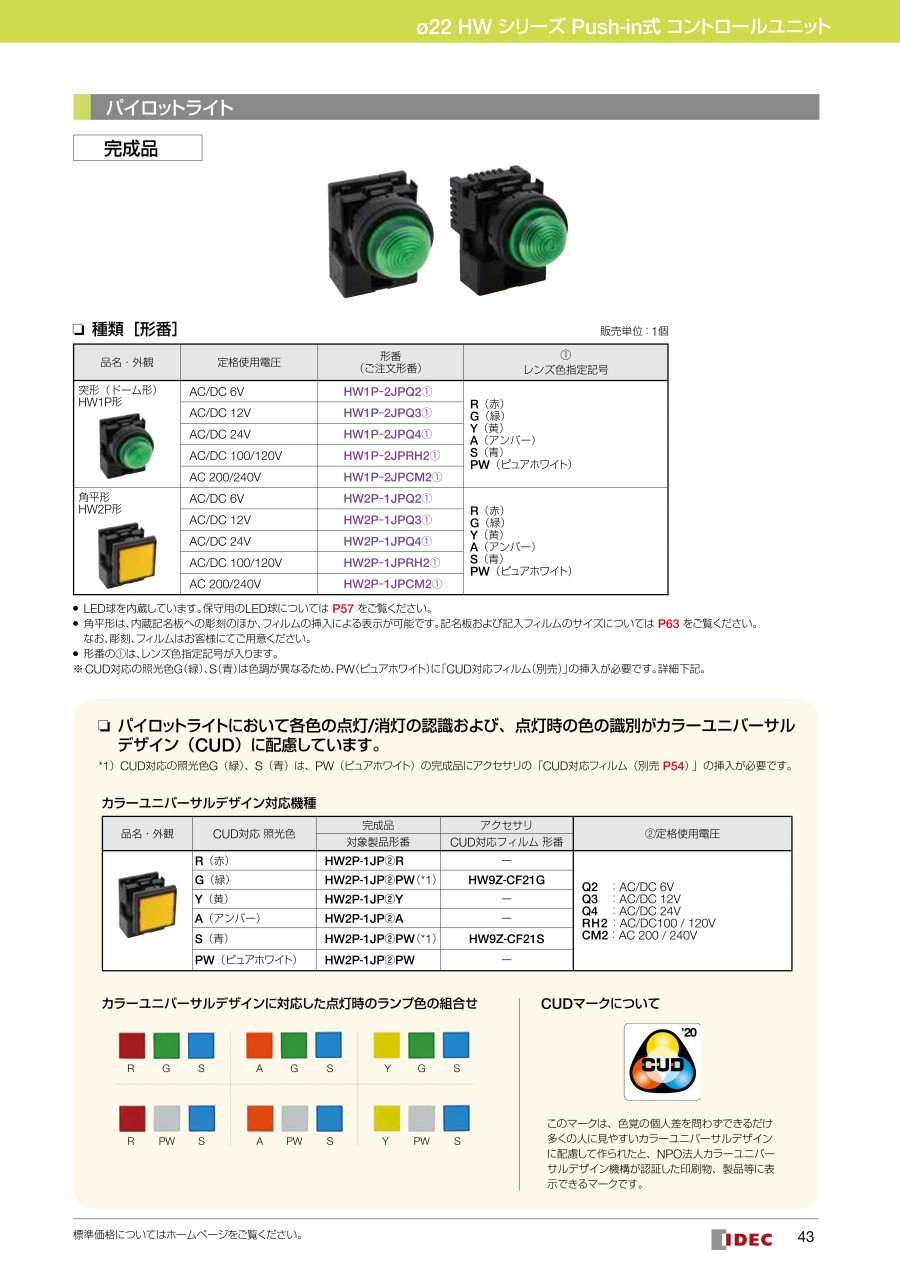

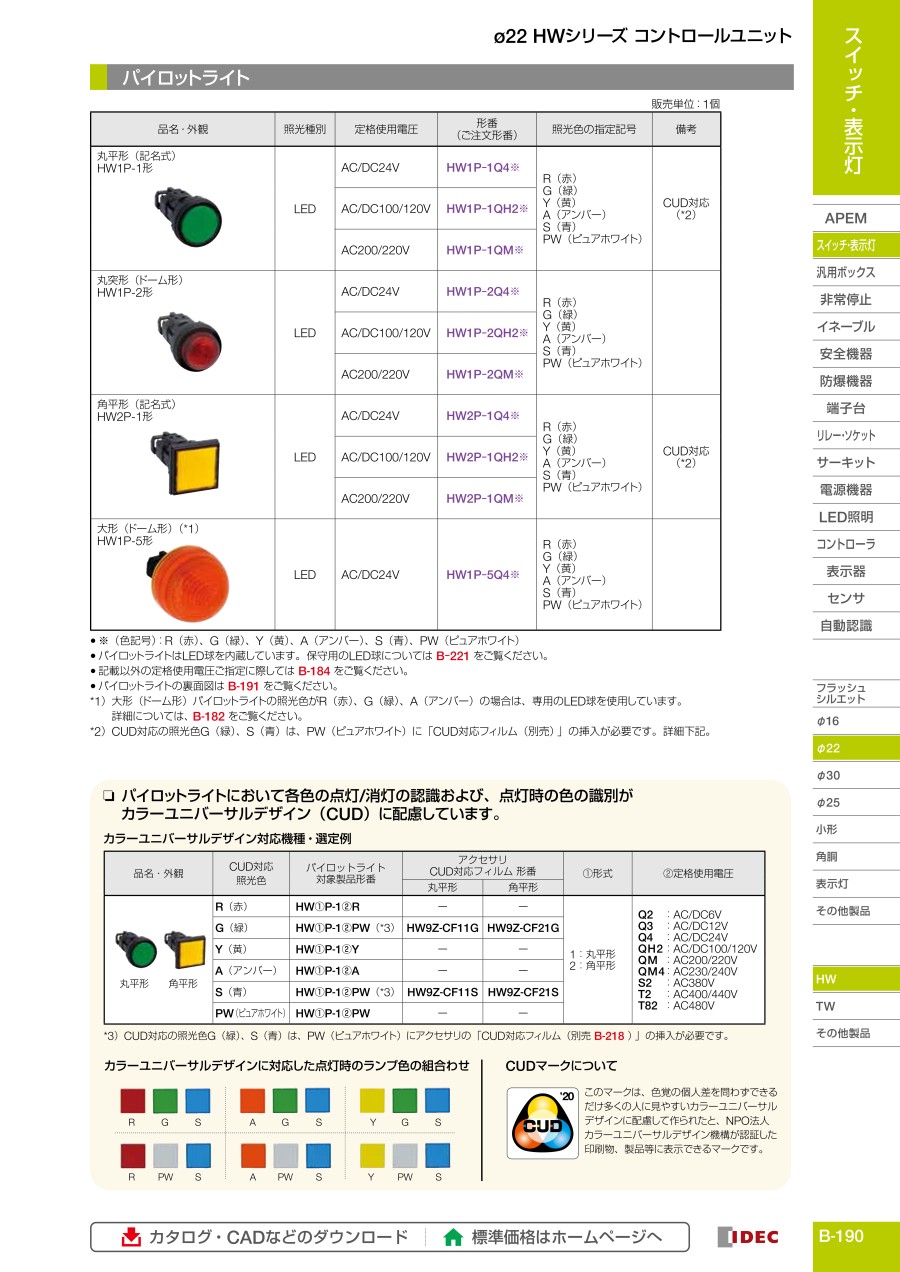

HWシリーズパイロットライト。
【特長】
・フィンガープロテクション構造のSS端子が安全性と省工数を実現します
・一体構造の端子カバー、安全性を極めたフィンガープロテクション
・接点部をセルフクリーニングするローリング接触方式を採用
・水や油の侵入をシャットアウトする保護構造〔IP65〕
・2つの独立した動作の押ボタンスイッチと表示灯の3つの機能を1つの穴で取付け可能にした2点押ボタンスイッチも完備
・ワールドワイドなニーズに対応する各種電圧を完備
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
