H6シリーズ 小形 表示灯

H6シリーズ 小形 表示灯の仕様

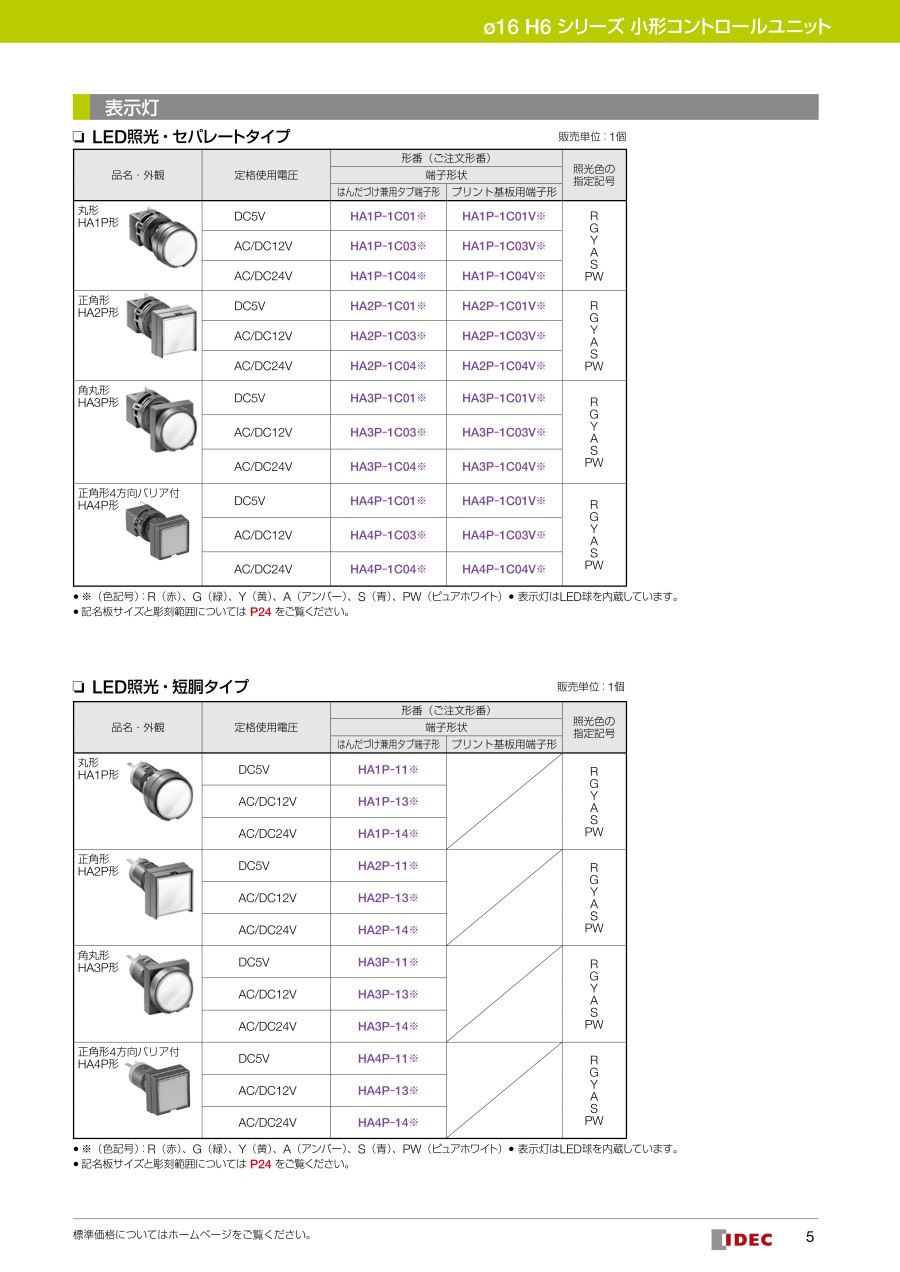

LED照光・セパレートタイプ

• 表示灯はLED球を内蔵しています。
• 乳白レンズユニット（透明レンズ＋乳白記名板）と色指定（R／G／A／S）の組み合わせの場合は、色番号の前に「W」を入れてご指定ください。型番例：HA1P-1C04W※。

LED照光・短胴タイプ

• 表示灯はLED球を内蔵しています。
• 乳白レンズユニット（透明レンズ＋乳白記名板）と色指定（R／G／A／S）の組み合わせの場合は、色番号の前に「W」を入れてご指定ください。型番例：HA1P-1C04W※。

• ※ 上記以外の情報につきましてはカタログをご覧ください。



仕様変更のお知らせ（23年3月追記）

■対象製品
＜H6シリーズ＞

■実施内容
内蔵 LED 球の変更

■実施時期
2023 年 6 月 出荷分より順次実施（新旧混在出荷となる恐れがあります。予めご了承ください。）

■変更内容詳細
LED 球の定格、形番、外観を次のように変更します。
また、この LED 球を搭載する H6 シリーズの消費電流、内蔵球形番や外観も変わります。


■変更理由
・明るさ、色合い向上
・使用LEDチップの調達性向上

• 仕様変更のお知らせ
  2024年9月出荷分より、H6シリーズ小形表示灯の仕様変更について、端子長さ、その他の部品形状・色、製品上の表示内容、識別表示に仕様変更がございます。
  新旧混合出荷となる恐れがございます。予めご了承ください。

変更内容

①端子長さ

製品の小型化、生産性向上のため、一体形表示灯を除き、次のようにはんだづけ兼用タブ端子の長さを9⇒7mmに変更します。
（また、これにともない推奨のロックコネクタが変わります。）

＜分離形表示灯＞	＜一体形表示灯＞

推奨ロックコネクタ

	変更前				変更後
項目	ポジティブロックコネクタ （タイコエレクトロニクスアンプ社製）		イージーロックコネクタ （ニチフ社製）		イージーロックコネクタ（ニチフ社製）
端子	0.2～0.5mm2	175412-1	0.2～0.3mm2	OSS-62852-F3	0.2～0.3mm2	OSS-62832-F4
	0.5～1.25mm2	174778-1	0.5～1.25mm2	OSS-62815-F3	0.5～1.25mm2	OSS-62815-F4
ハウジング	174779-1		NET1-28-1P		NES1-28-1P-V2

なお変更後の推奨ロックコネクタは変更前の製品にもご使用いただけます。

②その他の部品形状

②－1)生産性向上と判読性改善のため、一体形表示灯を除き、次のようにコンタクトブロックの端子番号表示を変更します。
（下図は銀接点の場合です。）

変更前	変更後

②－2)生産性向上のため、一体形表示灯を除き、次のようにコンタクトブロック樹脂部品の色を変更します。
（樹脂材質に変更はありません。写真は変更前です。）樹脂色の変更は2024年12月以降となります。

③製品ラベルの表示

次のようにTUVマークの削除やUL/CSAからc-UL-usへの変更を行います。
（金・銀接点とも）あわせて接点定格の変更、原産地表示の「MADE IN」追記やA-2019017でご案内済のCCCマークの「S」文字削除等も行います。
また表示灯（一体形）本体にCEマーキングを追加します。

	変更前	変更後
表示灯 （一体形）
表示灯 （分離形）

識別表示

変更後の製品梱包ケースのラベルには次のように「R」を表示いたします。ただし表示変更のみの一体形表示灯は除きます。
