ワイドミュラー

PPEシリーズ アース端子台

PPEシリーズ アース端子台
  • 結線方式
    その他
  • 取付方式
    その他
  • 部品/完成品
    バラ部品
  • 極数 (極)
    1
  • 取付方式詳細
    DIN35mm用(TS35)
  • 定格電圧（IEC） (V)
    800
  • カラー
    グリーン/イエロー
  • 結線方式詳細
    プッシュイン接続
  • 付属カバー
    無
  • 難燃性クラス UL94
    V-0

ご注意

  • 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が2型番あります。
    数量：

    商品情報

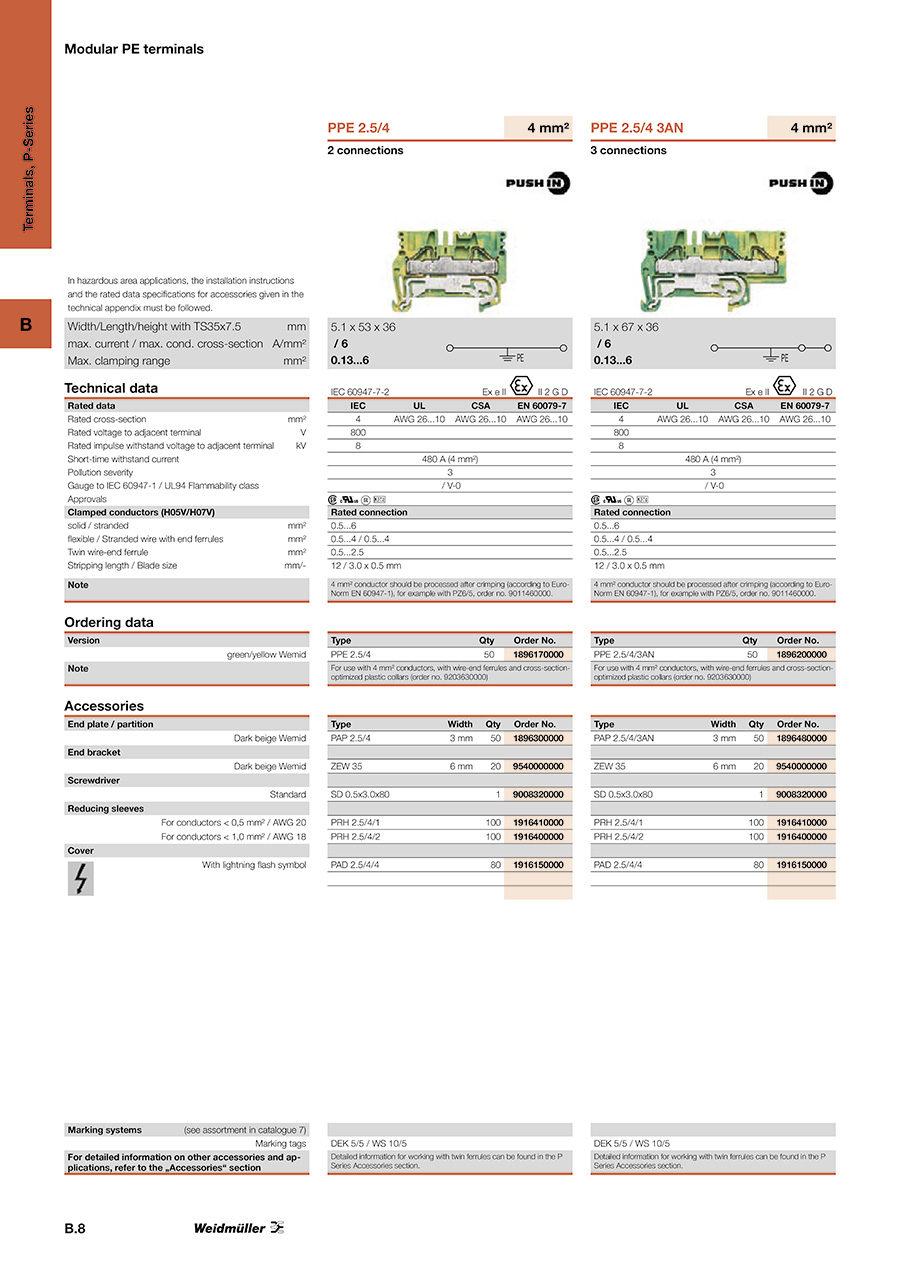

    アース端子台　PPEシリーズの詳細

    PPE 2.5/4

    アース端子台　PPEシリーズ:関連画像

    PPE 2.5/4 イメージ

    • 幅：5.1mm
    • 長さ：53mm
    • 高さ（mm）TS 35×7.5用：36mm
    • 最大接続電線サイズ：6mm2
    • 最大接続電線範囲：0.13...6mm2

    PPE 2.5/4 4AN

    アース端子台　PPEシリーズ:関連画像

    PPE 2.5/4 4AN イメージ

    • 幅：5.1mm
    • 長さ：80mm
    • 高さ（mm）TS 35×7.5用：36mm
    • 最大接続電線サイズ：6mm2
    • 最大接続電線範囲：0.13...6mm2

    PPE 16

    アース端子台　PPEシリーズ:関連画像

    PPE 16 イメージ

    • 幅：12.1mm
    • 長さ：81mm
    • 高さ（mm）TS 35×7.5用：48mm
    • 最大接続電線サイズ：16mm2
    • 最大接続電線範囲：2.5...16mm2

    型番リスト

    表示件数
  • 1
    • 型番
    1896210000
    PPE 16

    入出力数

    定格電線サイズ

    (mm2)

    電線接続範囲 Min～Max

    (mm2)

    端子間ピッチ

    (mm)

    型式

    ドライバー刃先寸法

    (mm)

    電線被覆剥き長さ

    (mm)

    端子ネジ締付トルク

    (Nm)

    		RoHS?最小発注数量
    1対1
    16
    2.5～16
    12.1
    PPE16
    1.0 x 5.5
    14
    -
    10
    1個
    1対1
    16
    2.5～16
    12.1
    PPE16
    1.0 x 5.5
    14
    -
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    868円
    ( 955円 )
    在庫品1日目当日出荷可能
    868円
    ( 955円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    Pシリーズ（プッシュイン接続）のアース端子台。
    【特長】
    ・金属製フットにより、DINレールに設置するだけで接続ポイントとDINレールが接続、アースをとる。
    ・プッシュイン接続により電線を差し込むだけで結線が完了、作業時間・工数を削減。
    ・耐振動性に優れたバネ接続技術により、高い電線保持力を提供。
    【用途】
    ・高い耐振動・衝撃性の必要な配電盤や工作機械・ロボットなどのアプリケーションに使用可能。

    ご注意

    • 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • 材料や部材入手難などの影響により納期が不安定になっています。
      販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
      注文停止中の商品は、再入荷時期の目途が立っておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
