TE Connectivity

D2000シリーズ用コンタクト

Name: D2000シリーズ用コンタクト
Brand: TE Connectivity
SKU: 222000374538
Rating: 3.7 (4 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

3.7

平均満足度3.7

この商品のレビューをみる（4件）

通常単価(税別): 9円～69円

税込単価: 10円～76円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

TE Connectivity

D3000シリーズ用コンタクト

3.8

通常価格(税別)： 9円 (税込価格：10円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

TE Connectivity

D1000シリーズ用コンタクト

4.3

通常価格(税別)： 10円 (税込価格：11円)

通常出荷日：在庫品1日目

ダイナミックシリーズの中でも小型であり、産業機器向けのスペックを実現したコネク...

詳細情報を確認する

コネクタシリーズ頭文字
カタカナ
カタカナ
ダイナミック
電線接続方法
圧着
コンタクトメッキ
金0.38μm
材質
銅合金

未確定：候補が7型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

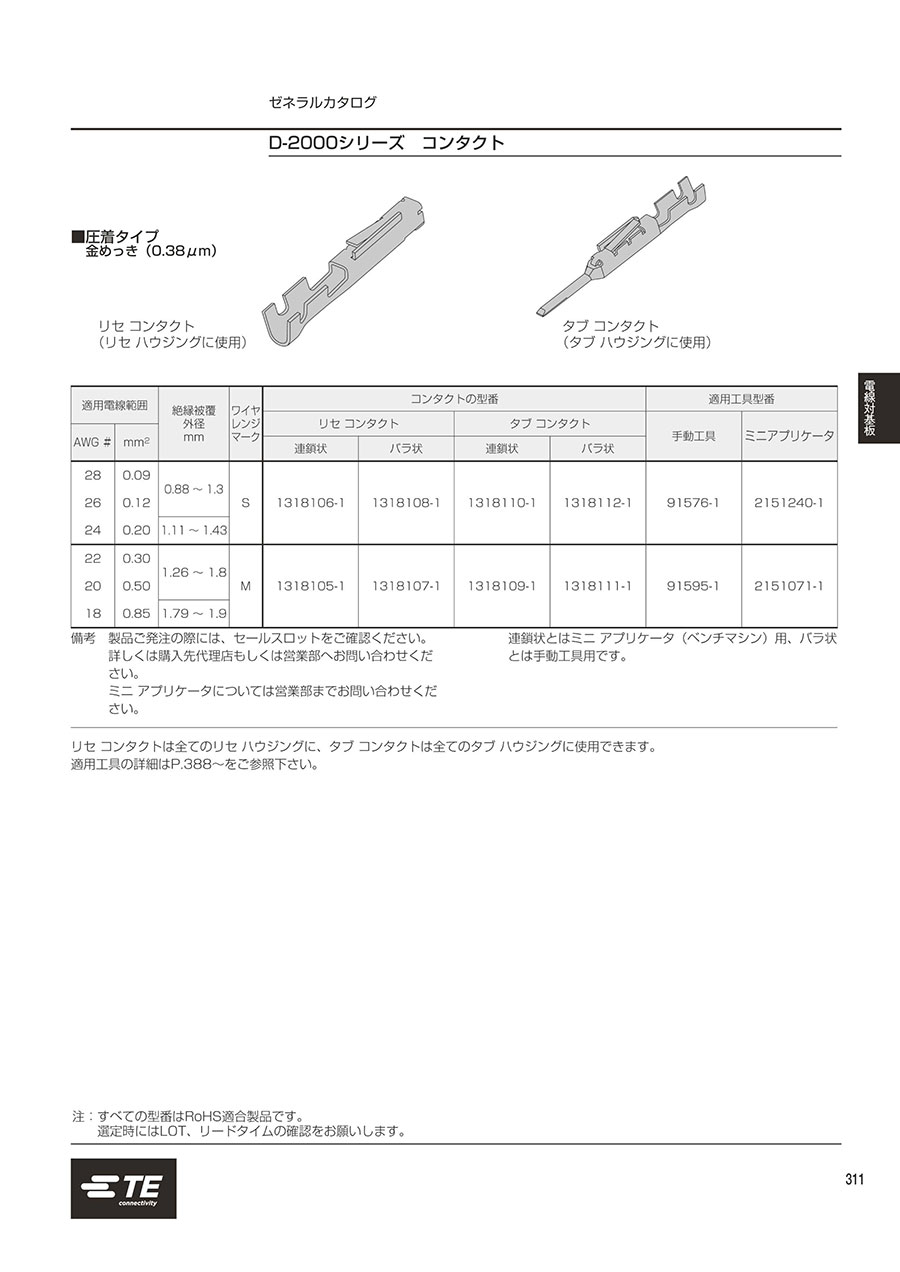

D-2000シリーズコンタクトの仕様

リセコンタクト
（リセハウジングに使用）

タブコンタクト
（タブハウジングに使用）

圧着タイプ

適用電線範囲		絶縁被覆外径 mm	ワイヤレンジマーク	コンタクトの型番				適用工具型番
適用電線範囲				リセコンタクト		タブコンタクト		手動工具	ミニアプリケータ
AWG #	mm²			連鎖状	バラ状	連鎖状	バラ状	手動工具	ミニアプリケータ
28	0.09	0.88～1.3	S	1318106-1	1318108-1	1318110-1	1318112-1	91576-1	2151240-1
26	0.12	0.88～1.3
24	0.20	1.11～1.43
22	0.30	1.26～1.8	M	1318105-1	1318107-1	1318109-1	1318111-1	91595-1	2151071-1
20	0.50	1.26～1.8
18	0.85	1.79～1.9

備考
めっきコード金めっき（0.38μm）

※ 連鎖状とはミニアプリケータ（ベンチマシン）用、バラ状とは手動工具用です。
※ リセコンタクトは全てのリセハウジングにタブコンタクトは全てのタブハウジングに使用できます。

注意

※ 選定時には、LOT、リードタイムの確認をお願いします。

型番リスト

表示件数

型番

適用ピン・コンタクト

適用電線範囲

(AWG)

適用電線範囲

(mm²)

ワイヤレンジマーク

梱包形態

絶縁被覆外径

(mm)

適用工具型番

RoHS?

最小発注数量

メス	22～18	0.30～0.85	M	連鎖状	1.26～1.8/ 1.79～1.9	91595-1(手動工具)/ 2151071-1(ミニアプリケータ）	-	10000個
メス	28～24	0.09～0.20	S	連鎖状	0.88～1.3/ 1.11～1.43	91576-1(手動工具)/ 2151240-1(ミニアプリケータ）	-	10000個
メス	22～18	0.30～0.85	M	バラ状	1.26～1.8/ 1.79～1.9	91595-1(手動工具)/ 2151071-1(ミニアプリケータ）	10	8個
メス	28～24	0.09～0.20	S	バラ状	0.88～1.3/ 1.11～1.43	91576-1(手動工具)/ 2151240-1(ミニアプリケータ）	10	8個
オス	22～18	0.30～0.85	M	連鎖状	1.26～1.8/ 1.79～1.9	91595-1(手動工具)/ 2151071-1(ミニアプリケータ）	-	9000個
オス	22～18	0.30～0.85	M	バラ状	1.26～1.8/ 1.79～1.9	91595-1(手動工具)/ 2151071-1(ミニアプリケータ）	10	8個
オス	28～24	0.09～0.20	S	バラ状	0.88～1.3/ 1.11～1.43	91576-1(手動工具)/ 2151240-1(ミニアプリケータ）	10	8個

通常単価(税別) (税込単価)	通常出荷日

9円 ( 10円 )	6日目
12円 ( 13円 )	6日目
69円 ( 76円 )	在庫品1日目当日出荷可能
68円 ( 75円 )	在庫品1日目当日出荷可能
11円 ( 12円 )	6日目
65円 ( 72円 )	在庫品1日目当日出荷可能
65円 ( 72円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ダイナミックシリーズの中でも小型であり、産業機器向けのスペックを実現したコネクタ。
【特長】
・小型で有りながら長い有効嵌合長を確保する事で、産業機器からの要求に応えられる信頼性を実現。
・2.5mmピッチという小型シリーズでありながら、AWG＃18の電線の使用が可能。
【用途】
・産業機器用製品/事務機器用製品に使用。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
PRC05コネクタワンタッチ・中継タイプ
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
