TE Connectivity

D1000シリーズ用コンタクト【1～6000個入り】

Name: D1000シリーズ用コンタクト【1～6,000個入り】
Brand: TE Connectivity
SKU: 222000374527
Rating: 4.2 (4 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
一部当日出荷可能

4.2

平均満足度4.2

この商品のレビューをみる（4件）

通常単価(税別): 10円～64,235円特別価格

税込単価: 11円～70,659円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

TE Connectivity

D3000シリーズ用コンタクト

3.8

通常価格(税別)： 9円 (税込価格：10円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

TE Connectivity

D2000シリーズ用コンタクト

3.8

通常価格(税別)： 9円 (税込価格：10円)

通常出荷日：在庫品1日目

ダイナミックシリーズ中、最小サイズで、産業装置向けの高信頼性信号ライン用コネク...

詳細情報を確認する

コネクタシリーズ頭文字
カタカナ
カタカナ
ダイナミック
電線接続方法
圧着
材質
銅合金

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

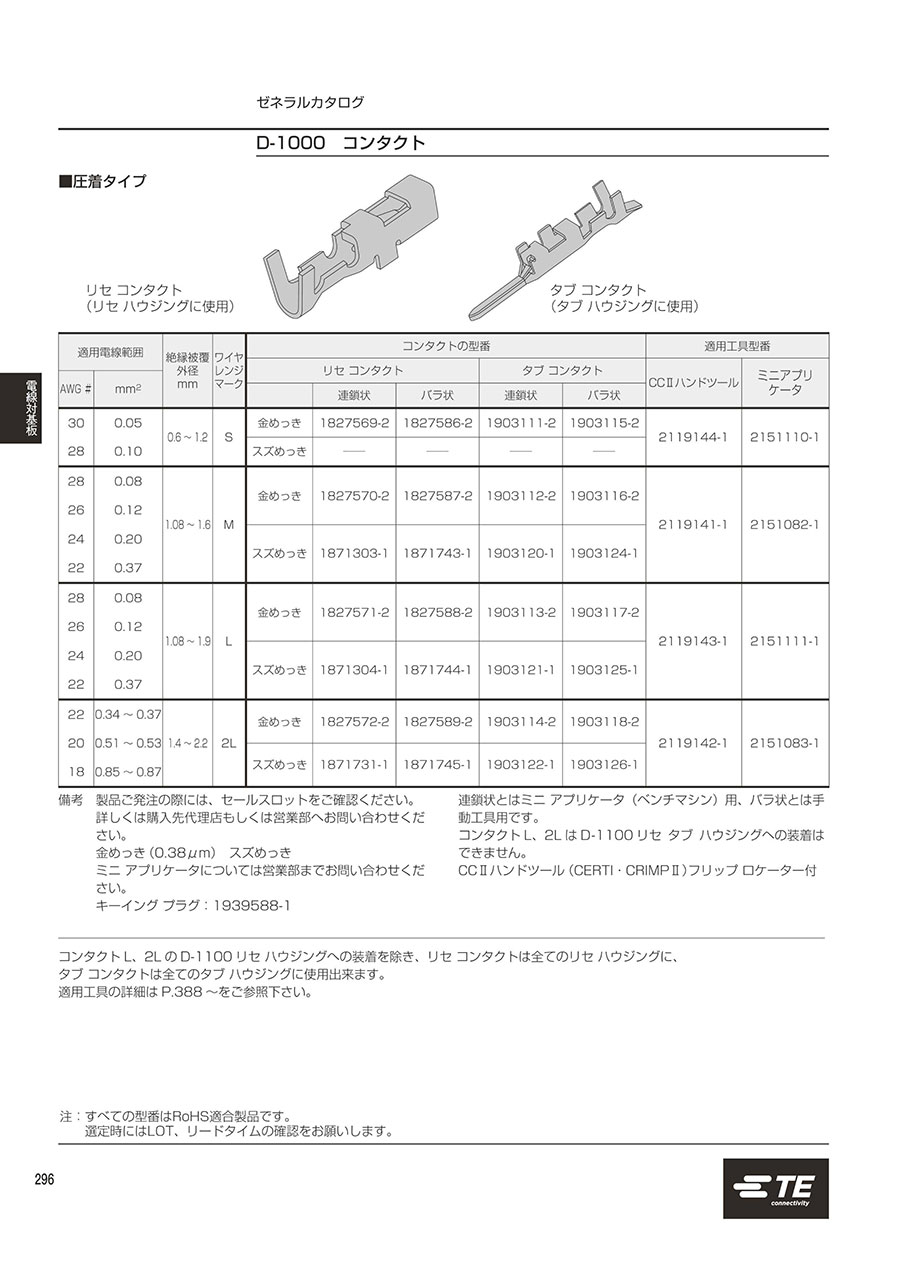

D-1000 コンタクトの仕様

リセコンタクト（リセハウジングに使用）

タブコンタクト（タブハウジングに使用）

圧着タイプ

適用電線範囲		絶縁被覆外径 mm	ワイヤレンジマーク	コンタクトの型番					適用工具型番
適用電線範囲				リセコンタクト			タブコンタクト		CC II ハンドツール	ミニアプリケータ
AWG #	mm²				連鎖状	バラ状	連鎖状	バラ状	CC II ハンドツール	ミニアプリケータ
30	0.05	0.6～1.2	S	金めっき	1827569-2	1827586-2	1903111-2	1903115-2	2119144-1	2151110-1
28	0.10	0.6～1.2	S	スズめっき	-	-	-	-	2119144-1	2151110-1
28	0.08	1.08～1.6	M	金めっき	1827570-2	1827587-2	1903112-2	1903116-2	2119141-1	2151082-1
26	0.12			金めっき	1827570-2	1827587-2	1903112-2	1903116-2
24	0.20			スズめっき	1871303-1	1871743-1	1903120-1	1903124-1
22	0.37			スズめっき	1871303-1	1871743-1	1903120-1	1903124-1
28	0.08	1.08～1.9	L	金めっき	1827571-2	1827588-2	1903113-2	1903117-2	2119143-1	2151111-1
26	0.12			金めっき	1827571-2	1827588-2	1903113-2	1903117-2
24	0.20			スズめっき	1871304-1	1871744-1	1903121-1	1903125-1
22	0.37			スズめっき	1871304-1	1871744-1	1903121-1	1903125-1
22	0.34～0.37	1.4～2.2	2L	金メッキ	1827572-2	1827589-2	1903114-2	1903118-2	2119142-1	2151083-1
20	0.51～0.53			金メッキ	1827572-2	1827589-2	1903114-2	1903118-2
18	0.85～0.87			スズめっき	1871731-1	1871745-1	1903122-1	1903126-1

備考
めっきコード金めっき（0.38μm）スズめっき

※ 連鎖状とはミニアプリケータ（ベンチマシン）用、バラ状とは手動工具用です。
※ コンタクトL、2LはD-1100リセタブハウジングへの装着はできません。
※ CCⅡハンドツール（CERTⅠ・CRIMPⅡ）フリップロケーター付き。

注意

選定時には、LOT、リードタイムの確認をお願いします。

型番リスト

表示件数

型番

1827569-2
1827570-2
1827571-2
1827572-2
1827586-2
1827587-2
1827588-2
1827589-2
1903111-2
1903112-2
1903113-2
1903114-2
1903115-2
1903116-2
1903117-2
1903118-2

適用ピン・コンタクト

適用電線範囲

(AWG)

適用電線範囲

(mm²)

ワイヤレンジマーク

コンタクトメッキ

梱包形態

絶縁被覆外径

(mm)

適用工具型番

RoHS?

最小発注数量

メス	30～28	0.05～0.10	S	金0.38μm	連鎖状	0.6～1.2	2119144-1(CCⅡハンドツール)/ 2151110-1(ミニアプリケータ)	-	6000個
メス	28～22	0.08～0.37	M	金0.38μm	連鎖状	1.08～1.6	2119141-1(CCⅡハンドツール)/ 2151082-1(ミニアプリケータ)	-	6000個
メス	28～22	0.08～0.37	L	金0.38μm	連鎖状	1.08～1.9	2119143-1(CCⅡハンドツール)/ 2151111-1(ミニアプリケータ)	-	6000個
メス	22～18	0.34～0.37/ 0.51～0.53/ 0.85～0.87	2L	金0.38μm	連鎖状	1.4～2.2	2119142-1(CCⅡハンドツール)/ 2151083-1(ミニアプリケータ)	10	1パック 6000個入り
メス	30～28	0.05～0.10	S	金0.38μm	バラ状	0.6～1.2	2119144-1(CCⅡハンドツール)/ 2151110-1(ミニアプリケータ)	10	8個
メス	28～22	0.08～0.37	M	金0.38μm	バラ状	1.08～1.6	2119141-1(CCⅡハンドツール)/ 2151082-1(ミニアプリケータ)	10	9個
メス	28～22	0.08～0.37	L	金0.38μm	バラ状	1.08～1.9	2119143-1(CCⅡハンドツール)/ 2151111-1(ミニアプリケータ)	10	8個
メス	22～18	0.34～0.37/ 0.51～0.53/ 0.85～0.87	2L	金0.38μm	バラ状	1.4～2.2	2119142-1(CCⅡハンドツール)/ 2151083-1(ミニアプリケータ)	10	8個
オス	30～28	0.05～0.10	S	金0.38μm	連鎖状	0.6～1.2	2119144-1(CCⅡハンドツール)/ 2151110-1(ミニアプリケータ)	-	6000個
オス	28～22	0.08～0.37	M	金0.38μm	連鎖状	1.08～1.6	2119141-1(CCⅡハンドツール)/ 2151082-1(ミニアプリケータ)	-	6000個
オス	28～22	0.08～0.37	L	金0.38μm	連鎖状	1.08～1.9	2119143-1(CCⅡハンドツール)/ 2151111-1(ミニアプリケータ)	-	6000個
オス	22～18	0.34～0.37/ 0.51～0.53/ 0.85～0.87	2L	金0.38μm	連鎖状	1.4～2.2	2119142-1(CCⅡハンドツール)/ 2151083-1(ミニアプリケータ)	10	1パック 6000個入り
オス	30～28	0.05～0.10	S	金0.38μm	バラ状	0.6～1.2	2119144-1(CCⅡハンドツール)/ 2151110-1(ミニアプリケータ)	10	1個
オス	28～22	0.08～0.37	M	金0.38μm	バラ状	1.08～1.6	2119141-1(CCⅡハンドツール)/ 2151082-1(ミニアプリケータ)	10	8個
オス	28～22	0.08～0.37	L	金0.38μm	バラ状	1.08～1.9	2119143-1(CCⅡハンドツール)/ 2151111-1(ミニアプリケータ)	10	8個
オス	22～18	0.34～0.37/ 0.51～0.53/ 0.85～0.87	2L	金0.38μm	バラ状	1.4～2.2	2119142-1(CCⅡハンドツール)/ 2151083-1(ミニアプリケータ)	10	8個

通常単価(税別) (税込単価)	通常出荷日

10円 ( 11円 )	6日目
11円 ( 12円 )	6日目
10円 ( 11円 )	6日目
49,624円39,699円 ( 43,669円 )	在庫品1日目当日出荷可能
66円 ( 73円 )	在庫品1日目当日出荷可能
63円 ( 69円 )	在庫品1日目当日出荷可能
69円 ( 76円 )	在庫品1日目当日出荷可能
67円 ( 74円 )	在庫品1日目当日出荷可能
14円 ( 15円 )	6日目
12円 ( 13円 )	6日目
14円 ( 15円 )	6日目
64,235円 ( 70,659円 )	在庫品1日目当日出荷可能
69円 ( 76円 )	在庫品1日目当日出荷可能
69円 ( 76円 )	在庫品1日目当日出荷可能
69円 ( 76円 )	在庫品1日目当日出荷可能
66円 ( 73円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ダイナミックシリーズ中、最小サイズで、産業装置向けの高信頼性信号ライン用コネクタ。
【特長】
・幅広い電線範囲に対応。
・標準品の金めっきに加え、スズめっき品もあり、幅広い使用が可能。
【用途】
・産業機器用製品/事務機器用製品に使用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
PRC05コネクタワンタッチ・中継タイプ
ミスミ
CAT5e STP（より線／単線）自由長 LANケーブル

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

D1000シリーズ用コンタクトのレビュー

4.2平均満足度：4.24件のレビュー

星5
25%
星4
75%
星3
0%
星2
0%
星1
0%

配線製作

満足度：4.02019/06/29

配線製作時のカプラー部に使用、問題なく使用しています、結構いいです

1人が参考にしています。

製品に使用

満足度：5.02018/06/13

製品を製造しているときに使用するため購入しました。他のメーカーさんの商品も使用していますが、特に問題なく同じように使用で...もっと読む

1人が参考にしています。

設備用

満足度：4.02019/07/11

小型で設備の邪魔にならないコネクターを探していました。専用工具は必要ですが、ミスミで出しているので安く買えます。　　　...もっと読む

0人が参考にしています。

自動車開発用のハーネス

満足度：4.02019/04/11

コンパクトでも、圧着作業がしやすくてとても使いやすいです。　

0人が参考にしています。

4件全て見る
