ＩＤＥＣ

Φ22 TWシリーズセレクタスイッチ 鍵操作形

Φ22 TWシリーズセレクタスイッチ 鍵操作形
通常単価(税別)
2,080円～6,270円特別価格
税込単価
2,288円～6,897円特別価格
一部SALE 2026.03.31まで
通常出荷日：在庫品1日目～19日目一部当日出荷可能

Φ22 TWシリーズセレクタスイッチ 鍵操作形。【特長】・耐環境性重視の一体形・Heavy Type（...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
  • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
詳細を確認
未確定：候補が22型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品仕様

標準使用状態使用周囲温度-25～+50℃（ただし、氷結しないこと）
使用周囲湿度45～85%RH （ただし、結露しないこと）
保存周囲温度-40～+80℃（ただし、氷結しないこと）
接触抵抗50mΩ以下（初期値）
絶縁抵抗100MΩ以上 （DC500Vメガ）
耐電圧充電部と非充電部間AC2500V・1分間
耐振動耐久30Hz、片振幅1.5mm
誤動作5～55Hz、片振幅0.5mm
耐衝撃耐久1,000m/s2
誤動作100m/s2
機械的耐久性セレクタスイッチ：50万回以上
電気的耐久性セレクタスイッチ：50万回以上（注2）
（注2） 開閉頻度1,200回/時、使用率40%で開閉。
質量（約）107g （ASW2K22形）

外形図

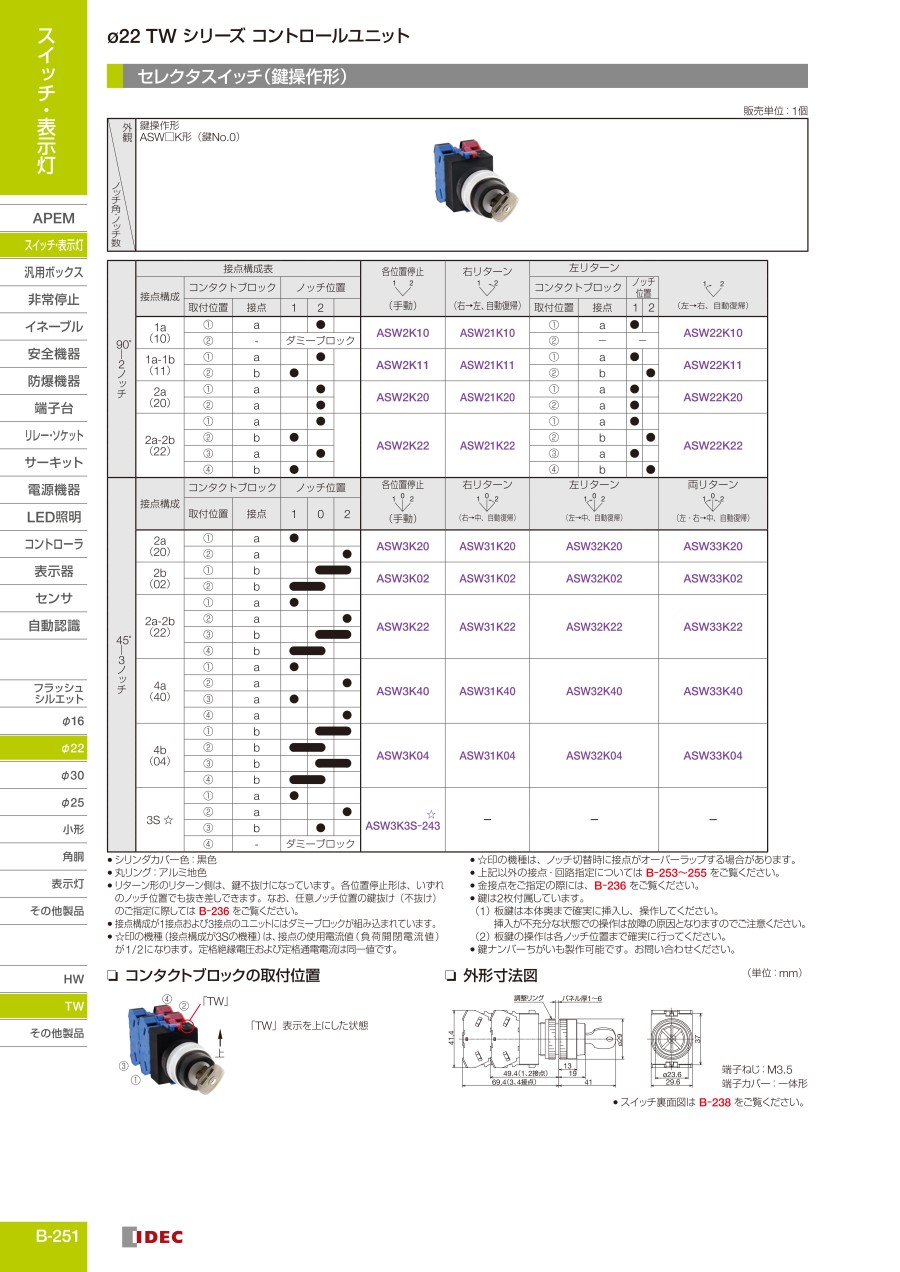

φ22 TWシリーズセレクタスイッチ 鍵操作形 外形図

製品仕様

【変更内容】2021 年3 月出荷分より順次実施。
【備考】新旧混在出荷の可能性がございます。予めご了承下さい。

型番リスト

表示件数
  • 1
    • 型番
    ASW2K01B
    ASW2K10
    ASW2K10B
    ASW2K11
    ASW2K11B
    ASW2K11C
    ASW2K20
    ASW2K20-MAU
    ASW2K20B
    ASW2K20C
    ASW2K22B
    ASW3K02
    ASW3K3S-243-MAU
    ASW3K3SD-243
    ASW3K20
    ASW3K20B
    注文停止中
    ASW3K20D
    ASW3K22
    ASW21K10
    ASW21K11
    ASW21K20
    ASW22K11

    接点構成（キーロック、セレクタ）

    ノッチ数

    停止・リターン

    代表規格

    寸法 奥行

    (mm)

    鍵ナンバー

    (No)

    電流容量 AC110Vの時

    (A)

    電流容量 DC24Vの時

    (A)

    接点

    ノッチ角度

    (度)

    キーの抜ける位置

    接点数

    回路番号

    		RoHS?最小発注数量
    [その他] 1b
    2
    各位置停止
    CE / UL / TUV / CCC / CSA
    68.4
    無
    10
    8
    銀
    90
    左抜け
    1
    回路番号指定不要
    -
    1個
    1a
    2
    各位置停止
    UL / TUV / CCC / CSA
    68.4
    無
    10
    8
    銀
    90
    全抜け
    1
    回路番号指定不要
    10
    1個
    1a
    2
    各位置停止
    UL / TUV / CCC / CSA
    68.4
    無
    10
    8
    銀
    90
    左抜け
    1
    回路番号指定不要
    10
    1個
    1a1b
    2
    各位置停止
    UL / TUV / CCC / CSA
    68.4
    無
    10
    8
    銀
    90
    全抜け
    2
    回路番号指定不要
    10
    1個
    1a1b
    2
    各位置停止
    UL / TUV / CCC / CSA
    68.4
    無
    10
    8
    銀
    90
    左抜け
    2
    回路番号指定不要
    10
    1個
    1a1b
    2
    各位置停止
    CE / UL / TUV / CCC / CSA
    68.4
    無
    10
    8
    銀
    90
    右抜け
    2
    回路番号指定不要
    -
    1個
    2a
    2
    各位置停止
    UL / TUV / CCC / CSA
    68.4
    無
    10
    8
    銀
    90
    全抜け
    2
    回路番号指定不要
    10
    1個
    2a
    2
    各位置停止
    CE / UL / TUV / CCC / CSA
    68.4
    無
    10
    8
    金
    90
    全抜け
    2
    回路番号指定不要
    10
    1個
    2a
    2
    各位置停止
    UL / TUV / CCC / CSA
    68.4
    無
    10
    8
    銀
    90
    左抜け
    2
    回路番号指定不要
    10
    1個
    2a
    2
    各位置停止
    CE / UL / TUV / CCC / CSA
    68.4
    無
    10
    8
    銀
    90
    右抜け
    2
    回路番号指定不要
    10
    1個
    2a2b
    2
    各位置停止
    UL / TUV / CCC / CSA
    88.4
    無
    10
    8
    銀
    90
    左抜け
    4
    回路番号指定不要
    10
    1個
    [その他] 2b
    3
    各位置停止
    CE / UL / TUV / CCC / CSA
    68.4
    無
    10
    8
    銀
    45
    全抜け
    2
    回路番号指定不要
    10
    1個
    [その他] 3S
    3
    各位置停止
    CE / UL / TUV / CCC / CSA
    88.4
    無
    5
    4
    金
    45
    全抜け
    3
    回路番号：243
    -
    1個
    [その他] 3S
    3
    各位置停止
    CE / UL / TUV / CCC / CSA
    88.4
    無
    5
    4
    銀
    45
    中抜け
    3
    回路番号：243
    10
    1個
    2a
    3
    各位置停止
    UL / TUV / CCC / CSA
    68.4
    無
    10
    8
    銀
    45
    全抜け
    2
    回路番号指定不要
    -
    1個
    2a
    3
    各位置停止
    CE / UL / TUV / CCC / CSA
    68.4
    無
    10
    8
    銀
    45
    左・中抜け
    2
    回路番号指定不要
    10
    1個
    2a
    3
    各位置停止
    UL / TUV / CCC / CSA
    68.4
    無
    10
    8
    銀
    45
    中抜け
    2
    回路番号指定不要
    -
    1個
    2a2b
    3
    各位置停止
    CE / UL / TUV / CCC / CSA
    88.4
    無
    10
    8
    銀
    45
    全抜け
    4
    回路番号指定不要
    -
    1個
    1a
    2
    [リターン] 右リターン
    UL / TUV / CCC / CSA
    74.4
    無
    10
    8
    銀
    90
    左抜け
    1
    回路番号指定不要
    10
    1個
    1a1b
    2
    [リターン] 右リターン
    UL / TUV / CCC / CSA
    74.4
    無
    10
    8
    銀
    90
    左抜け
    2
    回路番号指定不要
    -
    1個
    2a
    2
    [リターン] 右リターン
    CE / UL / TUV / CCC / CSA
    74.4
    無
    10
    8
    銀
    90
    左抜け
    2
    回路番号指定不要
    -
    1個
    1a1b
    2
    [リターン] 左リターン
    CE / UL / TUV / CCC / CSA
    74.4
    無
    10
    8
    銀
    90
    右抜け
    2
    回路番号指定不要
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,400円
    ( 2,640円 )
    在庫品1日目当日出荷可能
    2,100円
    ( 2,310円 )
    在庫品1日目当日出荷可能
    2,090円
    ( 2,299円 )
    在庫品1日目当日出荷可能
    2,530円
    ( 2,783円 )
    在庫品1日目当日出荷可能
    2,530円
    ( 2,783円 )
    在庫品1日目当日出荷可能
    2,920円
    ( 3,212円 )
    在庫品1日目当日出荷可能
    2,910円
    ( 3,201円 )
    在庫品1日目当日出荷可能
    3,710円
    ( 4,081円 )
    19日目
    2,530円
    ( 2,783円 )
    在庫品1日目当日出荷可能
    2,530円
    ( 2,783円 )
    19日目
    3,800円
    ( 4,180円 )
    在庫品1日目当日出荷可能
    2,080円
    ( 2,288円 )
    19日目
    6,270円
    ( 6,897円 )
    在庫品1日目当日出荷可能
    3,850円
    ( 4,235円 )
    9日目
    2,910円
    ( 3,201円 )
    在庫品1日目当日出荷可能
    2,530円
    ( 2,783円 )
    19日目
    2,530円
    ( 2,783円 )
    在庫品1日目当日出荷可能
    3,800円2,850円
    ( 3,135円 )
    在庫品1日目当日出荷可能
    2,090円
    ( 2,299円 )
    在庫品1日目当日出荷可能
    2,390円
    ( 2,629円 )
    在庫品1日目当日出荷可能
    2,910円
    ( 3,201円 )
    在庫品1日目当日出荷可能
    2,530円
    ( 2,783円 )
    9日目
  • 1

    • 詳細情報

    基本情報

    Φ22 TWシリーズセレクタスイッチ 鍵操作形。
    【特長】
    ・耐環境性重視の一体形・Heavy Type（ヘビータイプ）
    ・フィンガープロテクション構造のSS端子採用
    ・丸形圧着端子の配線工数を大幅に削減
    ・保護構造はIP65（IEC60529）
    ・主要機種はUL、CSA認証品およびEN規格適合品

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
    • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
    • 材料や部材入手難などの影響により納期が不安定になっています。
      販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
      注文停止中の商品は、再入荷時期の目途が立っておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    Φ22 TWシリーズセレクタスイッチ 鍵操作形のレビュー
    5平均満足度：5.02件のレビュー
    交換用として使いました
    5
    満足度：5.02021/03/17
    自社内の生産ラインが何らなの理由で停止したさいにラインを稼働する制御盤があります。その制御盤は管理者がカギを持っていて、...もっと読む
    0人が参考にしています。
    設備の改善に使用しました
    5
    満足度：5.02021/03/04
    自社内の生産設備で操作盤が足元付近にあって、レバー式のセレクタスイッチが意図せずに切れていたケースがありその改善に使用し...もっと読む
