ワイドミュラー

PDUシリーズ プッシュイン端子台

PDUシリーズ プッシュイン端子台
  • 一部SALE 2025/12/26まで
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
228円～338円特別価格
税込単価
251円～372円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

PPEシリーズ アース端子台

ワイドミュラー

PPEシリーズ アース端子台
0
通常価格(税別)： 868円 (税込価格：955円)

通常出荷日：在庫品1日目

Pシリーズ（プッシュイン接続）の標準端子台。【特長】・プッシュイン接続により電...

詳細情報を確認する
  • 結線方式
    その他
  • 取付方式
    その他
  • 部品/完成品
    バラ部品
  • 極数 (極)
    1
  • 取付方式詳細
    DIN35mm用(TS35)
  • 種類
    導通端子台
  • 定格電圧（IEC） (V)
    800
  • 定格電圧（UL） (V)
    600
  • カラー
    ダークベージュ
  • 結線方式詳細
    プッシュイン接続
  • 付属カバー
    無
  • 難燃性クラス UL94
    V-0
  • インパルス耐電圧 (kV)
    8

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が6型番あります。
    数量：

    商品情報

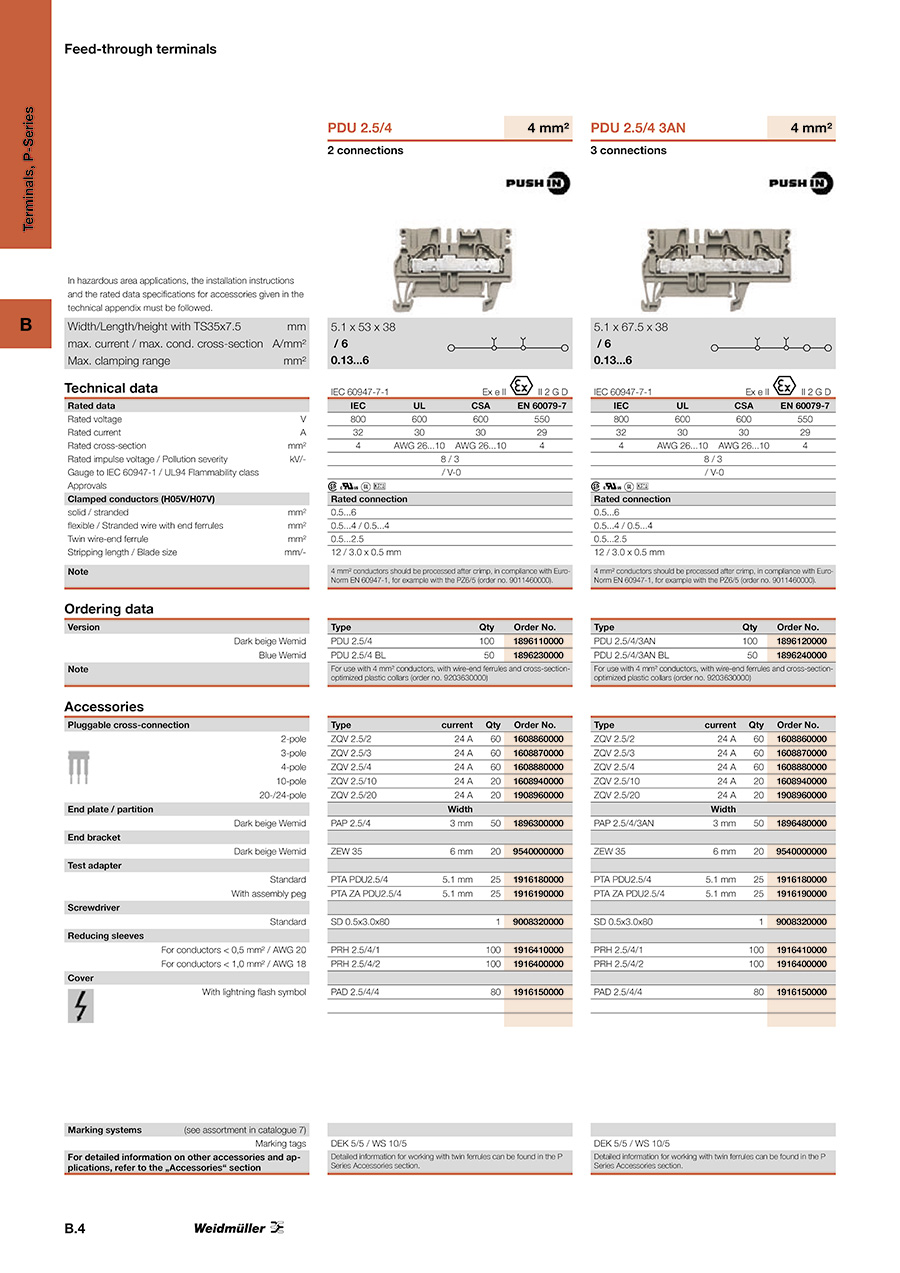

    プッシュイン端子台　PDUシリーズの詳細

    PDU 2.5/4

    プッシュイン端子台 PDUシリーズ イメージ

    プッシュイン端子台 PDUシリーズ イメージ

    • 幅 ： 5.1mm
    • 長さ ： 53mm
    • 高さ TS 35×7.5用 ： 38mm
    • 最大接続電線サイズ ： 6mm2
    • 最大接続電線範囲 ： 0.13...6mm2

    PDU 2.5/4/4AN

    PDU 2.5/4 4AN イメージ

    PDU 2.5/4 4AN イメージ

    • 幅 ： 5.1mm
    • 長さ ： 78.5mm
    • 高さ TS 35×7.5用 ： 38mm
    • 最大接続電線サイズ ： 6mm2
    • 最大接続電線範囲 ： 0.13...6mm2

    PDU 6/10

    PDU 6/10 イメージ

    PDU 6/10 イメージ

    • 幅 ： 8.1mm
    • 長さ ： 64.5mm
    • 高さ TS 35×7.5用 ： 40mm
    • 最大接続電線サイズ ： 10mm2
    • 最大接続電線範囲 ： 1.5...10mm2

    型番リスト

    表示件数
  • 1
    • 型番
    1896130000
    1896140000
    1896400000
    PDU 2.5/4/4AN
    PDU 6/10
    PDU 16

    入出力数

    定格電流（IEC）

    (A)

    定格電流（UL）

    (A)

    定格電線サイズ

    (mm2)

    電線接続範囲 Min～Max

    (mm2)

    端子間ピッチ

    (mm)

    型式

    ドライバー刃先寸法

    (mm)

    電線被覆剥き長さ

    (mm)

    		RoHS?最小発注数量
    2対2
    32
    30
    4
    0.13～6
    5.1
    PDU2.5/4/4AN
    3.0 x 0.5
    12
    -
    1個
    1対1
    57
    44
    10
    1.5～10
    8.1
    PDU6/10
    0.6 x 3.5　
    14
    10
    1個
    1対1
    76
    76
    16
    2.5～16
    12.1
    PDU16
    1.0 x 5.5　
    14
    10
    1個
    2対2
    32
    30
    4
    0.13～6
    5.1
    PDU2.5/4/4AN
    3.0 x 0.5
    12
    -
    1個
    1対1
    57
    44
    10
    1.5～10
    8.1
    PDU6/10
    0.6 x 3.5　
    14
    -
    1個
    1対1
    76
    76
    16
    2.5～16
    12.1
    PDU16
    1.0 x 5.5　
    14
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    291円174円
    ( 191円 )
    在庫品1日目当日出荷可能
    228円148円
    ( 163円 )
    在庫品1日目当日出荷可能
    338円
    ( 372円 )
    在庫品1日目当日出荷可能
    296円177円
    ( 195円 )
    在庫品1日目当日出荷可能
    228円148円
    ( 163円 )
    在庫品1日目当日出荷可能
    338円
    ( 372円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    Pシリーズ（プッシュイン接続）の標準端子台。
    【特長】
    ・プッシュイン接続により電線を差し込むだけで結線が完了、作業時間・工数を削減。
    ・耐振動性に優れたバネ接続技術により、高い電線保持力を提供。
    ・クリップ状の足でDINレールに簡単に設置。
    ・電線接続部が指に直接触れない、フィンガーセーフ設計で高い安全性を提供。
    【用途】
    ・高い耐振動・衝撃性の必要な配電盤に。
    ・工作機械・ロボットなどのアプリケーションに使用。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • 材料や部材入手難などの影響により納期が不安定になっています。
      販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
      注文停止中の商品は、再入荷時期の目途が立っておりません。

    商品担当おすすめ

    • PPEシリーズ アース端子台 画像

      ワイドミュラー

      PPEシリーズ アース端子台

      アース端子台、PPEシリーズです。シンプルなプッシュインクランプにより、先端処理された電線または単線をダイレクトに接続可能です。

    • NASVCTF PSE対応 柔軟ビニルキャブタイヤ 画像

      ミスミ

      NASVCTF PSE対応 柔軟ビニルキャブタイヤ

      定格電圧300V対応の柔軟タイプ汎用ケーブルです。1m～1000mまで豊富な長さのケーブルをご用意。

    • 【ワゴ】2線超小型組タイプ 画像

      ミスミ

      【ワゴ】2線超小型組タイプ

      2線超小型組タイプのブロック端子台です。同機能の圧着端子式端子台に比べてコンパクト。小型中継ボックスの端子台として便利です。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
