高屈曲 CAT5e LANケーブル
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 3,390円～12,790円
- 税込単価
- 3,729円～14,069円
特殊ポリマーと特殊シールドを採用し従来にない高屈曲性を実現した高屈曲シールド付...
詳細情報を確認する商品仕様
高屈曲 CAT5e LANケーブルの商品概要
外観
- 特殊ポリマーと特殊シールドを採用し、従来にない高屈曲性と耐ノイズ性を実現したシールド付LANケーブル。
- ギガビット・イーサネットに対応し、1Gbpsの高速伝送が可能。
- 産業用イーサネットやマシンビジョン用高速画像伝送に対応。
- シールド付モジュラプラグ、スクリューロック機構付モジュラプラグ付ハーネスもラインアップ。
- 柔軟性に富んでおり、きわめてしなやか。
- 屈曲性に優れた特殊ポリマー絶縁体と特殊編組シールドにより、高い屈曲性・摺動性を有している。さらに捻回動作にも対応。
- 特殊編組シールドにより、耐ノイズ性を高めている。
- 耐油シースを採用しており工場等の環境で使用可能。
- シールド付モジュラプラグ、可動部での使用に対応したスクリューロック機構モジュラプラグ付ハーネスをラインアップ。また、ケーブルには一般的なシールド付モジュラプラグ（RJ45）を使用する事も可能。
- 1000BASE-T方式（伝送速度1Gbps）に対応したLAN用ケーブル。
- ロボット、FA機器等で屈曲性や摺動性が要求される用途での使用に適している。
高屈曲 CAT5e LANケーブルの仕様
| 項目 | 構造 | |
|---|---|---|
| 導体 | 外径 | AWG26 撚線導体 |
| 絶縁体 | 種別 | 特殊ポリマー |
| 外径 | 0.94mm | |
| 対数 | 4対 | |
| 項目 | 構造 | |
|---|---|---|
| シールド | 種別 | 特殊編組 |
| 外径 | 5.4mm | |
| シース | 種別 | 耐油PVC |
| 外径 | 6.8mm | |
外形図
| CN1側 PIN NO. | 絶縁体色 | CN2側 PIN NO. |
| 1 | 白橙 | 1 |
| 2 | 橙 | 2 |
| 3 | 白緑 | 3 |
| 4 | 青 | 4 |
| 5 | 白青 | 5 |
| 6 | 緑 | 6 |
| 7 | 白茶 | 7 |
| 8 | 茶 | 8 |
形式
| 加工形状 | 型番 |
|---|---|
| ケーブル単体 | AWG26 4P TPMC-C5e（S-HFR） |
| 両端RJ45コネクタ付ハーネス | C5e（S-HFR）（K）-L |
| スクリューロックコネクタ／RJ45コネクタ付ハーネス | C5e（S-HFR）（K）-HSL-L |
※ モジュラプラグは標準でTycoElectronics（旧TycoAMP）。
※ コネクタの設置を確実に取るためにスクリューネジは、適切なトルクで締付けてください（スクリューネジの締付トルク推奨値 0.81N・m）。
性能
| 項目 | 性能 | |
|---|---|---|
| 最大ケーブル長 m | 40m※1 | |
| 特性インピーダンスZo Ω | 100±15（1～100MHz） | |
| 挿入損失量IL dB/40m（20℃） | 24以下（100MHz） | |
| 近端漏話減衰量NEXT dB | 30以上（100MHz） | |
| 電力和近端漏話減衰量PSNEXT dB | 27以上（100MHz） | |
| 反射減衰量RL dB | 10以上（100MHz） | |
| 遅延時間Td ns/40m | 555以下（10MHz） | |
| 定格 | 80℃ 30V UL認定品 | |
| 耐電圧 V-min | AC500V-min（ケーブル） AC350V-min（ハーネス） | |
| 難燃性 | UL VW-1 | |
| 耐油特性 | JIS K 6723 | |
| 屈曲特性 | 摺動 | 300万回（曲げR:50mm）※2 |
| 首振屈曲 | 30万回（曲げR:20mm）※2 | |
| 捻回 | 500万回（±180°）※2 | |
| PoE | 非対応 | |
※ 2 沖電線の試験条件による実測値であり、保証値ではありません。詳細はお問い合わせください。
ハーネス使用例:40mを超えて使用する場合
直接接続
スイッチ使用
ケーブル延長
※ 延長可能なケーブル長の組合せは下表の通りです。延長用アダプタはエンハンスト・カテゴリ5適合品を使用してください。
| 可動部用C5e（S-HFR）-HSL（m） | 固定部用DTI-C5e350（SLA）（m） | 可動部用＋固定部用総計（m） |
|---|---|---|
| 40 | 0 | 40 |
| 30 | 27 | 57 |
| 20 | 50 | 70 |
| 10 | 75 | 85 |
| 8 | 80 | 88 |
| 6 | 85 | 91 |
| 4 | 90 | 94 |
| 2 | 95 | 97 |
| 0 | 100 | 100 |
開発秘話
特殊ポリマーと特殊シールドを採用し、従来にない高屈曲性を実現したシールド付LANケーブルです。
当社独自の特殊シールドの採用によって、シールド付とは思えない柔軟性、屈曲に対する優れた耐久性を実現しました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,690円 ( 4,059円 ) | 在庫品1日目当日出荷可能 |
3,390円 ( 3,729円 ) | 在庫品1日目当日出荷可能 |
4,760円 ( 5,236円 ) | 在庫品1日目当日出荷可能 |
5,790円 ( 6,369円 ) | 在庫品1日目当日出荷可能 |
5,990円 ( 6,589円 ) | 在庫品1日目当日出荷可能 |
7,490円 ( 8,239円 ) | 在庫品1日目当日出荷可能 |
8,160円 ( 8,976円 ) | 在庫品1日目当日出荷可能 |
12,790円 ( 14,069円 ) | 在庫品1日目当日出荷可能 |
9,990円 ( 10,989円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
特殊ポリマーと特殊シールドを採用し従来にない高屈曲性を実現した高屈曲シールド付LANケーブル。
【特長】
・柔軟性に富んでおり、きわめてしなやか。
・屈曲性に優れた特殊ポリマー絶縁体と特殊編組シールドにより、高い屈曲性・摺動性を有する。
・捻回動作にも対応。ギガビット・イーサネット対応。産業用高速カメラ画像伝送方式に対応。
・特殊編組シールドにより耐ノイズ性を高めている。
・耐油シースを採用しており工場内等の環境での使用が可能。
・一般的なシールド付モジュラープラグ（RJ45）が使用可能。
【用途】
・産業用イーサネットや工業用マシンビジョン等の高速画像伝送に最適。

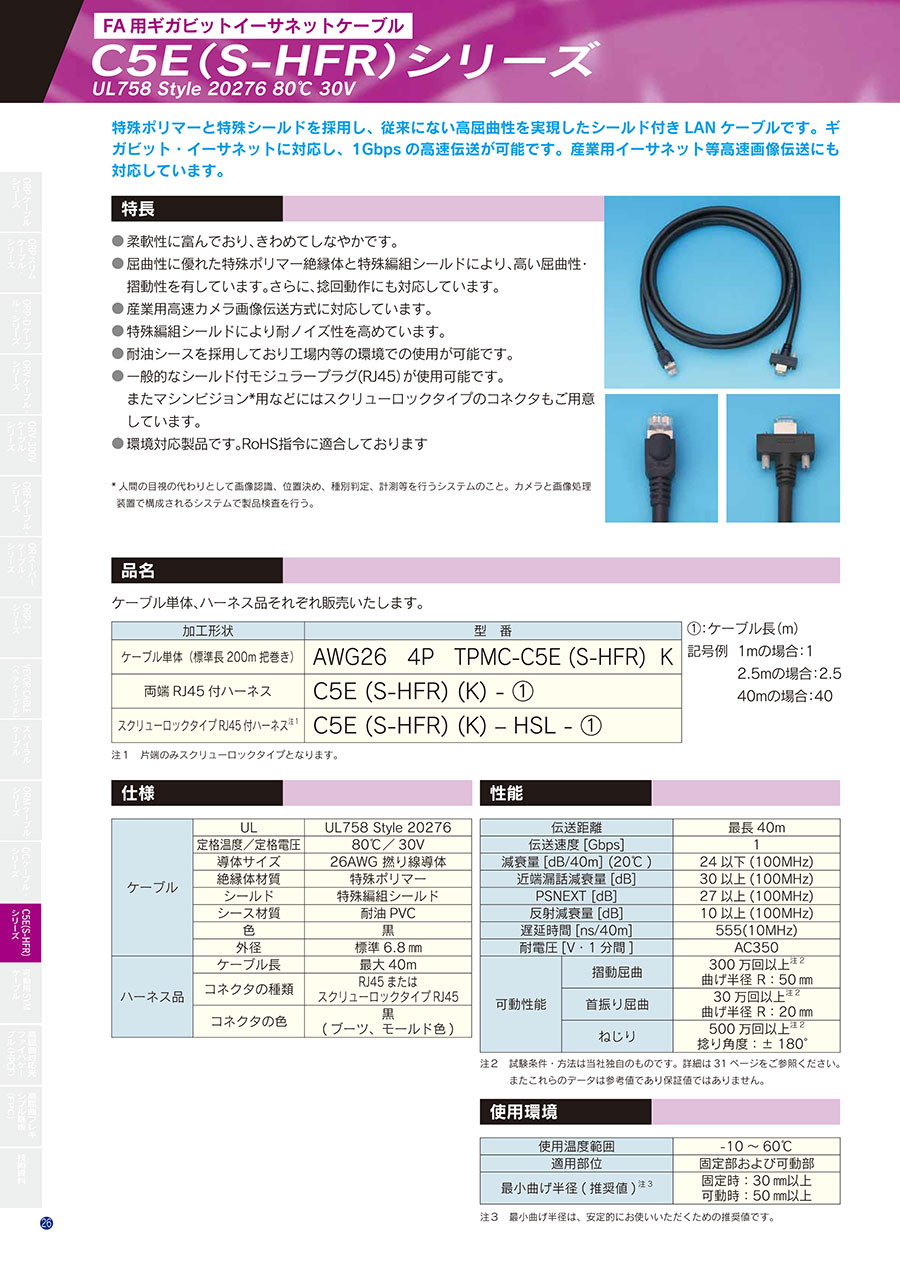

カタログ
商品担当おすすめ
よくあるご質問（FAQ）
可動時R=50mm以上
を推奨しております。
