Φ22 CWシリーズ フラッシュシルエットスイッチ 表示灯
- 通常単価(税別)
- 1,740円～3,290円特別価格
- 税込単価
- 1,914円～3,619円特別価格
パネル前面ベゼル高さ2.5mmのフラットデザイン。パネル奥行き39.9mmの短胴型。第三世代の安全構造...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
- IDEC社が操業以来、長年蓄積してきたスイッチテクノロジーを結集した傑作品
フラッシュシルエット® スイッチφ22 CWシリーズ コントロールユニット - 想定されるさまざまな使用環境での安全性を追求した結果、スタイリッシュで薄形・省スペースを実現するスイッチが誕生。
クラス最短胴のスイッチは装置や機械のコンパクト化に貢献します。 操作スイッチのパネル前面への突出を低く抑えたことで、操作部の破損や誤操作を軽減しながら、洗練されたパネルイメージを創出。
ベゼル色はメタルカラーと黒色の2色から選択できるので、パネルデザインの可能性がより拡がりました。
また、コンタクトユニットの取り外しを「2アクション」のロックレバー方式とし、しかもガード 一体形で安全性を高めました。
省スペース

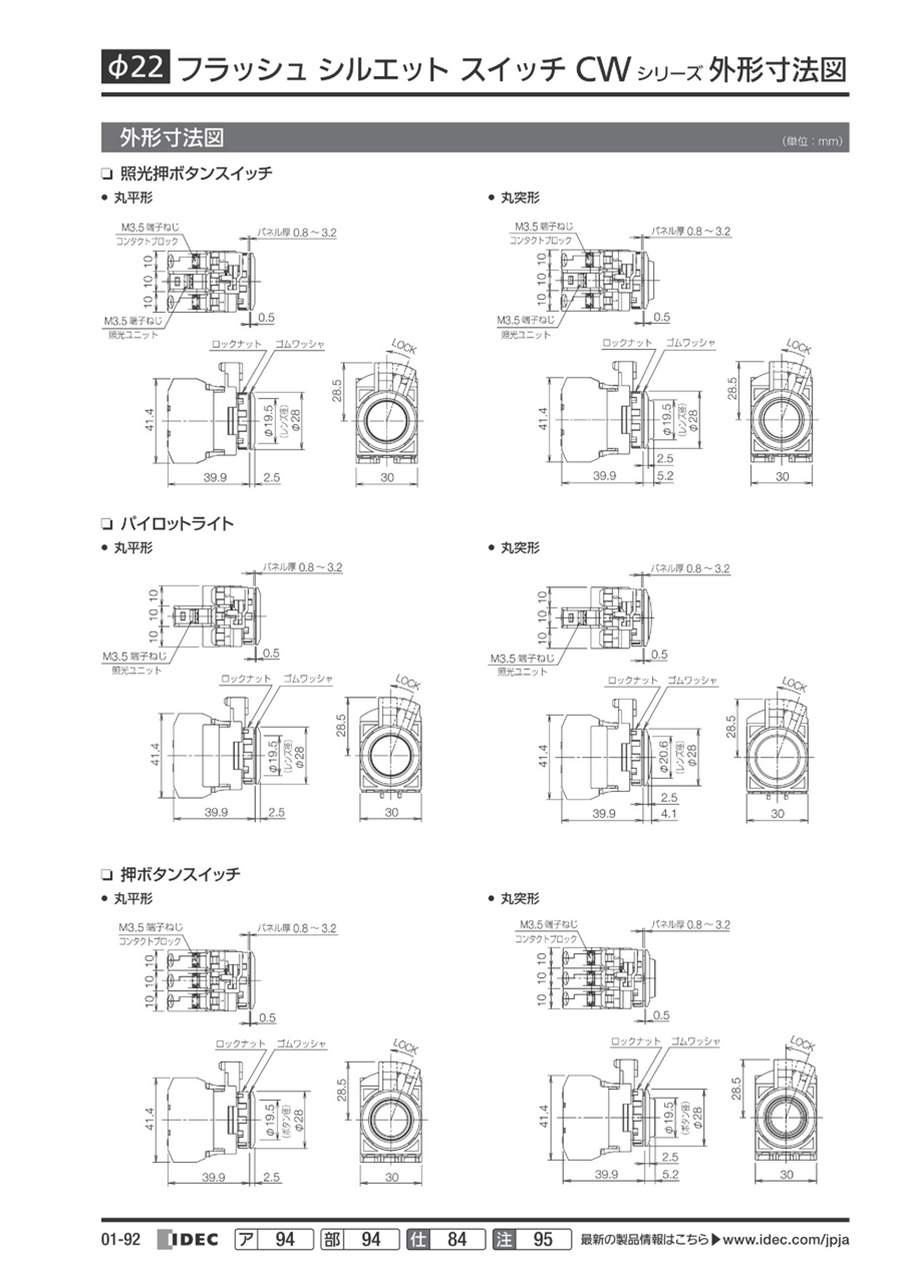

パネル奥行き39.9mmは省スペース設計が可能
- 装置やパネルの小形化に貢献、省スペース設計を可能にします。
- 非照光タイプで最大3接点※、照光タイプで最大2接点まで搭載可能。
- 当社FBボックスやその他φ22の汎用ボックスと組み合わせての使用も可能です。
※オルタネイト形は非照光タイプ・照光タイプともに最大2接点です。
製品比較情報
当社従来機種を使用した場合に比べてパネル面の奥行きが小さくなり、省スペース化に貢献します。
（当社従来機種φ22HWシリーズ照光押ボタンスイッチ：AC100V.2接点付との比較による）
安全設計
第三世代の安全構造
- ■2アクションリリース
- ロックレバーの予期せぬ誤解除を防止し、安全性を高めるために、コンタクトユニットの取外しを当社独自の｢押して｣･｢回す｣という｢2アクション｣のロックレバー方式にしました。
スイッチ背面からもひとめでコンタクトユニットの取付状態が確認できます。 - ■ガード 一体形
- 電線などの引っ掛けによるロックレバーの誤解除や損傷も防ぎます。
IP20フィンガープロテクション構造
端子部は端子カバー一体形のフィンガープロテクション構造を採用。
端子部保護構造：IP20で感電を防ぎます。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,740円 ( 1,914円 ) | 9日目 |
2,020円 ( 2,222円 ) | 在庫品1日目当日出荷可能 |
2,020円 ( 2,222円 ) | 在庫品1日目当日出荷可能 |
2,020円 ( 2,222円 ) | 在庫品1日目当日出荷可能 |
2,020円 ( 2,222円 ) | 在庫品1日目当日出荷可能 |
1,740円 ( 1,914円 ) | 9日目 |
1,740円 ( 1,914円 ) | 9日目 |
2,660円 ( 2,926円 ) | 在庫品1日目当日出荷可能 |
2,660円 ( 2,926円 ) | 在庫品1日目当日出荷可能 |
2,150円1,397円 ( 1,537円 ) | 在庫品1日目当日出荷可能 |
2,280円 ( 2,508円 ) | 在庫品1日目当日出荷可能 |
2,660円 ( 2,926円 ) | 在庫品1日目当日出荷可能 |
2,660円 ( 2,926円 ) | 在庫品1日目当日出荷可能 |
1,870円 ( 2,057円 ) | 在庫品1日目当日出荷可能 |
2,660円 ( 2,926円 ) | 在庫品1日目当日出荷可能 |
2,660円 ( 2,926円 ) | 在庫品1日目当日出荷可能 |
2,660円 ( 2,926円 ) | 在庫品1日目当日出荷可能 |
2,300円 ( 2,530円 ) | 在庫品1日目当日出荷可能 |
1,800円 ( 1,980円 ) | 9日目 |
1,800円 ( 1,980円 ) | 9日目 |
1,800円 ( 1,980円 ) | 9日目 |
2,350円 ( 2,585円 ) | 9日目 |
2,780円 ( 3,058円 ) | 在庫品1日目当日出荷可能 |
2,530円 ( 2,783円 ) | 在庫品1日目当日出荷可能 |
2,020円1,515円 ( 1,667円 ) | 在庫品1日目当日出荷可能 |
2,530円 ( 2,783円 ) | 在庫品1日目当日出荷可能 |
2,530円 ( 2,783円 ) | 在庫品1日目当日出荷可能 |
2,530円 ( 2,783円 ) | 在庫品1日目当日出荷可能 |
2,530円759円 ( 835円 ) | 在庫品1日目当日出荷可能 |
3,160円 ( 3,476円 ) | 在庫品1日目当日出荷可能 |
3,160円 ( 3,476円 ) | 在庫品1日目当日出荷可能 |
2,750円 ( 3,025円 ) | 在庫品1日目当日出荷可能 |
3,160円 ( 3,476円 ) | 在庫品1日目当日出荷可能 |
3,160円 ( 3,476円 ) | 在庫品1日目当日出荷可能 |
3,160円632円 ( 695円 ) | 在庫品1日目当日出荷可能 |
3,160円 ( 3,476円 ) | 在庫品1日目当日出荷可能 |
3,160円 ( 3,476円 ) | 在庫品1日目当日出荷可能 |
2,750円 ( 3,025円 ) | 9日目 |
3,100円 ( 3,410円 ) | 9日目 |
3,100円 ( 3,410円 ) | 9日目 |
1,920円 ( 2,112円 ) | 9日目 |
1,920円 ( 2,112円 ) | 9日目 |
2,200円 ( 2,420円 ) | 9日目 |
2,810円 ( 3,091円 ) | 9日目 |
3,290円 ( 3,619円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
パネル前面ベゼル高さ2.5mmのフラットデザイン。パネル奥行き39.9mmの短胴型。第三世代の安全構造。
【特長】
・パネルカット寸法は、国際規格IEC60947-5-1準拠のΦ22.3mm
・ベゼル色は、黒色とメタルカラーの2種類を用意
・b接点（NC接点）は直接開路動作機能で確実に遮断。特に鍵付セレクタスイッチは、モード切替えなどで安全確保のためのシステム構築が容易
・接点定格最大10A
・コンタクトユニットの取外しはロックレバーによる2アクション方式を採用し、ガード一体形で安全性向上
・端子部は、一体形端子カバーの 「フィンガープロテクション 構造」を採用し、IP20の感電防止構造
・保護構造は、パネル前面IP65（IEC60529）
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
