ＩＤＥＣ

Φ22 LWシリーズ鍵付セレクタスイッチ

Φ22 LWシリーズ鍵付セレクタスイッチ
通常単価(税別)
3,100円～4,470円特別価格
税込単価
3,410円～4,917円特別価格
一部SALE 2026.03.31まで
通常出荷日：在庫品1日目～19日目一部当日出荷可能

Φ22 LWシリーズ鍵付セレクタスイッチ。手に負担のかからない軽タッチ設計。操作回数の多い食品・包装機...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 2024年9月出荷分より、Φ22 LWシリーズ鍵付セレクタスイッチの仕様変更について、接点定格、端子長さ、スイッチ端子樹脂色、スイッチ端子メッキ、スイッチ端子ベースの形状、その他の部品形状・色、製品上の表示内容、識別表示に仕様変更がございます。新旧混合出荷となる恐れがございます。予めご了承ください。
  • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
詳細を確認
未確定：候補が11型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品仕様

種類

標準使用状態使用周囲温度：-25～+60℃（ただし、氷結しないこと）
ただし、LED照光は-25～+50℃
保存周囲温度：-40～+80℃（ただし、氷結しないこと）
使用周囲湿度：45～85%RH （ただし、結露しないこと）
接触抵抗50mΩ以下（初期値）
絶縁抵抗100MΩ以上（DC500Vメガにて）
耐
電
圧		スイッチ部 充電部とアース間：AC2500V・1分間
異極端子間：AC2500V・1分間
同極端子間：AC1000V・1分間
照光部充電部とアース間：AC2500V・1分間
耐
振
動		耐久5～55Hz 片振幅0.5mm
誤動作5～55Hz 片振幅0.5mm
耐
衝
撃		耐久1,000m/s2
誤動作100m/s2
耐
久
性		機械的セレクタスイッチ：25万回以上
電気的セレクタスイッチ：10万回以上（注2）
保護構造防噴流形 （JIS C 0920/JEM1030）
IP65 （IEC 60529）
端子形状はんだづけ兼用タブ110端子
プリント基板用端子
ねじ端子形
質量（約）39g （LW1K-2C3A形）

注2） 開閉頻度900回/時

外形図

ねじ端子形/プリント基板用端子形

φ22 LWシリーズ鍵付セレクタスイッチ ねじ端子形形状図

ねじ端子形

φ22 LWシリーズ鍵付セレクタスイッチ プリント基板用端子形形状図

プリント基板用端子形

φ22 LWシリーズ鍵付セレクタスイッチ ねじ端子形/プリント基板用端子形外形図

ばんだづけ兼用タブ端子形

φ22 LWシリーズ鍵付セレクタスイッチ はんだづけ兼用タブ端子形形状図

はんだづけ兼用タブ端子形

はんだづけ兼用タブ端子形

形状

φ22 LWシリーズ鍵付セレクタスイッチ 丸形外形図

丸形

φ22 LWシリーズ鍵付セレクタスイッチ 角丸形外形図

角丸形


  • 仕様変更のお知らせ
    2024年9月出荷分よりΦ22LWシリーズ鍵付セレクタスイッチの仕様変更について、接点定格、端子長さ、スイッチ端子樹脂色、スイッチ端子メッキ、スイッチ端子ベースの形状、その他の部品形状・色、製品上の表示内容、識別表示に仕様変更がございます。
    新旧混合出荷となる恐れがございます。予めご了承ください。


変更内容

➀接点定格

生産設備更新にともなう構造見直しにより、次のように金接点/銀接点の接点定格を変更します。（赤字が変更箇所）

金接点（スイッチベース：青）

定格絶縁電圧250V
定格通電電流3A
 変更前変更後
定格使用電圧30V125V30V125V250V
定格使用電流交流抵抗負荷-0.1A-1A0.5A
50/60Hz誘導負荷---0.7A0.5A
直流抵抗負荷0.1A-1A0.2A-
誘導負荷--0.7A0.1A-
電気的寿命時の
開閉頻度		モメンタリ形1800回/時1200回/時
オルタネイト形、セレクタスイッチ900回/時900回/時

参考値の「最小適用負荷＝AC/DC5V・1mA」に変更はありません。
（使用可能領域は使用条件や負荷の種類によって変動する場合があります。）



銀接点（スイッチベース：グレー色→黒色）

定格絶縁電圧250V
定格通電電流5A
 変更前変更後
定格使用電圧30V125V250V30V125V250V
定格使用電流交流50/60Hz抵抗負荷－3A2A－3A2A
誘導負荷－2A1.5A－2A1.5A
直流抵抗負荷2A0.4A－2A0.4A－
誘導負荷1A0.2A－1A0.2A－
電気的寿命時の開閉頻度モメンタリ形1800回/時1200回/時
オルタネイト形、セレクタスイッチ900回/時900回/時


②端子長さ

製品の小型化、生産性向上のため、一体形表示灯を除き、次のようにはんだづけ兼用タブ端子の長さを9⇒7mmに変更します。
（ブザーの端子長さも変更します。また、これにともない推奨のロックコネクタが変わります。）

＜LW_FLUSH＞＜Φ22LW＞

推奨ロックコネクタ

 変更前変更後
項目ポジティブロックコネクタ
（タイコエレクトロニクスアンプ社製）		イージーロックコネクタ
（ニチフ社製）		イージーロックコネクタ（ニチフ社製）
端子0.2～0.5mm2175412-10.2～0.3mm2OSS-62852-F30.2～0.3mm2OSS-62832-F4
0.5～1.25mm2174778-10.5～1.25mm2OSS-62815-F30.5～1.25mm2OSS-62815-F4
ハウジング174779-1NET1-28-1PNES1-28-1P-V2

なお変更後の推奨ロックコネクタは変更前の製品にもご使用いただけます。



③スイッチ端子部の樹脂色

生産性向上のため、次のようにねじ端子を除く銀接点のスイッチ端子部樹脂色をグレー色から黒色に変更します。

変更前：グレー色変更後：黒色


④スイッチ端子のメッキ

製品外観劣化の改善、生産性向上のため、次のようにはんだづけ兼用タブ形とプリント基板用のスイッチ端子を銀メッキから、
ランプ端子と同じスズメッキに変更します。（金・銀接点ともに変更します。はんだづけ条件などの変更はありません。）

変更前：銀メッキ変更後：スズメッキ


⑤スイッチ端子ベースの形状

生産設備更新にともなう構造見直しにより、ねじ端子を除くスイッチ端子の樹脂部品に次のように、溝を追加します。
（金・銀接点ともに変更します。下図は銀接点の場合です。）

変更前変更後


⑥その他の部品形状

生産性向上と判読性改善のため、ねじ端子と一体形表示灯を除き、次のようにコンタクトブロックの端子番号表示を変更します。
（下図は銀接点の場合です。）

変更前変更後


⑦製品ラベルの表示

次のように、規格マークTUVの削除やUL/CSAからc-UL-usへの変更を行います。
（金・銀接点とも）あわせて接点定格の変更、原産地表示の「MADE IN」追記やA-2019017でご案内済のCCCマークの「S」文字削除等も行います。
また一体型表示灯を除く製品ラベルのサイズを13.5×11.23→13.0×11.0に変更します。

 変更前変更後
接点付き
コンタクトブロック


識別表示

変更後の製品梱包ケースのラベルには次のように「R」を表示いたします。

＜識別表示期間：2025年3月末生産分まで＞

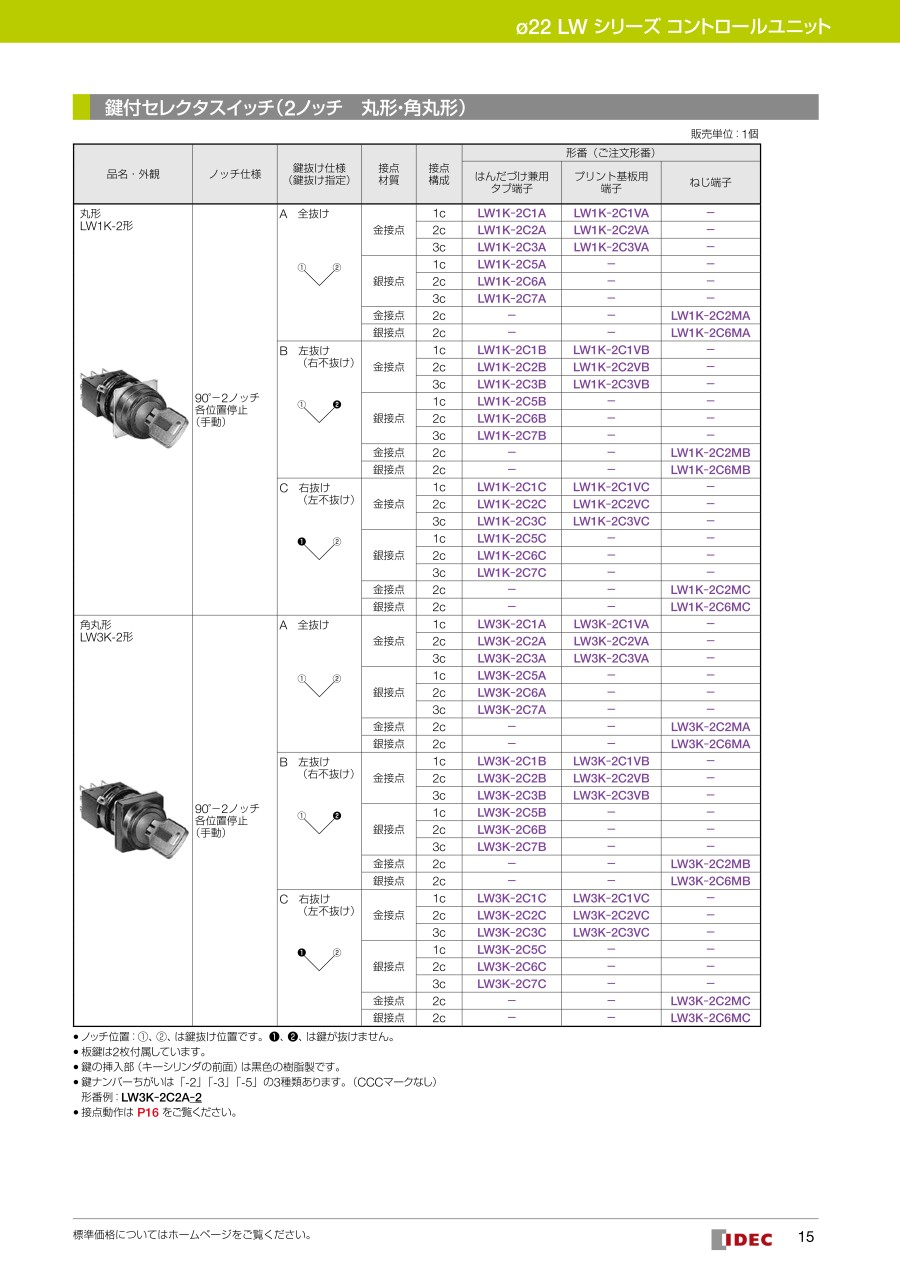

型番リスト

表示件数
  • 1
    • 型番
    LW1K-2C1B
    LW1K-2C2A
    LW1K-2C2B
    LW1K-2C2MA
    LW1K-2C2MA-5
    LW1K-2C2MB
    注文停止中
    LW1K-2C2MC
    LW1K-2C3C
    LW1K-2C6B
    LW1K-2C7B
    LW3K-2C2MB

    形状

    接点構成（キーロック、セレクタ）

    ノッチ数

    端子形状

    代表規格

    寸法 奥行

    (mm)

    電流容量 AC125Vの時

    (A)

    電流容量 DC30Vの時

    (A)

    接点

    ノッチ角度

    (度)

    キーの抜ける位置

    鍵ナンバー

    (No)

    		RoHS?最小発注数量
    [丸型] 丸型
    1c
    2
    はんだ端子/タブ端子
    CE / UL / CSA
    53.5
    1
    1
    金
    90
    左抜け
    無
    10
    1個
    [丸型] 丸型
    2c
    2
    はんだ端子/タブ端子
    UL / CSA
    53.5
    1
    1
    金
    90
    全部抜け
    無
    -
    1個
    [丸型] 丸型
    2c
    2
    はんだ端子/タブ端子
    CE / UL / CSA
    53.5
    1
    1
    金
    90
    左抜け
    無
    10
    1個
    [丸型] 丸型
    2c
    2
    ねじ端子
    UL / CSA
    64
    1
    1
    金
    90
    全部抜け
    無
    -
    1個
    [丸型] 丸型
    2c
    2
    ねじ端子
    CE / UL / CSA
    64
    1
    1
    金
    90
    全部抜け
    5
    10
    1個
    [丸型] 丸型
    2c
    2
    ねじ端子
    UL / CSA
    64
    1
    1
    金
    90
    左抜け
    無
    -
    1個
    [丸型] 丸型
    2c
    2
    ねじ端子
    UL / CSA
    64
    1
    1
    金
    90
    右抜け
    無
    -
    1個
    [丸型] 丸型
    [その他] 3c
    2
    はんだ端子/タブ端子
    CE / UL / CSA
    53.5
    1
    1
    金
    90
    右抜け
    無
    10
    1個
    [丸型] 丸型
    2c
    2
    はんだ端子/タブ端子
    CE / UL / CSA
    53.5
    3
    2
    銀
    90
    左抜け
    無
    -
    1個
    [丸型] 丸型
    [その他] 3c
    2
    はんだ端子/タブ端子
    CE / UL / CSA
    53.5
    3
    2
    銀
    90
    左抜け
    無
    10
    1個
    [丸型] 角丸型
    2c
    2
    ねじ端子
    CE / UL / CSA
    71
    1
    1
    金
    90
    左抜け
    無
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    3,100円
    ( 3,410円 )
    9日目
    3,800円1,140円
    ( 1,254円 )
    在庫品1日目当日出荷可能
    3,300円
    ( 3,630円 )
    9日目
    4,430円1,329円
    ( 1,462円 )
    在庫品1日目当日出荷可能
    3,472円
    ( 3,819円 )
    2日目
    4,470円
    ( 4,917円 )
    在庫品1日目当日出荷可能
    4,470円
    ( 4,917円 )
    在庫品1日目当日出荷可能
    3,630円
    ( 3,993円 )
    9日目
    3,800円1,749円
    ( 1,924円 )
    在庫品1日目当日出荷可能
    3,630円
    ( 3,993円 )
    19日目
    3,240円
    ( 3,564円 )
    19日目
  • 1

    • 詳細情報

    基本情報

    Φ22 LWシリーズ鍵付セレクタスイッチ。手に負担のかからない軽タッチ設計。操作回数の多い食品・包装機械などに対応。
    【特長】
    ・軽快な操作感
    ・集合密着取付けが可能で、コンタクトユニットの着脱は集合密着取付け時も容易に可能
    ・バヨネット機構によるロックレバー着脱方式のセパレート構造採用
    ・接点は金接点（銀に金・クロスバー接点）、銀接点の2種類完備
    ・保護構造は防噴流形、IP65（IEC60529）
    ・UL、CSA認証品およびEN規格適合品

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 2024年9月出荷分より、Φ22 LWシリーズ鍵付セレクタスイッチの仕様変更について、接点定格、端子長さ、スイッチ端子樹脂色、スイッチ端子メッキ、スイッチ端子ベースの形状、その他の部品形状・色、製品上の表示内容、識別表示に仕様変更がございます。新旧混合出荷となる恐れがございます。予めご了承ください。
    • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
    • 材料や部材入手難などの影響により納期が不安定になっています。
      販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
      注文停止中の商品は、再入荷時期の目途が立っておりません。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
