Φ22 HWシリーズ モノレバースイッチ（HW1M形スタンダード）
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 4,400円～6,080円特別価格
- 税込単価
- 4,840円～6,688円特別価格
Φ22（直径22mm）モノレバースイッチ HW1M形スタンダード。【特長】・一...
詳細情報を確認する- 電流容量 AC110Vの時 (A)
- 5
- 電流容量 DC24Vの時 (A)
- 4
- 取付穴 (mm)
- Φ22.3
- 端子形状
- ねじ端子
- 接点
- 銀接点
- 保護機能(耐環境性)
- IP65
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- φ22 HW シリーズ ねじ式コントロールユニットとφ22 HW シリーズ Push-in 式コントロールユニット（完成品・操作部ユニット）について、接続ユニットに仕様変更がございます。詳しくは詳細情報欄の最下部をご確認ください。
商品仕様
HWシリーズ モノレバースイッチの仕様

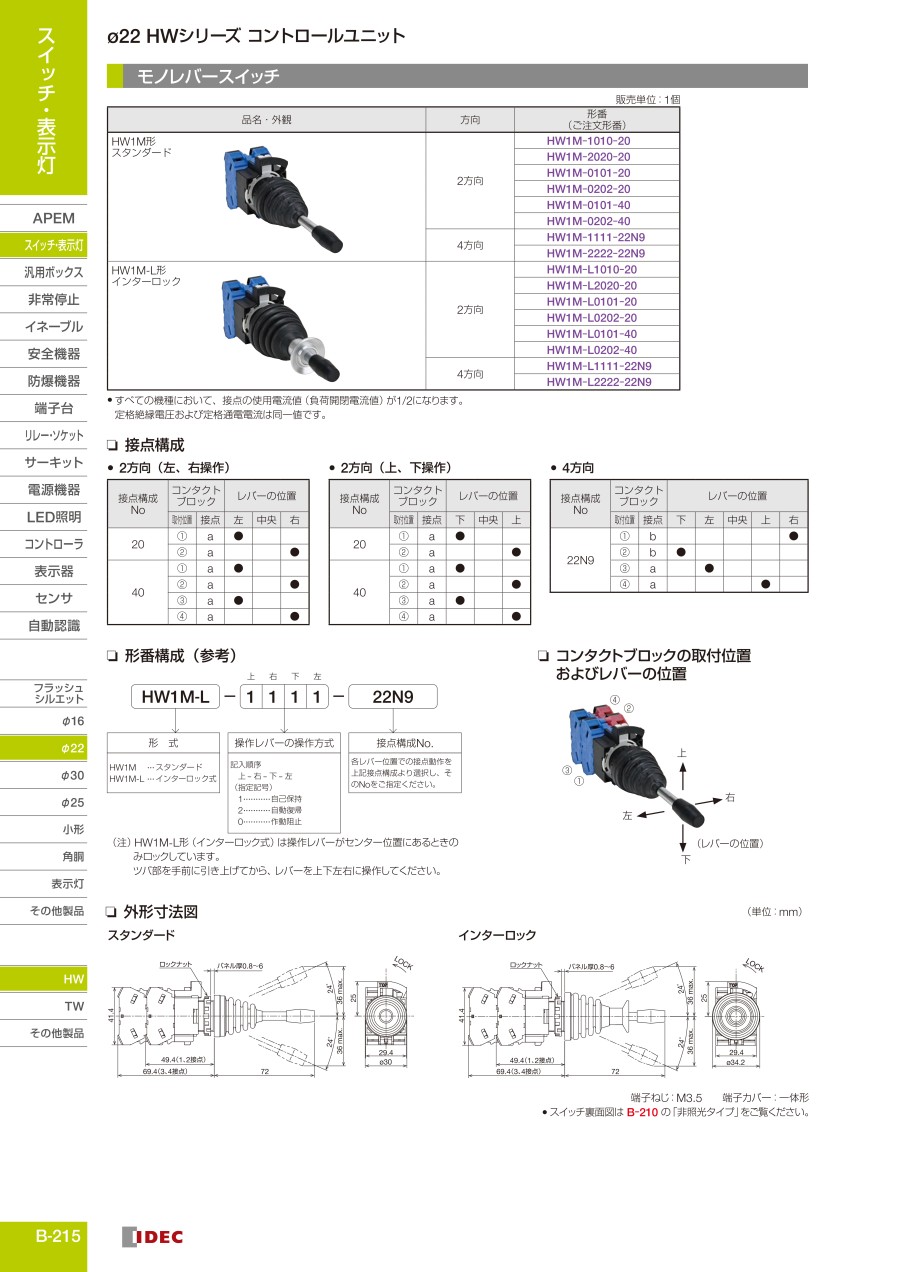

HW1M形（スタンダード）の外観
HW1M形（スタンダード）の外形寸法図 単位：mm
型番構成（参考）
コンタクトブロックの取り付け位置およびレバーの位置
接点構成
| 接点構成 No | コンタクト ブロック | レバーの位置 | |||
|---|---|---|---|---|---|
| 取付位置 | 接点 | 左 | 中央 | 右 | |
| 20 | （1） | a | ● | - | - |
| （2） | a | - | - | ● | |
| 40 | （1） | a | ● | - | - |
| （2） | a | - | - | ● | |
| （3） | a | ● | - | - | |
| （4） | a | - | - | ● | |
2方向（左、右操作）
| 接点構成 No | コンタクト ブロック | レバーの位置 | |||
|---|---|---|---|---|---|
| 取付位置 | 接点 | 下 | 中央 | 上 | |
| 20 | （1） | a | ● | - | - |
| （2） | a | - | - | ● | |
| 40 | （1） | a | ● | - | - |
| （2） | a | - | - | ● | |
| （3） | a | ● | - | - | |
| （4） | a | - | - | ● | |
2方向（上、下操作）
| 接点構成 No | コンタクト ブロック | レバーの位置 | |||||
|---|---|---|---|---|---|---|---|
| 取付位置 | 接点 | 下 | 左 | 中央 | 上 | 右 | |
| 22N9 | （1） | b | - | - | - | - | ● |
| （2） | b | ● | - | - | - | - | |
| （3） | a | - | ● | - | - | - | |
| （4） | a | - | - | - | ● | - | |
4方向
- ※ 上記以外の型番につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,400円 ( 4,840円 ) | 9日目 |
4,400円 ( 4,840円 ) | 在庫品1日目当日出荷可能 |
4,680円 ( 5,148円 ) | 在庫品1日目当日出荷可能 |
4,400円 ( 4,840円 ) | 在庫品1日目当日出荷可能 |
5,180円1,295円 ( 1,425円 ) | 在庫品1日目当日出荷可能 |
4,400円 ( 4,840円 ) | 在庫品1日目当日出荷可能 |
6,080円 ( 6,688円 ) | 在庫品1日目当日出荷可能 |
4,430円 ( 4,873円 ) | 19日目 |
5,180円 ( 5,698円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
Φ22（直径22mm）モノレバースイッチ HW1M形スタンダード。
【特長】
・一体構造の端子カバー、安全性を極めたフィンガープロテクション
・接点部をセルフクリーニングするローリング接触、レーク加工接点
・ワールドワイドなニーズに対応する各種電圧を完備
・2つの押ボタンスイッチと表示灯の1つの穴で取り付け可能にした2点押ボタンスイッチも完備
・UL、CSA認証品、およびEN規格適合品
・ただし2点押ボタンスイッチはIP40
【用途】
・水や油の侵入をシャットアウトする保護構造（IP65）のため水回りなどに最適
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- φ22 HW シリーズ ねじ式コントロールユニットとφ22 HW シリーズ Push-in 式コントロールユニット（完成品・操作部ユニット）について、接続ユニットに仕様変更がございます。詳しくは詳細情報欄の最下部をご確認ください。
仕様変更のお知らせ
対象商品：φ22 HW シリーズ ねじ式コントロールユニット
φ22 HW シリーズ Push-in 式コントロールユニット（完成品・操作部ユニット）
変更部分：（2）接続ユニットの形状変更、（3）接続ユニットの表示形番変更
変更実施時期：2022年11月以降順次、新旧混合出荷の恐れがあります。予めご了承ください。
詳細：
| 機種 | 以下形番から始まる製品 | （1）操作部ユニット の形状変更 |
|---|---|---|
| 押ボタンスイッチ （モメンタリ 平形/突形） | HW□B-M1 HW□B-M2 | あり |
| 押ボタンスイッチ （オルタネイト 平形/突形） | HW□B-A1 HW□B-A2 | なし |
| 押ボタンスイッチ （モメンタリ・オルタネイト 中形） | HW□B-※3 | なし |
| 押ボタンスイッチ （モメンタリ・オルタネイト 大形） | HW□B-※4 | なし |
| 押ボタンスイッチ （モメンタリ特大形） | HW□B-M5 | なし |
| 照光押ボタンスイッチ （モメンタリ・オルタネイト 平形/突形/フルガード形/中形） | HW□L-※1 HW□L-※2 HW□L-※F2 HW□L-※3 | なし |
| 照光押ボタンスイッチ （モメンタリ・オルタネイト 大形） | HW□L-※4 | なし |
| 2点押ボタンスイッチ （表示灯あり・なし） | HW7D-B HW7D-L | なし |
| セレクタスイッチ （矢形） | HW1S-□T | あり |
| セレクタスイッチ （レバー形） | HW1S-□L | あり |
| 照光セレクタスイッチ （矢形） | HW1F-□ | なし |
| 照光セレクタスイッチ （レバー形） | HW1F-□L | なし |
| 鍵付セレクタスイッチ | HW1K | あり |
| セレクタ押ボタンスイッチ | HW1R | なし |
| モノレバースイッチ | HW1M | なし |
| 非常停止用押ボタンスイッチ （プッシュロックターンリセット スイッチ 中形） | HW1B-V3 | なし |
| 非常停止用押ボタンスイッチ （プッシュロックターンリセット スイッチ 大形・特大形） | HW1B-V4,V5 | なし |
| 非常停止用押ボタンスイッチ （プッシュロック鍵リセットスイッチ、 プッシュプルスイッチ） | HW1B-X HW1B-Y | なし |
※形番指定記号（M:モメンタリ、A：オルタネイト）
（2） ねじ式：接続ユニットの形状変更
接続ユニットを以下のとおり形状変更を行います。
形状変更により接続ユニットの取付がワンタッチで可能となります（黄色のレバーストッパーは不要になります）。
接続ユニットの形状変更にともない、非常停止用押ボタンスイッチ取扱説明書に記載の取付方法を変更し、また、あわせてドイツ語・フランス語を追加いたします。
| 変更前 | 変更後 |
|---|---|
 |  |
■非常停止用押ボタンスイッチ取扱説明書 ※日本語記載内容を抜粋
| 変更前 | 変更後 |
|---|---|
 |  |
| ・レバーストッパー付の接続ユニット ※A5 サイズ 表裏（各2 ケ国語記載） （日本語・英語・韓国語・中国語） | ・レバーストッパー無の新接続ユニット ※A5 サイズ 表裏（各3 ケ国語記載） （日本語・英語・韓国語・中国語 ドイツ語・フランス語） |
（3） ねじ式：接続ユニットの表示形番変更
接続ユニットの形状変更にともない、側面ラベル記載の形番を以下のとおり製品形番表示に変更いたします。
| 変更前 | 変更後 |
|---|---|
| 表示形番：HW-CB** 側面ラベル表示形番例：HW-CB02 | 表示形番：製品形番表示 側面ラベル表示形番例：HW1B-M211R |
 |  |
