楕円形状、ストライプデザインのLED積層表示灯。【特長】・装置のイメージをスタ...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 本製品は、同色は同時に点灯します。同色を別々に点灯させることはできませんのでご注意ください。
例）3段の積層表示灯について「1段目：赤、2段目：赤、3段目：赤」でご購入された場合、この3層は同時に点灯します。
「1段目の赤だけ光らせる」といったことはできませんのでご注意ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が22型番あります。
商品情報

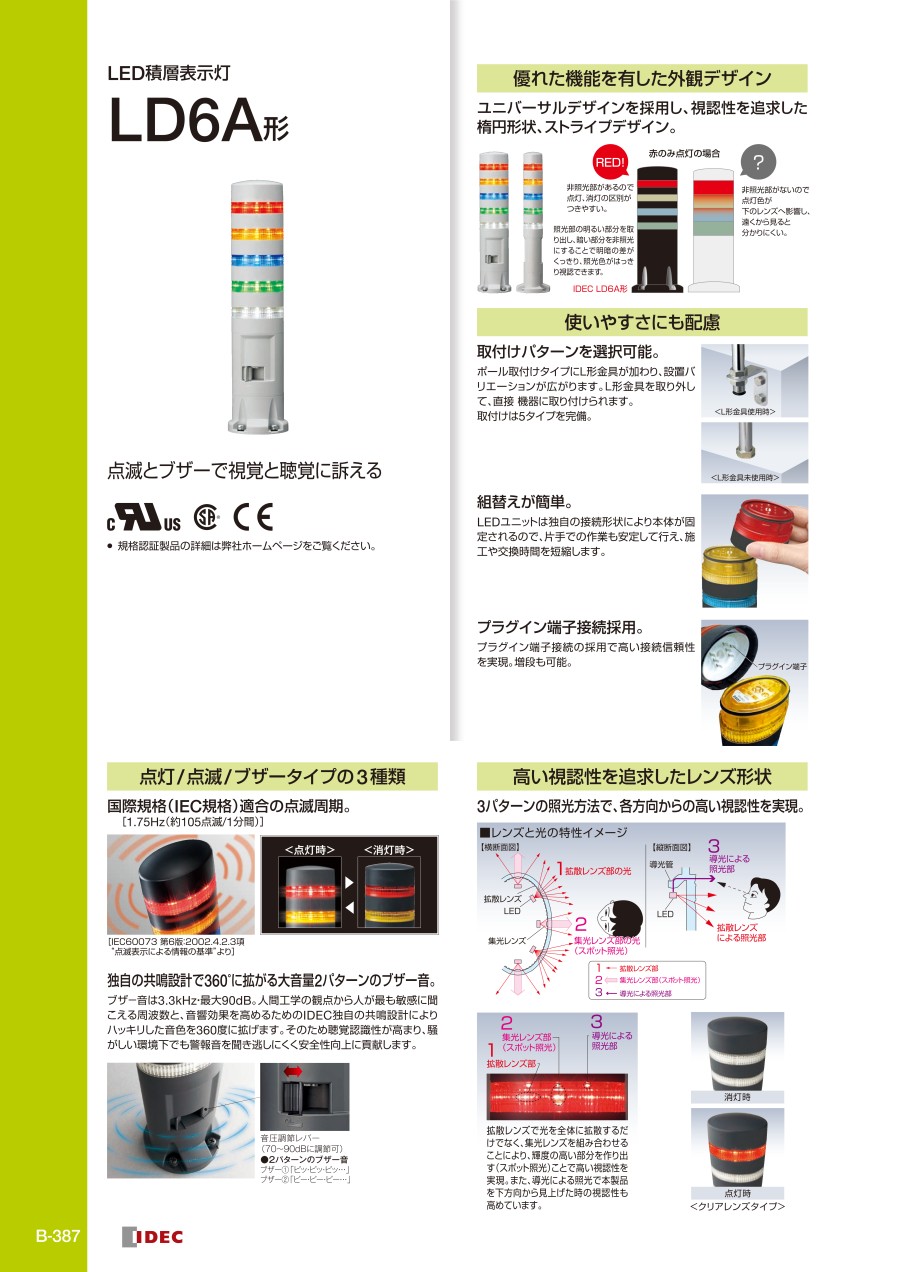

LD6A形 LED積層表示灯の仕様
LD6A形 LED積層表示灯の外観
特長
- レンズ間に非照光部分があるストライプデザインを採用し、高輝度LED内蔵により、外乱光の影響も受けにくく、照光色がはっきりと視認できる。
- 取付方法は、アルミフレームなどに簡単に取り付けられるフレーム取付けタイプのほか、壁取付けタイプ、直取付けタイプ、ポール取付け（円形台座付／L形金具付）タイプの5タイプを完備。
- 人間工学に基づいたブザー音（3.3kHz、2パターン）が360度に拡がり、音圧の調整も可能（70～90dB）。
- 保護構造IP65（点灯／点滅／ブザータイプ、ポール取付けL形金具付タイプでL形金具を未使用時はIP54）。
| 適用規格 | 認証機関・ファイル No. |
|---|---|
| UL508 CSA C22.2 No.14 | UL／c-UL Recognition ファイル No.E68961 |
| EN60947-5-1 | 自己宣言 （欧州低電圧指令による） |
点灯タイプの外形寸法図
フレーム取付けタイプ（単位：mm）
壁取付けタイプ（単位：mm）
直取付けタイプ（単位：mm）
ポール取付けタイプ（円形台座付）（単位：mm）
ポール取付けタイプ（L形金具付）（単位：mm）
| 段数 | フレーム取付けタイプ （L1） | 壁取付けタイプ （L2） | 直取付けタイプ （L3） | ポール取付けタイプ | |
|---|---|---|---|---|---|
| 円形台座付（L4） | L形金具付（L5） | ||||
| 1 | 156 | 156 | 98 | 408 | 372 |
| 2 | 186 | 186 | 128 | 438 | 402 |
| 3 | 216 | 216 | 158 | 468 | 432 |
| 4 | 246 | 246 | 188 | 498 | 462 |
| 5 | 276 | 276 | 218 | 528 | 492 |
| ケーブル長 | 980 | 980 | 1040 | 730 | 730 |
単位：mm
点灯／点滅／ブザータイプの外形寸法図
フレーム取付けタイプ（単位：mm）
壁取付けタイプ（単位：mm）
直取付けタイプ（単位：mm）
ポール取付けタイプ（円形台座付）（単位：mm）
ポール取付けタイプ（L形金具付）（単位：mm）
| 段数 | フレーム取付けタイプ （L1） | 壁取付けタイプ （L2） | 直取付けタイプ （L3） | ポール取付けタイプ | |
|---|---|---|---|---|---|
| 円形台座付（L4） | L形金具付（L5） | ||||
| 1 | 228 | 228 | 170 | 480 | 444 |
| 2 | 258 | 258 | 200 | 510 | 474 |
| 3 | 288 | 288 | 230 | 540 | 504 |
| 4 | 318 | 318 | 260 | 570 | 534 |
| 5 | 348 | 348 | 290 | 600 | 564 |
| ケーブル長 | 900 | 900 | 960 | 650 | 650 |
単位：mm
製品仕様
| 標準使用状態 | 使用周囲温度：-25～+55℃（ただし、氷結しないこと） 保存周囲温度：-40～+75℃（ただし、氷結しないこと） 使用周囲湿度：45～85%RH（ただし、結露しないこと） |
|---|---|
| 過電圧カテゴリ | III（IEC60664-1） |
| インパルス耐電圧 | 800V（IEC60947-1） |
| 絶縁抵抗 | 100MΩ以上（DC500Vメガにて） |
| 耐電圧 | 充電部と非充電部間：AC1000V・1分間 |
| 汚染度 | 3 |
| 耐腐食性 | 腐食性ガスのないこと |
| 耐振動 | 誤動作／耐久：10～55Hz 片振幅0.5mm |
| 耐衝撃 | 誤動作／耐久：147m/s2 6方向各6回 |
| 保護構造 （IEC60529） | 点灯タイプ：IP65 点灯／点滅／ブザータイプ：IP54 ポール取付けタイプ（L形金具付）金具未使用時：IP54 ポール取付けタイプ（L形金具付）金具使用時：IP23 |
| 本体色 | ダークグレー、ライトグレー |
| 材質 | 本体材質：ABS樹脂 レンズ材質：AS樹脂 ポール材質：鉄製（ニッケルクロムメッキ） ポールスタンド材質：アルミダイカスト製 |
| ケーブル | UL1007 AWG22 |
製品仕様
| 定格絶縁電圧（Ui） | 60V | |||
|---|---|---|---|---|
| 使用電圧 | AC／DC 24V±10% | |||
| 定格電圧（Ue） | AC／DC 24V | |||
| 照光色指定記号 | R（赤）、Y（黄）、S（青）、G（緑）、W（ピュアホワイト） | |||
| LED | 照光色 | R、Y | S、G | W |
| 定格電流 （1段あたり） | 25mA | 30mA | 20mA | |
| 消費電力 （1段あたり） | 0.6W | 0.75W | 0.5W | |
| LEDの点灯寿命 （参考値）（注） | 約30,000時間（25℃環境で定格電圧を完全直流で点灯し、輝度が初期値の50%になる時点） | |||
| 点滅周期（IEC60073） | 約105点滅／1分間（1.75Hz） | |||
| ブザー | ブザー周期 | ブザー1：約700回／1分間 ブザー2：約35回／1分間 | ||
| 消費電流 | 110mA max. | |||
| 突入電流 | DC：250mA max. AC：400mA max | |||
| ブザー音圧 | 70～90dB、at 1m（音圧調節可） | |||
| 音響周波数 | 約3.3kHz | |||
注）LED／ブザーの耐久性は使用環境・使用条件等によって大きく異なりますのでご注意ください。
外部接点定格
| 点灯用 | AC用外部接点容量 （1段あたり） | 電流容量 | 100mA以上 |
|---|---|---|---|
| 耐電圧 | AC35V以上 | ||
| DC用外部接点容量／外部トランジスタ容量 （1段あたり） | 電流容量 | 100mA以上 | |
| 耐電圧 | 35V以上 | ||
| 漏れ電流 | 0.1mA以下 | ||
| ブザー用 | AC用外部接点容量 （ブザー1音あたり） | 電流容量 | 400mA以上 |
| 耐電圧 | AC35V以上 | ||
| DC用外部接点容量／外部トランジスタ容量 （ブザー1音あたり） | 電流容量 | 300mA以上 | |
| 耐電圧 | 35V以上 | ||
| 漏れ電流 | 0.1mA以下 |
種類（標準機種）
| 取付方法 | 段数 | 照光色の 指定記号 | 点灯タイプ | 点灯／点滅／ブザータイプ | ||
|---|---|---|---|---|---|---|
| 形番 （ご注文形番） | 質量 （約） | 形番 （ご注文形番） | 質量 （約） | |||
| フレーム取付けタイプ | 1 | R、Y、G | LD6A-1GQ※-□ | 220 | LD6A-1GZQ※-□ | 310 |
| S、W | ||||||
| 2 | RY、RG | LD6A-2GQ※-□□ | 260 | LD6A-2GZQ※-□□ | 350 | |
| 3 | RYG | LD6A-3GQ※-□□□ | 300 | LD6A-3GZQ※-□□□ | 390 | |
| RYS | ||||||
| 4 | RYSG | LD6A-4GQ※-□□□□ | 340 | LD6A-4GZQ※-□□□□ | 430 | |
| 5 | RYSGW | LD6A-5GQ※-□□□□□ | 380 | LD6A-5GZQ※-□□□□□ | 470 | |
| 壁取付けタイプ | 1 | R、Y、G | LD6A-1WQ※-□ | 225 | LD6A-1WZQ※-□ | 315 |
| S、W | ||||||
| 2 | RY、RG | LD6A-2WQ※-□□ | 265 | LD6A-3WZQ※-□□ | 355 | |
| 3 | RYG | LD6A-3WQ※-□□□ | 305 | LD6A-3WQ※-□□□ | 395 | |
| RYS | ||||||
| 4 | RYSG | LD6A-4WQ※-□□□□ | 345 | LD6A-4WZQ※-□□□□ | 435 | |
| 5 | RYSGW | LD6A-5WQ※-□□□□□ | 385 | LD6A-5WZQ※-□□□□□ | 475 | |
| 直取付けタイプ | 1 | R、Y、G | LD6A-1DQ※-□ | 185 | LD6A-1DZQ※-□ | 275 |
| S、W | ||||||
| 2 | RY、RG | LD6A-2DQ※-□□ | 225 | LD6A-2DZQ※-□□ | 315 | |
| 3 | RYG | LD6A-3DQ※-□□□ | 265 | LD6A-3DZQ※-□□□ | 355 | |
| RYS | ||||||
| 4 | RYSG | LD6A-4DQ※-□□□□ | 305 | LD6A-4DZQ※-□□□□ | 395 | |
| 5 | RYSGW | LD6A-5DQ※-□□□□□ | 345 | LD6A-5DZQ※-□□□□□ | 435 | |
| ポール取付けタイプ （円形台座付） | 1 | R、Y、G | LD6A-1PQ※-□ | 645 | LD6A-1PZQ※-□ | 735 |
| S、W | ||||||
| 2 | RY、RG | LD6A-2PQ※-□□ | 685 | LD6A-2PZQ※-□□ | 775 | |
| 3 | RYG | LD6A-3PQ※-□□□ | 725 | LD6A-3PZQ※-□□□ | 815 | |
| RYS | ||||||
| 4 | RYSG | LD6A-4PQ※-□□□□ | 765 | LD6A-4PZQ※-□□□□ | 855 | |
| 5 | RYSGW | LD6A-5PQ※-□□□□□ | 805 | LD6A-5PZQ※-□□□□□ | 895 | |
| ポール取付けタイプ （L形金具付） | 1 | R、Y、G | LD6A-1KQ※-□ | 640 | LD6A-1KZQ※-□ | 730 |
| S、W | ||||||
| 2 | RY、RG | LD6A-2KQ※-□□ | 680 | LD6A-2KZQ※-□□ | 770 | |
| 3 | RYG | LD6A-3KQ※-□□□ | 720 | LD6A-3KZQ※-□□□ | 810 | |
| RYS | ||||||
| 4 | RYSG | LD6A-4KQ※-□□□□ | 760 | LD6A-4KZQ※-□□□□ | 850 | |
| 5 | RYSGW | LD6A-5KQ※-□□□□□ | 800 | LD6A-5KZQ※-□□□□□ | 890 | |
- 形番の※には本体色の指定記号が入る。（色番号）：B（ダークグレー）、W（ライトグレー）
- 照光色は製品上段より指定する。型番□には照光色の指定記号が入る。□：R（赤）、Y（黄）、S（青）、G（緑）、W（ピュアホワイト）
注意・禁止事項
- 本製品は、同色は同時に点灯します。同色を別々に点灯させることはできませんのでご注意ください。
- 例）3段の積層表示灯について「1段目：赤、2段目：赤、3段目：赤」でご購入された場合、この3層は同時に点灯します。
- 「1段目の赤だけ光らせる」といったことはできませんのでご注意ください。
※上記以外の製品情報につきましては、カタログを参照してください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,420円12,315円 ( 13,547円 ) | 在庫品1日目当日出荷可能 |
11,020円 ( 12,122円 ) | 在庫品1日目当日出荷可能 |
13,280円 ( 14,608円 ) | 在庫品1日目当日出荷可能 |
12,380円 ( 13,618円 ) | 在庫品1日目当日出荷可能 |
12,820円 ( 14,102円 ) | 在庫品1日目当日出荷可能 |
12,820円 ( 14,102円 ) | 在庫品1日目当日出荷可能 |
16,420円 ( 18,062円 ) | 在庫品1日目当日出荷可能 |
16,420円 ( 18,062円 ) | 在庫品1日目当日出荷可能 |
17,320円 ( 19,052円 ) | 在庫品1日目当日出荷可能 |
16,420円 ( 18,062円 ) | 在庫品1日目当日出荷可能 |
14,620円 ( 16,082円 ) | 在庫品1日目当日出荷可能 |
18,220円 ( 20,042円 ) | 在庫品1日目当日出荷可能 |
18,680円 ( 20,548円 ) | 在庫品1日目当日出荷可能 |
15,080円 ( 16,588円 ) | 在庫品1日目当日出荷可能 |
15,980円 ( 17,578円 ) | 在庫品1日目当日出荷可能 |
18,680円 ( 20,548円 ) | 在庫品1日目当日出荷可能 |
11,615円 ( 12,777円 ) | 在庫品1日目当日出荷可能 |
20,090円 ( 22,099円 ) | 在庫品1日目当日出荷可能 |
22,490円 ( 24,739円 ) | 在庫品1日目当日出荷可能 |
24,080円 ( 26,488円 ) | 在庫品1日目当日出荷可能 |
21,580円16,185円 ( 17,804円 ) | 在庫品1日目当日出荷可能 |
24,080円14,402円 ( 15,842円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
楕円形状、ストライプデザインのLED積層表示灯。
【特長】
・装置のイメージをスタイリッシュに演出。
・各方向からの高い視認性を実現する独自のレンズ形状を採用。
・機械や装置のデザインに合わせた選択が可能。
・点滅周期は国際規格IEC60073に適合した、1.75Hz（約105点滅／1分間）を採用。
・クリアレンズタイプも完備。
【用途】
・銀行、証券会社、病院、福祉施設などに。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 本製品は、同色は同時に点灯します。同色を別々に点灯させることはできませんのでご注意ください。
例）3段の積層表示灯について「1段目：赤、2段目：赤、3段目：赤」でご購入された場合、この3層は同時に点灯します。
「1段目の赤だけ光らせる」といったことはできませんのでご注意ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
