CWシリーズ 低圧変流器用絶縁キャップ
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
CW形低圧変流器用絶縁キャップの特長
圧着端子を付けたまま取付けることができる。
端子部全体を覆うため、充電部の露出はなし。
製品形状にあわせた専用の絶縁キャップなので取付け後も製品の高さはほとんど変わらない。
半透明なので取付けた状態で端子の締付けが確認できる。
形名
| 形名 | 適用機種 |
|---|---|
| CW-M1 | CW-L,LP,LM,LS,LMS形CT 2000A以下の二次端子 |
| CW-M2 | CW-LP,LS形CTの一次端子 |
| CW-M3 | CW-40LM,15LMS 2500～4000Aの二次端子 |
適用機種一覧表
| CT形名 | 定 格 | 絶縁キャップ | 備 考 | ||
|---|---|---|---|---|---|
| CW-M1 | CW-M2 | CW-M3 | |||
| CW-5L | 60～750A | 2コ | － | － | 二次端子に使用 |
| CW-15L | 100～750A | 2コ | － | － | 〃 |
| CW-40L | 150～750A | 2コ | － | － | 〃 |
| CW-5LP | 1～50A | 2コ | 2コ | － | 一次端子，二次端子に使用 |
| CW-15LP | 1～50A | 2コ | 2コ | － | 〃 |
| CW-40LP | 1～50A | 2コ | 2コ | － | 〃 |
| CW-15LM | 150～750A | 2コ | － | － | 二次端子に使用 |
| CW-40LM, 15LMS | 200～2000A | 2コ | － | － | 〃 |
| CW-40LM, 15LMS | 2500～4000A | － | － | 2コ | 〃 |
| CW-15LM | 1500～4000A | － | － | 2コ | 〃 |
| CW-15LS | 5～30A | 2コ | 2コ | － | 一次端子，二次端子に使用 |
| CW-15LS | 40～750A | 2コ | － | － | 二次端子に使用 |

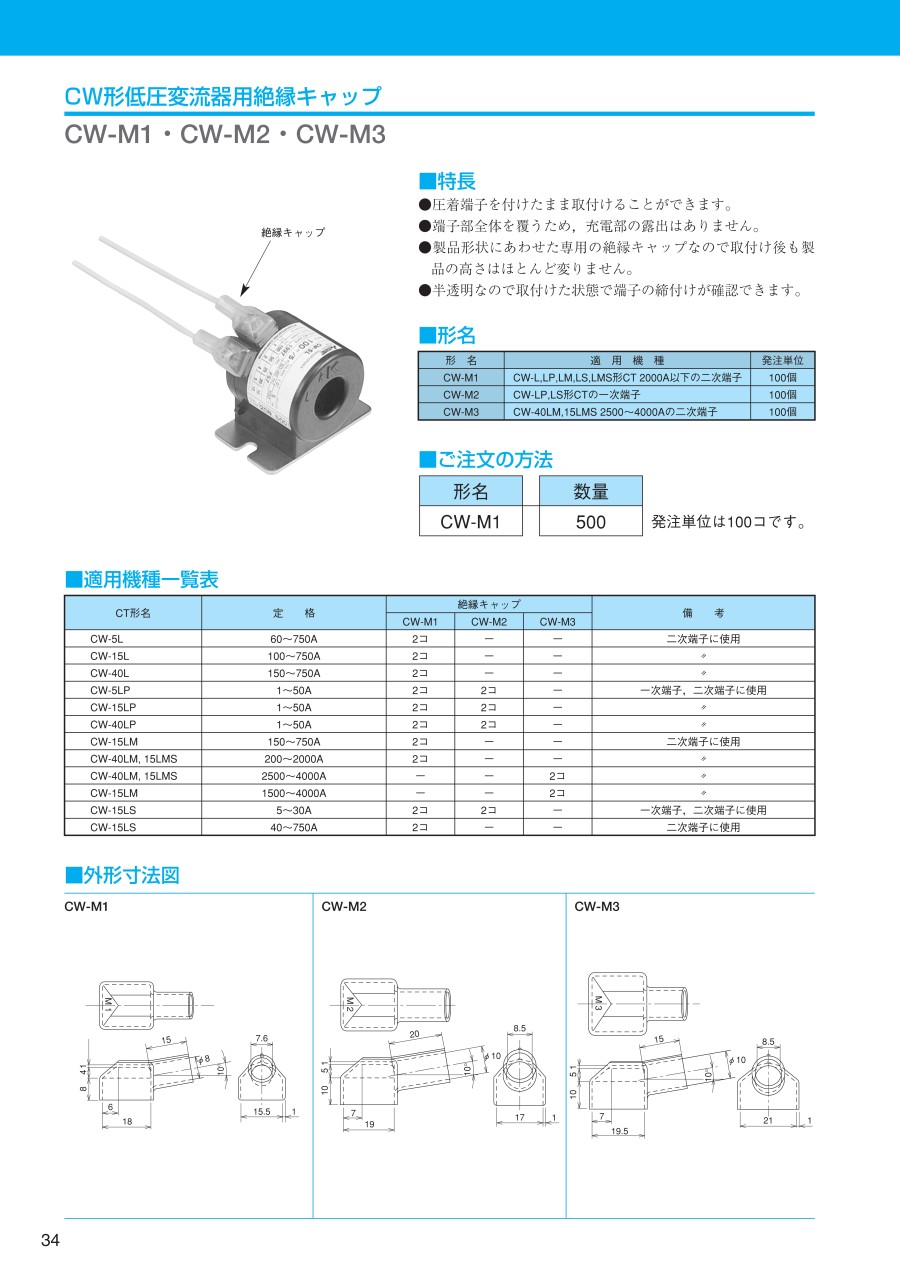

CW形低圧変流器用絶縁キャップの外形寸法図
CW-M1
CW-M2
CW-M3
詳細情報
基本情報
CW形低圧変流器用絶縁キャップ。
【特長】
・圧着端子を付けたまま取付けることができます。
・端子部全体を覆うため、充電部の露出はありません。
・製品形状にあわせた専用の絶縁キャップなので取付け後も製品の高さはほとんど変りません。
・半透明なので取付けた状態で端子の締付けが確認できます。
【用途】
・低圧用変流器用キャップ。
