商品情報

LF1A形LED照明ユニットの仕様

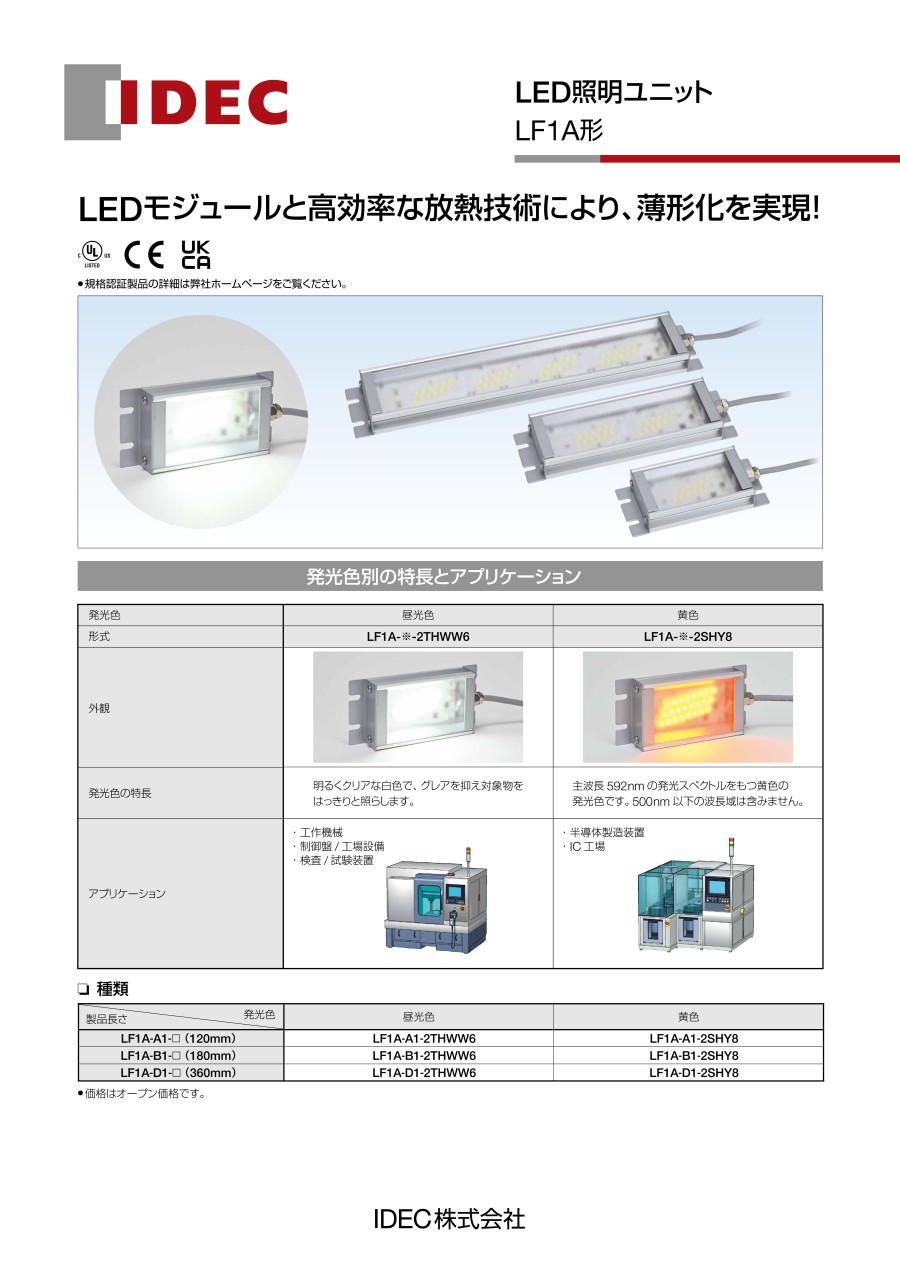

LF1A形LED照明ユニットの外観

LF1A形LED照明ユニットの使用例

製品仕様

形番		LF1A-※-2THWW6 LF1A-※-2TLWW6	LF1A-※-2SHY8 LF1A-※-2SHR8
定格電圧		DC24V（無極性）（電圧範囲：DC21.6～26.4V）
入力電流（typ.）（定格入力時）	3灯×2列	75mA	90mA
	6灯×2列	150mA	180mA
	12灯×2列	300mA	360mA
定格電力（typ.）（定格入力時）	3灯×2列	1.8W	2.2W
	6灯×2列	3.6W	4.4W
	12灯×2列	7.2W	8.7W
絶縁抵抗		100MΩ（DC500Vメガにて）
耐電圧		AC1,000V 1分間（充電部-非充電部間）
耐振動（耐久）		5～55Hz、片振幅0.5mm、20m/s²
耐衝撃（耐久）		980m/s²
使用周囲温度		-20～+50℃（ただし、氷結しないこと）
使用相対湿度		45～85%RH（ただし、結露なきこと）
保存周囲温度		-25～+70℃（ただし、氷結しないこと）
使用雰囲気		腐食ガス不可
寿命		40,000時間（照度が初期値の70%以上を維持する総点灯時間。Ta=25℃）
質量（約）		LF1A-A1形：190g、LF1A-B1形：270g、LF1A-D1形：470g
保護構造		IP40（IEC 60529）
材質		本体：アルミエンドプレート：SPCC レンズ：PMMA ケーブルグランド：黄銅ケーブル：PVC

注）LEDの寿命は使用環境・使用条件などにより異なります。

製品仕様

形番		LF1A-※-2THWW6	LF1A-※-2TLWW6	LF1A-※-2SHY8	LF1A-※-2SHR8
発光色		白色	電球色	黄色	赤色
光度（typ.）（LEDモジュール単体）		6,000mcd	4,000mcd	4,000mcd	2,500mcd
色温度（typ.）／主波長（typ.）		5,500K	2,800K	590nm	625nm
参考照度（typ.）直下 at 50cm	3灯×2列	190 lx	130 lx	130 lx	85 lx
	6灯×2列	380 lx	260 lx	260 lx	170 lx
	12灯×2列	760 lx	520 lx	520 lx	340 lx

※LED素子にはバラツキがあるため、同一形番製品でも製品ごとに発光色や明るさが異なることがあります。

照度分布図
X：製品長手方向、Y：短手方向、12灯×2列、白色発光の場合

外形寸法図

（単位：mm）

回路図

（単位：mm）

形番	A	B	C
LF1A-A1-※	120	92	108
LF1A-B1-※	180	152	168
LF1A-D1-※	300	272	288

（単位：mm）

※その他型番、仕様等につきましてはカタログを参照してください。

型番リスト

表示件数

型番

注文停止中

LED色

照度

(lx)

保護等級

代表規格

寸法長さ

(mm)

寸法幅

(mm)

寸法厚み

(mm)

仕様

LED配列

RoHS?

最小発注数量

黄色	130	[有] IP40	UL / CUL / CSA	120	55	22	標準	3灯×2列	-	1個
[白色] 白色	190	[有] IP40	UL / CUL / CSA	120	55	22	標準	3灯×2列	10	1個
[白色] 白色	380	[有] IP40	UL / CUL / CSA	180	55	22	標準	6灯×2列	10	1個
黄色	520	[有] IP40	UL / CUL / CSA	300	55	22	標準	12灯×2列	-	1個
[白色] 白色	760	[有] IP40	UL / CUL / CSA	300	55	22	標準	12灯×2列	10	1個
電球色	520	[有] IP40	UL / CUL / CSA	300	55	22	標準	12灯×2列	-	1個

通常単価(税別) (税込単価)	通常出荷日

23,510円5,877円 ( 6,465円 )	在庫品1日目当日出荷可能
23,510円 ( 25,861円 )	在庫品1日目当日出荷可能
36,850円 ( 40,535円 )	在庫品1日目当日出荷可能
58,250円52,425円 ( 57,668円 )	2日目
57,670円 ( 63,437円 )	在庫品1日目当日出荷可能
57,670円14,417円 ( 15,859円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

標準タイプLEDモジュールと高効率な放熱技術により、薄形化を実現した照明ユニット。
【特長】
・蛍光灯に比べ約1/3の省電力で、省エネルギー。
・約40,000時間の長寿命・メンテナンスフリー。
・LEDモジュールと高効率な放熱技術により、低発熱。
・22mmの薄型スリム形状で、機械内部の狭所や装置の隙間など、せまい場所でも取付可能。
・発行色は、白色、電球色、黄色、赤色の全4色。
【用途】
・機械内部の狭所や装置の隙間など、せまい場所でも取付可能。
