ＩＤＥＣ

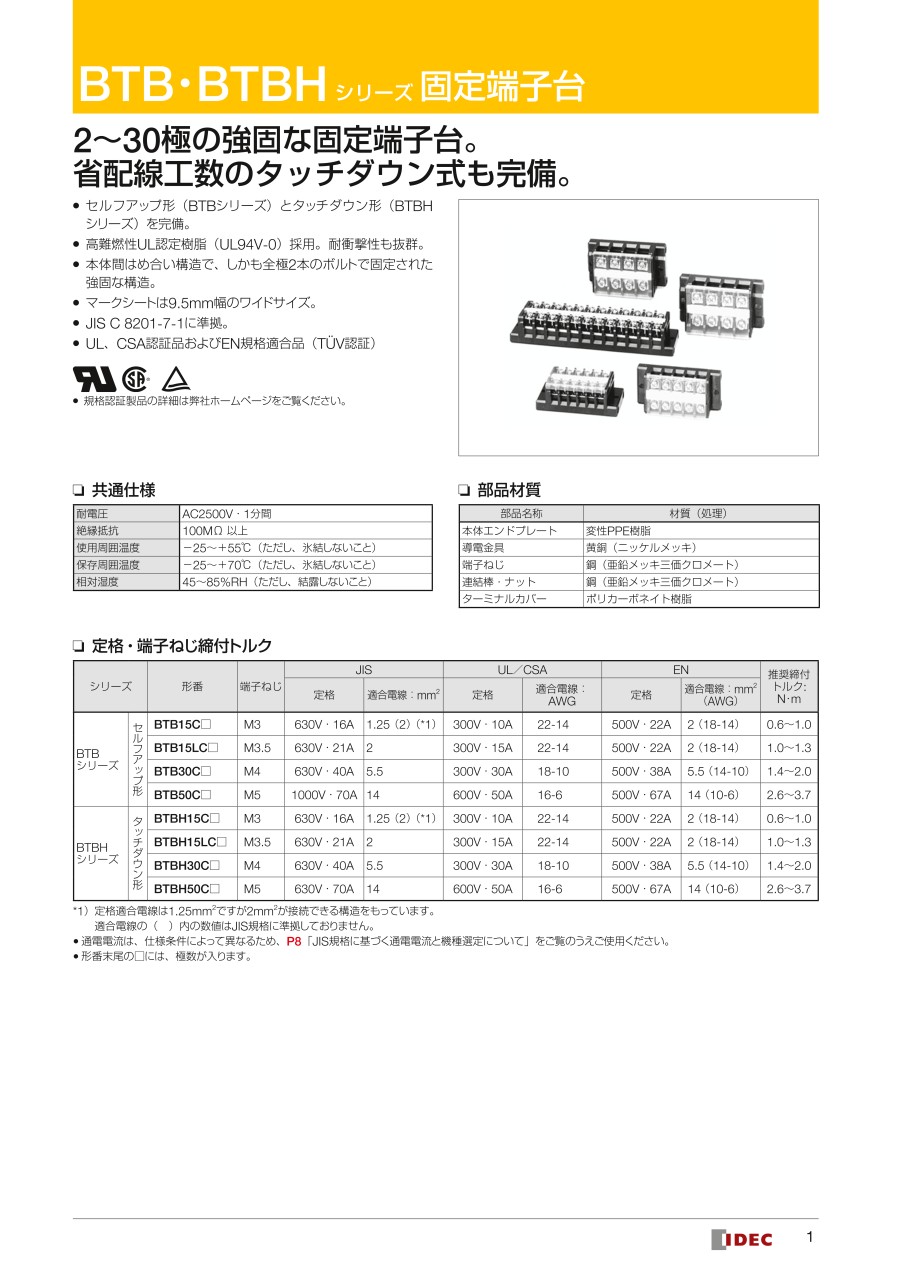

BTBHシリーズ固定端子台

BTBHシリーズ固定端子台
  • 結線方式
    ネジ
  • 取付方式
    直付け
  • 部品/完成品
    組上完成品
  • 入出力数
    1対1
  • 仕様
    タッチダウン形
  • カバー(付属)
    有
  • 銘板(付属)
    有
  • わたり
    可
  • 端子カバー
    着脱式
  • UL規格
    ○
  • CSA規格
    ○
  • TÜV規格
    ○

ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
  • 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
未確定：候補が4型番あります。
    数量：

    商品情報

    製品仕様

    製品仕様

    耐電圧AC2500V・1分間
    絶縁抵抗100MΩ 以上
    使用周囲温度-25～+55℃（ただし、氷結しないこと）
    保存周囲温度-25～+70℃（ただし、氷結しないこと）
    相対湿度45～85%RH（ただし、結露しないこと）

    部品材質

    部品名称材質（処理）
    本体エンドプレート変性PPE樹脂
    導電金具黄銅（ニッケルメッキ）
    端子ねじ鋼（亜鉛メッキ三価クロメート）
    連結棒・ナット鋼（亜鉛メッキ三価クロメート）
    ターミナルカバーポリカーボネイト樹脂

    製品仕様

    準拠および規格認証JISUL/CSAEN
    定格・仕様定格絶縁電圧630V300V500V
    適合電線1.25mm2（2mm2）（*1）22-14AWG2mm2（18-4AWG）
    通電電流16A10A22A
    端子ねじM3
    適合圧着端子1.25-3（2・3）
    圧着端子の最大取付数2
    推奨締付トルク0.6～1.0N・m
    アクセサリ：渡り金具BNJ36形、BNJ36B形、BNJ36F形、BNJ36FB形

    *1）定格適合電線は1.25mm2ですが2mm2が接続できる構造をもっています。
    適合電線の（ ）内の数伯はJIS規格に準拠しておりません。

    製品仕様

    準拠および規格認証JISUL/CSAEN
    定格・仕様定格絶縁電圧630V300V500V
    適合電線2mm2 22-14AWG2mm2（18-4AWG）
    通電電流21A15A22A
    端子ねじM3.5
    適合圧着端子2-3.5
    圧着端子の最大取付数2
    推奨締付トルク1.0～1.3N・m
    アクセサリ：渡り金具BNJ46形、BNJ46B形、BNJ46F形、BNJ46FB形

    製品仕様

    準拠および規格認証JISUL/CSAEN
    定格・仕様定格絶縁電圧630V300V500V
    適合電線5.5mm2 18-10AWG5.5mm2（14-10AWG）
    通電電流40A30A38A
    端子ねじM4
    適合圧着端子1.25-4～5.5-4
    圧着端子の最大取付数2
    推奨締付トルク1.4～2.0N・m
    アクセサリ：渡り金具BNJ56形、BNJ56B形、BNJ56F形、BNJ56FB形

    製品仕様

    準拠および規格認証JISUL/CSAEN
    定格・仕様定格絶縁電圧630V600V500V
    適合電線14mm2 16-6AWG14mm2（10-6AWG）
    通電電流70A50A67A
    端子ねじM5
    適合圧着端子1.25-5～14-5
    圧着端子の最大取付数2
    推奨締付トルク2.6～3.7N・m
    アクセサリ：渡り金具BNJ62形、BNJ62B形

    適合圧着端子

    BTBHシリーズ固定端子台 圧着端子01

    BTBH15C形

    BTBHシリーズ固定端子台 圧着端子02

    BTBH15LC形

    BTBHシリーズ固定端子台 圧着端子03

    BTBH30C形

    BTBHシリーズ固定端子台 圧着端子04

    BTBH50C形



    外形図

    BTBHシリーズ固定端子台 外形図01

    BTBH15C□形（端子間ピッチ8.5mm）


    BTBHシリーズ固定端子台 外形図02

    BTBH15LC□形（端子間ピッチ10.5mm）


    BTBHシリーズ固定端子台 外形図03

    BTBH30C□形（端子間ピッチ12mm）


    BTBHシリーズ固定端子台 外形図04

    BTBH50C□形（端子間ピッチ15.5mm）



    規格表

    BTBHシリーズ固定端子台 規格表01

    *1）定格適合用線は1.25mm2ですが2mm2が接続できる構造をもっています。適合電線の（ ）内の数値はJIS規格に準拠しておりません。
    ・通電電流は、仕様条件によって異なります。
    ・形番末尾の口には、極数が入ります。

    型番リスト

    表示件数
  • 1
    • 型番
    BTBH15C5
    BTBH15C20
    BTBH15LC8
    BTBH15LC15

    極数

    (極)

    ネジサイズ

    定格電流（JIS）

    (A)

    定格電流（UL）

    (A)

    端子間ピッチ

    (mm)

    端子幅

    (mm)

    定格適合電線（より線)

    (mm2)

    		RoHS?最小発注数量
    5
    M3
    16
    10
    8.5
    6.7
    1.25(2max)
    -
    1個
    20
    M3
    16
    10
    8.5
    6.7
    1.25(2max)
    -
    1個
    8
    M3.5
    21
    15
    10.5
    8.5
    2
    -
    1個
    15
    M3.5
    21
    15
    10.5
    8.5
    2
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    510円
    ( 561円 )
    在庫品1日目当日出荷可能
    1,310円
    ( 1,441円 )
    在庫品1日目当日出荷可能
    600円
    ( 660円 )
    在庫品1日目当日出荷可能
    1,040円
    ( 1,144円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    2～30極の強固な固定端子台。
    省配線工数のタッチダウン式も完備。
    【特長】
    ・セルフアップ形（BTBシリーズ）とタッチダウン形（BTBHシリーズ）を完備。
    ・高難燃性UL認定樹脂（UL94V-0）採用。
    ・耐衝撃性も抜群。
    ・本体間はめ合い構造で、しかも全極2本のボルトで固定された強固な構造。
    ・マークシートは9.5mm幅のワイドサイズ。
    ・JISC8201-7-1に準拠。
    ・UL、CSA認証品およびEN規格適合品（TUV認証）。

    ご注意

    • 材料や部材入手難などの影響により納期が不安定になっています。
      販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
      注文停止中の商品は、再入荷時期の目途が立っておりません。
    • 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
