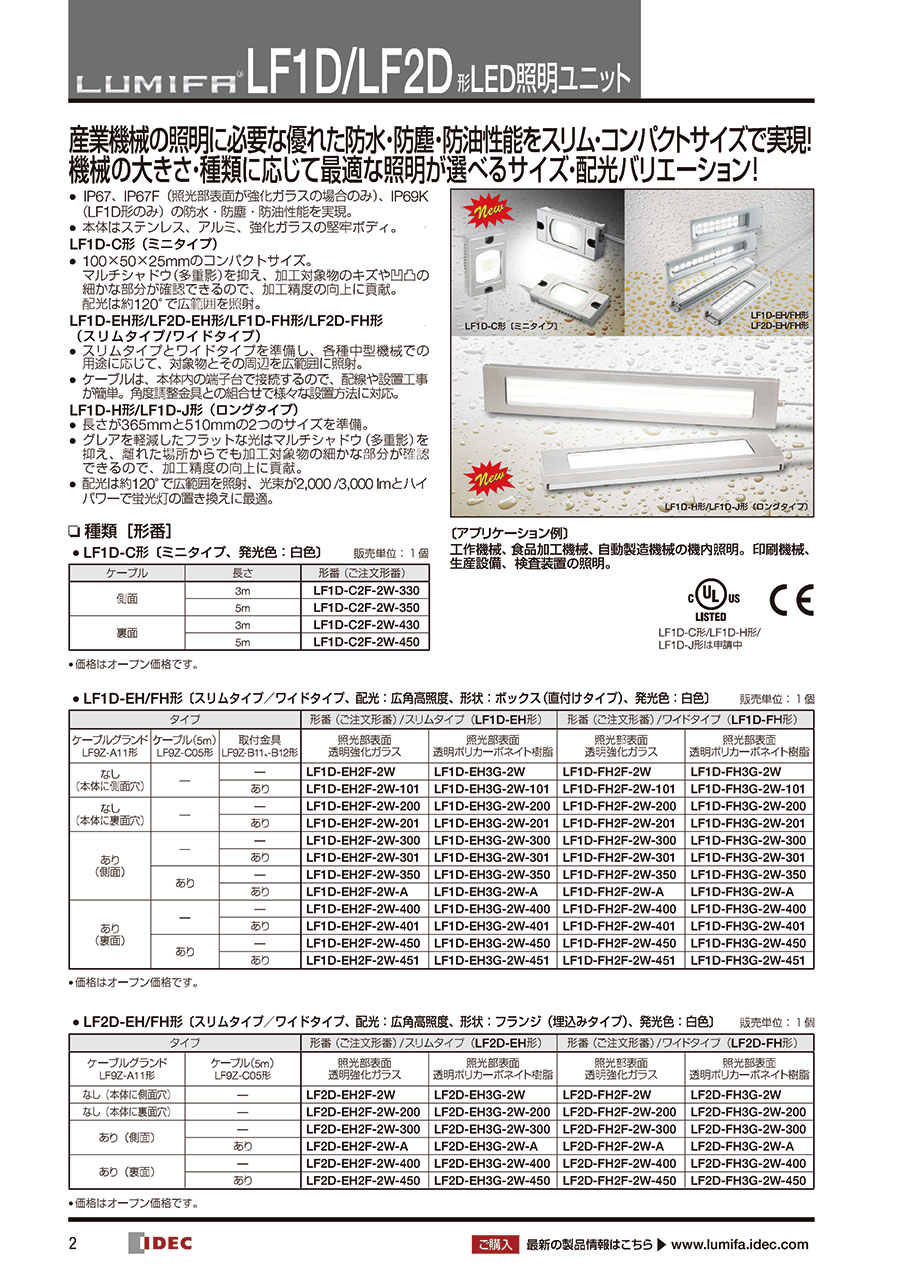

LF1D形/LF2D形 LED照明ユニット
- 通常単価(税別)
- 20,792円～22,889円
- 税込単価
- 22,871円～25,178円
産業機械の照明に必要な優れた防水・防塵・防油性能をスリム・コンパクトサイズで実現。機械の大きさ・種類に...
詳細を確認- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
| 型番 | LF1D-C形 |
|---|---|
| タイプ | ミニタイプ |
| 定格電圧 | DC24V |
| 使用電圧範囲 | DC21.6～26.4V |
| 消費電力（typ.） （定格電圧時） | 4.6W |
| 絶縁抵抗 | 100MΩ以上（DC500Vメガ） |
| 耐電圧 | AC1,000V 50/60Hz 1分間 |
| 耐振動（耐久） | 周波数5～55Hz 片振幅0.5mm |
| 耐衝撃（耐久） | 1,000m/s2 |
| 使用周囲温度 | -30～+55℃ （ただし、氷結しないこと） |
| 使用相対湿度 | 45～85%RH （ただし、結露しないこと） |
| 保存周囲温度 | -35～+70℃ （ただし、氷結しないこと） |
| 使用雰囲気 | 腐食ガス不可 |
| 寿命（注1） | 50,000時間（照度が初期値の70%以上を維持する総点灯時間。Ta=25℃） |
| 保護構造（注2） | IP67 （全機種）、IP67F（照光部表面が強化ガラスの場合のみ）、IP69K（LF1D形のみ） |
| 主要部材質 （注3） | 本体 アルミ フロントカバー：ステンレス 照光部表面：強化ガラス |
| 質量（約） | LF1D-C2F-2W-350形：420g |
注1）LEDの寿命は、使用環境・使用条件などにより異なります。
注2）IP67はIEC60529、IP67FはJIS C 0920、IP69KはDIN40050-9の規格の試験条件によるものです。お客様のあらゆる使用環境に対して保証するものではありません。
外形図
LF1D-C形（ミニタイプ）
注）ケーブル裏面出しの機種は穴をあけてご使用ください。
取付用のM5ねじ、ワッシャーは下記をご使用ください。
推奨ねじ
ねじ頭部高さ：9.5mm以下・ねじ頭部径：10mm以下・ねじ長さ：20mm以上
推奨ワッシャー
ワッシャー径：10mm以下
規格表
LF1D-C形（ミニタイプ 発光色：白色）
| ケーブル | 長さ | 型番 |
|---|---|---|
| 側面 | 3ｍ | LF1D-C2F-2W-330 |
| 5ｍ | LF1D-C2F-2W-350 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20,792円 ( 22,871円 ) | 在庫品1日目当日出荷可能 |
22,889円 ( 25,178円 ) | 2日目 |
詳細情報
基本情報
産業機械の照明に必要な優れた防水・防塵・防油性能をスリム・コンパクトサイズで実現。
機械の大きさ・種類に応じて最適な照明が選べるサイズ・配光バリエーション。
【特長】
・IP67、IP67F（照光部表面が強化ガラスの場合のみ）、IP69K（LF1D形のみ）の防水・防塵・防油性能を実現。
・本体はステンレス、アルミ、強化ガラスの堅牢ボディ。
LF1D-C形（ミニタイプ）
・100×50×25mmのコンパクトサイズ。
・マルチシャドウ（多重影）を抑え、加工対象物のキズや凹凸の細かな部分が確認できるので、加工精度の向上に貢献。
・配光は約120°で広範囲を照射。
LF1D-EH形/LF2D-EH形/LF1D-FH形/LF2D-FH形（スリムタイプ/ワイドタイプ）
・スリムタイプとワイドタイプを準備し、各種中型機械での用途に応じて、対象物とその周辺を広範囲に照射。
・ケーブルは、本体内の端子台で接続するので、配線や設置工事が簡単。角度調整金具との組合せで様々設置方法に対応。
LF1D-H形/LF1D-J形（ロングタイプ）
・長さが365mmと510mmの2つのサイズを準備。
・グレアを軽減したフラットな光はマルチシャドウ（多重影）を抑え、離れた場所からでも加工対象物の細かな部分が確認できるので、加工精度の向上に貢献。
・配光は約120°で広範囲を照射、光束が2000/3000lmとハイパワーで蛍光灯の置き換えに最適。
ご注意
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
