NC1V形サーキットプロテクタ

NC1V形サーキットプロテクタ NC1V-3100-20AA
  • 数量スライド割引
  • 当日出荷可能
通常単価(税別)
5,279円
税込単価
5,807円

主回路端子はIDEC独自の「SS端子」を採用し、使いやすさと安全性を追求したサ...

詳細情報を確認する
  • 極性有無
    有
  • 寸法 高さ (mm)
    78.8
  • 寸法 奥行き (mm)
    72.6
  • 外観
    フラットハンドル式
  • 取付方式
    ネジ/DINレール

ご注意

  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。
  • 【取扱終了情報】在庫無くなり次第、ミスミで受注受付を終了します。推奨代替品はございません。
  • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
  • 2026年6月1日出荷分より順次、付属装置（補助接点端子）、表示灯端子、リレートリップ端子が付いていない極をもつ製品 に仕様変更がございます。
    詳細は商品情報下部よりご確認をお願いいたします。
    ※ 実施時期前であっても、受注状況に応じて変更品を出荷させていただく場合があります。
    ※ ご購入時期、数量により変更前後の新旧製品が混在する場合があります。予めご了承ください。

型番:

NC1V-3100-20AA
解除
    数量：
    －閉じる

    NC1V-3100-20AAの仕様・寸法情報

    定格遮断容量 AC250Vの時(kA)
    2.5kA
    定格遮断容量　AC250V/DC60V以外の電圧条件
    -
    極数
    3極
    定格電圧
    AC250V
    定格電流(A)
    20
    動作特性
    [中速] 中速
    極性有無
    有
    警報出力有無
    無
    代表規格
    PSE / CE / UL / TUV / CCC / CSA
    寸法 高さ(mm)
    78.8
    寸法 幅(mm)
    52.5
    寸法 奥行き(mm)
    72.6
    定格遮断容量 DC65Vの時
    -
    定格遮断容量 DC125Vの時
    -
    外観
    フラットハンドル式
    内部回路
    シリーズトリップ
    主端子形状
    M4ネジ（SS端子）
    イナーシャディレイ
    無
    取付方式
    ネジ/DINレール
    補助接点構成
    無
    適用回路
    AC用
    電圧引外しコイル電圧
    -
    RoHS?
    10
    -
    -

    商品情報

    製品仕様

    NC1V形サーキットプロテクタ:関連画像

    NC1V形の外観

    特長

    • 「SS端子」により、配線工数を大幅に削減可能。「SS端子」のねじアップ構造により、丸圧着端子の取付けが容易。
    • トリップフリー構造により、事故回路状態で誤ってハンドルをオン側に操作しても、確実に回路を遮断。
    • 1極：幅17.5mm、2極：幅35.0mm、3極：幅52.5mm
    • フラットハンドル形状
    • 定格遮断電流：2,500A
    適用規格 認証機関・ファイルNo.
    UL 1077 UL Recognition ファイル No.E68029
    CSA C22.2 No.235 CSAファイルNo. LR83454
    EN60934 テュフズード
    EN60947-2 自己宣言（欧州低電圧指令による）
    GB17701 CCC No.2008010307265840
    電気用品安全法技術基準 （財）電気安全環境研究所（JET）

    1極形の外形寸法図

    NC1V形サーキットプロテクタ:関連画像

    NC1V-1100（付属装置無し）の寸法図（単位：mm）

    NC1V形サーキットプロテクタ:関連画像

    NC1V-1111（補助接点付）の寸法図（単位：mm）

    NC1V形サーキットプロテクタ:関連画像

    NC1V-1500（リレートリップ）の寸法図（単位：mm）



    2極形の外形寸法図

    NC1V形サーキットプロテクタ:関連画像

    NC1V-2100（付属装置無し）の寸法図（単位：mm）

    NC1V形サーキットプロテクタ:関連画像

    NC1V-2111（補助接点1個）／NC1V-2112（補助接点2個）／NC1V-2121（警報接点1個）／NC1V-2131（補助接点1個 ＋警報接点1個）の寸法図（単位：mm）

    NC1V形サーキットプロテクタ:関連画像

    NC1V-2500（リレートリップ）の寸法図（単位：mm）



    3極形の外形寸法図

    NC1V形サーキットプロテクタ:関連画像

    NC1V-3100（付属装置無し）の寸法図（単位：mm）

    NC1V形サーキットプロテクタ:関連画像

    NC1V-3111（補助接点1個）／NC1V-3112（補助接点2個）／NC1V-3113（補助接点3個）／NC1V-3121（警報接点1個）／NC1V-3131（補助接点1個 ＋警報接点1個）／NC1V-3132（補助接点2個 ＋警報接点1個）の寸法図（単位：mm）

    NC1V形サーキットプロテクタ:関連画像

    NC1V-3500（リレートリップ）の寸法図（単位：mm）

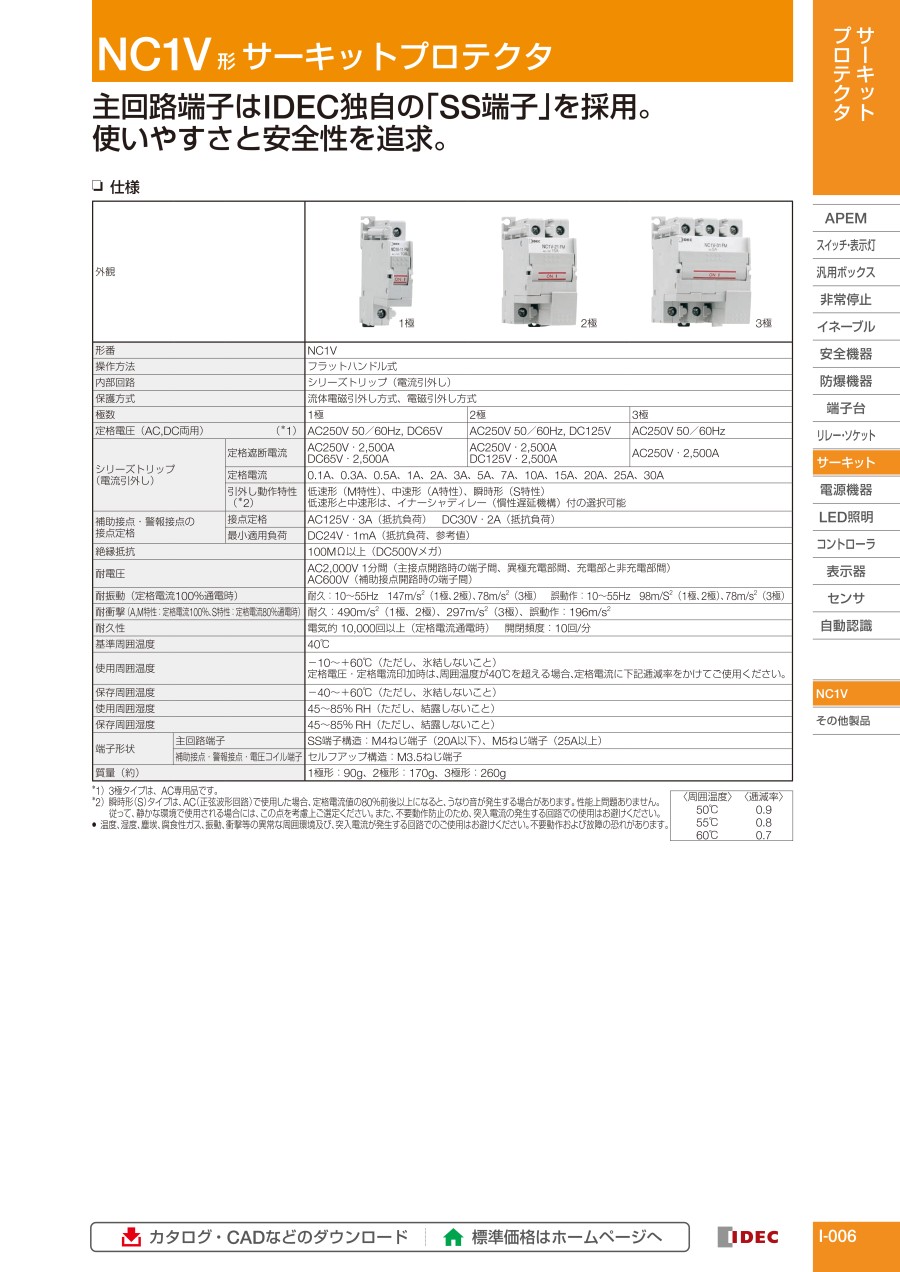

    製品仕様

    形番 NC1V
    操作方法 フラットハンドル式
    内部回路 シリーズトリップ（電流引外し）、リレートリップ（電圧引外し）
    保護方式 流体電磁引外し方式、電磁引外し方式
    極数 1極 2極 3極
    定格電圧（AC,DC両用）（注1） AC250V 50／60Hz,DC65V AC250V 50／60Hz,DC125V AC250V 50／60Hz
    シリーズトリップ（電流引外し） 定格遮断電流 AC250V 2,500A
    DC65V 2,500A    		 AC250V 2,500A
    DC125V 2,500A    		 AC250V 2,500A
    定格電流 0.1A、0.3A、0.5A、1A、2A、3A、5A、7A、10A、15A、20A、25A、30A
    引外し動作特性（注2） 低速形（M特性）、中速形（A特性）、瞬時形（S特性）
    低速形と中速形は、イナーシャディレー（慣性遅延機構）付の選択可能
    リレートリップ（電圧引外し）（注3） 定格電流 30A
    電圧引外しコイル電圧 DC24～48V（at 25℃）
    電圧印加時間10sec以内、動作時間0.1sec以内（定格電圧印加時）
    補助接点・警報接点の接点定格 接点定格 AC125V 3A（抵抗負荷） DC30V 2A（抵抗負荷）
    最小適用負荷 DC24V 1mA（抵抗負荷、参考値）
    絶縁抵抗 100MΩ以上（DC500Vメガ）
    耐電圧 AC2,000V 1分間（主接点開路時の端子間、異極充電部間、充電部と非充電部間）
    AC600V（補助接点開路時の端子間）
    耐振動（定格電流100%通電時） 耐久：10～55Hz 147m/s2（1極、2極）、78m/s2（3極） 誤動作：10～55Hz 98m/s2（1極、2極）、78m/s2（3極）
    耐衝撃（A,M特性：定格電流100%、S特性：定格電流80%通電時） 耐久：490m/s2（1極、2極）、297m/s2（3極）、誤動作：196m/s2
    耐久性 電気的 10,000回以上（定格電流通電時） 開閉頻度：10回/分
    基準周囲温度 40℃
    使用周囲温度 -10～+60℃（ただし、氷結しないこと）
    定格電圧・定格電流印加時は、周囲温度が40℃を超える場合、定格電流に下記逓減率をかけてご使用ください。
    保存周囲温度 -40～+60℃（ただし、氷結しないこと）
    使用周囲湿度 45～85% RH（ただし、結露しないこと）
    保存周囲湿度 45～85% RH（ただし、結露しないこと）
    端子形状 主回路端子 SS端子構造：M4ねじ端子（20A以下）、M5ねじ端子（25A以上）
    補助接点・警報接点・電圧コイル端子 セルフアップ構造：M3.5ねじ端子
    質量（約） 1極形：90g、2極形：170g、3極形：260g

    注1）3極タイプは、AC専用品です。
    注2）瞬時形（S）タイプは、AC（正弦波形回路）で使用した場合、定格電流値の80%前後以上になると、うなり音が発生する場合があります。性能上問題ありません。従って、静かな環境で使用される場合には、この点を考慮上ご選定ください。また、不要動作防止のため、突入電流の発生する回路での使用はお避けください。
    注3）リレートリップ形（電圧引外し）は過電流引外し機能なしになります。
    ※温度、湿度、塵埃、腐食性ガス、振動、衝撃等の異常な周囲環境及び、突入電流が発生する回路でのご使用はお避けください。不要動作および故障の恐れがあります。
    周囲温度：50℃、55℃、60℃
    逓減率：0.9、0.8、0.7

    ※上記以外の製品情報につきましては、カタログを参照してください。
