絶縁被覆付閉端接続子 EC形【100～1000個入り】
- 一部SALE 2025/12/26まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,476円～21,368円特別価格
- 税込単価
- 1,624円～23,505円特別価格
複数の撚り線電線の接続用圧着端子。【特長】・絶縁被覆付閉端接続子ECタイプ。【...
詳細情報を確認する
未確定：候補が5型番あります。
商品情報
絶縁被覆付閉端接続子 EC形の仕様
絶縁被覆付閉端接続子（EC形）
EC-05-1
EC-05-1の外形図
外形図
- 材質は接続子部分に無酸素銅管（電気すずめっき）、絶縁体部分にナイロンを使用。
- 定格電圧は300V。
- 定格電流は以下の通り。
EC 05-1：3A、EC 1-1：7A、EC 2-2, EC 2-3：12A、EC 3-1：17A - 使用温度範囲は-40℃～＋105℃。
- 難燃性はUL94V-2（特注品として、UL94V-0 仕様を製作いたします。）

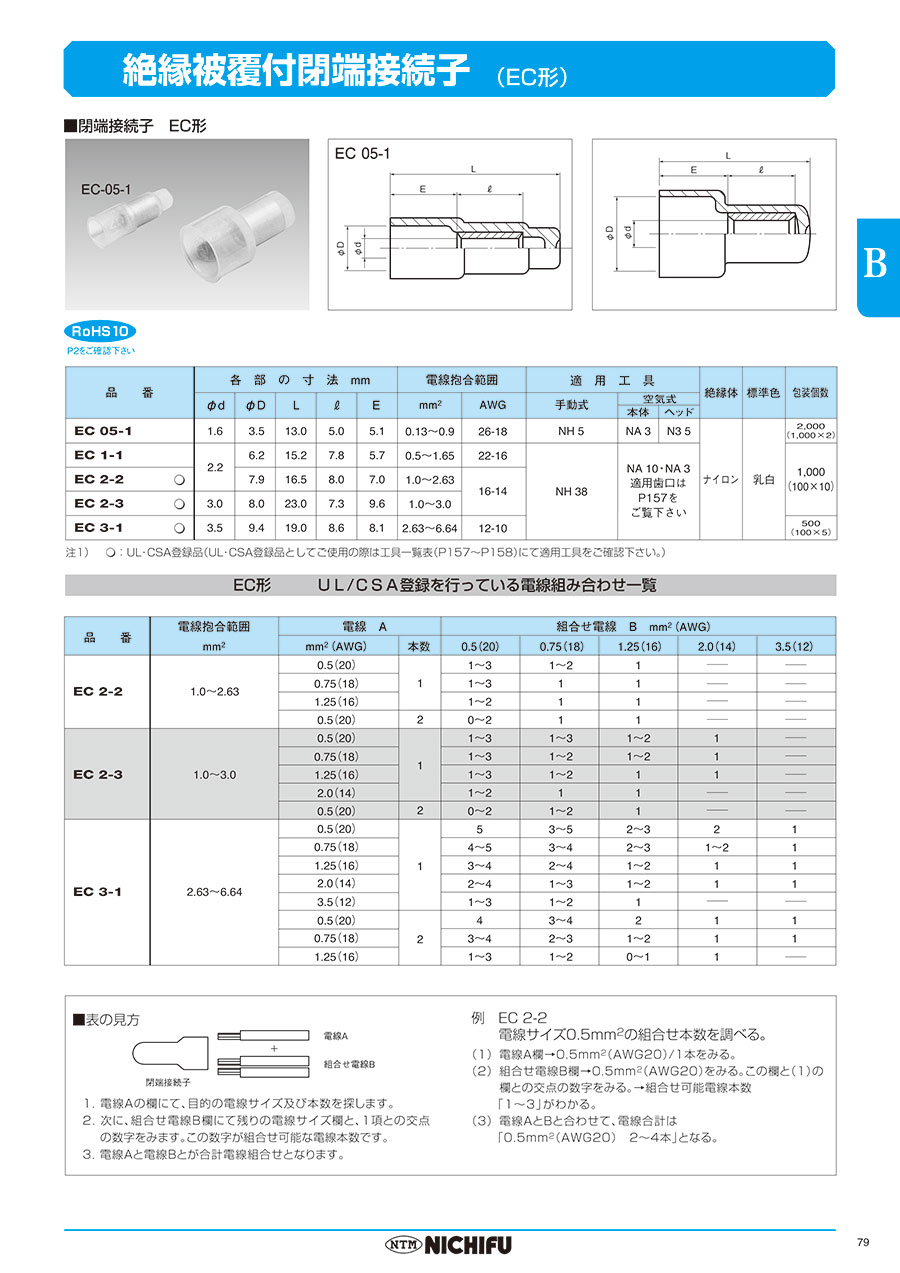

品番・寸法
| 品 番 | 各部の寸法mm | 電線抱合範囲 | 適用工具 | 絶縁体 | 標準色 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| φd | φD | L | l | E | mm2 | AWG | 手動/他 | 空気式 | |||||
| EC 05-1 | 1.6 | 3.5 | 13.0 | 5.0 | 5.1 | 0.13～0.9 | 26-18 | NH 5 | NA 3 | N3 5 | ナイロン | 乳白 | |
| EC 1-1 | 2.2 | 6.2 | 15.2 | 7.8 | 5.7 | 0.5～1.65 | 22-16 | NH 37 NH-63 （EC2-2、EC2-3 専用） | NA 10・NA 3 適用歯口はこちらをご覧下さい | ||||
| EC 2-2 | 7.9 | 16.5 | 8.0 | 7.0 | 1.0～2.63 | 16-14 | NH 36B | ||||||
| EC 2-3 | 3.0 | 8.0 | 23.0 | 7.3 | 9.6 | 1.0～3.0 | |||||||
| EC 3-1 | 3.5 | 9.4 | 19.0 | 8.6 | 8.1 | 2.63～6.64 | 12-10 | ||||||
品番構成
品番構成表
EC形 UL/CSA登録を行っている電線組み合わせ一覧
| 品番 | 電線抱合範囲 mm2 | 電線A | 組合せ電線 B mm2(AWG) | |||||
|---|---|---|---|---|---|---|---|---|
| mm2(AWG) | 本数 | 0.5(20) | 0.75(18) | 1.25(16) | 2.0(14) | 3.5(12) | ||
| EC 2-2 | 1.0～2.63 | 0.5(20) | 1 | 1～3 | 1～2 | 1 | — | — |
| 0.75(18) | 1～3 | 1 | 1 | — | — | |||
| 1.25(16) | 1～2 | 1 | 1 | — | — | |||
| 0.5(20) | 2 | 0～2 | 1 | 1 | — | — | ||
| EC 2-3 | 1.0～3.0 | 0.5(20) | 1 | 1～3 | 1～3 | 1～2 | 1 | — |
| 0.75(18) | 1～3 | 1～2 | 1～2 | 1 | — | |||
| 1.25(16) | 1～3 | 1～2 | 1 | 1 | — | |||
| 2.0(14) | 1～2 | 1 | 1 | — | — | |||
| 0.5(20) | 2 | 0～2 | 1～2 | 1 | — | — | ||
| EC 3-1 | 2.63～6.64 | 0.5(20) | 1 | 5 | 3～5 | 2～3 | 2 | 1 |
| 0.75(18) | 4～5 | 3～4 | 2～3 | 1～2 | 1 | |||
| 1.25(16) | 3～4 | 2～4 | 1～2 | 1 | 1 | |||
| 2.0(14) | 2～4 | 1～3 | 1～2 | 1 | 1 | |||
| 3.5(12) | 1～3 | 1～2 | 1 | — | — | |||
| 0.5(20) | 2 | 4 | 3～4 | 2 | 1 | 1 | ||
| 0.75(18) | 3～4 | 2～3 | 1～2 | 1 | 1 | |||
| 1.25(16) | 1～3 | 1～2 | 0～1 | 1 | — | |||
