ニチフ端子工業

絶縁被覆付閉端接続子（CE形）【5～100個入り】

絶縁被覆付閉端接続子（CE形）
通常単価(税別)
166円～4,066円
税込単価
183円～4,473円
通常出荷日：在庫品1日目～5日目一部当日出荷可能

複数の撚り線電線の接続用端子。【特長】・絶縁被覆の片側が閉じた形状になっている圧着端子。・絶縁被覆付閉...

詳細を確認

よく一緒に見られています

銅線用裸圧着端子（R形） 丸形

ニチフ端子工業

銅線用裸圧着端子（R形） 丸形
通常価格(税別)： 681円 (税込価格：749円)

通常出荷日：在庫品1日目

よく一緒に見られています

絶縁被覆付閉端接続子 EC形

ニチフ端子工業

絶縁被覆付閉端接続子 EC形
通常価格(税別)： 1,476円 (税込価格：1,624円)

通常出荷日：在庫品1日目

未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

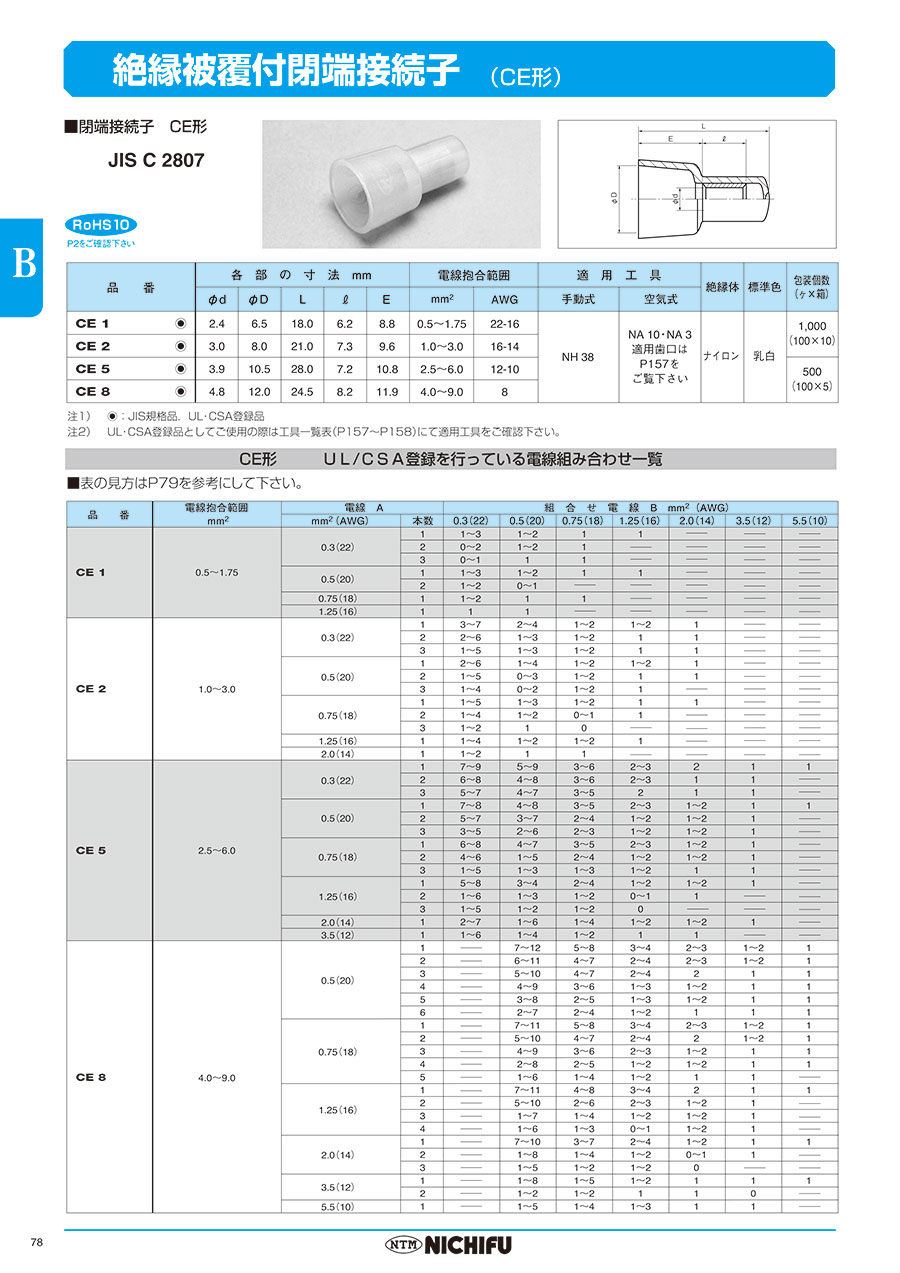

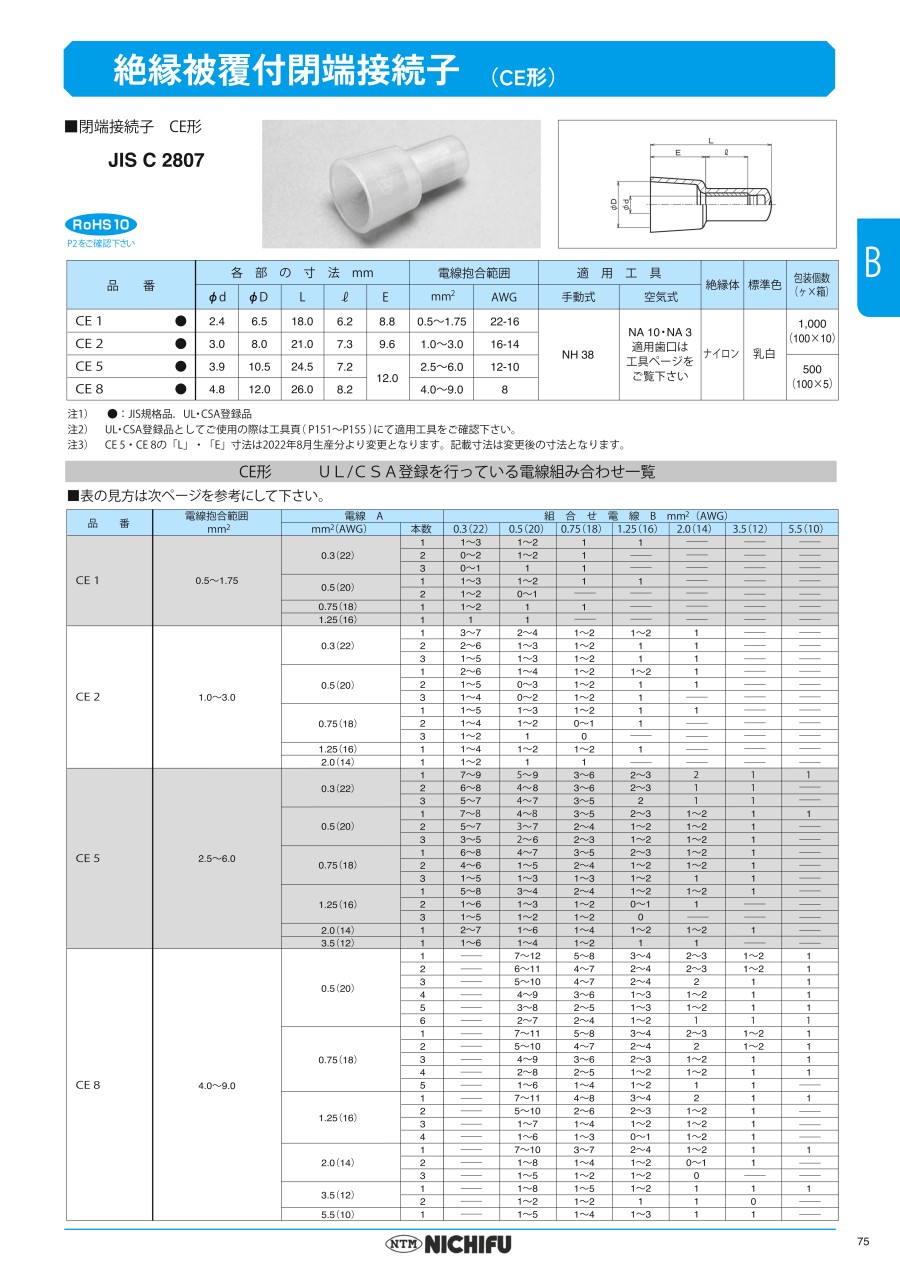

絶縁被覆付閉端接続子（CE形）

JIS C 2807
JIS C 2807

JIS C 2807

外形図

外形図

品番各 部 の 寸 法 mm電線抱合範囲適 用 工 具絶縁体標準色
φdφDLｌEmm2AWG手動/他空気式
CE 12.46.518.06.28.80.5～1.7522-16NH 37
NH 63
（CE-2専用）		NA10・NA3
適用歯口は
P153を
ご覧下さい		ナイロン乳白
CE 23.08.021.07.39.61.0～3.016-14NH 37
NH 63
（CE-2専用）		NH 36B
CE 53.910.528.07.210.82.5～6.012-10
CE 84.812.024.58.211.94.0～9.08NH 36B

JIS規格品、UL・CSA登録品。

CE形 UL/CSA登録を行っている電線組み合わせ一覧

品 番電線抱合範囲電線 A組 合 せ 電 線 B mm2（AWG）
mm2mm2（AWG）0.3（22）0.5（20）0.75（18）1.25（16）2.0（14）3.5（12）5.5（10）
CE 10.5～1.750.3（22）11～31～211---
20～21～21----
30～111----
0.5（20）11～31～211---
21～20～1-----
0.75（18）11～211----
1.25（16）111-----
CE 21.0～3.00.3（22）13～72～41～21～21--
22～61～31～211--
31～51～31～211--
0.5（20）12～61～41～21～21--
21～50～31～211--
31～40～21～21---
0.75（18）11～51～31～211--
21～41～20～11---
31～210----
1.25（16）11～41～21～21---
2.0（14）11～211----
CE 52.5～6.00.3（22）17～95～93～62～3211
26～84～83～62～311-
35～74～73～5211-
0.5（20）17～84～83～52～31～211
25～73～72～41～21～21-
33～52～62～31～21～21-
0.75（18）16～84～73～52～31～21-
24～61～52～41～21～21-
31～51～31～31～211-
1.25（16）15～83～42～41～21～21-
21～61～31～20～11--
31～51～21～20---
2.0（14）12～71～61～41～21～21-
3.5（12）11～61～41～211--
CE 84.0～9.00.5（20）1-7～125～83～42～31～21
2-6～114～72～42～31～21
3-5～104～72～4211
4-4～93～61～31～211
5-3～82～51～31～211
6-2～72～41～2111
0.75（18）1-7～115～83～42～31～21
2-5～104～72～421～21
3-4～93～62～31～211
4-2～82～51～21～211
5-1～61～41～211-
1.25（16）1-7～114～83～4211
2-5～102～62～31～21-
3-1～71～41～21～21-
4-1～61～30～11～21-
2.0（14）1-7～103～72～41～211
2-1～81～41～20～11-
3-1～51～21～20--
3.5（12）1-1～81～51～2111
2-1～21～2110-
5.5（10）1-1～51～41～311-
表の見方

表の見方
1.電線Aの欄にて、目的の電線サイズおよび本数を探す。
2.次に、組合せ電線B欄にて残りの電線サイズ欄と、1項との交点の数字を確認。この数字が組合せ可能な電線本数。
3.電線Aと電線Bとが合計電線組合せ。

型番リスト

表示件数
  • 1
    • 型番
    CE1
    CE1-20P
    CE2
    CE2-20P
    CE5
    CE5-10P
    CE8
    CE8-05P

    内径 d2

    (φ)

    舌部外径

    (mm)

    全長

    (mm)

    適合電線サイズ

    (AWG)

    		RoHS?最小発注数量
    2.4
    6.5
    18
    22～16
    10
    1パック

    100個入り

    2.4
    6.5
    18
    22～16
    10
    1パック

    20個入り

    3
    8
    21
    16～14
    10
    1パック

    100個入り

    3
    8
    21
    16～14
    10
    1パック

    20個入り

    3.9
    10.5
    28
    12～10
    10
    1パック

    100個入り

    3.9
    10.5
    28
    12～10
    10
    1パック

    10個入り

    4.8
    12
    24.5
    8
    10
    1パック

    100個入り

    4.8
    12
    24.5
    8
    10
    1パック

    5個入り

    通常単価(税別) (税込単価)
    通常出荷日
    1,842円
    ( 2,026円 )
    在庫品1日目当日出荷可能
    274円
    ( 301円 )
    5日目
    2,132円
    ( 2,345円 )
    在庫品1日目当日出荷可能
    314円
    ( 345円 )
    5日目
    3,239円
    ( 3,563円 )
    在庫品1日目当日出荷可能
    240円
    ( 264円 )
    5日目
    4,066円
    ( 4,473円 )
    在庫品1日目当日出荷可能
    166円
    ( 183円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    複数の撚り線電線の接続用端子。
    【特長】
    ・絶縁被覆の片側が閉じた形状になっている圧着端子。
    ・絶縁被覆付閉端接続子CEタイプ。
    【用途】
    ・機器内配線において複数電線を重ね合わせての接続に最適。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
