プロテリアル（旧日立金属）

非鉛照射架橋難燃発泡PE横巻きシールド線 UL1691シリーズ

カタログ |

通常単価(税別): 4,555円～68,763円

税込単価: 5,011円～75,639円

通常出荷日：1日目一部当日出荷可能

内部配線に適したシールド線です。本商品は電気用品安全法を取得しておりません。【特長】・難燃性UL：VW...

よく一緒に見られています

プロテリアル（旧日立金属）

通常出荷日：1 日目

よく一緒に見られています

プロテリアル（旧日立金属）

通常出荷日：1 日目

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細

特長

RoHS規制対応のPE絶縁体を使用した環境配慮型電線です。

製品特長

定格：80℃、30V
品名略号（例）：UL1691-SW 1×28AWG（7/0.127）LF
品名コード：157

準拠する規格

規格：UL758

技術情報・設計アイデア

製品仕様

使用温度範囲	0～80℃
取得規格	ULAWM1631・ULAWM1691
曲げ半径	仕上外径×8倍（固定部のみ）

規格表

UL Style	線心数	導体			絶縁体	より合せ径（mm）	横巻シールド	ジャケット	静電容量 at20℃（pF/m）		最大導体抵抗 at20℃ （Ω/km）	許容電流 A(30℃)	概算質量（kg/km）
UL Style	線心数	AWG サイズ	構成（No./mm）	外径（mm）	外径（mm）	より合せ径（mm）	素線径（mm）	外径（mm）	線間	コアーシールド間	最大導体抵抗 at20℃ （Ω/km）	許容電流 A(30℃)	概算質量（kg/km）
1691	1	30	7/0.102	0.30	0.74	-	0.10	1.45	-	130	354	2.99	3.9
		28	7/0.127	0.38	0.95		0.10	1.65		120	223	3.96	5.2
		25	7/0.18	0.54	1.30		0.10	2.00		130	110	5.78	7.5
		24	7/0.203	0.60	1.40		0.10	2.10		130	85.9	6.43	8.9

※許容電流はあくまでも参考値で保証値ではありません。

電流減少係数

周囲温度（℃）	35	40	45	50	55	60	65	70	75
電流減少係数	0.94	0.89	0.83	0.77	0.7	0.63	0.54	0.44	0.31

許容電流値は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）UL1631のAWG28で周囲温度が40℃の場合の許容電流値
3.96×0.89＝3.52（A）

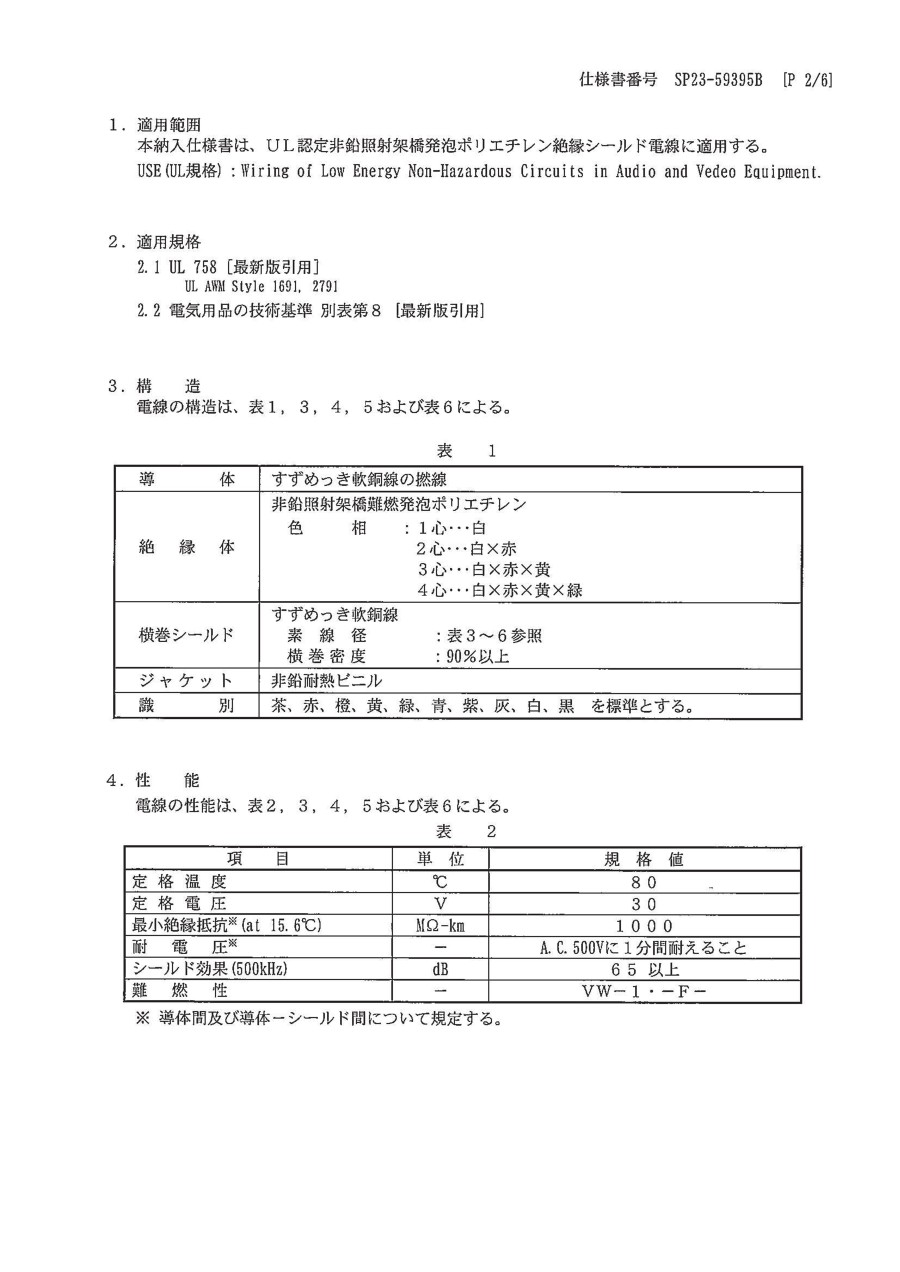

製品特性

電気特性

最小絶縁抵抗（at 15.6℃）	1,000MΩ-km
耐電圧	A.C.500V/1min.

線芯識別

構造

（1）導体（すずめっき軟銅線）
（2）絶縁体（照射架橋発砲難燃PE）
（3）横巻シールド（すずめっき軟銅線）
（4）ジャケット（非鉛耐熱PVC）

使用方法・使用事例

用途

オーディオ、ビデオ機器の内部配線。
特に絶縁線心を露出配線する場合に適します。

型番リスト

表示件数

型番

AWGサイズ

(AWG)

全長

(m)

仕上がり外径

(mm)

RoHS?

最小発注数量

[25～24] 24	10	2.11	10	1個
[25～24] 24	50	2.11	10	1個
[25～24] 24	100	2.11	10	1個
[25～24] 24	305	2.11	10	1個
[25～24] 25	10	2	10	1個
[25～24] 25	50	2	10	1個
[25～24] 25	100	2	10	1個
[25～24] 25	305	2	10	1個
[29～28] 28	10	1.65	10	1個
[29～28] 28	50	1.65	10	1個
[29～28] 28	100	1.65	10	1個
[29～28] 28	305	1.65	10	1個
30	10	1.45	10	1個
30	50	1.45	10	1個
30	100	1.45	10	1個
30	305	1.45	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,200円 ( 5,720円 )	1日目
13,977円 ( 15,375円 )	1日目
39,394円 ( 43,333円 )	1日目
68,763円 ( 75,639円 )	1日目
4,867円 ( 5,354円 )	1日目
10,978円 ( 12,076円 )	1日目
37,273円 ( 41,000円 )	1日目
59,475円 ( 65,423円 )	1日目
4,700円 ( 5,170円 )	1日目
13,977円 ( 15,375円 )	1日目
34,286円 ( 37,715円 )	1日目
58,459円 ( 64,305円 )	1日目
4,555円 ( 5,011円 )	1日目
15,975円 ( 17,573円 )	1日目
29,714円 ( 32,685円 )	1日目
49,816円 ( 54,798円 )	1日目

詳細情報

基本情報

基本情報

内部配線に適したシールド線です。
本商品は電気用品安全法を取得しておりません。
【特長】
・難燃性UL：VW-1SC・-F-
・絶縁体が照射架橋されており、熱的に安定しています
・この商品は「ULトレーサビリティプログラム/プロセスト・ワイヤ」に対応しております（c-UL未対応）
【用途】
・オーディオ、ビデオ機器の内部配線
・絶縁線心を露出配線する場合に適します
