倉茂電工

工業自動化ケーブル VCT-531Zシリーズ

カタログ |

通常単価(税別): 7,814円～2,179,066円

税込単価: 8,595円～2,396,973円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・導体細線化・耐屈曲性・シースつや消し【用途】・ケーブルキャリア、ロボ...

規格・仕様：

電安法PSE
耐油
より線
細線化導体
600V

芯数 (芯)
4
シールド
無
定格電圧
600V
特性
耐油性 / 耐熱性
シース(外被)色
黒
安全規格
PSE
アース線
なし
シース(外被)材料
PVC(塩ビ)
絶縁体材料
PVC（塩ビ）
その他特性
耐震性/耐左右屈曲性

ご注意

【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。

未確定：候補が300型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細

【特長】

導体細線化・耐屈曲性
シースつや消し

【用途】

ケーブルキャリア、ロボットへの配線(電源供給用)

製品仕様

<　主な仕様　>

シース色　：　ブラック取得規格　：　ー定格電圧　：　600V 使用温度範囲　：　0～75℃ 難燃性　　：　ー曲げ半径　：　仕上り外径　×　4（固定部）（ｍｍ）　　　仕上り外径　×　7.5（可動部）　　　　　　　※推奨値であり保証値ではございません

項目	構成
導体	軟銅複合より線
絶縁体	耐熱性ビニル混合物
より合わせ	線心を円形により合わせ
シース	耐油・耐熱性ビニル混合物（黒色）

製品特性

VCT 531Z一般VCT
※特性は目安としてご利用ください。

構造表

導体		絶縁	心数	シールド無し		シールド付き		電気特性
公称断面積	外径（約mm）（構成）	外径（約mm）	心数	シース外径（約mm）	概算重量（kg/ km）	シース外径（約mm）	概算重量（kg/ km）	許容電流（A）	導体抵抗 20℃ （Ω/km）	絶縁抵抗 20℃ （MΩkm）
3.5mm²	2.7 <7/45/0.12>	4.3	4	14.5	335	15.0	380	30	5.39以下	40以上
5.5mm²	3 3 <7/71/0.12>	5.3	4	17.5	500	18.0	550	39	3.46以下	40以上
14mm²	5 75 <7/7/26/0.12>	8.55	4	26.0	1190	27.0	1270	67	1.40以下	40以上

線心識別

線心数	線心識別方式
4心以下	絶縁体着色方式（黒、白、赤、緑の順）

配列図

構造

A：導体　B：絶縁体　C：シース

使用方法・使用事例

使用事例

用途

ケーブルキャリアへの配線（電源供給用）
ロボットへの配線（電源供給用）

型番リスト

表示件数

型番

AWGサイズ

(AWG)

導体断面積

(mm²)

仕上り外径

(mm)

全長

(m)

RoHS?

最小発注数量

[13～12] 12	3.5	14.5	1	10	1個
[13～12] 12	3.5	14.5	2	10	1個
[13～12] 12	3.5	14.5	3	10	1個
[13～12] 12	3.5	14.5	4	10	1個
[13～12] 12	3.5	14.5	5	10	1個
[13～12] 12	3.5	14.5	6	10	1個
[13～12] 12	3.5	14.5	7	10	1個
[13～12] 12	3.5	14.5	8	10	1個
[13～12] 12	3.5	14.5	9	10	1個
[13～12] 12	3.5	14.5	10	10	1個
[13～12] 12	3.5	14.5	11	10	1個
[13～12] 12	3.5	14.5	12	10	1個
[13～12] 12	3.5	14.5	13	10	1個
[13～12] 12	3.5	14.5	14	10	1個
[13～12] 12	3.5	14.5	15	10	1個
[13～12] 12	3.5	14.5	16	10	1個
[13～12] 12	3.5	14.5	17	10	1個
[13～12] 12	3.5	14.5	18	10	1個
[13～12] 12	3.5	14.5	19	10	1個
[13～12] 12	3.5	14.5	20	10	1個
[13～12] 12	3.5	14.5	21	10	1個
[13～12] 12	3.5	14.5	22	10	1個
[13～12] 12	3.5	14.5	23	10	1個
[13～12] 12	3.5	14.5	24	10	1個
[13～12] 12	3.5	14.5	25	10	1個
[13～12] 12	3.5	14.5	26	10	1個
[13～12] 12	3.5	14.5	27	10	1個
[13～12] 12	3.5	14.5	28	10	1個
[13～12] 12	3.5	14.5	29	10	1個
[13～12] 12	3.5	14.5	30	10	1個
[13～12] 12	3.5	14.5	31	10	1個
[13～12] 12	3.5	14.5	32	10	1個
[13～12] 12	3.5	14.5	33	10	1個
[13～12] 12	3.5	14.5	34	10	1個
[13～12] 12	3.5	14.5	35	10	1個
[13～12] 12	3.5	14.5	36	10	1個
[13～12] 12	3.5	14.5	37	10	1個
[13～12] 12	3.5	14.5	38	10	1個
[13～12] 12	3.5	14.5	39	10	1個
[13～12] 12	3.5	14.5	40	10	1個
[13～12] 12	3.5	14.5	41	10	1個
[13～12] 12	3.5	14.5	42	10	1個
[13～12] 12	3.5	14.5	43	10	1個
[13～12] 12	3.5	14.5	44	10	1個
[13～12] 12	3.5	14.5	45	10	1個
[13～12] 12	3.5	14.5	46	10	1個
[13～12] 12	3.5	14.5	47	10	1個
[13～12] 12	3.5	14.5	48	10	1個
[13～12] 12	3.5	14.5	49	10	1個
[13～12] 12	3.5	14.5	50	10	1個
[13～12] 12	3.5	14.5	51	10	1個
[13～12] 12	3.5	14.5	52	10	1個
[13～12] 12	3.5	14.5	53	10	1個
[13～12] 12	3.5	14.5	54	10	1個
[13～12] 12	3.5	14.5	55	10	1個
[13～12] 12	3.5	14.5	56	10	1個
[13～12] 12	3.5	14.5	57	10	1個
[13～12] 12	3.5	14.5	58	10	1個
[13～12] 12	3.5	14.5	59	10	1個
[13～12] 12	3.5	14.5	60	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,814円 ( 8,595円 )	4日目
15,628円 ( 17,191円 )	4日目
23,442円 ( 25,786円 )	4日目
31,256円 ( 34,382円 )	4日目
39,070円 ( 42,977円 )	4日目
46,884円 ( 51,572円 )	4日目
54,698円 ( 60,168円 )	4日目
62,512円 ( 68,763円 )	4日目
70,326円 ( 77,359円 )	4日目
65,117円 ( 71,629円 )	4日目
71,628円 ( 78,791円 )	4日目
78,140円 ( 85,954円 )	4日目
84,652円 ( 93,117円 )	4日目
91,163円 ( 100,279円 )	4日目
97,675円 ( 107,443円 )	4日目
104,187円 ( 114,606円 )	4日目
110,698円 ( 121,768円 )	4日目
117,210円 ( 128,931円 )	4日目
123,722円 ( 136,094円 )	4日目
130,233円 ( 143,256円 )	4日目
136,745円 ( 150,420円 )	4日目
143,257円 ( 157,583円 )	4日目
149,768円 ( 164,745円 )	4日目
156,280円 ( 171,908円 )	4日目
162,792円 ( 179,071円 )	4日目
169,303円 ( 186,233円 )	4日目
175,815円 ( 193,397円 )	4日目
182,327円 ( 200,560円 )	4日目
188,838円 ( 207,722円 )	4日目
195,350円 ( 214,885円 )	4日目
201,862円 ( 222,048円 )	4日目
208,373円 ( 229,210円 )	4日目
214,885円 ( 236,374円 )	4日目
221,397円 ( 243,537円 )	4日目
227,908円 ( 250,699円 )	4日目
234,420円 ( 257,862円 )	4日目
240,932円 ( 265,025円 )	4日目
247,443円 ( 272,187円 )	4日目
253,955円 ( 279,351円 )	4日目
260,467円 ( 286,514円 )	4日目
266,978円 ( 293,676円 )	4日目
273,490円 ( 300,839円 )	4日目
280,002円 ( 308,002円 )	4日目
286,513円 ( 315,164円 )	4日目
293,025円 ( 322,328円 )	4日目
299,537円 ( 329,491円 )	4日目
306,048円 ( 336,653円 )	4日目
312,560円 ( 343,816円 )	4日目
319,072円 ( 350,979円 )	4日目
273,231円 ( 300,554円 )	4日目
278,695円 ( 306,565円 )	4日目
284,160円 ( 312,576円 )	4日目
289,626円 ( 318,589円 )	4日目
295,090円 ( 324,599円 )	4日目
300,555円 ( 330,611円 )	4日目
306,018円 ( 336,620円 )	4日目
311,483円 ( 342,631円 )	4日目
316,948円 ( 348,643円 )	4日目
322,413円 ( 354,654円 )	4日目
327,878円 ( 360,666円 )	4日目

基本情報

基本情報

【特長】
・導体細線化・耐屈曲性
・シースつや消し
【用途】
・ケーブルキャリア、ロボットへの配線（電源供給用）

ご注意

【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。

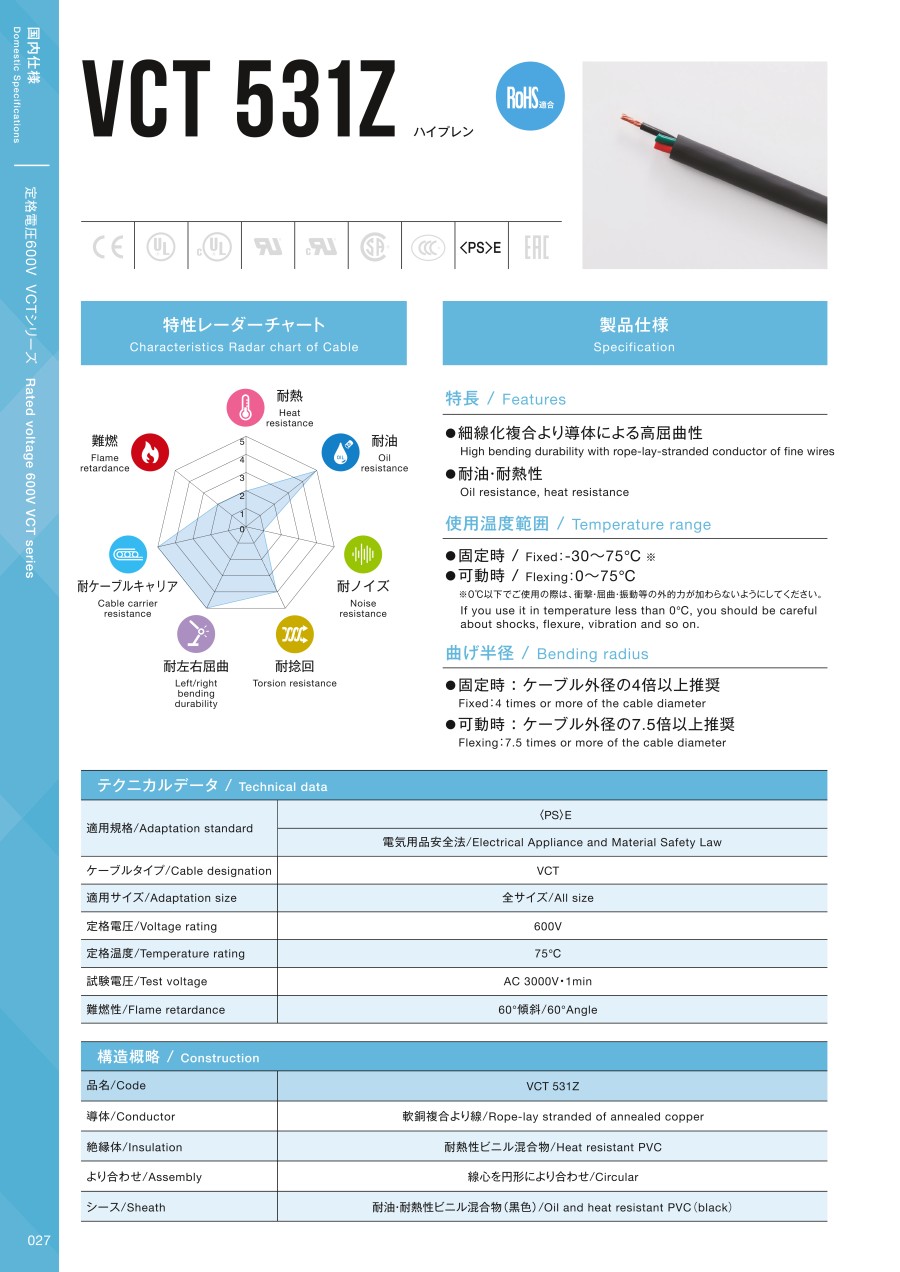

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
ST30R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"30V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"300V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
