オーナンバ

MVVS 100V未満シールド付 PVC

Name: MVVS 100V未満 シールド付 PVC
Brand: オーナンバ
SKU: 222000358024
Rating: 4.7 (18 reviews)

カタログ |

通常単価(税別): 1,265円～209,352円

税込単価: 1,392円～230,287円

通常出荷日：1日目～4日目一部当日出荷可能

弱電流回路用シールド付汎用信号ケーブル【特長】・軽量でしかも仕上がり外径が細く柔軟性がありますので、配...

詳細を確認

4.74.7

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はマイクロホン用コード MVVS 100V未満/シールド付となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

よく一緒に見られています

オーナンバ

OTSC(U) UL20620 　シールド付

通常価格(税別)： 1,131円 (税込価格：1,244円)

通常出荷日：在庫品1日目

よく一緒に見られています

オーナンバ

電子機器配線用ケーブル MSF-2464シリーズ（シールド有・無）

通常価格(税別)： 2,650円 (税込価格：2,915円)

通常出荷日：3 日目

未確定：候補が4,501型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細

極細タイプ
編組シールド付き計装用ケーブル（2～4芯）／多芯編組シールド付き計装用ケーブル（5～40芯）
曲げ半径仕上外径× 8 （固定部）

定格

温度：ー10～60℃
電圧：100V以下

特長

線芯の識別は、13芯までを色分けとし14芯以上のものについては、ライン色及び組合わせによって識別していますので、回路判別が容易です。
絶縁体及びシースに鉛を含まない環境に優しいPVCを使用しております。（オーナンバ呼称：Pb Free）
ドレンワイヤー（縦添え）を施しているので、端末作業における加工を容易にします。

規格表

多芯編組シールド付き計装用ケーブル

線心数 No. of cores	導体(AC) Conductor (AC)			絶縁体 Insulator		撚合外径 Stranded outer diameter mm	シールド厚さ Shield thickness mm	シース厚さ Sheath thickness mm	仕上外径 Finished outer diameter mm	許容電流（参考値） Maximum permissible current (reference value) A	概算重量 Approximate weight kg/km
線心数 No. of cores	公称断面積 Nominal cross-section area mm²	構成素線数/ 素線径 Configuration No. of wires / Single wire diameter 本 /mm Wires/mm	外径 Outer diameter mm	厚さ Thickness mm	外径 Outer diameter mm	撚合外径 Stranded outer diameter mm	シールド厚さ Shield thickness mm	シース厚さ Sheath thickness mm	仕上外径 Finished outer diameter mm	許容電流（参考値） Maximum permissible current (reference value) A	概算重量 Approximate weight kg/km
5C	0.3	12/0.18	0.7	0.3	1.3	3.5	0.3	1.0	6.2	3	60
	0.5	20/0.18	0.9	0.3	1.5	4.1	0.3	1.0	6.8	4	80
	0.75	30/0.18	1.1	0.3	1.7	4.6	0.3	1.0	7.3	5	95
	1.25	50/0.18	1.5	0.4	2.3	6.2	0.3	1.0	8.9	8	145
	2	37/0.26	1.8	0.4	2.6	7.0	0.3	1.0	9.7	10	185
6〜 7C	0.3	12/0.18	0.7	0.3	1.3	3.9	0.3	1.0	6.6	3（3）	65（70）
	0.5	20/0.18	0.9	0.3	1.5	4.5	0.3	1.0	7.2	4（4）	90（95）
	0.75	30/0.18	1.1	0.3	1.7	5.1	0.3	1.0	7.8	5（5）	105（120）
	1.25	50/0.18	1.5	0.4	2.3	6.9	0.3	1.0	9.6	7（7）	165（180）
	2	37/0.26	1.8	0.4	2.6	7.8	0.3	1.0	10.5	10（9）	205（230）
8C	0.3	12/0.18	0.7	0.3	1.3	4.3	0.3	1.0	7.0	3	75
	0.5	20/0.18	0.9	0.3	1.5	5.0	0.3	1.0	7.7	4	100
	0.75	30/0.18	1.1	0.3	1.7	5.6	0.3	1.0	8.3	5	130
	1.25	50/0.18	1.5	0.4	2.3	7.6	0.3	1.0	10.3	7	195
	2	37/0.26	1.8	0.4	2.6	8.6	0.3	1.0	11.3	9	265
10C	0.3	12/0.18	0.7	0.3	1.3	5.2	0.3	1.0	7.9	2	90
	0.5	20/0.18	0.9	0.3	1.5	6.0	0.3	1.0	8.7	3	120
	0.75	30/0.18	1.1	0.3	1.7	6.8	0.3	1.0	9.5	4	155
	1.25	50/0.18	1.5	0.4	2.3	9.2	0.3	1.0	11.9	6	250
	2	37/0.26	1.8	0.4	2.6	10.4	0.35	1.0	13.4	8	340
12C	0.3	12/0.18	0.7	0.3	1.3	5.4	0.3	1.0	8.1	2	95
	0.5	20/0.18	0.9	0.3	1.5	6.2	0.3	1.0	8.9	3	130
	0.75	30/0.18	1.1	0.3	1.7	7.1	0.3	1.0	9.8	4	180
	1.25	50/0.18	1.5	0.4	2.3	9.6	0.3	1.0	12.3	6	300
	2	37/0.26	1.8	0.4	2.6	10.8	0.35	1.0	13.8	8	380
16C	0.3	12/0.18	0.7	0.3	1.3	6.1	0.3	1.0	8.8	2	125
	0.5	20/0.18	0.9	0.3	1.5	7.1	0.3	1.0	9.8	3	170
	0.75	30/0.18	1.1	0.3	1.7	8.0	0.3	1.0	10.7	4	225
	1.25	50/0.18	1.5	0.4	2.3	10.8	0.35	1.1	13.8	5	365
20C	0.3	12/0.18	0.7	0.3	1.3	6.7	0.3	1.0	9.4	2	145
	0.5	20/0.18	0.9	0.3	1.5	7.8	0.3	1.0	10.5	3	200
	0.75	30/0.18	1.1	0.3	1.7	8.8	0.3	1.0	11.5	3	260
	1.25	50/0.18	1.5	0.4	2.3	12.0	0.35	1.1	15.0	5	455
30C	0.3	12/0.18	0.7	0.3	1.3	8.3	0.3	1.0	11.0	2	210
	0.5	20/0.18	0.9	0.3	1.5	9.6	0.3	1.0	12.3	2	280
	0.75	30/0.18	1.1	0.3	1.7	10.9	0.35	1.1	13.9	3	375
	1.25	50/0.18	1.5	0.4	2.3	14.8	0.35	1.2	18.0	4	740

許容電流は、JCS第0168-1号に基づいて計算したもので参考値です。（周囲温度30℃、気中一条配線の場合）

電流減少係数

・周囲温度の場合

周囲温度（℃）	35	40	45	50	55
電流減少係数	0.91	0.82	0.71	0.58	0.41

許容電流は周囲温度30℃空中1条布設時の計算値を示し保証値ではありません。
周囲温度30℃以上の場合は、上の電流減少係数を許容電流に乗じます。
（例）MVVS0.3mm²の2芯で周囲温度が40℃の場合の許容電流値2.0×0.82＝1.64（A)

線芯識別

絶縁体色

2芯：白、黒
3芯：白、黒、赤
4芯：白、黒、赤、緑

シース色

灰

表面表示

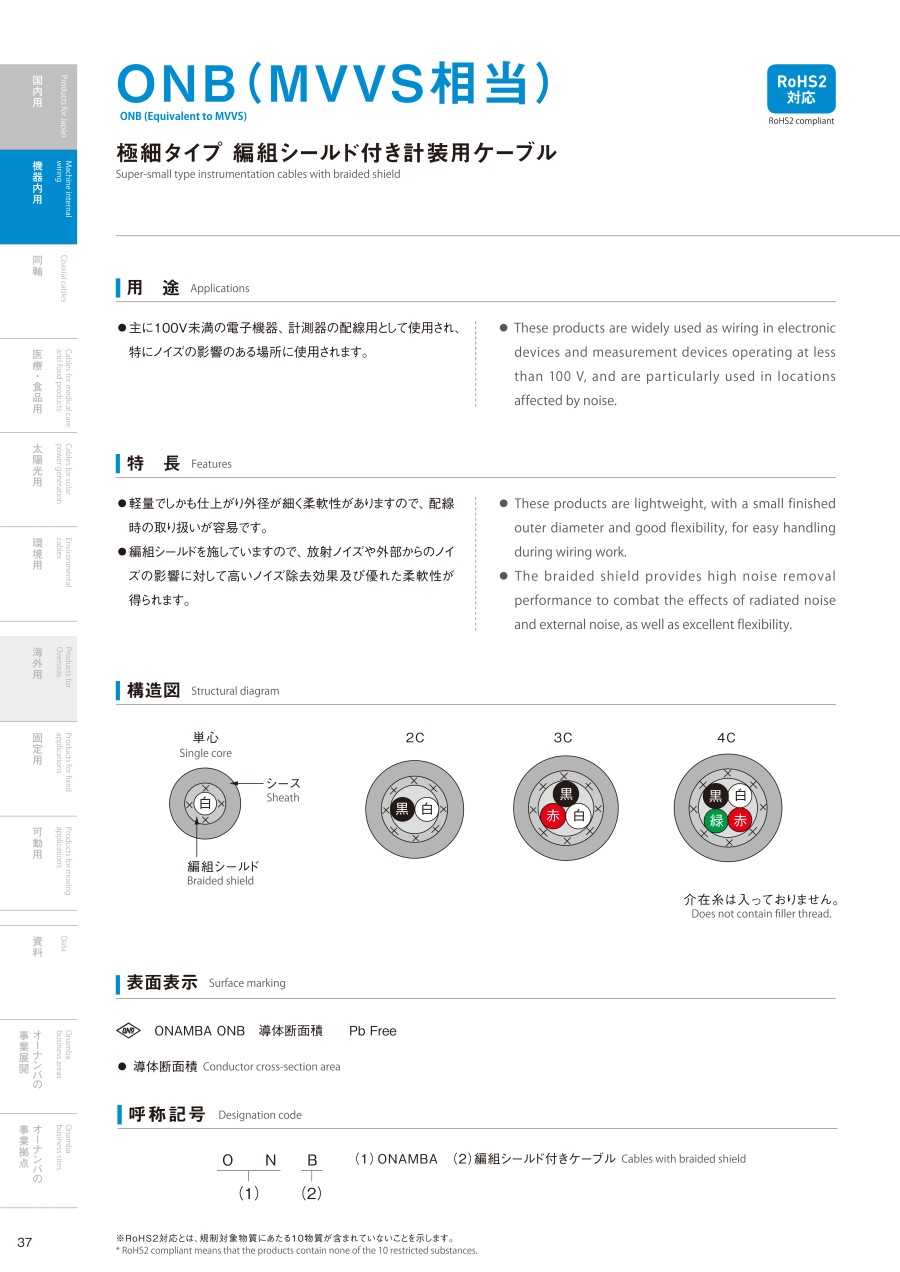

構造

■編組シールド付き計装用ケーブル

介在糸は入っておりません。

■多芯編組シールド付き計装用ケーブル

配列図

配列表

ラインマーク例

白／黒…白地に黒ライン

使用方法・使用事例

用途

主に100V以下の電子機器、計測器の配線用として使用され、特にノイズの影響のある場所に使用されます。

注意・禁止事項

使用上の注意

ケーブルベア・ロボットアーム等の摺動性及び連続屈曲性を要求される環境下での使用はしないでください。

型番リスト

表示件数

...

型番

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

注文停止中

芯数

AWGサイズ

(AWG)

導体断面積

(㎟)

仕上がり外径

(mm)

全長

(m)

形状

用途

RoHS?

最小発注数量

2	[23～22] 22	0.3	5	1	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	2	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	3	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	4	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	5	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	6	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	7	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	8	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	9	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	10	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	11	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	12	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	13	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	14	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	15	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	16	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	17	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	18	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	19	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	20	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	21	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	22	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	23	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	24	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	25	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	26	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	27	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	28	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	29	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	30	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	31	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	32	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	33	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	34	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	35	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	36	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	37	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	38	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	39	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	40	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	41	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	42	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	43	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	44	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	45	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	46	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	47	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	48	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	49	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	50	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	51	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	52	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	53	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	54	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	55	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	56	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	57	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	58	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	59	丸型	固定部用	10	1個
2	[23～22] 22	0.3	5	60	丸型	固定部用	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,265円 ( 1,392円 )	3日目
1,265円 ( 1,392円 )	3日目
1,265円 ( 1,392円 )	3日目
1,265円 ( 1,392円 )	3日目
1,265円 ( 1,392円 )	3日目
1,563円 ( 1,719円 )	3日目
1,563円 ( 1,719円 )	3日目
1,563円 ( 1,719円 )	3日目
1,563円 ( 1,719円 )	3日目
1,563円 ( 1,719円 )	3日目
1,720円 ( 1,892円 )	3日目
1,877円 ( 2,065円 )	3日目
2,032円 ( 2,235円 )	3日目
2,189円 ( 2,408円 )	3日目
2,346円 ( 2,581円 )	3日目
2,502円 ( 2,752円 )	3日目
2,658円 ( 2,924円 )	3日目
2,814円 ( 3,095円 )	3日目
2,971円 ( 3,268円 )	3日目
3,128円 ( 3,441円 )	3日目
3,283円 ( 3,611円 )	3日目
3,440円 ( 3,784円 )	3日目
3,597円 ( 3,957円 )	3日目
3,752円 ( 4,127円 )	3日目
3,909円 ( 4,300円 )	3日目
4,066円 ( 4,473円 )	3日目
4,222円 ( 4,644円 )	3日目
4,378円 ( 4,816円 )	3日目
4,534円 ( 4,987円 )	3日目
4,691円 ( 5,160円 )	3日目
4,848円 ( 5,333円 )	3日目
5,003円 ( 5,503円 )	3日目
5,160円 ( 5,676円 )	3日目
5,317円 ( 5,849円 )	3日目
5,472円 ( 6,019円 )	3日目
5,629円 ( 6,192円 )	3日目
5,786円 ( 6,365円 )	3日目
5,942円 ( 6,536円 )	3日目
6,098円 ( 6,708円 )	3日目
6,254円 ( 6,879円 )	3日目
6,411円 ( 7,052円 )	3日目
6,568円 ( 7,225円 )	3日目
6,723円 ( 7,395円 )	3日目
6,880円 ( 7,568円 )	3日目
7,037円 ( 7,741円 )	3日目
7,192円 ( 7,911円 )	3日目
7,349円 ( 8,084円 )	3日目
7,506円 ( 8,257円 )	3日目
7,662円 ( 8,428円 )	3日目
7,167円 ( 7,884円 )	3日目
7,310円 ( 8,041円 )	3日目
7,453円 ( 8,198円 )	3日目
7,597円 ( 8,357円 )	3日目
7,740円 ( 8,514円 )	3日目
7,883円 ( 8,671円 )	3日目
8,027円 ( 8,830円 )	3日目
8,170円 ( 8,987円 )	3日目
8,313円 ( 9,144円 )	3日目
8,457円 ( 9,303円 )	3日目
8,600円 ( 9,460円 )	3日目

...

基本情報

基本情報

弱電流回路用シールド付汎用信号ケーブル
【特長】
・軽量でしかも仕上がり外径が細く柔軟性がありますので、配線時の取扱いが容易です。
・編組シールドを施していますので、放射ノイズや外部からのノイズの影響に対して高いノイズ除去効果及び優れた可撓性が得られます。

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はマイクロホン用コード MVVS 100V未満/シールド付となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MVVS 100V未満シールド付 PVCのレビュー

4.7平均満足度：4.718件のレビュー

星5
83%
星4
6%
星3
11%
星2
0%
星1
0%

溶接治具と制御盤の間の通信ケーブルをして使用しています。

満足度：5.02023/07/04

溶接治具と制御盤の間の通信ケーブルをして使用しています。今までのは　一心のケーブルを利用していますが　動きは　頻繫の方よ...もっと読む

0人が参考にしています。

制御機器の信号線用として

満足度：5.02022/04/05

必要になる芯数を必要なる量（メートル）で購入できるので助かります。

0人が参考にしています。

機器間の通信ケーブル

満足度：5.02022/02/04

機器間の通信に使用しています。シールドがあるため通信エラーが減り使いやすいです。

0人が参考にしています。

コンベヤ信号線製作

満足度：5.02021/03/28

種類のバリエーションが豊富で長さも指定して購入できるので、無駄がなく助かります。問題なく使用できています。

0人が参考にしています。

制御装置とセンサーの配線

満足度：5.02021/01/26

複数のセンサーを接続するためには、多芯のケーブルが便利です。しかし、地方では入手が困難なので、ネット注文できるのは助か...もっと読む

0人が参考にしています。

18件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 MVVS 100V未満シールド付 PVC	NAKVVSB 100V未満シールド付	NAVCSB UL規格シールド付	NA3VCSB UL規格シールド付	NA20276HB 架橋ポリエチレン UL シールド付	計装用ケーブル U-TKVV（BS）（シールド付）
メーカー	オーナンバ	ミスミ	ミスミ	ミスミ	ミスミ	タツタ電線（旧タツタ立井電線）
通常価格	1,265円-	1,546円 -	2,124円 -	1,871円 -	1,920円 -	1,711円 -
通常出荷日	1日目〜	在庫品1日目〜	在庫品1日目〜	1日目	在庫品1日目〜	1日目
シールド	有	有	有	有	有	有
定格電圧	100V	100V	150V	300V	30V	300V
シース（外皮）色	灰	青	青	青	青	黒
アース線	なし	なし	なし	なし	なし	なし
シース（外皮）材料	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)	PVC(塩ビ)
