電子機器ロボット用ケーブル 300V EXT-TypeII-SB／2517 LF

商品特長詳細

• UL、cUL共用汎用ロボットケーブル。
• UL VW-1、cUL FT1の難燃対応。
• 滑性耐油耐熱難燃柔軟性ビニル材料を使用。
• 耐ノイズ性に優れている。

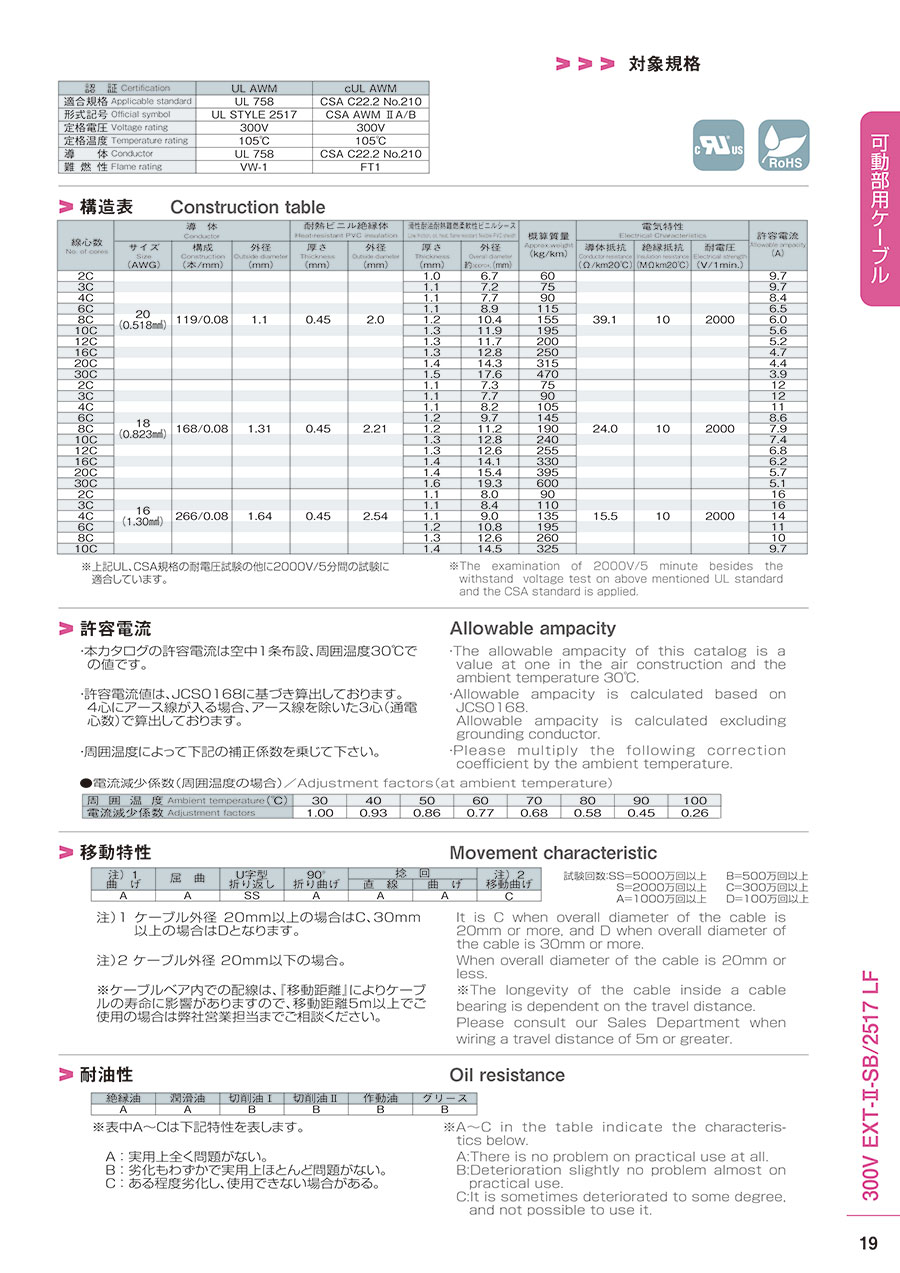

規格表

線心数	導　体			耐熱ビニル絶縁体		滑性耐油耐熱難燃柔軟性ビニルシース		概算質量 （kg/km）	電気特性			許容電流 （A）
	サイズ （AWG）	構成 （本/mm）	外径 （mm）	厚さ （mm）	外径 （mm）	厚さ （mm）	外径 約(mm）		導体抵抗 （Ω/km20℃）	絶縁抵抗 （MΩkm20℃）	耐電圧 （V/1min.）
2C	20 （0.518mm2）	119/0.08	1.1	0.45	2.0	1.0	6.7	60	39.1	10	2000	9.7
3C						1.1	7.2	75				9.7
4C						1.1	7.7	90				8.4
6C						1.1	8.9	115				6.5
8C						1.2	10.4	155				6.0
10C						1.3	11.9	195				5.6
12C						1.3	11.7	200				5.2
16C						1.3	12.8	250				4.7
20C						1.4	14.3	315				4.4
30C						1.5	17.6	470				3.9
2C	18 （0.823mm2）	168/0.08	1.31	0.45	2.21	1.1	7.3	75	24.0	10	2000	12
3C						1.1	7.7	90				12
4C						1.1	8.2	105				11
6C						1.2	9.7	145				8.6
8C						1.2	11.2	190				7.9
10C						1.3	12.8	240				7.4
12C						1.3	12.6	255				6.8
16C						1.4	14.1	330				6.2
20C						1.4	15.4	395				5.7
30C						1.6	19.3	600				5.1
2C	16 （1.30mm2）	266/0.08	1.64	0.45	2.54	1.1	8.0	90	15.5	10	2000	16
3C						1.1	8.4	110				16
4C						1.1	9.0	135				14
6C						1.2	10.8	195				11
8C						1.3	12.6	260				10
10C						1.4	14.5	325				9.7

上記UL、CSA規格の耐電圧試験の他に2000V/5分間の試験に適合している。

その他規格表

認　証	UL AWM	cUL AWM
適合規格	UL 758	CSA C22.2 No.210
形式記号	UL STYLE 2517	CSA AWM II A/B
定格電圧	300V	300V
定格温度	105℃	105℃
導　　体	UL 758	CSA C22.2 No.210
難燃性	VW-1	FT1

製品特性

許容電流

本カタログの許容電流は空中1条布設、周囲温度30℃での値。
許容電流値は、JCS0168に基づき算出している。4心にアース線が入る場合、アース線を除いた3心（通電心数）で算出している。
周囲温度によって下記の補正係数を乗じる｡

電流減少係数（周囲温度の場合）

周囲温度（℃）	30	40	50	60	70	80	90	100
電流減少係数	1.00	0.93	0.86	0.77	0.68	0.58	0.45	0.26

移動特性

注）1 曲　げ	屈曲	U字型 折り返し	90° 折り曲げ	捻　回		注）2 移動曲げ
				直　線	曲　げ
A	A	SS	A	A	A	C

試験回数：SS=5000万回以上　B=500万回以上
S=2000万回以上　C=300万回以上
A=1000万回以上　D=100万回以上

注）1 ケーブル外径 20mm以上の場合はC、30mm以上の場合はDとなる。
注）2 ケーブル外径 20mm以下の場合。
※ケーブルキャリア内での配線は、移動距離によりケーブルの寿命に影響があるので、移動距離5ｍ以上でご使用の場合はお問い合せください。

耐油性

絶縁油	潤滑油	切削油I	切削油II	作動油	グリース
A	A	B	B	B	B

※表中A～Cは下記特性を表す。
A ： 実用上全く問題がない。
B ： 劣化もわずかで実用上ほとんど問題がない。
C ： ある程度劣化し、使用できない場合がある。

線芯識別
