太陽ケーブルテック

電子機器ロボット用ケーブル 600V EXT-TypeII／2501 LF

カタログ |

通常単価(税別): 1,018円～724,368円

税込単価: 1,120円～796,805円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

太陽ケーブルテック

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

太陽ケーブルテック

通常出荷日：3 日目

600V対応高性能汎用ロボットケーブル。【特長】・UL、cUL共用汎用ロボット...

シールド
無
定格電圧
600V
特性
耐油性 / 耐熱性 / 耐捻れ
シース(外被)色
ダークブルー
安全規格
UL RECOGNIZED / CSA(c-UL)
シース(外被)材料
PVC(塩ビ)
絶縁体材料
PVC(塩ビ)
その他特性
難燃性／柔軟性

未確定：候補が2,100型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細

UL、cUL共用ロボットケーブル
ULVW-1、cULFT1の難燃対応
滑性耐油耐熱難燃柔軟性ビニル材料を使用

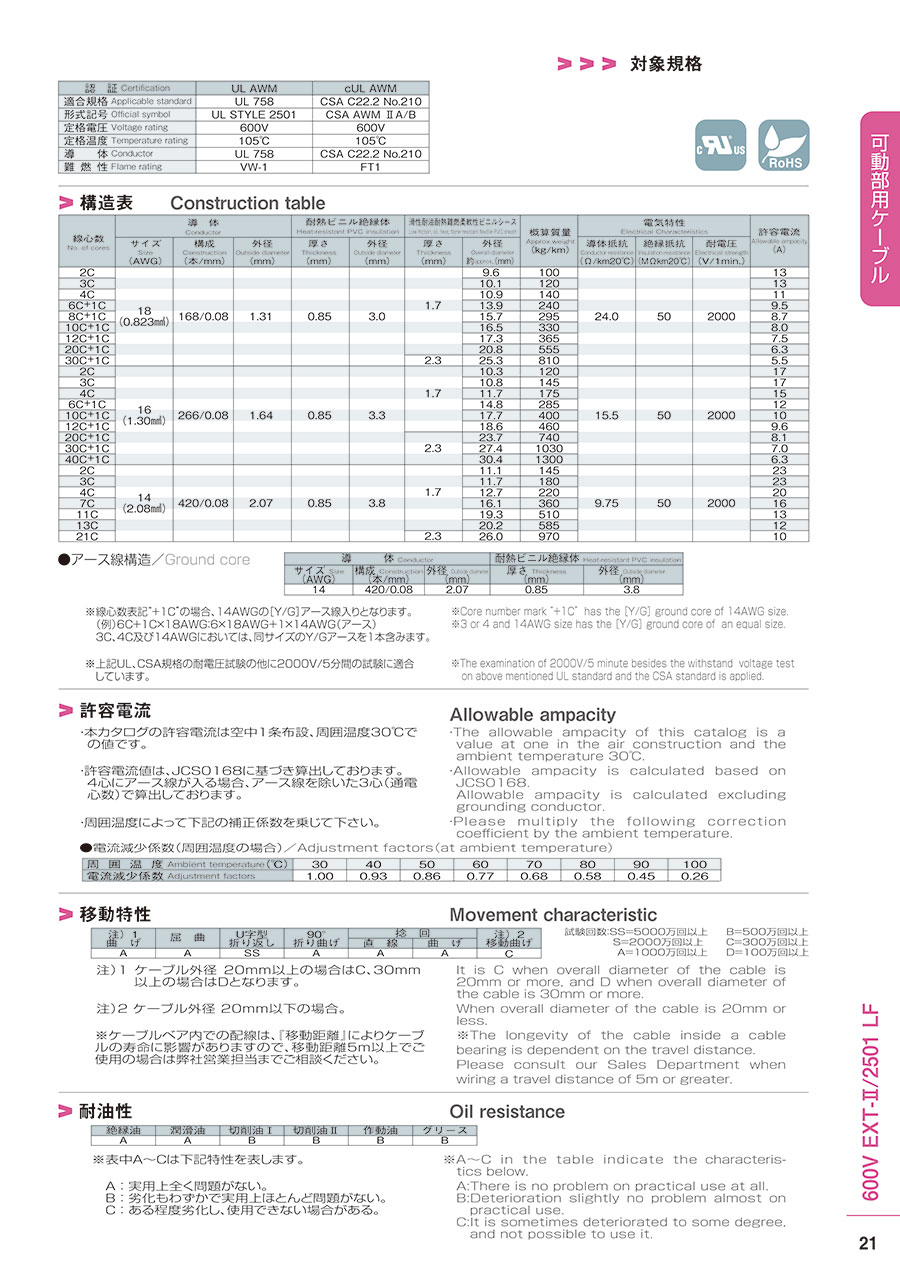

規格表

線心数	導　体			耐熱ビニル絶縁体		滑性耐油耐熱難燃柔軟性ビニルシース		概算質量（kg/km）	電気特性			許容電流（A）
線心数	サイズ（AWG）	構成（本/mm）	外径（mm）	厚さ（mm）	外径（mm）	厚さ（mm）	外径約(mm）	概算質量（kg/km）	導体抵抗（Ω/km20℃）	絶縁抵抗（MΩkm20℃）	耐電圧（V/1min.）	許容電流（A）
2C	18 （0.823mm²）	168/0.08	1.31	0.85	3	1.7	9.6	100	24	50	2000	13
3C							10.1	120				13
4C							10.9	140				11
6C+1C							13.9	240				9.5
8C+1C							15.7	295				8.7
10C+1C							16.5	330				8
12C+1C							17.3	365				7.5
20C+1C							20.8	555				6.3
30C+1C						2.3	25.3	810				5.5
2C	16 （1.30mm²）	266/0.08	1.64	0.85	3.3	1.7	10.3	120	15.5	50	2000	17
3C							10.8	145				17
4C							11.7	175				15
6C+1C							14.8	285				12
10C+1C							17.7	400				10
12C+1C							18.6	460				9.6
20C+1C						2.3	23.7	740				8.1
30C+1C							27.4	1030				7
40C+1C							30.4	1300				6.3
2C	14 （2.08mm²）	420/0.08	2.07	0.85	3.8	1.7	11.1	145	9.75	50	2000	23
3C							11.7	180				23
4C							12.7	220				20
7C							16.1	360				16
11C							19.3	510				13
13C							20.2	585				12
21C						2.3	26	970				10

その他規格

認　証	UL AWM	cUL AWM
適合規格	UL 758	CSA C22.2 No.210
形式記号	UL STYLE 2501	CSA AWM II A/B
定格電圧	600V	600V
定格温度	105℃	105℃
導　　体	UL 758	CSA C22.2 No.210
難燃性	VW-1	FT1

製品特性

アース線構造

導　　　体			耐熱ビニル絶縁体
サイズ（AWG）	構成（本/mm）	外径（mm）	厚さ（mm）	外径（mm）
14	420/0.08	2.07	0.85	3.8

※線心数表記“+1C”の場合、14AWGの［Y/G］アース線入りとなる。
　（例）6C+1C×18AWG：6×18AWG＋1×14AWG（アース）3C、4C及び14AWGにおいては、同サイズのY/Gアースを1本含む。
※上記UL、CSA規格の耐電圧試験の他に2000V/5分間の試験に適合。

許容電流

本カタログの許容電流は空中1条布設、周囲温度30℃での値。
許容電流値は、JCS0168に基づき算出している。
4心にアース線が入る場合、アース線を除いた3心（通電心数）で算出している。
周囲温度、布設状況等によって下記の補正係数を乗じて下さい｡

電流減少係数（周囲温度の場合）

周囲温度（℃）	30	40	50	60	70	80	90	100
電流減少係数	1.00	0.93	0.86	0.77	0.68	0.58	0.45	0.26

移動特性

試験回数：SS=5000万回以上
S =2000万回以上
A=1000万回以上
B=500万回以上
C=300万回以上
D=100万回以上

注）1 曲　げ	屈曲	U字型折り返し	90° 折り曲げ	捻　回		注）2 移動曲げ
注）1 曲　げ	屈曲	U字型折り返し	90° 折り曲げ	直　線	曲　げ	注）2 移動曲げ
A	A	SS	A	A	A	C

注）1 ケーブル外径20mm以上の場合はC、30mm以上の場合はDとなる。
注）2 ケーブル外径20mm以下の場合。
※ケーブルキャリア内での配線は、『移動距離』によりケーブルの寿命に影響があるので、移動距離5ｍ以上でご使用の場合はご相談ください。

耐油性

絶縁油	潤滑油	切削油I	切削油II	作動油	グリース
A	A	B	B	B	B

※表中A～Cは下記特性を表す。
A ：実用上全く問題がない。
B ：劣化もわずかで実用上ほとんど問題がない。
C ：ある程度劣化し、使用できない場合がある。

線芯識別

配列図

構造

A：耐熱ビニル絶縁体　B：テープ　C：導体（特殊軟銅より線）　
D：滑性耐油耐熱難燃柔軟性PVCシース（ダークブルー）

表面印字

多心ケーブルの識別

電子機器ロボット用ケーブル 30V　EXT-TypeII／20276 LF　識別図

○内数字は黒色絶縁体上の白色ナンバリングを示す。
※Y/G線は緑地に黄色の3本埋込色帯（30％～50％）となります。

型番リスト

表示件数

...

型番

600V EXT-TYPEII/2501 LF 2X14AWG-1

600V EXT-TYPEII/2501 LF 2X14AWG-2

600V EXT-TYPEII/2501 LF 2X14AWG-3

600V EXT-TYPEII/2501 LF 2X14AWG-4

600V EXT-TYPEII/2501 LF 2X14AWG-5

600V EXT-TYPEII/2501 LF 2X14AWG-6

600V EXT-TYPEII/2501 LF 2X14AWG-7

600V EXT-TYPEII/2501 LF 2X14AWG-8

600V EXT-TYPEII/2501 LF 2X14AWG-9

600V EXT-TYPEII/2501 LF 2X14AWG-10

600V EXT-TYPEII/2501 LF 2X14AWG-11

600V EXT-TYPEII/2501 LF 2X14AWG-12

600V EXT-TYPEII/2501 LF 2X14AWG-13

600V EXT-TYPEII/2501 LF 2X14AWG-14

600V EXT-TYPEII/2501 LF 2X14AWG-15

600V EXT-TYPEII/2501 LF 2X14AWG-16

600V EXT-TYPEII/2501 LF 2X14AWG-17

600V EXT-TYPEII/2501 LF 2X14AWG-18

600V EXT-TYPEII/2501 LF 2X14AWG-19

600V EXT-TYPEII/2501 LF 2X14AWG-20

600V EXT-TYPEII/2501 LF 2X14AWG-21

600V EXT-TYPEII/2501 LF 2X14AWG-22

600V EXT-TYPEII/2501 LF 2X14AWG-23

600V EXT-TYPEII/2501 LF 2X14AWG-24

600V EXT-TYPEII/2501 LF 2X14AWG-25

600V EXT-TYPEII/2501 LF 2X14AWG-26

600V EXT-TYPEII/2501 LF 2X14AWG-27

600V EXT-TYPEII/2501 LF 2X14AWG-28

600V EXT-TYPEII/2501 LF 2X14AWG-29

600V EXT-TYPEII/2501 LF 2X14AWG-30

600V EXT-TYPEII/2501 LF 2X14AWG-31

600V EXT-TYPEII/2501 LF 2X14AWG-32

600V EXT-TYPEII/2501 LF 2X14AWG-33

600V EXT-TYPEII/2501 LF 2X14AWG-34

600V EXT-TYPEII/2501 LF 2X14AWG-35

600V EXT-TYPEII/2501 LF 2X14AWG-36

600V EXT-TYPEII/2501 LF 2X14AWG-37

600V EXT-TYPEII/2501 LF 2X14AWG-38

600V EXT-TYPEII/2501 LF 2X14AWG-39

600V EXT-TYPEII/2501 LF 2X14AWG-40

600V EXT-TYPEII/2501 LF 2X14AWG-41

600V EXT-TYPEII/2501 LF 2X14AWG-42

600V EXT-TYPEII/2501 LF 2X14AWG-43

600V EXT-TYPEII/2501 LF 2X14AWG-44

600V EXT-TYPEII/2501 LF 2X14AWG-45

600V EXT-TYPEII/2501 LF 2X14AWG-46

600V EXT-TYPEII/2501 LF 2X14AWG-47

600V EXT-TYPEII/2501 LF 2X14AWG-48

600V EXT-TYPEII/2501 LF 2X14AWG-49

600V EXT-TYPEII/2501 LF 2X14AWG-50

600V EXT-TYPEII/2501 LF 2X14AWG-51

600V EXT-TYPEII/2501 LF 2X14AWG-52

600V EXT-TYPEII/2501 LF 2X14AWG-53

600V EXT-TYPEII/2501 LF 2X14AWG-54

600V EXT-TYPEII/2501 LF 2X14AWG-55

600V EXT-TYPEII/2501 LF 2X14AWG-56

600V EXT-TYPEII/2501 LF 2X14AWG-57

600V EXT-TYPEII/2501 LF 2X14AWG-58

600V EXT-TYPEII/2501 LF 2X14AWG-59

600V EXT-TYPEII/2501 LF 2X14AWG-60

芯数

(芯)

AWGサイズ

(AWG)

導体断面積

(mm²)

仕上り外径

(mm)

全長

(m)

アース線

RoHS?

最小発注数量

2	[15～14] 14	[2.1～2.4] 2.08	11.1	1	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	2	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	3	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	4	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	5	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	6	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	7	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	8	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	9	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	10	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	11	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	12	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	13	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	14	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	15	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	16	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	17	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	18	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	19	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	20	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	21	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	22	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	23	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	24	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	25	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	26	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	27	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	28	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	29	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	30	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	31	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	32	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	33	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	34	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	35	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	36	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	37	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	38	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	39	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	40	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	41	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	42	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	43	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	44	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	45	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	46	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	47	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	48	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	49	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	50	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	51	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	52	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	53	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	54	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	55	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	56	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	57	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	58	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	59	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	11.1	60	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,432円 ( 1,575円 )	3日目
2,864円 ( 3,150円 )	3日目
4,295円 ( 4,725円 )	3日目
5,727円 ( 6,300円 )	3日目
7,159円 ( 7,875円 )	3日目
8,590円 ( 9,449円 )	3日目
10,022円 ( 11,024円 )	3日目
11,454円 ( 12,599円 )	3日目
12,885円 ( 14,174円 )	3日目
12,272円 ( 13,499円 )	3日目
13,499円 ( 14,849円 )	3日目
14,727円 ( 16,200円 )	3日目
15,953円 ( 17,548円 )	3日目
17,180円 ( 18,898円 )	3日目
18,408円 ( 20,249円 )	3日目
19,634円 ( 21,597円 )	3日目
20,862円 ( 22,948円 )	3日目
22,089円 ( 24,298円 )	3日目
23,317円 ( 25,649円 )	3日目
22,907円 ( 25,198円 )	3日目
24,052円 ( 26,457円 )	3日目
25,198円 ( 27,718円 )	3日目
26,343円 ( 28,977円 )	3日目
27,488円 ( 30,237円 )	3日目
28,634円 ( 31,497円 )	3日目
29,779円 ( 32,757円 )	3日目
30,924円 ( 34,016円 )	3日目
32,070円 ( 35,277円 )	3日目
33,215円 ( 36,537円 )	3日目
34,360円 ( 37,796円 )	3日目
35,506円 ( 39,057円 )	3日目
36,651円 ( 40,316円 )	3日目
37,796円 ( 41,576円 )	3日目
38,942円 ( 42,836円 )	3日目
40,087円 ( 44,096円 )	3日目
41,232円 ( 45,355円 )	3日目
42,378円 ( 46,616円 )	3日目
43,523円 ( 47,875円 )	3日目
44,668円 ( 49,135円 )	3日目
45,814円 ( 50,395円 )	3日目
46,959円 ( 51,655円 )	3日目
48,104円 ( 52,914円 )	3日目
49,250円 ( 54,175円 )	3日目
50,395円 ( 55,435円 )	3日目
51,540円 ( 56,694円 )	3日目
52,686円 ( 57,955円 )	3日目
53,831円 ( 59,214円 )	3日目
54,976円 ( 60,474円 )	3日目
56,122円 ( 61,734円 )	3日目
55,064円 ( 60,570円 )	3日目
56,166円 ( 61,783円 )	3日目
57,267円 ( 62,994円 )	3日目
58,368円 ( 64,205円 )	3日目
59,470円 ( 65,417円 )	3日目
60,571円 ( 66,628円 )	3日目
61,672円 ( 67,839円 )	3日目
62,774円 ( 69,051円 )	3日目
63,875円 ( 70,263円 )	3日目
64,976円 ( 71,474円 )	3日目
66,077円 ( 72,685円 )	3日目

...

基本情報

基本情報

600V対応高性能汎用ロボットケーブル。
【特長】
・UL、cUL共用汎用ロボットケーブル（カテゴリー：AVLV2、AVLV8）。
・ULVW-1、cULFT1の難燃対応。
・耐油耐熱難燃柔軟性ビニル材料を使用。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
ST30R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"30V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"300V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

電子機器ロボット用ケーブル 600V EXT-TypeII／2501 LFのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品電子機器ロボット用ケーブル 600V EXT-TypeII／2501 LF	電子機器ロボット用ケーブル 600V EXT-TypeII-SB／2501 LF	電子機器ロボット用ケーブル 300V EXT-TypeII／2517 LF	電子機器ロボット用ケーブル 30V EXT-TypeII/20276 LF	電子機器ロボット用ケーブル 300V EXT-TypeII-SB／2517 LF	電子機器ロボット用ケーブル 30V EXT-TypeII-SB/20276 LF
メーカー	太陽ケーブルテック	太陽ケーブルテック	太陽ケーブルテック	太陽ケーブルテック	太陽ケーブルテック	太陽ケーブルテック
通常価格	1,018円-	1,721円 -	1,300円 -	948円 -	1,678円 -	1,268円 -
通常出荷日	3日目〜	3日目〜	3日目	在庫品1日目〜	3日目	在庫品1日目〜
シールド	無	有	無	無	有	有
定格電圧	600V	600V	300V	30V	300V	30V
特性	耐油性 / 耐熱性 / 耐捻れ	耐油性 / 耐熱性 / 耐捻れ	耐油性 / 耐熱性 / 耐捻れ	耐油性 / 耐熱性	耐油性 / 耐熱性 / 耐捻れ	耐油性 / 耐熱性
シース(外被)色	ダークブルー	ダークブルー	ダークブルー	ダークブルー	ダークブルー	ダークブルー
安全規格	UL RECOGNIZED / CSA(c-UL)	UL RECOGNIZED / CSA(c-UL)	UL RECOGNIZED / CSA(c-UL)	UL RECOGNIZED / CSA(c-UL)	UL RECOGNIZED / CSA(c-UL)	UL RECOGNIZED / CSA(c-UL)
