電子機器ロボット用ケーブル 30V EXT-TypeII/20276 LF
- 通常単価(税別)
- 948円～954,608円特別価格
- 税込単価
- 1,043円～1,050,069円特別価格
通常出荷日：在庫品1日目～4日目一部当日出荷可能
【特長】・UL、cUL共用汎用ロボットケーブル（カテゴリー：AVLV2、AVLV8）・UL VW-1、...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 2024年1月23日より、AWG28サイズの規格拡大いたしました。
<対象商品>
CM/2464-1061/2A-SB-28AWG-5P、8P、10P、13P、15P、20P、25P
未確定：候補が5,106型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
屈曲性
| テスト結果 | 5,000万回 | 39万回以上（AWG24） | 370万回以上（AWG24） |
 |  |  | |
| テスト種類 | U字折り返し試験 | ±90° 折り曲げ試験 | ±180° 捻回試験 |
| テスト条件 | ・ 移動距離 ： 500mm(往復1,000mm) ・ 摺動速度 ： 88m/min ・ 曲げ半径 ： 28.50mm ・ 試料長 ： 1,300mm | ・ 曲げ半径 ： 25mm ・ 試験速度 ： 44mm/min ・ 試験荷重 ： 3kg ・ 試料長 ： 1,000m | ・ 捻回確度 ： ±180° ・ 試験速度 ： 60回/分 ・ 試料長 ： 400mm |
準拠する規格
| 認証 | UL AWM | cUL AWM |
|---|---|---|
| 適合規格 | UL 758 | CSA C22.2 No.210 |
| 形式記号 | UL STYLE 20276 | CSA AWM II A/B |
| 定格電圧 | 30V | 30V |
| 定格温度 | 80℃ | 80℃ |
| 導体 | UL 758 | CSA C22.2 No.210 |
| 難燃性 | VW-1 | FT1 |
規格表
| 線心数 対数 | 導 体 | 耐熱ビニル絶縁体 | 滑性耐油耐熱難燃柔軟性ビニルシース | 概算質量 （kg/km） | 電気特性 | 許容電流 （A） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ （AWG） | 構成 （本/mm） | 外径 （mm） | 厚さ （mm） | 外径 （mm） | 厚さ （mm） | 外径 約(mm） | 導体抵抗 （Ω/km20℃） | 絶縁抵抗 （MΩkm20℃） | 耐電圧 （V/1min.） | |||
| 1P | 28 (0.0804mm2) | 19/0.08 | 0.4 | 0.23 | 0.86 | 0.65 | 3.1 | 11 | 235以下 | 10以上 | 500 | 2.5 |
| 3C | 0.65 | 3.2 | 15 | 230以下 | 2.1 | |||||||
| 2P | 0.65 | 4.0 | 19 | 235以下 | 2.0 | |||||||
| 3P | 0.65 | 4.5 | 23 | 1.7 | ||||||||
| 4P | 0.65 | 4.8 | 27 | 1.5 | ||||||||
| 5P | 0.65 | 5.2 | 32 | 1.4 | ||||||||
| 1P | 26 (0.15mm2) | 30/0.08 | 0.51 | 0.23 | 0.97 | 0.9 | 3.8 | 18 | 143 | 10 | 500 | 2.0 |
| 3C | 0.9 | 4.0 | 21 | 136 | 2.0 | |||||||
| 2P | 1.0 | 4.9 | 28 | 143 | 2.0 | |||||||
| 3P | 1.0 | 5.7 | 36 | 1.9 | ||||||||
| 4P | 1.0 | 6.1 | 41 | 1.7 | ||||||||
| 5P | 1.0 | 6.6 | 48 | 1.6 | ||||||||
| 6P | 1.0 | 7.1 | 55 | 1.5 | ||||||||
| 7P | 1.1 | 7.6 | 65 | 1.4 | ||||||||
| 8P | 1.1 | 8.3 | 75 | 1.4 | ||||||||
| 10P | 1.1 | 8.4 | 85 | 1.3 | ||||||||
| 12P | 1.1 | 9.2 | 95 | 1.2 | ||||||||
| 15P | 1.1 | 10.1 | 115 | 1.1 | ||||||||
| 20P | 1.2 | 11.3 | 150 | 1.0 | ||||||||
| 25P | 1.2 | 12.8 | 180 | 0.9 | ||||||||
| 2C | 24 (0.25mm2) | 48/0.08 | 0.75 | 0.23 | 1.21 | 0.9 | 4.3 | 25 | 97.9 | 10 | 500 | 3.0 |
| 3C | 0.9 | 4.5 | 28 | 3.0 | ||||||||
| 4C | 0.9 | 4.8 | 33 | 2.0 | ||||||||
| 5C | 0.9 | 5.2 | 37 | 2.0 | ||||||||
| 6C | 0.9 | 5.6 | 43 | 2.0 | ||||||||
| 8C | 1.0 | 6.5 | 60 | 2.0 | ||||||||
| 10C | 1.0 | 7.4 | 65 | 2.0 | ||||||||
| 12C | 1.0 | 7.3 | 70 | 2.0 | ||||||||
| 16C | 1.0 | 8.0 | 90 | 1.8 | ||||||||
| 20C | 1.1 | 8.9 | 110 | 1.6 | ||||||||
| 30C | 1.1 | 10.6 | 155 | 1.4 | ||||||||
| 40C | 1.2 | 12.0 | 205 | 1.3 | ||||||||
| 2C | 22 (0.35mm2) | 72/0.08 | 0.90 | 0.23 | 1.36 | 0.9 | 4.6 | 29 | 62.2 | 10 | 500 | 4.0 |
| 3C | 0.9 | 4.8 | 34 | 4.0 | ||||||||
| 4C | 0.9 | 5.2 | 39 | 3.0 | ||||||||
| 5C | 1.0 | 5.8 | 45 | 3.0 | ||||||||
| 6C | 1.0 | 6.2 | 55 | 3.0 | ||||||||
| 8C | 1.0 | 7.1 | 75 | 3.0 | ||||||||
| 10C | 1.0 | 8.0 | 85 | 2.0 | ||||||||
| 12C | 1.0 | 7.9 | 90 | 2.0 | ||||||||
| 16C | 1.1 | 8.9 | 120 | 2.0 | ||||||||
| 20C | 1.1 | 9.7 | 140 | 2.0 | ||||||||
| 30C | 1.2 | 11.8 | 210 | 1.8 | ||||||||
| 40C | 1.2 | 13.2 | 270 | 1.7 | ||||||||
| 2C | 20 (0.59mm2) | 119/0.08 | 1.1 | 0.25 | 1.60 | 0.9 | 5.1 | 38 | 39.1 | 10 | 500 | 6.0 |
| 3C | 0.9 | 5.3 | 44 | 5.0 | ||||||||
| 4C | 1.0 | 6.0 | 55 | 4.0 | ||||||||
| 5C | 1.0 | 6.4 | 65 | 4.0 | ||||||||
| 6C | 1.0 | 6.9 | 75 | 4.0 | ||||||||
| 8C | 1.0 | 7.9 | 100 | 4.0 | ||||||||
| 10C | 1.1 | 9.3 | 125 | 3.0 | ||||||||
| 12C | 1.1 | 9.1 | 130 | 3.0 | ||||||||
| 16C | 1.1 | 10.0 | 165 | 3.0 | ||||||||
| 20C | 1.2 | 11.2 | 210 | 2.0 | ||||||||
| 24C | 1.2 | 12.3 | 250 | 2.0 | ||||||||
| 30C | 1.2 | 13.5 | 300 | 2.0 | ||||||||
| 40C | 1.3 | 15.2 | 395 | 2.0 | ||||||||
製品特性
本カタログの許容電流は空中1条布設、周囲温度30℃での値。
周囲温度、布設状況等によって下記の補正係数を乗じて下さい｡
電流減少係数（周囲温度の場合）
| 周囲温度（℃） | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
|---|---|---|---|---|---|---|---|---|
| 電流減少係数 | 1.00 | 0.89 | 0.77 | 0.63 | 0.45 | - | - | - |
電流減少係数（多条布設の場合）
| 電線数 | 2～3 | 4 | 5～6 | 7～15 | 16～40 | 41～46 | 61～ |
|---|---|---|---|---|---|---|---|
| 電流減少係数 | 0.70 | 0.63 | 0.56 | 0.49 | 0.43 | 0.39 | 0.34 |
移動特性
試験回数：SS=5000万回以上
S =2000万回以上
A=1000万回以上
B=500万回以上
C=300万回以上
D=100万回以上
| 注）1 曲 げ | 屈曲 | U字型 折り返し | 90° 折り曲げ | 捻 回 | 注）2 移動曲げ | |
|---|---|---|---|---|---|---|
| 直 線 | 曲 げ | |||||
| A | A | A | A | A | A | C |
注）1 ケーブル外径20mm以上の場合はC、30mm以上の場合はDとなる。
注）2 ケーブル外径20mm以下の場合。
※ケーブルキャリア内での配線は、『移動距離』によりケーブルの寿命に影響があるので、移動距離5ｍ以上でご使用の場合はご相談ください。
耐油性
| 絶縁油 | 潤滑油 | 切削油I | 切削油II | 作動油 | グリース |
|---|---|---|---|---|---|
| A | A | B | B | B | B |
※表中A～Cは下記特性を表す。
A ： 実用上全く問題がない。
B ： 劣化もわずかで実用上ほとんど問題がない。
C ： ある程度劣化し、使用できない場合がある。
線芯識別

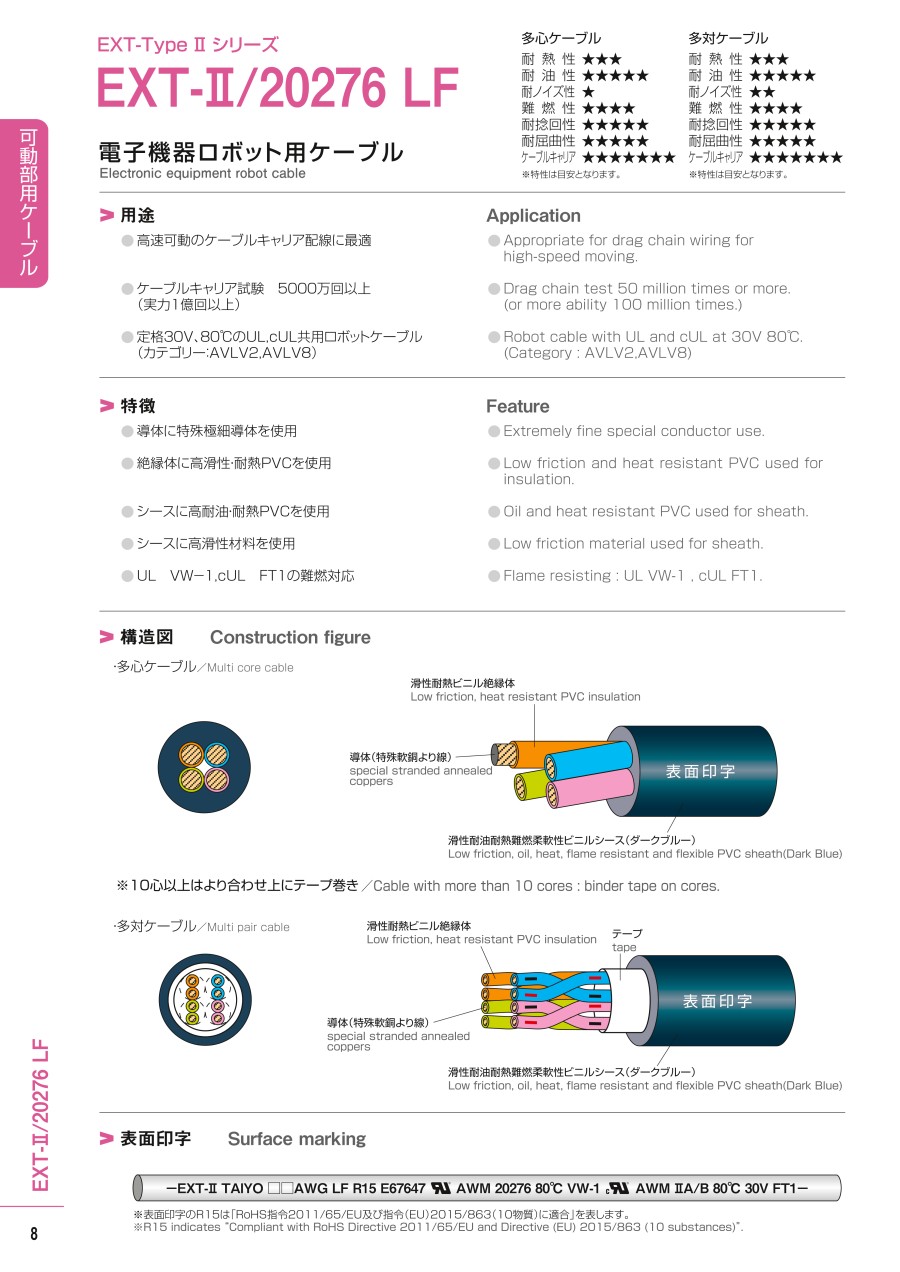

多心タイプ配列図
多心タイプ構造図
A：耐熱PVC絶縁体 B：テープ C：導体（特殊軟銅より線）
D：耐油耐熱難燃柔軟性PVCシース（ダークブルー）
多対タイプ配列図
多対タイプ構造図
A：耐熱PVC絶縁体 B：テープ C：導体（特殊軟銅より線）
D：耐油耐熱難燃柔軟性PVCシース（ダークブルー）
表面印字
多心ケーブルの識別
○内数字は多心タイプ識別表の線番を示す。
多心タイプ識別表
※短点は1mm、長点は2mm、間隔1mm、ピッチ約12mm
多対ケーブルの識別
○内数字は多対タイプ識別表の対番を示す
※1Pは空×桃とする
多対タイプ識別表
※短点は1mm、長点は2mm、間隔1mm、ピッチ約12mm
対例
絶縁体の色は、第1、第2芯線とも同色とする
第1、第2芯線のドットマークの色は、黒、赤とする
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,508円 ( 1,659円 ) | 3日目 |
3,016円 ( 3,318円 ) | 3日目 |
4,524円 ( 4,976円 ) | 3日目 |
6,032円 ( 6,635円 ) | 3日目 |
7,540円 ( 8,294円 ) | 3日目 |
6,463円 ( 7,109円 ) | 3日目 |
7,540円 ( 8,294円 ) | 3日目 |
8,618円 ( 9,480円 ) | 3日目 |
9,695円 ( 10,665円 ) | 3日目 |
7,540円 ( 8,294円 ) | 3日目 |
8,294円 ( 9,123円 ) | 3日目 |
9,048円 ( 9,953円 ) | 3日目 |
9,802円 ( 10,782円 ) | 3日目 |
10,556円 ( 11,612円 ) | 3日目 |
11,310円 ( 12,441円 ) | 3日目 |
12,064円 ( 13,270円 ) | 3日目 |
12,818円 ( 14,100円 ) | 3日目 |
13,572円 ( 14,929円 ) | 3日目 |
14,326円 ( 15,759円 ) | 3日目 |
12,567円 ( 13,824円 ) | 3日目 |
13,195円 ( 14,515円 ) | 3日目 |
13,824円 ( 15,206円 ) | 3日目 |
14,452円 ( 15,897円 ) | 3日目 |
15,080円 ( 16,588円 ) | 3日目 |
15,709円 ( 17,280円 ) | 3日目 |
16,337円 ( 17,971円 ) | 3日目 |
16,965円 ( 18,662円 ) | 3日目 |
17,594円 ( 19,353円 ) | 3日目 |
18,222円 ( 20,044円 ) | 3日目 |
18,851円 ( 20,736円 ) | 3日目 |
19,479円 ( 21,427円 ) | 3日目 |
20,107円 ( 22,118円 ) | 3日目 |
20,736円 ( 22,810円 ) | 3日目 |
21,364円 ( 23,500円 ) | 3日目 |
21,992円 ( 24,191円 ) | 3日目 |
22,621円 ( 24,883円 ) | 3日目 |
23,249円 ( 25,574円 ) | 3日目 |
23,877円 ( 26,265円 ) | 3日目 |
24,506円 ( 26,957円 ) | 3日目 |
25,134円 ( 27,647円 ) | 3日目 |
25,762円 ( 28,338円 ) | 3日目 |
26,391円 ( 29,030円 ) | 3日目 |
27,019円 ( 29,721円 ) | 3日目 |
27,647円 ( 30,412円 ) | 3日目 |
28,276円 ( 31,104円 ) | 3日目 |
28,904円 ( 31,794円 ) | 3日目 |
29,533円 ( 32,486円 ) | 3日目 |
30,161円 ( 33,177円 ) | 3日目 |
30,789円 ( 33,868円 ) | 3日目 |
25,976円 ( 28,574円 ) | 3日目 |
26,496円 ( 29,146円 ) | 3日目 |
27,015円 ( 29,717円 ) | 3日目 |
27,535円 ( 30,289円 ) | 3日目 |
28,055円 ( 30,861円 ) | 3日目 |
28,574円 ( 31,431円 ) | 3日目 |
29,094円 ( 32,003円 ) | 3日目 |
29,613円 ( 32,574円 ) | 3日目 |
30,133円 ( 33,146円 ) | 3日目 |
30,652円 ( 33,717円 ) | 3日目 |
31,172円 ( 34,289円 ) | 3日目 |
詳細情報
基本情報
【特長】
・UL、cUL共用汎用ロボットケーブル（カテゴリー：AVLV2、AVLV8）
・UL VW-1、cUL FT1の難燃対応
・耐油耐熱難燃柔軟性ビニル材料を使用
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 2024年1月23日より、AWG28サイズの規格拡大いたしました。
<対象商品>
CM/2464-1061/2A-SB-28AWG-5P、8P、10P、13P、15P、20P、25P
