太陽ケーブルテック

電子機器配線用ケーブル HP-SB／20276SR LF

電子機器配線用ケーブル HP-SB／20276SR LF
通常単価(税別)
1,450円～78,875円
税込単価
1,595円～86,763円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

電子機器配線用ケーブル CM/2464-1061/IIA LFシリーズ（シールド付・なし）

太陽ケーブルテック

電子機器配線用ケーブル CM/2464-1061/IIA LFシリーズ（シールド付・なし）
4.8
通常価格(税別)： 727円 (税込価格：800円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

電子機器配線用ケーブル CM／2464-1007／IIA LFシリーズ（シールド付・なし）

太陽ケーブルテック

電子機器配線用ケーブル CM／2464-1007／IIA LFシリーズ（シールド付・なし）
4.7
通常価格(税別)： 1,145円 (税込価格：1,260円)

通常出荷日：在庫品1日目

【特長】・絶縁体に半硬質PVCを使用。・耐油耐熱柔軟性ビニルシース材を使用。・...

詳細情報を確認する

ご注意

  • 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
    受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は電子機器配線用ケーブル HK-SB／20276 XL LFとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
未確定：候補が107型番あります。
    数量：

    商品情報

    準拠する規格

    認証UL AWM
    適合規格UL 758
    形式記号UL STYLE 20276
    定格電圧30V
    定格温度80℃
    導体UL 758
    難燃性VW-1

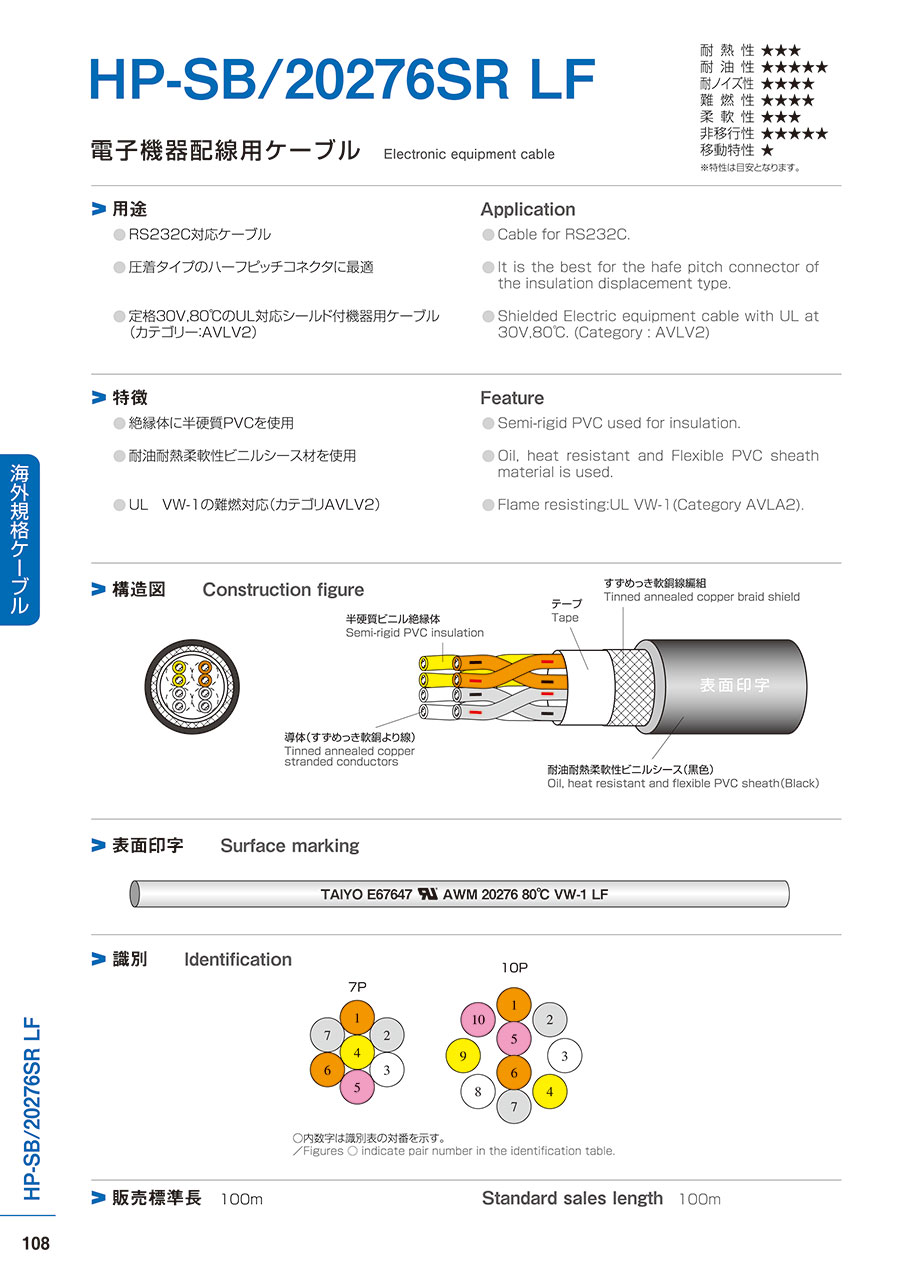

    電子機器配線用ケーブル HP-SB／20276SR LF 準拠する規格02

    規格表

    電子機器配線用ケーブル HP-SB／20276SR LF 規格表

    製品特性

    許容電流

    • 許容電流は空中1条布設、周囲温度30℃での値です。
    • 許容電流値は、JCS0168に基づき算出しております。
    • 周囲温度によって下記の補正係数を乗じて下さい。

    電流減少係数（周囲温度の場合）

    周囲温度（℃）30405060708090100
    電流減少係数1.000.890.770.630.45---

    線芯識別

    構造

    電子機器配線用ケーブル HP-SB／20276SR LF 線芯識別01

    表面印字

    電子機器配線用ケーブル HP-SB／20276SR LF 線芯識別02

    識別

    電子機器配線用ケーブル HP-SB／20276SR LF 線芯識別03
    電子機器配線用ケーブル HP-SB／20276SR LF 線芯識別04

    ※○内数字は識別表の対番を示す。

    識別表

    電子機器配線用ケーブル HP-SB／20276SR LF 線芯識別05

    ※短点は1mm、長点は2mm、間隔1mm、ピッチ約12mm

    対例

    電子機器配線用ケーブル HP-SB／20276SR LF 線芯識別06
    • 絶縁体の色は、第1、第2心線とも同色とする。
    • 第1、第2心線のドットマークの色は、黒、赤とする。

    販売標準長

    100m

    型番リスト

    表示件数
  • 1
  • 2
  • 次へ
    • 型番
    HP-SB/20276SR LF 2PX28AWG-1
    HP-SB/20276SR LF 2PX28AWG-2
    HP-SB/20276SR LF 2PX28AWG-3
    HP-SB/20276SR LF 2PX28AWG-4
    HP-SB/20276SR LF 2PX28AWG-5
    HP-SB/20276SR LF 2PX28AWG-6
    HP-SB/20276SR LF 2PX28AWG-7
    HP-SB/20276SR LF 2PX28AWG-8
    HP-SB/20276SR LF 2PX28AWG-9
    HP-SB/20276SR LF 2PX28AWG-10
    HP-SB/20276SR LF 2PX28AWG-11
    HP-SB/20276SR LF 2PX28AWG-12
    HP-SB/20276SR LF 2PX28AWG-13
    HP-SB/20276SR LF 2PX28AWG-14
    HP-SB/20276SR LF 2PX28AWG-15
    HP-SB/20276SR LF 2PX28AWG-16
    HP-SB/20276SR LF 2PX28AWG-17
    HP-SB/20276SR LF 2PX28AWG-18
    HP-SB/20276SR LF 2PX28AWG-19
    HP-SB/20276SR LF 2PX28AWG-20
    HP-SB/20276SR LF 2PX28AWG-21
    HP-SB/20276SR LF 2PX28AWG-22
    HP-SB/20276SR LF 2PX28AWG-23
    HP-SB/20276SR LF 2PX28AWG-24
    HP-SB/20276SR LF 2PX28AWG-25
    HP-SB/20276SR LF 2PX28AWG-26
    HP-SB/20276SR LF 2PX28AWG-27
    HP-SB/20276SR LF 2PX28AWG-28
    HP-SB/20276SR LF 2PX28AWG-29
    HP-SB/20276SR LF 2PX28AWG-30
    HP-SB/20276SR LF 2PX28AWG-31
    HP-SB/20276SR LF 2PX28AWG-32
    HP-SB/20276SR LF 2PX28AWG-33
    HP-SB/20276SR LF 2PX28AWG-34
    HP-SB/20276SR LF 2PX28AWG-35
    HP-SB/20276SR LF 2PX28AWG-36
    HP-SB/20276SR LF 2PX28AWG-37
    HP-SB/20276SR LF 2PX28AWG-38
    HP-SB/20276SR LF 2PX28AWG-39
    HP-SB/20276SR LF 2PX28AWG-40
    HP-SB/20276SR LF 2PX28AWG-41
    HP-SB/20276SR LF 2PX28AWG-42
    HP-SB/20276SR LF 2PX28AWG-43
    HP-SB/20276SR LF 2PX28AWG-44
    HP-SB/20276SR LF 2PX28AWG-45
    HP-SB/20276SR LF 2PX28AWG-46
    HP-SB/20276SR LF 2PX28AWG-47
    HP-SB/20276SR LF 2PX28AWG-48
    HP-SB/20276SR LF 2PX28AWG-49
    HP-SB/20276SR LF 2PX28AWG-50
    HP-SB/20276SR LF 2PX28AWG-51
    HP-SB/20276SR LF 2PX28AWG-52
    HP-SB/20276SR LF 2PX28AWG-53
    HP-SB/20276SR LF 2PX28AWG-54
    HP-SB/20276SR LF 2PX28AWG-55
    HP-SB/20276SR LF 2PX28AWG-56
    HP-SB/20276SR LF 2PX28AWG-57
    HP-SB/20276SR LF 2PX28AWG-58
    HP-SB/20276SR LF 2PX28AWG-59
    HP-SB/20276SR LF 2PX28AWG-60

    芯数

    対数

    仕上がり外径

    (mm)

    全長

    (m)

    		RoHS?最小発注数量
    4
    2P
    4.2
    1
    10
    1個
    4
    2P
    4.2
    2
    10
    1個
    4
    2P
    4.2
    3
    10
    1個
    4
    2P
    4.2
    4
    10
    1個
    4
    2P
    4.2
    5
    10
    1個
    4
    2P
    4.2
    6
    10
    1個
    4
    2P
    4.2
    7
    10
    1個
    4
    2P
    4.2
    8
    10
    1個
    4
    2P
    4.2
    9
    10
    1個
    4
    2P
    4.2
    10
    10
    1個
    4
    2P
    4.2
    11
    10
    1個
    4
    2P
    4.2
    12
    10
    1個
    4
    2P
    4.2
    13
    10
    1個
    4
    2P
    4.2
    14
    10
    1個
    4
    2P
    4.2
    15
    10
    1個
    4
    2P
    4.2
    16
    10
    1個
    4
    2P
    4.2
    17
    10
    1個
    4
    2P
    4.2
    18
    10
    1個
    4
    2P
    4.2
    19
    10
    1個
    4
    2P
    4.2
    20
    10
    1個
    4
    2P
    4.2
    21
    10
    1個
    4
    2P
    4.2
    22
    10
    1個
    4
    2P
    4.2
    23
    10
    1個
    4
    2P
    4.2
    24
    10
    1個
    4
    2P
    4.2
    25
    10
    1個
    4
    2P
    4.2
    26
    10
    1個
    4
    2P
    4.2
    27
    10
    1個
    4
    2P
    4.2
    28
    10
    1個
    4
    2P
    4.2
    29
    10
    1個
    4
    2P
    4.2
    30
    10
    1個
    4
    2P
    4.2
    31
    10
    1個
    4
    2P
    4.2
    32
    10
    1個
    4
    2P
    4.2
    33
    10
    1個
    4
    2P
    4.2
    34
    10
    1個
    4
    2P
    4.2
    35
    10
    1個
    4
    2P
    4.2
    36
    10
    1個
    4
    2P
    4.2
    37
    10
    1個
    4
    2P
    4.2
    38
    10
    1個
    4
    2P
    4.2
    39
    10
    1個
    4
    2P
    4.2
    40
    10
    1個
    4
    2P
    4.2
    41
    10
    1個
    4
    2P
    4.2
    42
    10
    1個
    4
    2P
    4.2
    43
    10
    1個
    4
    2P
    4.2
    44
    10
    1個
    4
    2P
    4.2
    45
    10
    1個
    4
    2P
    4.2
    46
    10
    1個
    4
    2P
    4.2
    47
    10
    1個
    4
    2P
    4.2
    48
    10
    1個
    4
    2P
    4.2
    49
    10
    1個
    4
    2P
    4.2
    50
    10
    1個
    4
    2P
    4.2
    51
    10
    1個
    4
    2P
    4.2
    52
    10
    1個
    4
    2P
    4.2
    53
    10
    1個
    4
    2P
    4.2
    54
    10
    1個
    4
    2P
    4.2
    55
    10
    1個
    4
    2P
    4.2
    56
    10
    1個
    4
    2P
    4.2
    57
    10
    1個
    4
    2P
    4.2
    58
    10
    1個
    4
    2P
    4.2
    59
    10
    1個
    4
    2P
    4.2
    60
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,450円
    ( 1,595円 )
    在庫品1日目当日出荷可能
    1,450円
    ( 1,595円 )
    在庫品1日目当日出荷可能
    1,450円
    ( 1,595円 )
    在庫品1日目当日出荷可能
    1,450円
    ( 1,595円 )
    在庫品1日目当日出荷可能
    1,450円
    ( 1,595円 )
    在庫品1日目当日出荷可能
    2,900円
    ( 3,190円 )
    在庫品1日目当日出荷可能
    2,900円
    ( 3,190円 )
    在庫品1日目当日出荷可能
    2,900円
    ( 3,190円 )
    在庫品1日目当日出荷可能
    2,900円
    ( 3,190円 )
    在庫品1日目当日出荷可能
    2,900円
    ( 3,190円 )
    在庫品1日目当日出荷可能
    3,190円
    ( 3,509円 )
    在庫品1日目当日出荷可能
    3,480円
    ( 3,828円 )
    在庫品1日目当日出荷可能
    3,770円
    ( 4,147円 )
    在庫品1日目当日出荷可能
    4,060円
    ( 4,466円 )
    在庫品1日目当日出荷可能
    4,350円
    ( 4,785円 )
    在庫品1日目当日出荷可能
    4,640円
    ( 5,104円 )
    在庫品1日目当日出荷可能
    4,930円
    ( 5,423円 )
    在庫品1日目当日出荷可能
    5,220円
    ( 5,742円 )
    在庫品1日目当日出荷可能
    5,510円
    ( 6,061円 )
    在庫品1日目当日出荷可能
    5,800円
    ( 6,380円 )
    在庫品1日目当日出荷可能
    6,090円
    ( 6,699円 )
    在庫品1日目当日出荷可能
    6,380円
    ( 7,018円 )
    在庫品1日目当日出荷可能
    6,670円
    ( 7,337円 )
    在庫品1日目当日出荷可能
    6,960円
    ( 7,656円 )
    在庫品1日目当日出荷可能
    7,250円
    ( 7,975円 )
    在庫品1日目当日出荷可能
    7,540円
    ( 8,294円 )
    在庫品1日目当日出荷可能
    7,830円
    ( 8,613円 )
    在庫品1日目当日出荷可能
    8,120円
    ( 8,932円 )
    在庫品1日目当日出荷可能
    8,410円
    ( 9,251円 )
    在庫品1日目当日出荷可能
    8,700円
    ( 9,570円 )
    在庫品1日目当日出荷可能
    8,990円
    ( 9,889円 )
    在庫品1日目当日出荷可能
    9,280円
    ( 10,208円 )
    在庫品1日目当日出荷可能
    9,570円
    ( 10,527円 )
    在庫品1日目当日出荷可能
    9,860円
    ( 10,846円 )
    在庫品1日目当日出荷可能
    10,150円
    ( 11,165円 )
    在庫品1日目当日出荷可能
    10,440円
    ( 11,484円 )
    在庫品1日目当日出荷可能
    10,730円
    ( 11,803円 )
    在庫品1日目当日出荷可能
    11,020円
    ( 12,122円 )
    在庫品1日目当日出荷可能
    11,310円
    ( 12,441円 )
    在庫品1日目当日出荷可能
    11,600円
    ( 12,760円 )
    在庫品1日目当日出荷可能
    11,890円
    ( 13,079円 )
    在庫品1日目当日出荷可能
    12,180円
    ( 13,398円 )
    在庫品1日目当日出荷可能
    12,470円
    ( 13,717円 )
    在庫品1日目当日出荷可能
    12,760円
    ( 14,036円 )
    在庫品1日目当日出荷可能
    13,050円
    ( 14,355円 )
    在庫品1日目当日出荷可能
    13,340円
    ( 14,674円 )
    在庫品1日目当日出荷可能
    13,630円
    ( 14,993円 )
    在庫品1日目当日出荷可能
    13,920円
    ( 15,312円 )
    在庫品1日目当日出荷可能
    14,210円
    ( 15,631円 )
    在庫品1日目当日出荷可能
    13,385円
    ( 14,724円 )
    在庫品1日目当日出荷可能
    13,652円
    ( 15,017円 )
    在庫品1日目当日出荷可能
    13,920円
    ( 15,312円 )
    在庫品1日目当日出荷可能
    14,188円
    ( 15,607円 )
    在庫品1日目当日出荷可能
    14,455円
    ( 15,901円 )
    在庫品1日目当日出荷可能
    14,724円
    ( 16,196円 )
    在庫品1日目当日出荷可能
    14,990円
    ( 16,489円 )
    在庫品1日目当日出荷可能
    15,258円
    ( 16,784円 )
    在庫品1日目当日出荷可能
    15,526円
    ( 17,079円 )
    在庫品1日目当日出荷可能
    15,794円
    ( 17,373円 )
    在庫品1日目当日出荷可能
    16,062円
    ( 17,668円 )
    在庫品1日目当日出荷可能
  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    【特長】
    ・絶縁体に半硬質PVCを使用。
    ・耐油耐熱柔軟性ビニルシース材を使用。
    ・UL VW-1の難燃対応（カテゴリAVLV2）。
    【用途】
    ・RS232対応ケーブル。
    ・圧接タイプのハーフピッチコネクタに最適。
    ・定格30V、80℃のUL対応シールド付機器用ケーブル（カテゴリー：AVLV2）。

    ご注意

    • 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
      受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は電子機器配線用ケーブル HK-SB／20276 XL LFとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

    商品担当おすすめ

    • SS30UCR UL／CE対応 画像

      ミスミ

      SS30UCR UL／CE対応

      30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

    • SS300R　UL規格　小径 画像

      ミスミ

      SS300R　UL規格　小径

      300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
