電子機器配線用ケーブル CL2／2464-3599-DS LF
- 通常単価(税別)
- 2,891円～330,814円
- 税込単価
- 3,180円～363,895円
【特長】・絶縁体に架橋ポリエチレンを使用。・耐油耐熱柔軟ビニルシース材を使用。・特性インピーダンス10...
詳細を確認- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はSS300SB UL 小径 シールド付となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
準拠する規格
| 認証 | UL CL2 | UL AWM | cUL |
|---|---|---|---|
| 適合規格 | UL 13 | UL 758 | CSA C22.2 No.210 |
| 形式記号 | CL2 | UL STYLE 2464 | CSA AWM IIA |
| 定格電圧 | 150V | 300V | 300V |
| 定格温度 | 75℃ | 80℃ | 80℃ |
| 導体 | UL 13 | UL 758 | CSA C22.2 No.210 |
| 難燃性 | Vertical-Tray Flame Test | VW-1 | FT1 |

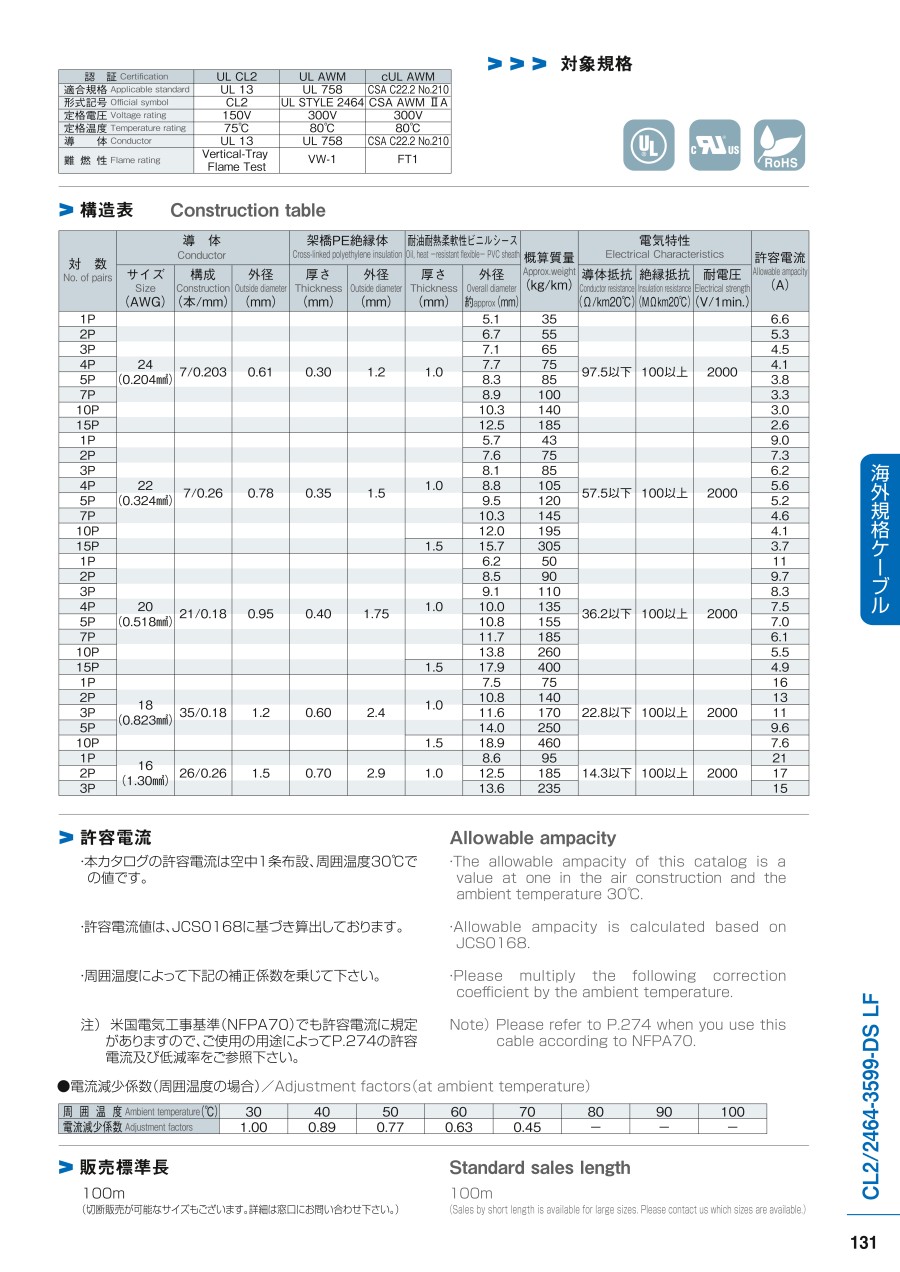

規格表
製品特性
許容電流
- 許容電流は空中1条布設、周囲温度30℃での値です。
- 許容電流値は、JCS0168に基づき算出しております。
- 周囲温度によって下記の補正係数を乗じて下さい。
電流減少係数（周囲温度の場合）
| 周囲温度（℃） | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
|---|---|---|---|---|---|---|---|---|
| 電流減少係数 | 1.00 | 0.89 | 0.77 | 0.63 | 0.45 | - | - | - |
線芯識別
構造
表面印字
識別
※○内数字は識別表の対番を示す。
識別表
白／黒は黒色絶縁体上に白色ラインとなります。
販売標準長
100m
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,300円 ( 5,830円 ) | 4日目 |
5,300円 ( 5,830円 ) | 4日目 |
5,300円 ( 5,830円 ) | 4日目 |
5,300円 ( 5,830円 ) | 4日目 |
5,300円 ( 5,830円 ) | 4日目 |
6,360円 ( 6,996円 ) | 4日目 |
7,420円 ( 8,162円 ) | 4日目 |
8,480円 ( 9,328円 ) | 4日目 |
9,540円 ( 10,494円 ) | 4日目 |
10,600円 ( 11,660円 ) | 4日目 |
11,660円 ( 12,826円 ) | 4日目 |
12,720円 ( 13,992円 ) | 4日目 |
13,780円 ( 15,158円 ) | 4日目 |
14,840円 ( 16,324円 ) | 4日目 |
15,900円 ( 17,490円 ) | 4日目 |
16,960円 ( 18,656円 ) | 4日目 |
18,020円 ( 19,822円 ) | 4日目 |
19,080円 ( 20,988円 ) | 4日目 |
20,140円 ( 22,154円 ) | 4日目 |
21,200円 ( 23,320円 ) | 4日目 |
22,260円 ( 24,486円 ) | 4日目 |
23,320円 ( 25,652円 ) | 4日目 |
24,380円 ( 26,818円 ) | 4日目 |
25,440円 ( 27,984円 ) | 4日目 |
26,500円 ( 29,150円 ) | 4日目 |
27,560円 ( 30,316円 ) | 4日目 |
28,620円 ( 31,482円 ) | 4日目 |
29,680円 ( 32,648円 ) | 4日目 |
30,740円 ( 33,814円 ) | 4日目 |
31,800円 ( 34,980円 ) | 4日目 |
32,860円 ( 36,146円 ) | 4日目 |
33,920円 ( 37,312円 ) | 4日目 |
34,980円 ( 38,478円 ) | 4日目 |
36,040円 ( 39,644円 ) | 4日目 |
37,100円 ( 40,810円 ) | 4日目 |
38,160円 ( 41,976円 ) | 4日目 |
39,220円 ( 43,142円 ) | 4日目 |
40,280円 ( 44,308円 ) | 4日目 |
41,340円 ( 45,474円 ) | 4日目 |
42,400円 ( 46,640円 ) | 4日目 |
43,460円 ( 47,806円 ) | 4日目 |
44,520円 ( 48,972円 ) | 4日目 |
45,580円 ( 50,138円 ) | 4日目 |
46,640円 ( 51,304円 ) | 4日目 |
47,700円 ( 52,470円 ) | 4日目 |
48,760円 ( 53,636円 ) | 4日目 |
49,820円 ( 54,802円 ) | 4日目 |
50,880円 ( 55,968円 ) | 4日目 |
51,940円 ( 57,134円 ) | 4日目 |
48,923円 ( 53,815円 ) | 4日目 |
49,902円 ( 54,892円 ) | 4日目 |
50,880円 ( 55,968円 ) | 4日目 |
51,858円 ( 57,044円 ) | 4日目 |
52,837円 ( 58,121円 ) | 4日目 |
53,815円 ( 59,197円 ) | 4日目 |
54,794円 ( 60,273円 ) | 4日目 |
55,772円 ( 61,349円 ) | 4日目 |
56,751円 ( 62,426円 ) | 4日目 |
57,729円 ( 63,502円 ) | 4日目 |
58,708円 ( 64,579円 ) | 4日目 |
詳細情報
基本情報
【特長】
・絶縁体に架橋ポリエチレンを使用。
・耐油耐熱柔軟ビニルシース材を使用。
・特性インピーダンス100±15Ω（5MHz）（ディファレンシャル）に制御。
・UL VW-1、cUL FT1の難燃対応。
・UL垂直トレイ難燃試験に合格。
【用途】
・RS485、RS422対応ケーブル。
・信号・遠隔制御用のトレイケーブルとして使用可能。
・定格300V、80℃のUL、cUL共用二重シールド付機器用ケーブル（カテゴリー：QPTZ、AVLV2、AVLV8）。
・リスティング規格であるCL2を取得しており、NFPA70、79に対応。
ご注意
- 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はSS300SB UL 小径 シールド付となります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
