太陽ケーブルテック

電子機器ロボット用ケーブル 300V EXT-TypeII／2517 LF

カタログ |

通常単価(税別): 1,300円～643,610円

税込単価: 1,430円～707,971円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

太陽ケーブルテック

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

太陽ケーブルテック

通常出荷日：在庫品1日目

高性能汎用ロボットケーブル。【特長】・UL、CUL共用汎用ロボットケーブル（カ...

シールド
無
定格電圧
300V
特性
耐油性 / 耐熱性 / 耐捻れ
シース(外被)色
ダークブルー
安全規格
UL RECOGNIZED / CSA(c-UL)
シース(外被)材料
PVC(塩ビ)
絶縁体材料
PVC(塩ビ)
その他特性
難燃性／柔軟性

未確定：候補が2,900型番あります。

商品情報
型番リスト
詳細情報

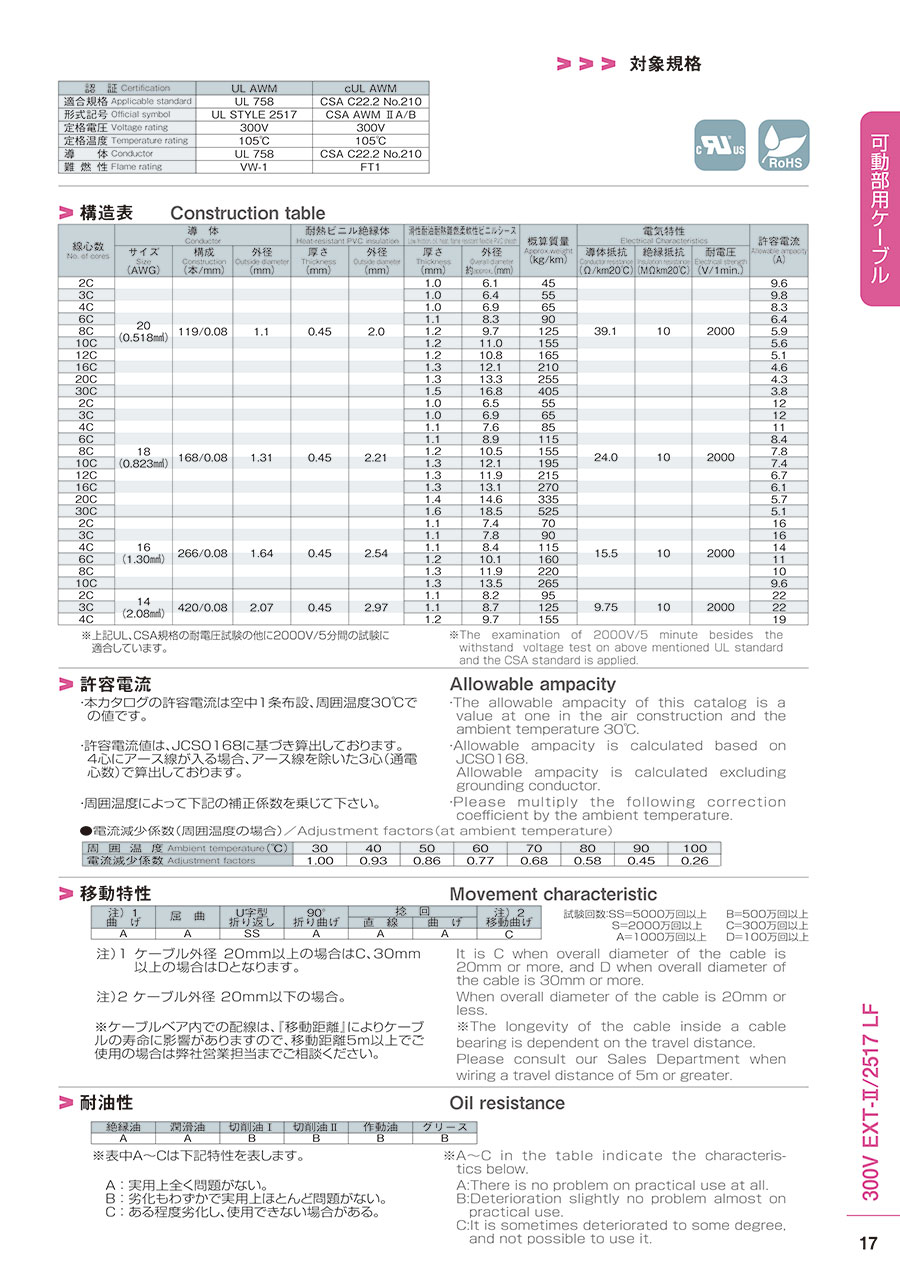

カタログ

商品情報

規格表

線心数	導　体			耐熱ビニル絶縁体		滑性耐油耐熱難燃柔軟性ビニルシース		概算質量（kg/km）	電気特性			許容電流（A）
線心数	サイズ（AWG）	構成（本/mm）	外径（mm）	厚さ（mm）	外径（mm）	厚さ（mm）	外径約(mm）	概算質量（kg/km）	導体抵抗（Ω/km20℃）	絶縁抵抗（MΩkm20℃）	耐電圧（V/1min.）	許容電流（A）
2C	20 （0.518mm²）	119/0.08	1.1	0.45	2.0	1.0	6.1	45	39.1	10	2000	9.6
3C						1.0	6.4	55				9.8
4C						1.0	6.9	65				8.3
6C						1.1	8.3	90				6.4
8C						1.2	9.7	125				5.9
10C						1.2	11	155				5.6
12C						1.2	10.8	165				5.1
16C						1.3	12.1	210				4.6
20C						1.3	13.3	255				4.3
30C						1.5	16.8	405				3.8
2C	18 （0.823mm²）	168/0.08	1.31	0.45	2.21	1.0	6.5	55	24.0			12
3C						1.0	6.9	65				12
4C						1.1	7.6	85				11
6C						1.1	8.9	115				8.4
8C						1.2	10.5	155				7.8
10C						1.3	12.1	195				7.4
12C						1.3	11.9	215				6.7
16C						1.3	13.1	270				6.1
20C						1.4	14.6	335				5.7
30C						1.6	18.5	525				5.1
2C	16 （1.30mm²）	266/0.08	1.64	0.45	2.54	1.1	7.4	70	15.5			16
3C						1.1	7.8	90				16
4C						1.1	8.4	115				14
6C						1.2	10.1	160				11
8C						1.3	11.9	220				10
10C						1.3	13.5	265				9.6
2C	14 （2.08mm²）	420/0.08	2.07	0.45	2.97	1.1	8.2	95	9.75			22
3C						1.1	8.7	125				22
4C						1.2	9.7	155				19

上記UL、CSA規格の耐電圧試験の他に2000V/5分間の試験に適合している。

曲げ半径（ｍｍ）	仕上半径×6以上（推奨）

その他規格

認証	UL AWM	cUL AWM
適合規格	UL 758	CSA C22.2 No.210
形式記号	UL STYLE 2517	CSA AWM II A/B
定格電圧	300V	300V
定格温度	105℃	105℃
導体	UL 758	CSA C22.2 No.210
難燃性	VW-1	FT1

製品特性

許容電流

本カタログの許容電流は空中1条布設、周囲温度30℃での値。
許容電流値は、JCS0168に基づき算出しておる。
4心にアース線が入る場合、アース線を除いた3心（通電心数）で算出しておる。
周囲温度によって下記の補正係数を乗じて下さい｡

電流減少係数（周囲温度の場合）

周囲温度（℃）	30	40	50	60	70	80	90	100
電流減少係数	1.00	0.93	0.86	0.77	0.68	0.58	0.45	0.26

移動特性

試験回数：SS=5000万回以上
S =2000万回以上
A=1000万回以上
B=500万回以上
C=300万回以上
D=100万回以上

注）1 曲　げ	屈曲	U字型折り返し	90° 折り曲げ	捻　回		注）2 移動曲げ
注）1 曲　げ	屈曲	U字型折り返し	90° 折り曲げ	直　線	曲　げ	注）2 移動曲げ
A	A	SS	A	A	A	C

注）1 ケーブル外径 20mm以上の場合はC、30mm以上の場合はDとなる。
注）2 ケーブル外径 20mm以下の場合。
※ケーブルキャリア内での配線は、『移動距離』によりケーブルの寿命に影響があります。

耐油性

絶縁油	潤滑油	切削油I	切削油II	作動油	グリース
A	A	B	B	B	B

※表中A～Cは下記特性を表す。
A ：実用上全く問題がない。
B ：劣化もわずかで実用上ほとんど問題がない。
C ：ある程度劣化し、使用できない場合がある。

線芯識別

配列図

構造

A：耐熱ビニル絶縁体　B：テープ　C：導体（特殊軟銅より線）　
D：滑性耐油耐熱難燃柔軟性PVCシース（ダークブルー）

表面印字

識別方法

2Cタイプの識別例

3Cタイプの識別例

4Cタイプの識別例

※Y/G線は緑地に黄色の3本埋込色帯（30％～50％）となる。

6心以上のナンバリング識別

○内数字は空色絶縁体上の黒色ナンバリングを示す。

型番リスト

表示件数

...

型番

300V EXT-TYPEII/2517 LF 2X14AWG-1

300V EXT-TYPEII/2517 LF 2X14AWG-2

300V EXT-TYPEII/2517 LF 2X14AWG-3

300V EXT-TYPEII/2517 LF 2X14AWG-4

300V EXT-TYPEII/2517 LF 2X14AWG-5

300V EXT-TYPEII/2517 LF 2X14AWG-6

300V EXT-TYPEII/2517 LF 2X14AWG-7

300V EXT-TYPEII/2517 LF 2X14AWG-8

300V EXT-TYPEII/2517 LF 2X14AWG-9

300V EXT-TYPEII/2517 LF 2X14AWG-10

300V EXT-TYPEII/2517 LF 2X14AWG-11

300V EXT-TYPEII/2517 LF 2X14AWG-12

300V EXT-TYPEII/2517 LF 2X14AWG-13

300V EXT-TYPEII/2517 LF 2X14AWG-14

300V EXT-TYPEII/2517 LF 2X14AWG-15

300V EXT-TYPEII/2517 LF 2X14AWG-16

300V EXT-TYPEII/2517 LF 2X14AWG-17

300V EXT-TYPEII/2517 LF 2X14AWG-18

300V EXT-TYPEII/2517 LF 2X14AWG-19

300V EXT-TYPEII/2517 LF 2X14AWG-20

300V EXT-TYPEII/2517 LF 2X14AWG-21

300V EXT-TYPEII/2517 LF 2X14AWG-22

300V EXT-TYPEII/2517 LF 2X14AWG-23

300V EXT-TYPEII/2517 LF 2X14AWG-24

300V EXT-TYPEII/2517 LF 2X14AWG-25

300V EXT-TYPEII/2517 LF 2X14AWG-26

300V EXT-TYPEII/2517 LF 2X14AWG-27

300V EXT-TYPEII/2517 LF 2X14AWG-28

300V EXT-TYPEII/2517 LF 2X14AWG-29

300V EXT-TYPEII/2517 LF 2X14AWG-30

300V EXT-TYPEII/2517 LF 2X14AWG-31

300V EXT-TYPEII/2517 LF 2X14AWG-32

300V EXT-TYPEII/2517 LF 2X14AWG-33

300V EXT-TYPEII/2517 LF 2X14AWG-34

300V EXT-TYPEII/2517 LF 2X14AWG-35

300V EXT-TYPEII/2517 LF 2X14AWG-36

300V EXT-TYPEII/2517 LF 2X14AWG-37

300V EXT-TYPEII/2517 LF 2X14AWG-38

300V EXT-TYPEII/2517 LF 2X14AWG-39

300V EXT-TYPEII/2517 LF 2X14AWG-40

300V EXT-TYPEII/2517 LF 2X14AWG-41

300V EXT-TYPEII/2517 LF 2X14AWG-42

300V EXT-TYPEII/2517 LF 2X14AWG-43

300V EXT-TYPEII/2517 LF 2X14AWG-44

300V EXT-TYPEII/2517 LF 2X14AWG-45

300V EXT-TYPEII/2517 LF 2X14AWG-46

300V EXT-TYPEII/2517 LF 2X14AWG-47

300V EXT-TYPEII/2517 LF 2X14AWG-48

300V EXT-TYPEII/2517 LF 2X14AWG-49

300V EXT-TYPEII/2517 LF 2X14AWG-50

300V EXT-TYPEII/2517 LF 2X14AWG-51

300V EXT-TYPEII/2517 LF 2X14AWG-52

300V EXT-TYPEII/2517 LF 2X14AWG-53

300V EXT-TYPEII/2517 LF 2X14AWG-54

300V EXT-TYPEII/2517 LF 2X14AWG-55

300V EXT-TYPEII/2517 LF 2X14AWG-56

300V EXT-TYPEII/2517 LF 2X14AWG-57

300V EXT-TYPEII/2517 LF 2X14AWG-58

300V EXT-TYPEII/2517 LF 2X14AWG-59

300V EXT-TYPEII/2517 LF 2X14AWG-60

芯数

(芯)

AWGサイズ

(AWG)

導体断面積

(mm²)

仕上り外径

(mm)

全長

(m)

アース線

RoHS?

最小発注数量

2	[15～14] 14	[2.1～2.4] 2.08	8.2	1	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	2	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	3	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	4	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	5	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	6	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	7	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	8	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	9	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	10	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	11	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	12	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	13	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	14	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	15	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	16	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	17	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	18	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	19	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	20	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	21	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	22	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	23	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	24	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	25	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	26	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	27	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	28	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	29	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	30	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	31	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	32	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	33	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	34	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	35	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	36	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	37	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	38	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	39	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	40	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	41	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	42	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	43	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	44	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	45	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	46	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	47	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	48	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	49	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	50	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	51	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	52	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	53	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	54	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	55	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	56	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	57	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	58	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	59	なし	10	1個
2	[15～14] 14	[2.1～2.4] 2.08	8.2	60	なし	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,712円 ( 1,883円 )	3日目
3,424円 ( 3,766円 )	3日目
5,136円 ( 5,650円 )	3日目
6,848円 ( 7,533円 )	3日目
8,560円 ( 9,416円 )	3日目
8,560円 ( 9,416円 )	3日目
9,987円 ( 10,986円 )	3日目
11,413円 ( 12,554円 )	3日目
12,840円 ( 14,124円 )	3日目
13,169円 ( 14,486円 )	3日目
14,487円 ( 15,936円 )	3日目
15,803円 ( 17,383円 )	3日目
17,120円 ( 18,832円 )	3日目
18,438円 ( 20,282円 )	3日目
19,754円 ( 21,729円 )	3日目
21,072円 ( 23,179円 )	3日目
22,388円 ( 24,627円 )	3日目
23,705円 ( 26,076円 )	3日目
25,022円 ( 27,524円 )	3日目
23,136円 ( 25,450円 )	3日目
24,292円 ( 26,721円 )	3日目
25,449円 ( 27,994円 )	3日目
26,606円 ( 29,267円 )	3日目
27,764円 ( 30,540円 )	3日目
28,919円 ( 31,811円 )	3日目
30,076円 ( 33,084円 )	3日目
31,233円 ( 34,356円 )	3日目
32,390円 ( 35,629円 )	3日目
33,546円 ( 36,901円 )	3日目
34,703円 ( 38,173円 )	3日目
35,860円 ( 39,446円 )	3日目
37,017円 ( 40,719円 )	3日目
38,173円 ( 41,990円 )	3日目
39,330円 ( 43,263円 )	3日目
40,488円 ( 44,537円 )	3日目
41,644円 ( 45,808円 )	3日目
42,800円 ( 47,080円 )	3日目
43,957円 ( 48,353円 )	3日目
45,114円 ( 49,625円 )	3日目
46,271円 ( 50,898円 )	3日目
47,428円 ( 52,171円 )	3日目
48,584円 ( 53,442円 )	3日目
49,741円 ( 54,715円 )	3日目
50,898円 ( 55,988円 )	3日目
52,055円 ( 57,261円 )	3日目
53,211円 ( 58,532円 )	3日目
54,368円 ( 59,805円 )	3日目
55,525円 ( 61,078円 )	3日目
56,682円 ( 62,350円 )	3日目
56,316円 ( 61,948円 )	3日目
57,444円 ( 63,188円 )	3日目
58,569円 ( 64,426円 )	3日目
59,695円 ( 65,665円 )	3日目
60,821円 ( 66,903円 )	3日目
61,948円 ( 68,143円 )	3日目
63,074円 ( 69,381円 )	3日目
64,200円 ( 70,620円 )	3日目
65,327円 ( 71,860円 )	3日目
66,453円 ( 73,098円 )	3日目
67,580円 ( 74,338円 )	3日目

...

基本情報

基本情報

高性能汎用ロボットケーブル。
【特長】
・UL、CUL共用汎用ロボットケーブル（カテゴリー：AVLV2、AVLV8）。
・ULVW-1、CULFT1の難燃対応。
・耐油耐熱難燃柔軟性ビニル材料を使用。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
ST30R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"30V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
ST300R 【大電×ミスミ】極細高耐久ロボットケーブル（シールド無・有）
"300V"細径耐屈曲ロボットケーブル。「大電」との協業で、細さと屈曲性に優れる商品をミスミ在庫販売！
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

電子機器ロボット用ケーブル 300V EXT-TypeII／2517 LFのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品電子機器ロボット用ケーブル 300V EXT-TypeII／2517 LF	電子機器ロボット用ケーブル 300V EXT-TypeII-SB／2517 LF	電子機器ロボット用ケーブル 30V EXT-TypeII/20276 LF	電子機器ロボット用ケーブル 600V EXT-TypeII／2501 LF	電子機器ロボット用ケーブル 30V EXT-TypeII-SB/20276 LF	電子機器ロボット用ケーブル 600V EXT-TypeII-SB／2501 LF
メーカー	太陽ケーブルテック	太陽ケーブルテック	太陽ケーブルテック	太陽ケーブルテック	太陽ケーブルテック	太陽ケーブルテック
通常価格	1,300円-	1,678円 -	948円 -	1,018円 -	1,268円 -	1,721円 -
通常出荷日	3日目	3日目	在庫品1日目〜	3日目〜	在庫品1日目〜	3日目〜
シールド	無	有	無	無	有	有
定格電圧	300V	300V	30V	600V	30V	600V
特性	耐油性 / 耐熱性 / 耐捻れ	耐油性 / 耐熱性 / 耐捻れ	耐油性 / 耐熱性	耐油性 / 耐熱性 / 耐捻れ	耐油性 / 耐熱性	耐油性 / 耐熱性 / 耐捻れ
シース(外被)色	ダークブルー	ダークブルー	ダークブルー	ダークブルー	ダークブルー	ダークブルー
安全規格	UL RECOGNIZED / CSA(c-UL)	UL RECOGNIZED / CSA(c-UL)	UL RECOGNIZED / CSA(c-UL)	UL RECOGNIZED / CSA(c-UL)	UL RECOGNIZED / CSA(c-UL)	UL RECOGNIZED / CSA(c-UL)
