倉茂電工

工業自動化ケーブル VCT222シリーズ（柔軟ビニル）

Name: 工業自動化ケーブル VCT222シリーズ（柔軟ビニル）
Brand: 倉茂電工
SKU: 222000357618
Rating: 4.4 (5 reviews)

カタログ |

4.4

平均満足度4.4

この商品のレビューをみる（5件）

通常単価(税別): 1,900円～434,527円

税込単価: 2,090円～477,980円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

倉茂電工

工業自動化ケーブル VCTF-22シリーズ

4.8

通常価格(税別)： 1,440円 (税込価格：1,584円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

倉茂電工

工業自動化ケーブル VCTF 36SBシリーズ（シールド付タイプ）PSE対応

通常価格(税別)： 3,527円 (税込価格：3,880円)

通常出荷日：在庫品1日目

【特長】・柔軟性【用途】・汎用機器への配線・電動工具の配線・水中ポンプの配線

詳細情報を確認する

規格・仕様：

より線
600V

電線規格
VCT
定格電圧
600V
シールド
無
シース(外被)色
黒
アース線
なし
シース(外被)材料
PVC（塩ビ）
絶縁体材料
PVC（塩ビ）
その他特性
柔軟性

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はNASVCT PSE対応柔軟ビニルキャブタイヤとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。

未確定：候補が3,021型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細

認証

<PS>E（7心以下に適用）

使用温度範囲

固定時：-40～60℃^※

※0℃以下でご使用の際は、衝撃・屈曲・振動等の外的力が加わらないようにしてください。

曲げ半径

固定時：ケーブル外径の4 倍以上推奨

構造概略

導体	軟銅集合線
絶縁体	ビニル混合物
より合わせ	線心を円形により合わせ
テープ	8心以上はテープを重ね巻き
シース	柔軟性ビニル混合物（黒色）

技術情報・設計アイデア

テクニカルデータ

ケーブルタイプ	国内
適用サイズ	7心以下^※
定格電圧	600V
定格温度	60℃
試験電圧	AC3000V・1min
難燃性	60°傾斜
適用規格	電気用品安全法

※8心以上は、電気用品安全法が適用されません。

規格表

導体		絶縁	心数	シース外径（約mm）	概算重量（g）
公称断面積	外径（約mm）	外径（約mm）	心数	シース外径（約mm）	概算重量（g）
0.75mm²	1.1 <30/0.18>	2.75	2	8.8	100
			3	9.2	110
			4	9.9	130
		2.7	6	12.0	180
			8	13.0	210
			10	15.0	260
			12	15.5	285
			16	17.5	365
			20	19.0	445
			30	22.5	630
1.25mm²	1.5 <50/0.18>	3.1	2	9.6	120
			3	10.0	140
			4	11.0	170
			6	13.0	240
			8	14.5	275
			10	17.0	340
			12	17.0	380
			16	19.5	485
			20	21.5	600
			30	25.0	850
2mm²	1.8 <37/0.26>	3.4	2	10.5	150
			3	11.0	175
			4	12.0	210
			6	14.5	305
			8	15.5	350
			10	18.0	445
			12	18.5	490
			16	21.0	640
3.5mm²	2.5 <450/0.32>	4.1	2	12.0	205
			3	12.5	255
			4	14.0	315
			6	16.5	450
5.5mm²	3.1 <700/0.32>	5.1	2	14.5	305
			3	15.0	370
			4	16.5	460
8mm²	3.7 <50/0.45>	6.1	2	16.5	410
			3	17.5	510
			4	19.5	640
14mm²	4.9 <88/0.45>	7.9	2	20.5	665
			3	22.0	830
			4	24.0	1,040
38mm²	9.1 〈7/34/0.45〉	12.7	4	37.5	2,620

製品特性

特性レーダーチャート

電気特性

導体	心数	電気特性
公称断面積	心数	許容電流（A）	導体抵抗 20℃（Ω/km）	絶縁抵抗 20℃（MΩ/km）
0.75mm²	2	12	25.1以下	50以上
	3	10
	4	9
	6	7
	8	6
	10	6
	12	5
	16	5
	20	4
	30	4
1.25mm²	2	16	15.1以下	50以上
	3	14
	4	13
	6	10
	8	8
	10	8
	12	7
	16	7
	20	6
	30	5
2mm²	2	22	9.79以下	50以上
	3	19
	4	17
	6	13
	8	11
	10	11
	12	10
	16	9
3.5mm²	2	32	5.24 以下	40 以上
	3	28
	4	25
	6	20
5.5mm²	2	41	3.37 以下	40 以上
	3	36
	4	32
8mm²	2	51	2.39 以下	40 以上
	3	44
	4	39
14mm²	2	71	1.36 以下	40 以上
	3	62
	4	55
38mm²	4	100	0.511 以下	30 以上

許容電流について

許容電流値は、周囲温度30℃、空中一条敷設時の計算値を示し、保証値ではありません。
周囲温度30℃以上の場合には、下表の電流減少係数を許容電流値に乗じて下さい。
許容電流の値は、JCS0168により算出した値であって、保証値ではありません。

S0168：日本電線工業会規格“33kV以下電力ケーブルの許容電流計算”

■電流減少係数

周囲温度（℃）	30	35	40	45	50	55
電流減少係数	1.00	0.91	0.82	0.71	0.58	0.41

線芯識別

線心数	線心識別方式
12心以下	絶縁体着色方式（黒、白、赤、緑、黄、茶、青、灰、橙、紫、桃、若草の順）
13心以上	ナンバリングNo. 方式（黒色絶縁体表面に1、2、3、4・・・を連続表示）

※4心は黒、白、赤、緑／黄も対応可

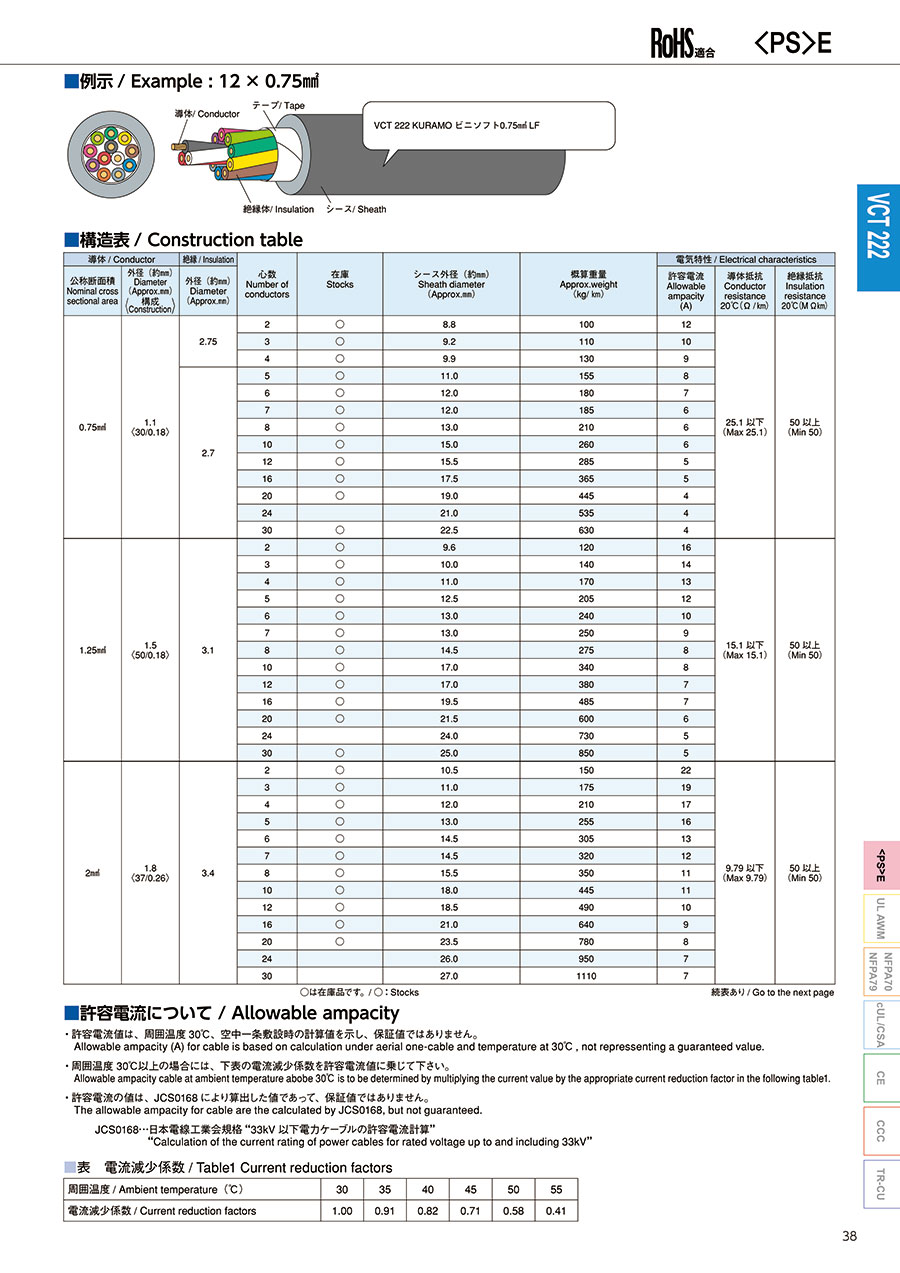

構造

■例示：12×0.75mm²

外形図・外観例・取付例

取付例

型番リスト

表示件数

...

型番

芯数

(芯)

導体断面積

(mm²)

安全規格

全長

(m)

仕上り外径

(mm)

RoHS?

最小発注数量

2	[0.75] 0.75	PSE	1	8.8	10	1個
2	[0.75] 0.75	PSE	2	8.8	10	1個
2	[0.75] 0.75	PSE	3	8.8	10	1個
2	[0.75] 0.75	PSE	4	8.8	10	1個
2	[0.75] 0.75	PSE	5	8.8	10	1個
2	[0.75] 0.75	PSE	6	8.8	10	1個
2	[0.75] 0.75	PSE	7	8.8	10	1個
2	[0.75] 0.75	PSE	8	8.8	10	1個
2	[0.75] 0.75	PSE	9	8.8	10	1個
2	[0.75] 0.75	PSE	10	8.8	10	1個
2	[0.75] 0.75	PSE	11	8.8	10	1個
2	[0.75] 0.75	PSE	12	8.8	10	1個
2	[0.75] 0.75	PSE	13	8.8	10	1個
2	[0.75] 0.75	PSE	14	8.8	10	1個
2	[0.75] 0.75	PSE	15	8.8	10	1個
2	[0.75] 0.75	PSE	16	8.8	10	1個
2	[0.75] 0.75	PSE	17	8.8	10	1個
2	[0.75] 0.75	PSE	18	8.8	10	1個
2	[0.75] 0.75	PSE	19	8.8	10	1個
2	[0.75] 0.75	PSE	20	8.8	10	1個
2	[0.75] 0.75	PSE	21	8.8	10	1個
2	[0.75] 0.75	PSE	22	8.8	10	1個
2	[0.75] 0.75	PSE	23	8.8	10	1個
2	[0.75] 0.75	PSE	24	8.8	10	1個
2	[0.75] 0.75	PSE	25	8.8	10	1個
2	[0.75] 0.75	PSE	26	8.8	10	1個
2	[0.75] 0.75	PSE	27	8.8	10	1個
2	[0.75] 0.75	PSE	28	8.8	10	1個
2	[0.75] 0.75	PSE	29	8.8	10	1個
2	[0.75] 0.75	PSE	30	8.8	10	1個
2	[0.75] 0.75	PSE	31	8.8	10	1個
2	[0.75] 0.75	PSE	32	8.8	10	1個
2	[0.75] 0.75	PSE	33	8.8	10	1個
2	[0.75] 0.75	PSE	34	8.8	10	1個
2	[0.75] 0.75	PSE	35	8.8	10	1個
2	[0.75] 0.75	PSE	36	8.8	10	1個
2	[0.75] 0.75	PSE	37	8.8	10	1個
2	[0.75] 0.75	PSE	38	8.8	10	1個
2	[0.75] 0.75	PSE	39	8.8	10	1個
2	[0.75] 0.75	PSE	40	8.8	10	1個
2	[0.75] 0.75	PSE	41	8.8	10	1個
2	[0.75] 0.75	PSE	42	8.8	10	1個
2	[0.75] 0.75	PSE	43	8.8	10	1個
2	[0.75] 0.75	PSE	44	8.8	10	1個
2	[0.75] 0.75	PSE	45	8.8	10	1個
2	[0.75] 0.75	PSE	46	8.8	10	1個
2	[0.75] 0.75	PSE	47	8.8	10	1個
2	[0.75] 0.75	PSE	48	8.8	10	1個
2	[0.75] 0.75	PSE	49	8.8	10	1個
2	[0.75] 0.75	PSE	50	8.8	10	1個
2	[0.75] 0.75	PSE	51	8.8	10	1個
2	[0.75] 0.75	PSE	52	8.8	10	1個
2	[0.75] 0.75	PSE	53	8.8	10	1個
2	[0.75] 0.75	PSE	54	8.8	10	1個
2	[0.75] 0.75	PSE	55	8.8	10	1個
2	[0.75] 0.75	PSE	56	8.8	10	1個
2	[0.75] 0.75	PSE	57	8.8	10	1個
2	[0.75] 0.75	PSE	58	8.8	10	1個
2	[0.75] 0.75	PSE	59	8.8	10	1個
2	[0.75] 0.75	PSE	60	8.8	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,900円 ( 2,090円 )	在庫品1日目当日出荷可能
1,900円 ( 2,090円 )	在庫品1日目当日出荷可能
1,900円 ( 2,090円 )	在庫品1日目当日出荷可能
1,900円 ( 2,090円 )	在庫品1日目当日出荷可能
1,900円 ( 2,090円 )	在庫品1日目当日出荷可能
2,280円 ( 2,508円 )	在庫品1日目当日出荷可能
2,660円 ( 2,926円 )	在庫品1日目当日出荷可能
3,040円 ( 3,344円 )	在庫品1日目当日出荷可能
3,420円 ( 3,762円 )	在庫品1日目当日出荷可能
3,800円 ( 4,180円 )	在庫品1日目当日出荷可能
2,508円 ( 2,759円 )	在庫品1日目当日出荷可能
2,736円 ( 3,010円 )	在庫品1日目当日出荷可能
2,964円 ( 3,260円 )	在庫品1日目当日出荷可能
3,192円 ( 3,511円 )	在庫品1日目当日出荷可能
3,420円 ( 3,762円 )	在庫品1日目当日出荷可能
3,648円 ( 4,013円 )	在庫品1日目当日出荷可能
3,876円 ( 4,264円 )	在庫品1日目当日出荷可能
4,104円 ( 4,514円 )	在庫品1日目当日出荷可能
4,332円 ( 4,765円 )	在庫品1日目当日出荷可能
4,560円 ( 5,016円 )	在庫品1日目当日出荷可能
4,788円 ( 5,267円 )	在庫品1日目当日出荷可能
5,016円 ( 5,518円 )	在庫品1日目当日出荷可能
5,244円 ( 5,768円 )	在庫品1日目当日出荷可能
5,472円 ( 6,019円 )	在庫品1日目当日出荷可能
5,700円 ( 6,270円 )	在庫品1日目当日出荷可能
5,928円 ( 6,521円 )	在庫品1日目当日出荷可能
6,156円 ( 6,772円 )	在庫品1日目当日出荷可能
6,384円 ( 7,022円 )	在庫品1日目当日出荷可能
6,612円 ( 7,273円 )	在庫品1日目当日出荷可能
6,840円 ( 7,524円 )	在庫品1日目当日出荷可能
7,068円 ( 7,775円 )	在庫品1日目当日出荷可能
7,296円 ( 8,026円 )	在庫品1日目当日出荷可能
7,524円 ( 8,276円 )	在庫品1日目当日出荷可能
7,752円 ( 8,527円 )	在庫品1日目当日出荷可能
7,980円 ( 8,778円 )	在庫品1日目当日出荷可能
8,208円 ( 9,029円 )	在庫品1日目当日出荷可能
8,436円 ( 9,280円 )	在庫品1日目当日出荷可能
8,664円 ( 9,530円 )	在庫品1日目当日出荷可能
8,892円 ( 9,781円 )	在庫品1日目当日出荷可能
9,120円 ( 10,032円 )	在庫品1日目当日出荷可能
9,348円 ( 10,283円 )	在庫品1日目当日出荷可能
9,576円 ( 10,534円 )	在庫品1日目当日出荷可能
9,804円 ( 10,784円 )	在庫品1日目当日出荷可能
10,032円 ( 11,035円 )	在庫品1日目当日出荷可能
10,260円 ( 11,286円 )	在庫品1日目当日出荷可能
10,488円 ( 11,537円 )	在庫品1日目当日出荷可能
10,716円 ( 11,788円 )	在庫品1日目当日出荷可能
10,944円 ( 12,038円 )	在庫品1日目当日出荷可能
11,172円 ( 12,289円 )	在庫品1日目当日出荷可能
8,597円 ( 9,457円 )	在庫品1日目当日出荷可能
8,769円 ( 9,646円 )	在庫品1日目当日出荷可能
8,941円 ( 9,835円 )	在庫品1日目当日出荷可能
9,113円 ( 10,024円 )	在庫品1日目当日出荷可能
9,284円 ( 10,212円 )	在庫品1日目当日出荷可能
9,456円 ( 10,402円 )	在庫品1日目当日出荷可能
9,628円 ( 10,591円 )	在庫品1日目当日出荷可能
9,800円 ( 10,780円 )	在庫品1日目当日出荷可能
9,972円 ( 10,969円 )	在庫品1日目当日出荷可能
10,144円 ( 11,158円 )	在庫品1日目当日出荷可能
10,316円 ( 11,348円 )	在庫品1日目当日出荷可能

...

基本情報

基本情報

【特長】
・柔軟性
【用途】
・汎用機器への配線
・電動工具の配線
・水中ポンプの配線

ご注意

本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はNASVCT PSE対応柔軟ビニルキャブタイヤとなります。現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
【規格認証対応終了】本商品につきまして、これまで認証を取得しておりましたTR-CU（Customs Union Technical Regulations 関税同盟技術規則）が、昨今の国際情勢から認証更新が困難になりました。メーカーカタログに「EAC」表記がありますが、対応しておりませんので予めご了承ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
