サンライトSX（NE） LF 電子機器配線用ケーブル
- 通常単価(税別)
- 1,113円～449,809円特別価格
- 税込単価
- 1,224円～494,790円特別価格
通常出荷日：在庫品1日目～5日目一部当日出荷可能
屋外や油の付着するような場所にも使用可能 電力ケーブル。【特長】・柔軟性／耐油性／耐熱性／耐ノイズ性／...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はSS300SB UL 小径 シールド付となります。
現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
未確定：候補が4,200型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

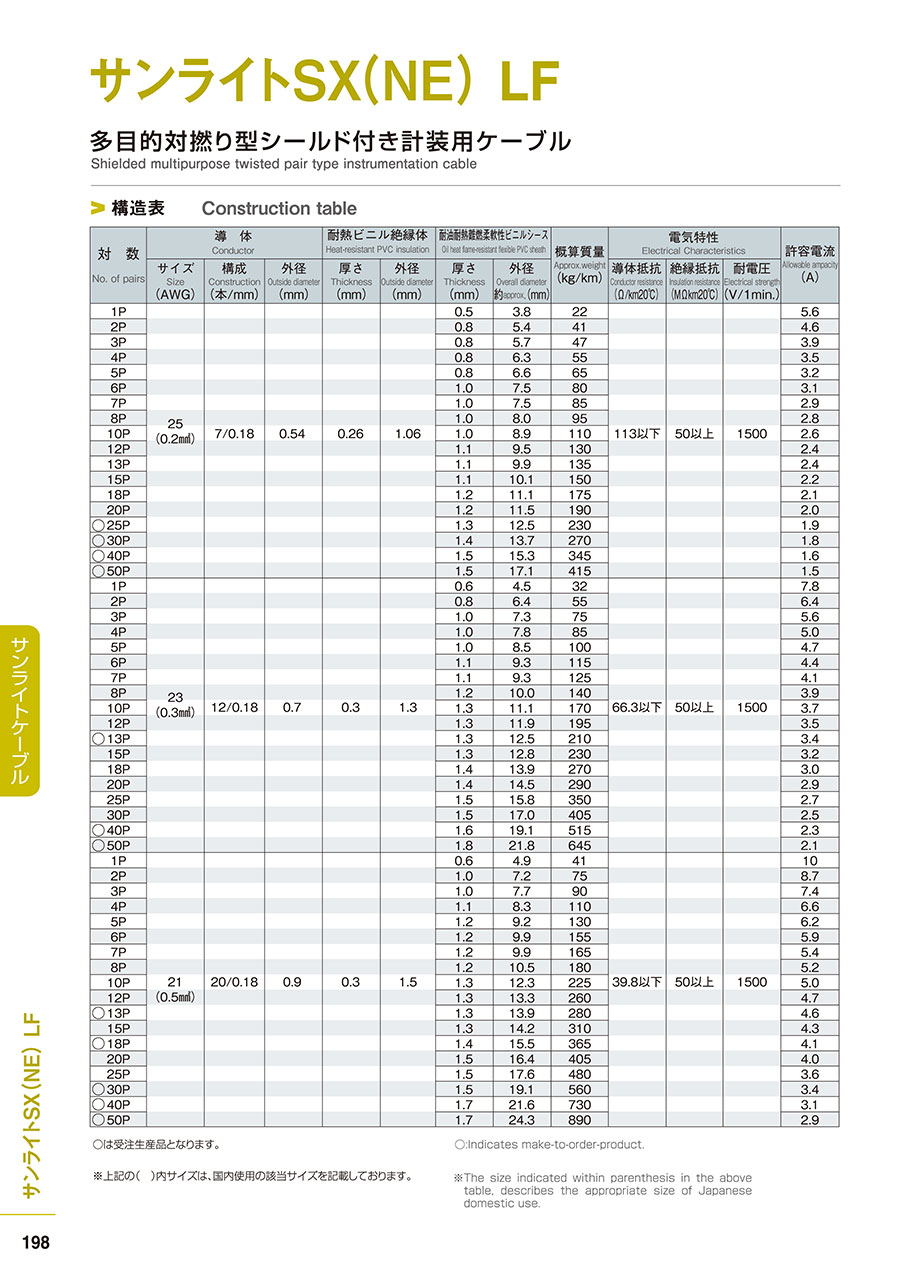

サンライトSX LF 電子機器配線用ケーブルの仕様
| 対数 | 導体 | 耐熱ビニル絶縁体 | 耐油耐熱難燃柔軟性ビニルシース | 概算質量 （kg/km） | 電気特性 | 許容電流 （A） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ （AWG） | 構成 （本/mm） | 外径 （mm） | 厚さ （mm） | 外径 （mm） | 厚さ （mm） | 外径 約（mm） | 導体抵抗 （Ω/km20℃） | 絶縁抵抗 （MΩkm20℃） | 耐電圧 （V/1min.） | |||
| 1P | 25 （0.2mm2） | 7/0.18 | 0.54 | 0.26 | 1.06 | 0.5 | 3.8 | 22 | 113以下 | 50以上 | 1,500 | 5.6 |
| 2P | 0.8 | 5.4 | 41 | 4.6 | ||||||||
| 3P | 0.8 | 5.7 | 47 | 3.9 | ||||||||
| 4P | 0.8 | 6.3 | 55 | 3.5 | ||||||||
| 5P | 0.8 | 6.6 | 65 | 3.2 | ||||||||
| 6P | 1.0 | 7.5 | 80 | 3.1 | ||||||||
| 7P | 1.0 | 7.5 | 85 | 2.9 | ||||||||
| 8P | 1.0 | 8.0 | 95 | 2.8 | ||||||||
| 10P | 1.0 | 8.9 | 110 | 2.6 | ||||||||
| 12P | 1.1 | 9.5 | 130 | 2.4 | ||||||||
| 13P | 1.1 | 9.9 | 135 | 2.4 | ||||||||
| 15P | 1.1 | 10.1 | 150 | 2.2 | ||||||||
| 18P | 1.2 | 11.1 | 175 | 2.1 | ||||||||
| 20P | 1.2 | 11.5 | 190 | 2.0 | ||||||||
| ○25P | 1.3 | 12.5 | 230 | 1.9 | ||||||||
| ○30P | 1.4 | 13.7 | 270 | 1.8 | ||||||||
| 1P | 23 （0.3mm2） | 12/0.18 | 0.7 | 0.3 | 1.3 | 0.6 | 4.5 | 32 | 66.3以下 | 50以上 | 1,500 | 7.8 |
| 2P | 0.8 | 6.4 | 55 | 6.4 | ||||||||
| 3P | 1.0 | 7.3 | 75 | 5.6 | ||||||||
| 4P | 1.0 | 7.8 | 85 | 5.0 | ||||||||
| 5P | 1.0 | 8.5 | 100 | 4.7 | ||||||||
| 6P | 1.1 | 9.3 | 115 | 4.4 | ||||||||
| 7P | 1.1 | 9.3 | 125 | 4.1 | ||||||||
| 8P | 1.2 | 10.0 | 140 | 3.9 | ||||||||
| 10P | 1.3 | 11.1 | 170 | 3.7 | ||||||||
| 12P | 1.3 | 11.9 | 195 | 3.5 | ||||||||
| 15P | 1.3 | 12.8 | 230 | 3.2 | ||||||||
| 18P | 1.4 | 13.9 | 270 | 3.0 | ||||||||
| 20P | 1.4 | 14.5 | 290 | 2.9 | ||||||||
| 25P | 1.5 | 15.8 | 350 | 2.7 | ||||||||
| 30P | 1.5 | 17.0 | 405 | 2.5 | ||||||||
| 1P | 21 （0.5mm2） | 20/0.18 | 0.9 | 0.3 | 1.5 | 0.6 | 4.9 | 41 | 39.8以下 | 50以上 | 1,500 | 10 |
| 2P | 1.0 | 7.2 | 75 | 8.7 | ||||||||
| 3P | 1.0 | 7.7 | 90 | 7.4 | ||||||||
| 4P | 1.1 | 8.3 | 110 | 6.6 | ||||||||
| 5P | 1.2 | 9.2 | 130 | 6.2 | ||||||||
| 6P | 1.2 | 9.9 | 155 | 5.9 | ||||||||
| 7P | 1.2 | 9.9 | 165 | 5.4 | ||||||||
| 8P | 1.2 | 10.5 | 180 | 5.2 | ||||||||
| 10P | 1.3 | 12.3 | 225 | 5.0 | ||||||||
| 12P | 1.3 | 13.3 | 260 | 4.7 | ||||||||
| 15P | 1.3 | 14.2 | 310 | 4.3 | ||||||||
| 20P | 1.5 | 16.4 | 405 | 4.0 | ||||||||
| 25P | 1.5 | 17.6 | 480 | 3.6 | ||||||||
- ※ 上記の（ ）内サイズは、国内使用の該当サイズを記載しております。
構造
サンライトSX LF 電子機器配線用ケーブル 構造図
- ※ 絶縁線心と同サイズのドレンワイヤを配しております。
開発秘話
工作機械や生産ライン周りにて使用するケーブルに要求される耐油性、難燃性、柔軟性のあるケーブル。そんな需要に応えるケーブルとして開発されたのがサンライトケーブルです。U規格付与などにより、より付加価値のあるケーブルとして進化しながら、リリース後20年以上のロングセラーとなっております。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,113円 ( 1,224円 ) | 在庫品1日目当日出荷可能 |
1,113円 ( 1,224円 ) | 在庫品1日目当日出荷可能 |
1,113円 ( 1,224円 ) | 在庫品1日目当日出荷可能 |
1,113円 ( 1,224円 ) | 在庫品1日目当日出荷可能 |
1,113円 ( 1,224円 ) | 在庫品1日目当日出荷可能 |
1,748円 ( 1,923円 ) | 在庫品1日目当日出荷可能 |
1,748円 ( 1,923円 ) | 在庫品1日目当日出荷可能 |
1,748円 ( 1,923円 ) | 在庫品1日目当日出荷可能 |
1,748円 ( 1,923円 ) | 在庫品1日目当日出荷可能 |
1,748円 ( 1,923円 ) | 在庫品1日目当日出荷可能 |
1,923円 ( 2,115円 ) | 在庫品1日目当日出荷可能 |
2,098円 ( 2,308円 ) | 在庫品1日目当日出荷可能 |
2,273円 ( 2,500円 ) | 在庫品1日目当日出荷可能 |
2,448円 ( 2,693円 ) | 在庫品1日目当日出荷可能 |
2,622円 ( 2,884円 ) | 在庫品1日目当日出荷可能 |
2,797円 ( 3,077円 ) | 在庫品1日目当日出荷可能 |
2,971円 ( 3,268円 ) | 在庫品1日目当日出荷可能 |
3,147円 ( 3,462円 ) | 在庫品1日目当日出荷可能 |
3,322円 ( 3,654円 ) | 在庫品1日目当日出荷可能 |
3,497円 ( 3,847円 ) | 在庫品1日目当日出荷可能 |
3,671円 ( 4,038円 ) | 在庫品1日目当日出荷可能 |
3,846円 ( 4,231円 ) | 在庫品1日目当日出荷可能 |
4,021円 ( 4,423円 ) | 在庫品1日目当日出荷可能 |
4,195円 ( 4,615円 ) | 在庫品1日目当日出荷可能 |
4,371円 ( 4,808円 ) | 在庫品1日目当日出荷可能 |
4,546円 ( 5,001円 ) | 在庫品1日目当日出荷可能 |
4,720円 ( 5,192円 ) | 在庫品1日目当日出荷可能 |
4,895円 ( 5,385円 ) | 在庫品1日目当日出荷可能 |
5,069円 ( 5,576円 ) | 在庫品1日目当日出荷可能 |
5,245円 ( 5,770円 ) | 在庫品1日目当日出荷可能 |
5,419円 ( 5,961円 ) | 在庫品1日目当日出荷可能 |
5,595円 ( 6,155円 ) | 在庫品1日目当日出荷可能 |
5,769円 ( 6,346円 ) | 在庫品1日目当日出荷可能 |
5,944円 ( 6,538円 ) | 在庫品1日目当日出荷可能 |
6,119円 ( 6,731円 ) | 在庫品1日目当日出荷可能 |
6,293円 ( 6,922円 ) | 在庫品1日目当日出荷可能 |
6,469円 ( 7,116円 ) | 在庫品1日目当日出荷可能 |
6,643円 ( 7,307円 ) | 在庫品1日目当日出荷可能 |
6,818円 ( 7,500円 ) | 在庫品1日目当日出荷可能 |
6,992円 ( 7,691円 ) | 在庫品1日目当日出荷可能 |
7,168円 ( 7,885円 ) | 在庫品1日目当日出荷可能 |
7,343円 ( 8,077円 ) | 在庫品1日目当日出荷可能 |
7,517円 ( 8,269円 ) | 在庫品1日目当日出荷可能 |
7,692円 ( 8,461円 ) | 在庫品1日目当日出荷可能 |
7,867円 ( 8,654円 ) | 在庫品1日目当日出荷可能 |
8,042円 ( 8,846円 ) | 在庫品1日目当日出荷可能 |
8,216円 ( 9,038円 ) | 在庫品1日目当日出荷可能 |
8,392円 ( 9,231円 ) | 在庫品1日目当日出荷可能 |
8,567円 ( 9,424円 ) | 在庫品1日目当日出荷可能 |
8,741円 ( 9,615円 ) | 在庫品1日目当日出荷可能 |
8,916円 ( 9,808円 ) | 在庫品1日目当日出荷可能 |
9,090円 ( 9,999円 ) | 在庫品1日目当日出荷可能 |
9,266円 ( 10,193円 ) | 在庫品1日目当日出荷可能 |
9,440円 ( 10,384円 ) | 在庫品1日目当日出荷可能 |
9,616円 ( 10,578円 ) | 在庫品1日目当日出荷可能 |
9,790円 ( 10,769円 ) | 在庫品1日目当日出荷可能 |
9,965円 ( 10,962円 ) | 在庫品1日目当日出荷可能 |
10,140円 ( 11,154円 ) | 在庫品1日目当日出荷可能 |
10,314円 ( 11,345円 ) | 在庫品1日目当日出荷可能 |
10,490円 ( 11,539円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
屋外や油の付着するような場所にも使用可能 電力ケーブル。
【特長】
・柔軟性／耐油性／耐熱性／耐ノイズ性／難燃性／耐薬品性／耐水性／耐摩耗性／作業性を備える
・ULVW-1／cULFT1の難燃対応（1PはFT2に対応）
・耐油／耐熱／難燃／柔軟性ビニルシース材を使用。絶縁体に耐熱ビニルを使用
・シース材料はABS／PS樹脂に対して非移行性
・RS232C対応ケーブル
・ドレンワイヤ入
【用途】
・工場配線（制御／コントロール配線）に最適
・金属加工／機械加工などの油を伴う機械加工などのハードな作業に使用
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品はSS300SB UL 小径 シールド付となります。
現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。
商品担当おすすめ
サンライトSX（NE） LF 電子機器配線用ケーブルのレビュー
土壌水分センサーのケーブルに使いました。
4
4.02017/11/07
耐水性が優れており、ケーブルも柔らかく利用しやすかったです。
弱電流の耐ノイズ性が優れていると思います。
4人が参考にしています。
RS232C通信用ケーブル
3
3.02022/04/30
RS232C通信用ケーブルとして使用しました
シールドの離れが良く使いやすいです
0人が参考にしています。
機械装置の配線
5
5.02021/11/27
柔軟性があり、問題なく配線が出来ました。
必要な長さで注文出来て良かったです。
0人が参考にしています。
監視装置の計測用ケーブルとして
5
5.02021/03/01
対候性もあり良い製品だと思います。
注文時のケーブル長は柔軟に対応頂けるので助かります
0人が参考にしています。
自社製品の部品として
5
5.02020/04/22
自社製品の部品として使用しました。RoHSⅡ対応品でしたので、非常に助かりました。
0人が参考にしています。
よくあるご質問（FAQ）
QサンライトSX等のドレインワイヤーのSQサイズを教えて下さい。
A
サンライトSX等のドレインワイヤーサイズは、絶縁線心と同サイズとなります(0.2SQ=7/0.18 0.3SQ=12/0.18 0.5SQ=20/0.18）。
