SUNLIGHT(サンライト)6DX LF 電子機器電源用ケーブル
未確定：候補が1,608型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

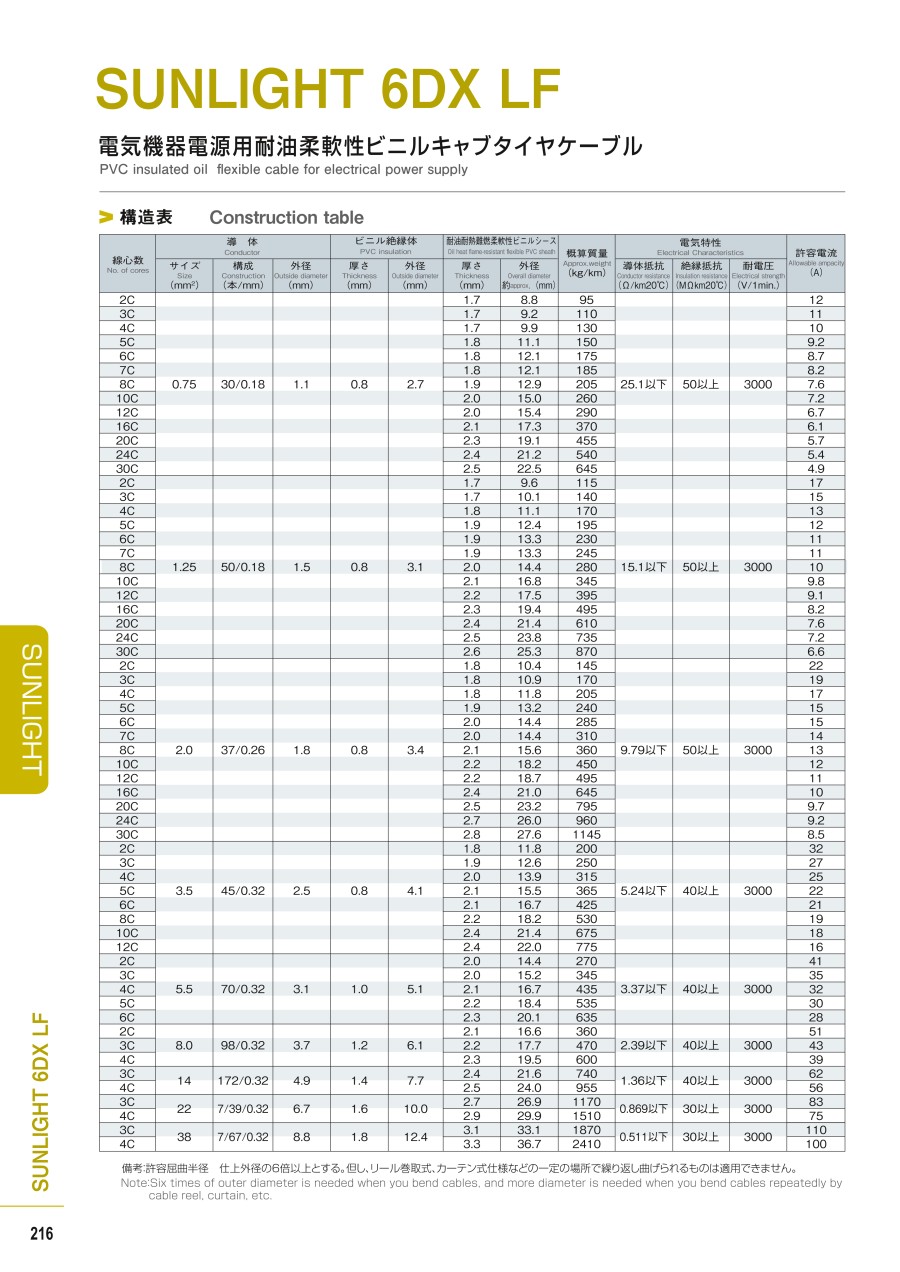

サンライト6DX 電子機器の電源用ケーブルの仕様
| 線心数 | 導体 | ビニル絶縁体 | 耐油耐熱難燃柔軟性ビニルシース | 概算質量 （kg/km） | 電気特性 | 許容電流 （A） | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ （mm2） | 構成 （本/mm） | 外径 （mm） | 厚さ （mm） | 外径 （mm） | 厚さ （mm） | 外径 約（mm） | 導体抵抗 （Ω/km20℃） | 絶縁抵抗 （MΩkm20℃） | 耐電圧 （V/1min.） | |||
| 2C | 0.75 | 30/0.18 | 1.1 | 0.8 | 2.7 | 1.7 | 8.8 | 95 | 25.1以下 | 50以上 | 3,000 | 12 |
| 3C | 1.7 | 9.2 | 110 | 10 | ||||||||
| 4C | 1.7 | 9.9 | 130 | 9.0 | ||||||||
| 2C | 1.25 | 50/0.18 | 1.5 | 0.8 | 3.1 | 1.7 | 9.6 | 115 | 15.1以下 | 50以上 | 3,000 | 16 |
| 3C | 1.7 | 10.1 | 140 | 14 | ||||||||
| 4C | 1.8 | 11.1 | 170 | 13 | ||||||||
| 2C | 2.0 | 37/0.26 | 1.8 | 0.8 | 3.4 | 1.8 | 10.4 | 145 | 9.79以下 | 50以上 | 3,000 | 22 |
| 3C | 1.8 | 10.9 | 170 | 19 | ||||||||
| 4C | 1.8 | 11.8 | 205 | 17 | ||||||||
| 2C | 3.5 | 45/0.32 | 2.5 | 0.8 | 4.1 | 1.8 | 11.8 | 200 | 5.24以下 | 40以上 | 3,000 | 32 |
| 3C | 1.9 | 12.6 | 250 | 28 | ||||||||
| 4C | 2.0 | 13.9 | 315 | 25 | ||||||||
| 2C | 5.5 | 70/0.32 | 3.1 | 1.0 | 5.1 | 2.0 | 14.2 | 300 | 3.37以下 | 40以上 | 3,000 | 41 |
| 3C | 2.0 | 15.0 | 365 | 36 | ||||||||
| 4C | 2.1 | 16.5 | 460 | 32 | ||||||||
| 2C | 8.0 | 50/0.45 | 3.7 | 1.2 | 6.1 | 2.1 | 16.4 | 405 | 2.39以下 | 40以上 | 3,000 | 51 |
| 3C | 2.2 | 17.5 | 505 | 44 | ||||||||
| 4C | 2.3 | 19.3 | 635 | 39 | ||||||||
| 3C | 14 | 88/0.45 | 4.9 | 1.4 | 7.7 | 2.4 | 21.4 | 805 | 1.36以下 | 40以上 | 3,000 | 62 |
| 4C | 2.5 | 23.6 | 1,010 | 55 | ||||||||
| 3C | 22 | 7/20/0.45 | 6.8 | 1.6 | 10.0 | 2.7 | 27.0 | 1,290 | 0.869以下 | 30以上 | 3,000 | 83 |
| 4C | 2.9 | 29.9 | 1,630 | 74 | ||||||||
| 3C | 38 | 7/34/0.45 | 8.8 | 1.8 | 12.4 | 3.1 | 32.9 | 2,030 | 0.511以下 | 30以上 | 3,000 | 110 |
| 4C | 3.3 | 36.5 | 2,570 | 100 | ||||||||
- 備考：許容屈曲半径 仕上外径の6倍以上とする。但し、リール巻取式、カーテン式仕様などの一定の場所で繰り返し曲げられるものは適用できません。

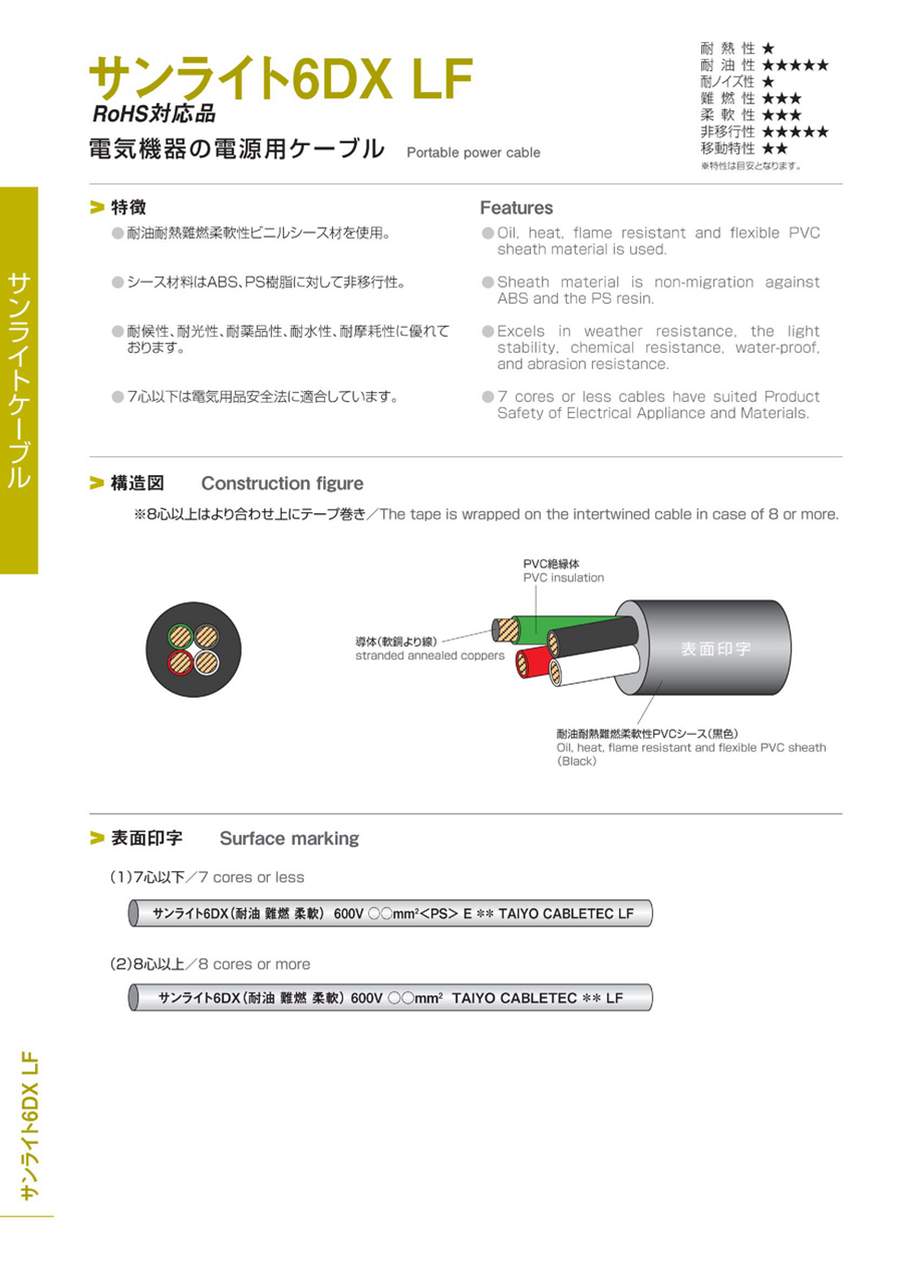

構造
サンライト6DX 電子機器の電源用ケーブル 構造図
開発秘話
VCTに耐油・難燃・柔軟の付加価値をつけたケーブルとして開発されたサンライト6DX。工作機械などの電源用ケーブルとして長年お客様から愛用されております。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,714円 ( 16,185円 ) | 5日目 |
19,000円 ( 20,900円 ) | 5日目 |
24,000円 ( 26,400円 ) | 5日目 |
1,901円 ( 2,091円 ) | 在庫品1日目当日出荷可能 |
1,901円 ( 2,091円 ) | 在庫品1日目当日出荷可能 |
1,901円 ( 2,091円 ) | 在庫品1日目当日出荷可能 |
1,901円 ( 2,091円 ) | 在庫品1日目当日出荷可能 |
1,901円 ( 2,091円 ) | 在庫品1日目当日出荷可能 |
2,281円 ( 2,509円 ) | 在庫品1日目当日出荷可能 |
2,661円 ( 2,927円 ) | 在庫品1日目当日出荷可能 |
3,041円 ( 3,345円 ) | 在庫品1日目当日出荷可能 |
3,423円 ( 3,765円 ) | 在庫品1日目当日出荷可能 |
3,803円 ( 4,183円 ) | 在庫品1日目当日出荷可能 |
4,183円 ( 4,601円 ) | 在庫品1日目当日出荷可能 |
4,563円 ( 5,019円 ) | 在庫品1日目当日出荷可能 |
4,942円 ( 5,436円 ) | 在庫品1日目当日出荷可能 |
5,322円 ( 5,854円 ) | 在庫品1日目当日出荷可能 |
5,704円 ( 6,274円 ) | 在庫品1日目当日出荷可能 |
6,084円 ( 6,692円 ) | 在庫品1日目当日出荷可能 |
6,464円 ( 7,110円 ) | 在庫品1日目当日出荷可能 |
6,844円 ( 7,528円 ) | 在庫品1日目当日出荷可能 |
7,224円 ( 7,946円 ) | 在庫品1日目当日出荷可能 |
7,604円 ( 8,364円 ) | 在庫品1日目当日出荷可能 |
7,985円 ( 8,784円 ) | 在庫品1日目当日出荷可能 |
8,365円 ( 9,202円 ) | 在庫品1日目当日出荷可能 |
8,745円 ( 9,620円 ) | 在庫品1日目当日出荷可能 |
9,125円 ( 10,038円 ) | 在庫品1日目当日出荷可能 |
9,505円 ( 10,456円 ) | 在庫品1日目当日出荷可能 |
9,885円 ( 10,874円 ) | 在庫品1日目当日出荷可能 |
10,266円 ( 11,293円 ) | 在庫品1日目当日出荷可能 |
10,646円 ( 11,711円 ) | 在庫品1日目当日出荷可能 |
11,026円 ( 12,129円 ) | 在庫品1日目当日出荷可能 |
11,406円 ( 12,547円 ) | 在庫品1日目当日出荷可能 |
11,786円 ( 12,965円 ) | 在庫品1日目当日出荷可能 |
12,166円 ( 13,383円 ) | 在庫品1日目当日出荷可能 |
12,548円 ( 13,803円 ) | 在庫品1日目当日出荷可能 |
12,928円 ( 14,221円 ) | 在庫品1日目当日出荷可能 |
13,308円 ( 14,639円 ) | 在庫品1日目当日出荷可能 |
13,688円 ( 15,057円 ) | 在庫品1日目当日出荷可能 |
14,067円 ( 15,474円 ) | 在庫品1日目当日出荷可能 |
14,447円 ( 15,892円 ) | 在庫品1日目当日出荷可能 |
14,829円 ( 16,312円 ) | 在庫品1日目当日出荷可能 |
15,209円 ( 16,730円 ) | 在庫品1日目当日出荷可能 |
15,589円 ( 17,148円 ) | 在庫品1日目当日出荷可能 |
15,969円 ( 17,566円 ) | 在庫品1日目当日出荷可能 |
16,349円 ( 17,984円 ) | 在庫品1日目当日出荷可能 |
16,729円 ( 18,402円 ) | 在庫品1日目当日出荷可能 |
17,110円 ( 18,821円 ) | 在庫品1日目当日出荷可能 |
17,490円 ( 19,239円 ) | 在庫品1日目当日出荷可能 |
17,870円 ( 19,657円 ) | 在庫品1日目当日出荷可能 |
18,250円 ( 20,075円 ) | 在庫品1日目当日出荷可能 |
18,630円 ( 20,493円 ) | 在庫品1日目当日出荷可能 |
19,010円 ( 20,911円 ) | 在庫品1日目当日出荷可能 |
19,391円 ( 21,330円 ) | 在庫品1日目当日出荷可能 |
19,771円 ( 21,748円 ) | 在庫品1日目当日出荷可能 |
20,151円 ( 22,166円 ) | 在庫品1日目当日出荷可能 |
20,531円 ( 22,584円 ) | 在庫品1日目当日出荷可能 |
20,911円 ( 23,002円 ) | 在庫品1日目当日出荷可能 |
21,291円 ( 23,420円 ) | 在庫品1日目当日出荷可能 |
21,673円 ( 23,840円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
優れた耐環境性能を有した多目的ケーブル 電力ケーブル。
【特長】
・柔軟性／耐油性／耐熱性／耐ノイズ性／難燃性／耐薬品性／耐水性／耐摩耗性／作業性を備える。
・屋外や油の付着するような場所にも使用可能。
・シース材料はABS／PS樹脂に対して非移行性。
・電気用品安全法に適合。UL VW-1の難燃対応。
・耐油耐熱難燃柔軟性ビニルシース材を使用。
・7心以下は電気用品安全法に適合しています。
【用途】
・工場配線（制御／コントロール配線）に最適。
・金属加工／機械加工などの油を伴う機械加工などのハードな作業に使用。
・600V以下の耐環境型ケーブルとして工作機械／建設用機械／などの過酷な状況下で使用。
ご注意
- 【仕様変更のお知らせ】
本ページの商品は製品名、構造、導体構成、表面印字、表面印字色が変更となります。2024年1月製造分から変更となり、出荷開始時期は順次ランニングチェンジとなります。詳細は以下よりご確認ください。
仕様変更内容はこちら
カタログ
商品担当おすすめ
SUNLIGHT(サンライト)6DX LF 電子機器電源用ケーブルのレビュー
配線
5
5.02022/04/01
新しく導入した機械の配線に使用しました。
ある程度柔らかく取り回しやすい印象です。
0人が参考にしています。
よくあるご質問（FAQ）
Qサンライト6DXLF」の屋外使用は可能でしょうか？
A
サンライト6DXLFは屋内での産業用機器等の配線用として、難燃性・耐油性・柔軟性等を付加したVCTケーブルとなります。
基本的に屋内での使用を想定しておりますので、屋外専用の送電線といった専用ケーブルと比べて紫外線等に対する耐性は劣ります。
※一般のVCTケーブルと比較すると屋外で使用する特性は上位となりますが、メーカー保証外となります。
基本的に屋内での使用を想定しておりますので、屋外専用の送電線といった専用ケーブルと比べて紫外線等に対する耐性は劣ります。
※一般のVCTケーブルと比較すると屋外で使用する特性は上位となりますが、メーカー保証外となります。
