アメリカン電機

コードコネクタボディ（引掛形）

Name: コードコネクタボディ（引掛形）
Brand: アメリカン電機
SKU: 222000355650
Rating: 4.5 (8 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（8件）

この商品のFAQをみる（2件）

通常単価(税別): 1,002円～4,392円

税込単価: 1,102円～4,831円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アメリカン電機

プラグ引掛形

4.7

通常価格(税別)： 651円 (税込価格：716円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アメリカン電機

プラグ平刃形（125V・250V）

4.6

通常価格(税別)： 980円 (税込価格：1,078円)

通常出荷日：在庫品1日目

電線の端末に結線し、プラグと組み合わせて中継に使用したり、機器や移動車両側に設...

詳細情報を確認する

種類
コードコネクタボディ

未確定：候補が48型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

形状

定格電圧

(V)

定格電流

(A)

NEMA規格有無

代表規格

寸法長さ

(mm)

寸法幅

(mm)

寸法厚み

(mm)

特徴

色

A寸法

(mm)

B寸法

(mm)

φC寸法

(mm)

L寸法

(mm)

RoHS?

最小発注数量

[その他] 2P引掛形	125	15	無	PSE	63	27.5	27.5	ナイロンカバータイプ	黒	-	-	-	-	10	1個
[その他] 2P引掛形	125	15	無	PSE	63	27.5	27.5	ナイロンカバータイプ	白	-	-	-	-	10	1個
[その他] 2P引掛形	250	15	無	PSE	63	27.5	27.5	ナイロンカバータイプ	白	-	-	-	-	10	1個
[その他] 2P引掛形	250	20	無	PSE	82	38.4	38.4	ナイロンカバータイプ	黒	38.4	-	34	82	10	1個
[その他] 2P引掛形	250	30	無	PSE	100	55	55	ゴムカバータイプ	黒	55	15	-	-	10	1個
[その他] 接地形2P 引掛形	125	15	無	PSE	69	40	40	ナイロンカバータイプ	黒	-	-	-	69	10	1個
[その他] 接地形2P 引掛形	125	15	無	PSE	69	40	40	ナイロンカバータイプ	白	-	-	-	69	10	1個
[その他] 接地形2P 引掛形	125	15	有	PSE	68.7	40	40	ナイロンカバータイプ	黒	-	-	-	68.7	10	1個
[その他] 接地形2P 引掛形	125	15	有	PSE	68.7	40	40	ナイロンカバータイプ	白	-	-	-	68.7	10	1個
[その他] 接地形2P 引掛形	125	15	無	PSE	75	40	40	ゴムカバータイプ	黒	-	-	-	-	10	1個
[その他] 接地形2P 引掛形	125	15	無	PSE	75	40	40	ゴムカバータイプ	白	-	-	-	-	10	1個
[その他] 接地形3P 引掛形	250	15	無	PSE	69	40	40	ナイロンカバータイプ	黒	-	-	-	69	10	1個
[その他] 接地形3P 引掛形	250	15	無	PSE	75	40	40	ゴムカバータイプ	黒	-	-	-	-	10	1個
[その他] 接地形2P 引掛形	250	15	有	PSE	69	40	40	ナイロンカバータイプ	黒	-	-	-	69	10	1個
[その他] 接地形2P 引掛形	250	15	有	PSE	69	40	40	ナイロンカバータイプ	白	-	-	-	69	10	1個
[その他] 接地形2P 引掛形	250	15	有	PSE	75	40	40	ゴムカバータイプ	黒	-	-	-	-	10	1個
[その他] 接地形2P 引掛形	125	20	有	PSE	86.5	45	45	ナイロンカバータイプ	黒	45	-	39.5	86.5	10	1個
[その他] 接地形2P 引掛形	125	20	有	PSE	86.5	45	45	ナイロンカバータイプ	青	45	-	39.5	86.5	10	1個
[その他] 接地形2P 引掛形	125	20	有	PSE	86.5	45	45	ナイロンカバータイプ	赤	45	-	39.5	86.5	10	1個
[その他] 3P引掛形	250	20	無	PSE	86.5	45	45	ナイロンカバータイプ	黒	45	-	39.5	86.5	10	1個
-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
[その他] 接地形2P 引掛形	250	20	有	PSE	86.5	45	45	ナイロンカバータイプ	青	45	-	39.5	86.5	10	1個
[その他] 接地形2P 引掛形	250	20	有	PSE	86.5	45	45	ナイロンカバータイプ	白	45	-	39.5	86.5	10	1個
[その他] 接地形2P 引掛形	250	20	有	PSE	86.5	45	45	ナイロンカバータイプ	赤	45	-	39.5	86.5	10	1個
[その他] 3P引掛形	250	20	無	PSE	90	46	46	ゴムカバータイプ	黒	46	15	-	-	10	1個
[その他] 接地形2P 引掛形	480	20	有	-	86.5	45	45	ナイロンカバータイプ	黒	45	-	39.5	86.5	10	1個
[その他] 接地形2P 引掛形	125	30	有	PSE	100	58	58	ナイロンカバータイプ	黒	-	-	-	-	10	1個
[その他] 接地形2P 引掛形	125	30	有	PSE	100	58	58	ナイロンカバータイプ	青	-	-	-	-	10	1個
[その他] 接地形2P 引掛形	125	30	有	PSE	100	58	58	ナイロンカバータイプ	赤	-	-	-	-	10	1個
[その他] 接地形2P 引掛形	125	30	有	PSE	100	61	61	ゴムカバータイプ	黒	61	16	-	-	10	1個
[その他] 3P引掛形	250	30	無	PSE	100	58	58	ナイロンカバータイプ	黒	-	-	-	-	10	1個
[その他] 接地形2P 引掛形	250	30	有	PSE	100	58	58	ナイロンカバータイプ	黒	-	-	-	-	10	1個
[その他] 接地形2P 引掛形	250	30	有	PSE	100	58	58	ナイロンカバータイプ	青	-	-	-	-	10	1個
[その他] 接地形2P 引掛形	250	30	有	PSE	100	58	58	ナイロンカバータイプ	赤	-	-	-	-	10	1個
[その他] 3P引掛形	250	30	無	PSE	100	61	61	ゴムカバータイプ	黒	-	-	-	-	10	1個
[その他] 接地形2P 引掛形	250	30	有	PSE	100	61	61	ゴムカバータイプ	黒	61	16	-	-	10	1個
[その他] 3P引掛形	600	30	無	-	100	58	58	ナイロンカバータイプ	黒	-	-	-	-	10	1個
-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
[その他] 接地形3P 引掛形	250	20	無	PSE	88.5	51	51	ナイロンカバータイプ	白	51	-	45	88.5	10	1個
-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
[その他] 接地形3P 引掛形	480	20	有	-	88.5	51	51	ナイロンカバータイプ	黒	51	-	45	88.5	10	1個
[その他] 接地形3P 引掛形	125/250	30	有	-	100	58	58	ナイロンカバータイプ	黒	-	-	-	-	10	1個
-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
[その他] 接地形3P 引掛形	250	30	有	PSE	100	58	58	ナイロンカバータイプ	黒	-	-	-	-	10	1個
-	-	-	-	-	-	-	-	-	-	-	-	-	-	10	1個
[その他] 接地形3P 引掛形	250	30	有	PSE	100	61	61	ゴムカバータイプ	黒	-	-	-	-	10	1個
[その他] 接地形3P 引掛形	600	30	無	-	100	58	58	ナイロンカバータイプ	黒	-	-	-	-	10	1個
[その他] 接地形3P 引掛形	600	30	無	-	100	61	61	ゴムカバータイプ	黒	61	18	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,030円 ( 1,133円 )	在庫品1日目当日出荷可能
1,030円 ( 1,133円 )	3日目
1,177円 ( 1,295円 )	3日目
1,404円 ( 1,544円 )	在庫品1日目当日出荷可能
3,549円 ( 3,904円 )	在庫品1日目当日出荷可能
1,002円 ( 1,102円 )	在庫品1日目当日出荷可能
1,060円 ( 1,166円 )	在庫品1日目当日出荷可能
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能
1,672円 ( 1,839円 )	3日目
1,002円 ( 1,102円 )	在庫品1日目当日出荷可能
1,170円 ( 1,287円 )	3日目
1,361円 ( 1,497円 )	在庫品1日目当日出荷可能
1,586円 ( 1,745円 )	在庫品1日目当日出荷可能
1,202円 ( 1,322円 )	在庫品1日目当日出荷可能
1,613円 ( 1,774円 )	在庫品1日目当日出荷可能
1,145円 ( 1,260円 )	在庫品1日目当日出荷可能
2,122円 ( 2,334円 )	在庫品1日目当日出荷可能
2,629円 ( 2,892円 )	3日目
2,629円 ( 2,892円 )	3日目
1,310円 ( 1,441円 )	在庫品1日目当日出荷可能
1,527円 ( 1,680円 )	在庫品1日目当日出荷可能
2,629円 ( 2,892円 )	3日目
2,171円 ( 2,388円 )	在庫品1日目当日出荷可能
2,629円 ( 2,892円 )	3日目
1,342円 ( 1,476円 )	在庫品1日目当日出荷可能
2,806円 ( 3,087円 )	3日目
2,250円 ( 2,475円 )	在庫品1日目当日出荷可能
3,943円 ( 4,337円 )	3日目
3,943円 ( 4,337円 )	3日目
2,519円 ( 2,771円 )	在庫品1日目当日出荷可能
4,161円 ( 4,577円 )	在庫品1日目当日出荷可能
2,588円 ( 2,847円 )	在庫品1日目当日出荷可能
3,943円 ( 4,337円 )	3日目
3,943円 ( 4,337円 )	3日目
2,519円 ( 2,771円 )	在庫品1日目当日出荷可能
2,519円 ( 2,771円 )	在庫品1日目当日出荷可能
3,753円 ( 4,128円 )	3日目
1,551円 ( 1,706円 )	在庫品1日目当日出荷可能
2,031円 ( 2,234円 )	在庫品1日目当日出荷可能
1,674円 ( 1,841円 )	在庫品1日目当日出荷可能
2,880円 ( 3,168円 )	在庫品1日目当日出荷可能
3,857円 ( 4,243円 )	在庫品1日目当日出荷可能
2,330円 ( 2,563円 )	在庫品1日目当日出荷可能
2,154円 ( 2,369円 )	在庫品1日目当日出荷可能
2,628円 ( 2,891円 )	在庫品1日目当日出荷可能
2,628円 ( 2,891円 )	在庫品1日目当日出荷可能
3,725円 ( 4,098円 )	在庫品1日目当日出荷可能
4,392円 ( 4,831円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

電線の端末に結線し、プラグと組み合わせて中継に使用したり、機器や移動車両側に設置した受電用のインレットに接続して電源を供給するために用いる、結線作業性に優れる引掛形のコネクタです。
【特長】
・単相・三相の15Aから30A、100Vから600V定格までのラインナップ。
・NEMA L5-20やNEMA L6-20、NEMA L5-30やNEMA L6-30など数多くのNEMA規格準拠品を用意。
・本体に難燃グレードUL94 V-0で耐熱性、耐トラッキング性に優れるナイロン樹脂を採用。
・用途に応じた使い分けができるよう、ゴムカバー、ナイロンカバー、赤色品、青色品を用意。
・電線接続は、端子ねじの締め付けによる「圧着端子式」、または電線挿入穴を利用した「引締式」が可能。

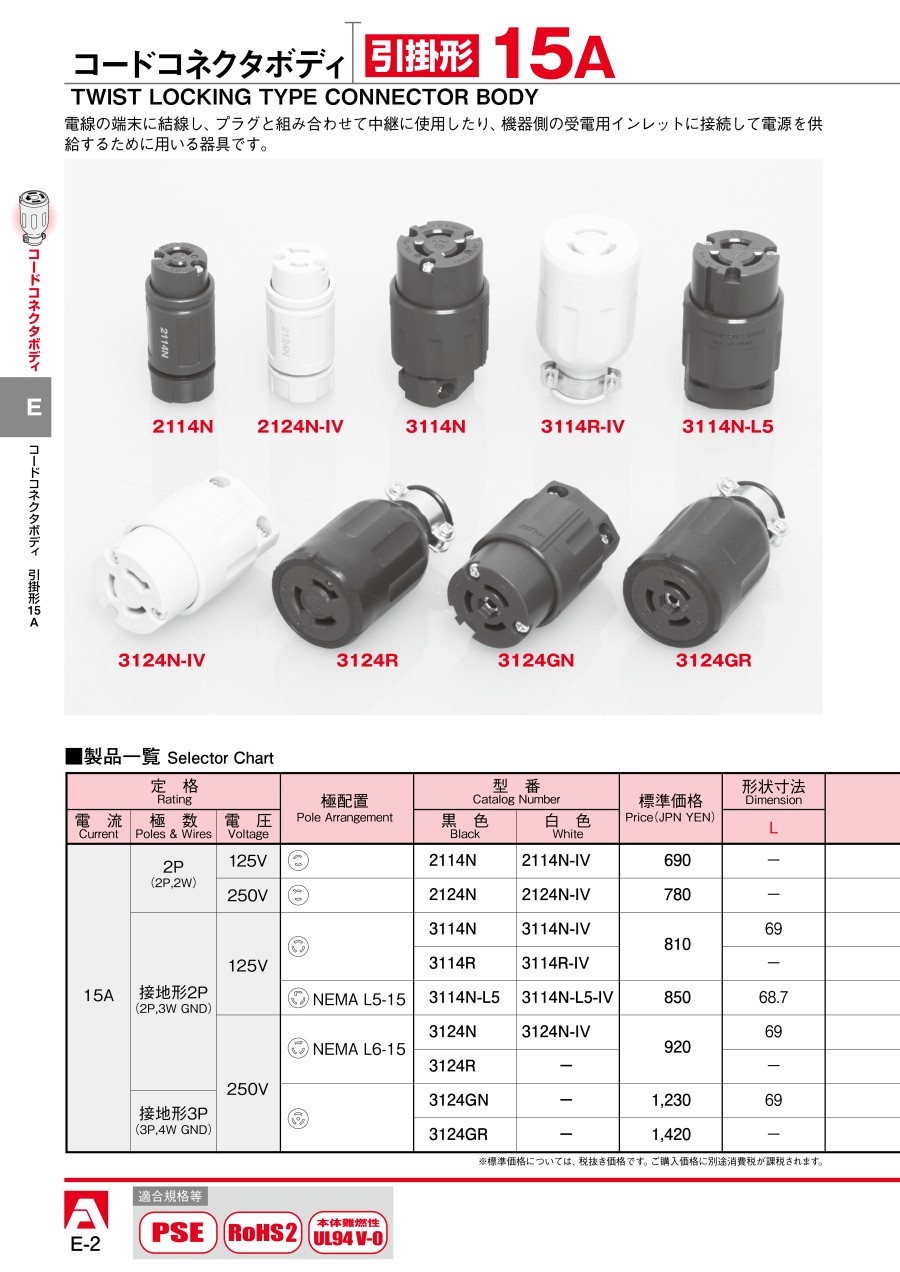

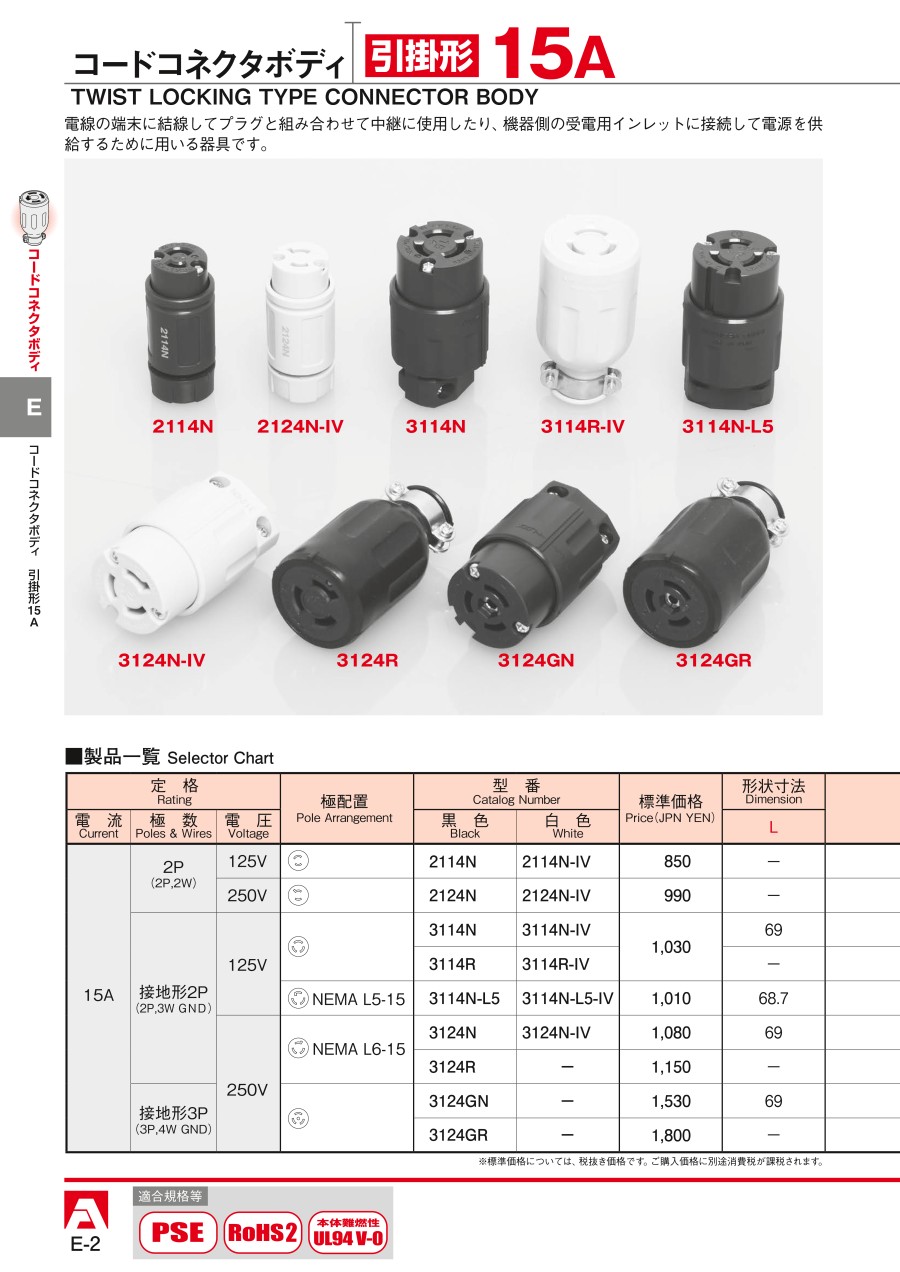

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
【アメリカン電機】製商品　産業用引掛形コンセント　ソケット（ストレートタイプ）
ゴム、ナイロン素材の引掛形ストレートソケット
ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
LANケーブル延長　STP　CAT6A/CAT6/CAT5e　パネルマウント（丸型JJ中継アダプタ）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

コードコネクタボディ（引掛形）のレビュー

4.5平均満足度：4.58件のレビュー

星5
63%
星4
25%
星3
13%
星2
0%
星1
0%

分電盤から電源取り出しに。

満足度：5.02022/09/20

分電盤から3相200V電源を取り出すのに使用。端子ネジ周辺のスペースが十分で、圧着端子の接続作業が楽なのが良いです。太い...もっと読む

1人が参考にしています。

設備の部品

満足度：3.02022/07/21

この商品は自社の設備に使用しました。以前にも同じものを設置していたのですが不具合が生じてしまいましたので、この商品と交換...もっと読む

0人が参考にしています。

装置電源用に使用

満足度：5.02021/05/13

装置電源用に使用しました。数量も1個から注文でき、とても購入しやすくたすかります。なんの問題もなく、使用出来ました。

0人が参考にしています。

２００V電源からの配線

満足度：5.02020/10/31

全く問題なく使えました。圧着端子も併せて買うといいかもしれません。なんかしっかりした感じが好きです。

0人が参考にしています。

動力電源の接続用

満足度：4.02020/03/31

パナの同容量品よりコンパクトなのでこちらを優先的に使っている。

0人が参考にしています。

8件全て見る

よくあるご質問（FAQ）

Q各種安全規格証明書の発行依頼はどの様に依頼したらよいですか？

本ページの下にございます「技術サポート窓口」の「お問合せフォーム」からご依頼下さい。メール添付にてPDFデータで証明書をお送りいたします。各メーカ様からの入手に時間がかかる場合がございますのであらかじめご了承をお願い致します。

Q適合プラグは何ですか？

3222Rです。
