エレクトロニクス部品技術窓口
D5000シリーズ用工具
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 194,676円～246,247円特別価格
- 税込単価
- 214,144円～270,872円特別価格
操作性と信頼性を向上させた一体型手動工具。【特長】・圧着ヘッド部に電線サイズと...
詳細情報を確認する
商品情報

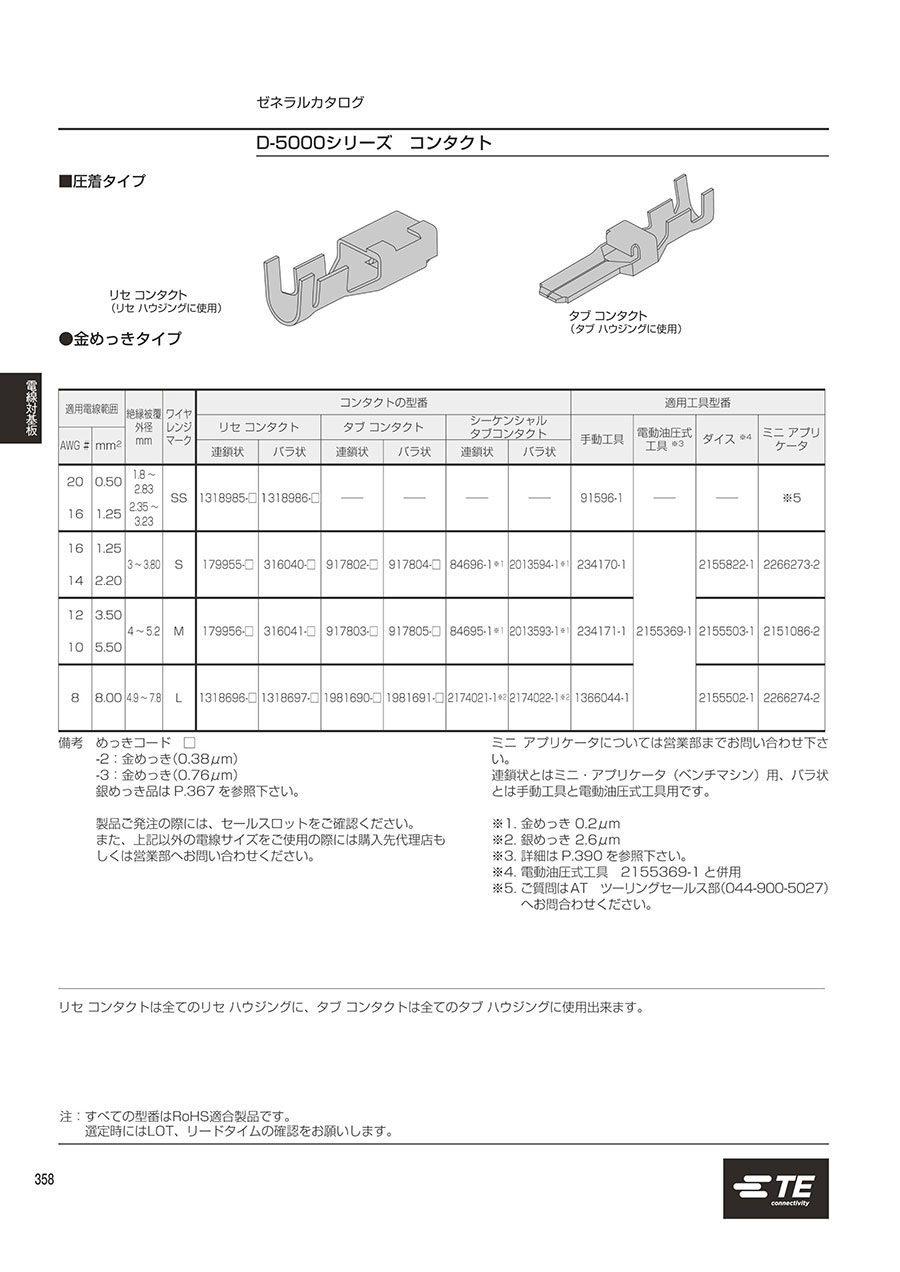

D-5000シリーズ コンタクト適用工具
| 適用電線範囲 | 絶縁被膜 外径 mm | ワイヤ レンジ マーク | コンタクトの型番 | 適用工具の型番 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AWG | mm2 | リセ コンタクト | タブ コンタクト | シーケンシャル タブコンタクト | 手動工具 | 電動油圧式 工具 | ダイス | ミニ アプリケータ | |||||
| 連鎖状 | バラ状 | 連鎖状 | バラ状 | 連鎖状 | バラ状 | ||||||||
| 20 16 | 0.50 1.25 | 1.8～2.83 2.35～3.23 | SS | 1318985-□ | 1318986-□ | - | - | - | - | 91596-1 | - | - | 1366757-2 1528106-2 |
| 16 14 | 1.25 2.20 | 3～3.80 | S | 179955-□ | 316040-□ | 917802-□ | 917804-□ | 84696-1 | 2013594-1 | 234170-1 | 2155369-1 | 2155822-1 | 1366659-2 1426229-2 ※1 |
| 12 10 | 3.50 5.50 | 4～5.2 | M | 179956-□ | 316041-□ | 917803-□ | 917805-□ | 84695-1 | 2013593-1 | 234171-1 | 2155503-1 | 2151086-2 ※2 | |
| 8 | 8.00 | 4.9～7.8 | L | 1318696-□ | 1318697-□ | 1981690-□ | 1981691-□ | 2174021-1 | 2174022-1 | 1366044-1 | 2155502-1 | 1366658-31426325-2 ※3 | |
備考 型番の-6のめっきは2.54μm厚の銀めっきです。
- 連鎖状とはミニ・アプリケータ（ベンチマシン）用、バラ状とは手動工具と電動油圧式工具用。
※1 適用端子:179955- □
※2 適用端子:179956- □ 917803- □ 84695- □
※3 適用端子:1318696- □
参考図
リセ コンタクト
（リセ ハウジングに使用）
タブ コンタクト
（タブ ハウジングに使用）
詳細情報
基本情報
操作性と信頼性を向上させた一体型手動工具。
【特長】
・圧着ヘッド部に電線サイズと圧着高さを刻印。
・ハンドル部のラチェット機構により、安定した圧着品質が可能。
・ハンドルにウレタンカバーを施し、握り安さを実現。
【用途】
・産業機器用製品/事務機器用製品。
