【穴加工対応】AD型防水・防塵アルミダイキャストボックス

Name: 【穴加工対応】AD型防水・防塵アルミダイキャストボックス
Brand: タカチ電機工業
SKU: 222000355548
Rating: 5 (1 reviews)

カタログ |

一部SALE 2026/03/31まで

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 3,640円～60,754円特別価格

税込単価: 4,004円～66,829円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

【穴加工対応】アルミケース MBシリーズ

4.3

通常価格(税別)： 354円 (税込価格：389円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タカチ電機工業

【穴加工対応】BDN型防水・防塵アルミダイキャストボックス

4.7

通常価格(税別)： 2,730円 (税込価格：3,003円)

通常出荷日：在庫品1日目

保護等級IP65／67（サイズによりIPが異なる）の肉厚で頑丈な防水・防塵アル...

詳細情報を確認する

端子台有無
端子台無し
材質
アルミダイキャスト
サイズ
固定サイズ
形状
指定なし
設置
屋外
基板・中板
無
塗装色
ライトグレー
代表規格
なし

ご注意

2022年11月1日より穴加工費の見直しを実施いたします。予めご了承ください。
商品の一部に仕様変更がございます。詳細はこちらをご確認ください。

未確定：候補が20型番あります。

ボックス穴加工サービスはこちらの型番ではご利用いただけません。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

特注見積のご相談はこちら！
下記窓口へご相談ください。加工可否を含めて確認をいたします。
穴加工が必要な場合は穴加工図面をご送付ください。
　　　推奨データ：CADデータ（DXFまたはDWG。AutoCAD2012以下に対応可能なファイル）
　　　その他、インクジェット印刷やシルク印刷などの対応も特注窓口にてご相談ください。
　　　※特注でもご対応ができない場合もございますのであらかじめご了承ください。
ミスミボックス特注見積センター：box@misumi.co.jp

トンネル内や石油プラント等のケースに最適なアルミダイキャストボックス

肉厚で頑丈なアルミダイキャストボックス。

AD型防水・防塵アルミダイキャストボックスの構成内容について

AD型防水・防塵アルミダイキャストボックスの構成内容。

照番	名称	個数	材質	色／表面処理
1	トップカバー	1	アルミダイキャスト	グレー(粉体塗装)
2	ボディー	1	アルミダイキャスト	グレー(粉体塗装)
3	ガスケット	1	ネオプレーン又はエラストマー、シリコン	ホワイトアイボリー又はブラック
4	カバースクリュー	2～6	ステンレス鋼	無処理
5	アースネジ	2～4	鉄	銅メッキ

この商品の外形図と寸法

AD5-7-4

AD5-7-4の寸法図。

AD7-7-4、AD10-7-4、AD15-7-4

AD7-7-4、AD10-7-4、AD15-7-4の寸法図。

AD8-8-6、AD12-8-4、AD12-8-6、AD16-8-6、AD10-10-8、AD15-10-5、AD15-10-8、AD20-10-8

AD8-8-6、AD12-8-4、AD12-8-6、AD16-8-6、AD10-10-8、AD15-10-5、AD15-10-8、AD20-10-8の寸法図。

※ （）内は下記ボックスの寸法です。

型番	W	D	H	a	b	c	d	e	f	g	h	i	j	k	IP	自重（㎏）
AD5－ 7－ 4	50	65	40	－	－	－	－	－	－	－	－	－	－	－	IP67	0.13
AD7－ 7－ 4	65	65	40	57.5	37.5	57.5	37.5	49	53	42	53	－	－	－		0.18
AD10－ 7－ 4	100	65	40	92.5	72.5	57.5	37.5	84	88	77	53	－	－	－		0.25
AD15－ 7－ 4	150	65	40	142.5	122.5	57.5	37.5	134	138	127	53	－	－	－		0.33
AD 8－ 8－ 6	80	80	60	70.5	49	70.5	49	58	67	39	67	20	10	54		0.34
AD12－ 8－ 4	120	80	40	108	87.5	68	47.5	98	107	39	67	20	10	34		0.35
AD12－ 8－ 6	120	80	60	110.5	90	70.5	50	98	107	39	67	20	10	54		0.44
AD16－ 8－ 6	160	80	60	150.5	130	70.5	50	138	147	39	67	20	10	54		0.56
AD10－10－8	100	100	80	90	69.5	90	69.5	78	87	59	87	27	10	74		0.55
AD15－10－5	150	100	54	142	121.5	92	71.5	128	137	59	87	27	10	48		0.57
AD15－10－8	150	100	80	140	119.5	90	69.5	128	137	59	87	27	10	74		0.74
AD20－10－8	200	100	80	190	169.5	90	69.5	178	187	59	87	27	10	74		0.9
AD12－12－10	120	120	100	109	80	109	80	92	102	64	102	33	13	92		1.08
AD18－12－10	180	120	100	169	140	109	80	152	162	64	102	33	13	92.5		1.31
AD24－12－10	240	120	100	229	200	109	80	212	222	64	102	33	13	91		1.6
AD16－16－10	160	160	100	149	120.5	149	120.5	132	142	104	142	33	13	91		1.44
AD24－16－10	240	160	100	229	200	149	120	212	222	104	142	33	13	91.2		1.88
AD32－16－10	320	160	100	309	280	149	120	292	302	104	142	33	13	92		2.42
AD48－16－10	481	160.5	100.5	468	439	148	119	452	462	104	142	33	13	91		3.9
AD20－20－12	200	200	120	188	154.5	188	154.5	168	180	134	180	40	13	112		2.48
AD30－20－12	300	199.5	120	288	254.5	188	154.5	268	280	134	180	40	13	112		3.25
AD40－20－12	400	200	120	388	354.5	188	154.5	368	380	134	180	40	13	111.5		4.14
AD24－24－12	240	240	120	228	194.5	228	194.5	208	220	174	220	40	13	112	IP65	3.04
AD36－24－12	360.5	240.5	120	348	314.5	228	194.5	328	340	174	220	40	13	111		4.74
AD48－24－12	481.5	241.5	121	468	434.5	228	194.5	448	460	174	220	40.5	13	111		6.1
AD32－32－12	320	320	120	308	274.5	308	274.5	288	300	254	300	40	13	112		4.9
AD48－32－12	481	321	120	468	434.5	308	274.5	448	460	254	300	40	13	111		6.6
AD64－32－12	640	320.6	122	628	594.5	308	274.5	608	620	254	300	40.8	13	111		8.7

※ 自重は成形条件により5％内外の変動がありますので、ご注意ください。

型番リスト

表示件数

型番

注文停止中

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	穴加工対応	保護機能（耐環境性）	RoHS?	最小発注数量

50	40	65	Web設計対応	IP67	-	1個
65	40	65	Web設計対応	IP67	-	1個
80	60	80	Web設計対応	IP67	-	1個
100	40	65	Web設計対応	IP67	-	1個
120	40	80	特注のみ対応	IP67	10	1個
120	60	80	Web設計対応	IP67	-	1個
150	54	100	特注のみ対応	IP67	10	1個
150	80	100	Web設計対応	IP67	-	1個
160	60	80	Web設計対応	IP67	-	1個
160	100	160	Web設計対応	IP67	-	1個
180	100	120	Web設計対応	IP67	-	1個
200	80	100	Web設計対応	IP67	-	1個
240	100	160	Web設計対応	IP67	-	1個
240	120	240	Web設計対応	IP65	-	1個
300	120	199.5	Web設計対応	IP67	-	1個
320	100	160	Web設計対応	IP67	-	1個
320	120	320	特注のみ対応	IP65	10	1個
360.5	120	240.5	特注のみ対応	IP65	10	1個
400	120	200	特注のみ対応	IP67	10	1個
481	120	321	特注のみ対応	IP65	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,640円 ( 4,004円 )	2日目
4,226円 ( 4,649円 )	2日目
5,690円 ( 6,259円 )	2日目
4,813円 ( 5,294円 )	2日目
6,820円 ( 7,502円 )	2日目
7,713円 ( 8,484円 )	2日目
10,052円 ( 11,057円 )	2日目
10,052円 ( 11,057円 )	2日目
8,292円 ( 9,121円 )	2日目
15,885円 ( 17,474円 )	2日目
14,943円 ( 16,437円 )	2日目
12,464円 ( 13,710円 )	2日目
19,156円 ( 21,072円 )	2日目
27,623円 ( 30,385円 )	2日目
29,341円 ( 32,275円 )	2日目
23,421円 ( 25,763円 )	2日目
46,026円41,423円 ( 45,565円 )	2日目
45,651円 ( 50,216円 )	2日目
46,825円42,142円 ( 46,356円 )	2日目
60,754円 ( 66,829円 )	2日目

詳細情報

基本情報

基本情報

保護等級IP65／67（サイズによりIPが異なる）の肉厚で頑丈な防水・防塵アルミボックスです。
【特長】
・地震計等の屋外用測定器、プラント制御、トンネル内の機器など過酷な環境下で使用する機器へのご利用に最適です。
・落下防止スクリューの為、カバースクリューはトップカバーから外せません。

ご注意

2022年11月1日より穴加工費の見直しを実施いたします。予めご了承ください。
商品の一部に仕様変更がございます。詳細はこちらをご確認ください。

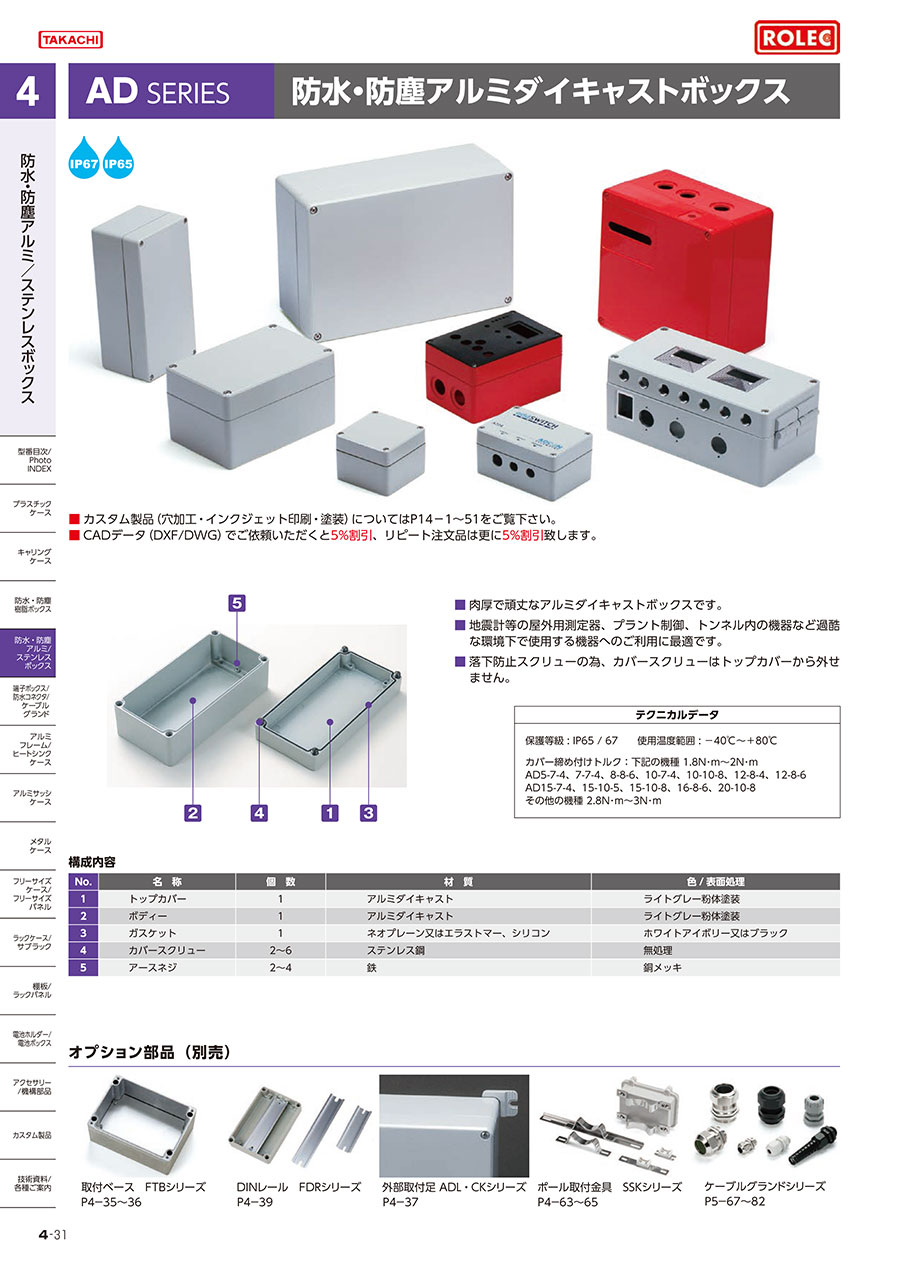

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】CF形ボックス（防水・防塵構造）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

【穴加工対応】AD型防水・防塵アルミダイキャストボックスのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

製品の保護ケースとして使用

満足度：5.02018/06/13

使用している製品の保護ケースとして使用しています。防水が対策できるケースを探していたため購入しました。耐久性や防水性も使...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qトップカバー側(蓋側)にM4と表記されていますが、これはねじ切り加工がされているのでしょうか？

ねじ切り加工がされております。ボディー内部にある取付用のボスになります。
