プラグ 引掛形
- 通常単価(税別)
- 651円～22,963円特別価格
- 税込単価
- 716円～25,259円特別価格
通常出荷日：在庫品1日目～3日目一部当日出荷可能
電線の端末に結線し、コンセント等に接続して機器等へ電源を供給するために用いる、結線作業性に優れる引掛形...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ＜型番：3112N-HC/型番：7112GN-HC＞
耐熱耐寒コンセントや耐熱電線との組み合わせでご使用ください。使用温度範囲（-50℃～100℃）を超えて使用しないでください。
経年変化や変形破損したものは、本来有する耐熱・耐寒性能が低下します。
耐熱・耐寒性能は、温度以外のご使用環境（湿度・粉塵等）を含めて保証するものではありません。 - ＜型番：3112N-HC/型番：7112GN-HC＞
器具に貼付しているサーモラベルは、125℃で白い丸が黒に変色します。
変色している場合は、器具に異常が発生している可能性があるため、直ちに使用を中止してください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が77型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様

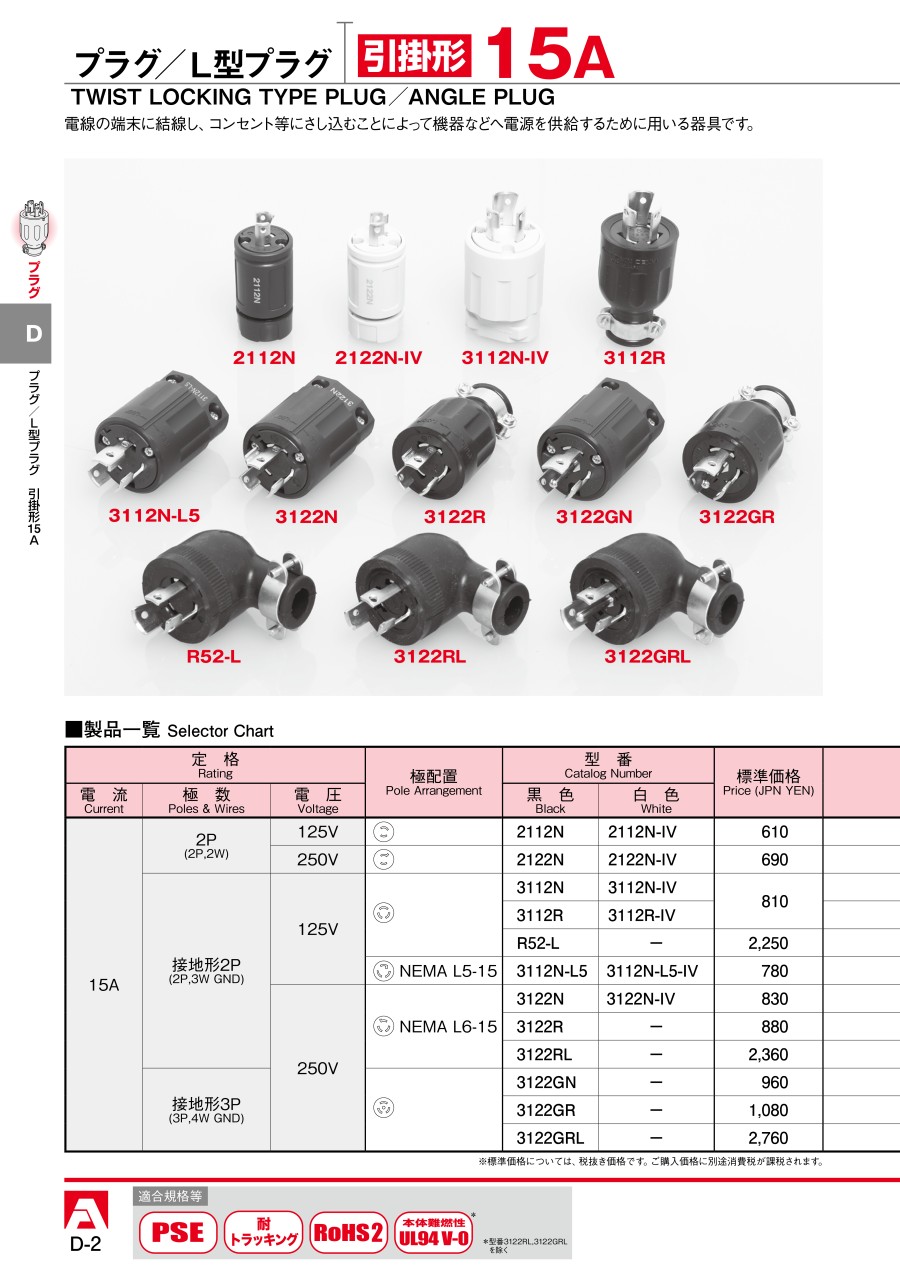

プラグ 引掛形の詳細例
R52-Lの製品イメージ01
R52-Lの製品イメージ02
31022Rの製品イメージ01
31022Rの製品イメージ02
プラグ 引掛形R52-Lの仕様
（単位：mm）
R52-Lの寸法図
- ※ （ ）寸法：参考値
| 部番 | 部品名 | 箇数 | 摘要 |
|---|---|---|---|
| 1 | ボディ | 1 | フェノール樹脂 |
| 2 | ゴムカバー | 1 | 耐候性ゴム |
| 3 | アース刃 | 1 | 黄銅 ニッケルメッキ |
| 4 | 刃 | 2 | 黄銅 |
| 5 | グリップ | 2 | 軟鋼 亜鉛メッキ、クロメート処理 |
| 6 | 端子ねじ | 3 | 黄銅 M3.5 |
| 7 | グリップねじ | 2 | 軟鋼 M3.5 亜鉛メッキ、クロメート処理 |
【R52-L：接地形2P 15A 125V プラグ（L型）】
- 色：黒色
- 適用電線：VCT 2mm2
- 電線接続方式：圧着端子式
- 適用圧着端子：R2-4
- 本体難燃性：UL94 V-0
- 単重：78.0g
プラグ 引掛形 31022Rの仕様
（単位：mm）
31022Rの寸法図
- ※ （ ）寸法：参考値
電線加工寸法 （参考値）1/2
| 部番 | 部品名 | 箇数 | 摘要 |
|---|---|---|---|
| 1 | ボディA | 1 | ポリアミド樹脂 |
| 2 | ボディB | 1 | ポリアミド樹脂 |
| 3 | セパレータ | 1 | ポリアミド樹脂 |
| 4 | ゴムカバー | 1 | 耐候性ゴム 黒色 |
| 5 | 刃 A | 1 | 銅 ニッケルメッキ |
| 6 | 刃 B | 2 | 銅 スズメッキ |
| 7 | ワイヤーバンド | 1 | ステンレス鋼 |
| 8 | 銅管圧着端子（二ツ穴） | 3 | 銅 スズメッキ |
| 9 | 端子ねじ | 6 | 黄銅 M6 |
【31022R：3P 100A 250V プラグ】
- 色：黒色
- 適用電線：2CT 38mm2
- 電線接続方式：圧着端子式
- 適用圧着端子：Z0301（付属品）
- 本体難燃性：UL94 V-0
- 単重：883.7g
- 備考：ゴムカバー
以下、引掛形・接地形2P 15A 250V （NEMA規格 L6-15）商品につきまして2021年3月21日より順次、栓刃の形状（寸法値）変更となります。
新旧ともに同定格のさし込み口への挿入について品質及び性能上、問題ございません。
恐れ入りますが、 新商品への切り替え時期 につきましては 旧品在庫なくなり次第とさせて頂きます 。
予めご了承ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
775円 ( 853円 ) | 在庫品1日目当日出荷可能 |
844円 ( 928円 ) | 在庫品1日目当日出荷可能 |
651円 ( 716円 ) | 在庫品1日目当日出荷可能 |
850円 ( 935円 ) | 在庫品1日目当日出荷可能 |
828円 ( 911円 ) | 在庫品1日目当日出荷可能 |
2,904円 ( 3,194円 ) | 在庫品1日目当日出荷可能 |
20,278円 ( 22,306円 ) | 在庫品1日目当日出荷可能 |
18,821円 ( 20,703円 ) | 3日目 |
887円 ( 976円 ) | 在庫品1日目当日出荷可能 |
1,272円 ( 1,399円 ) | 在庫品1日目当日出荷可能 |
993円 ( 1,092円 ) | 3日目 |
918円 ( 1,010円 ) | 在庫品1日目当日出荷可能 |
1,030円 ( 1,133円 ) | 3日目 |
887円 ( 976円 ) | 在庫品1日目当日出荷可能 |
941円 ( 1,035円 ) | 3日目 |
1,042円 ( 1,146円 ) | 在庫品1日目当日出荷可能 |
1,099円 ( 1,209円 ) | 在庫品1日目当日出荷可能 |
980円 ( 1,078円 ) | 在庫品1日目当日出荷可能 |
894円 ( 983円 ) | 在庫品1日目当日出荷可能 |
910円 ( 1,001円 ) | 在庫品1日目当日出荷可能 |
1,305円 ( 1,436円 ) | 在庫品1日目当日出荷可能 |
1,230円 ( 1,353円 ) | 在庫品1日目当日出荷可能 |
2,050円 ( 2,255円 ) | 3日目 |
1,122円 ( 1,234円 ) | 3日目 |
2,141円 ( 2,355円 ) | 3日目 |
1,305円 ( 1,436円 ) | 在庫品1日目当日出荷可能 |
1,305円 ( 1,436円 ) | 在庫品1日目当日出荷可能 |
1,145円 ( 1,260円 ) | 在庫品1日目当日出荷可能 |
1,085円 ( 1,194円 ) | 在庫品1日目当日出荷可能 |
1,230円 ( 1,353円 ) | 在庫品1日目当日出荷可能 |
2,050円 ( 2,255円 ) | 3日目 |
1,122円 ( 1,234円 ) | 在庫品1日目当日出荷可能 |
2,141円 ( 2,355円 ) | 3日目 |
1,028円 ( 1,131円 ) | 在庫品1日目当日出荷可能 |
1,770円 ( 1,947円 ) | 在庫品1日目当日出荷可能 |
1,170円 ( 1,287円 ) | 在庫品1日目当日出荷可能 |
1,914円 ( 2,105円 ) | 在庫品1日目当日出荷可能 |
2,138円 ( 2,352円 ) | 在庫品1日目当日出荷可能 |
2,873円 ( 3,160円 ) | 3日目 |
2,873円 ( 3,160円 ) | 3日目 |
2,194円 ( 2,413円 ) | 在庫品1日目当日出荷可能 |
1,914円 ( 2,105円 ) | 在庫品1日目当日出荷可能 |
1,914円 ( 2,105円 ) | 在庫品1日目当日出荷可能 |
1,780円 ( 1,958円 ) | 在庫品1日目当日出荷可能 |
2,138円 ( 2,352円 ) | 在庫品1日目当日出荷可能 |
2,873円 ( 3,160円 ) | 3日目 |
3,002円 ( 3,302円 ) | 3日目 |
2,194円 ( 2,413円 ) | 在庫品1日目当日出荷可能 |
1,908円 ( 2,099円 ) | 在庫品1日目当日出荷可能 |
2,244円 ( 2,468円 ) | 在庫品1日目当日出荷可能 |
2,518円 ( 2,770円 ) | 在庫品1日目当日出荷可能 |
3,004円 ( 3,304円 ) | 3日目 |
7,893円 ( 8,682円 ) | 在庫品1日目当日出荷可能 |
8,579円 ( 9,437円 ) | 在庫品1日目当日出荷可能 |
20,417円 ( 22,459円 ) | 在庫品1日目当日出荷可能 |
22,963円 ( 25,259円 ) | 在庫品1日目当日出荷可能 |
1,640円 ( 1,804円 ) | 在庫品1日目当日出荷可能 |
1,233円 ( 1,356円 ) | 在庫品1日目当日出荷可能 |
1,368円 ( 1,505円 ) | 在庫品1日目当日出荷可能 |
1,306円 ( 1,437円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
電線の端末に結線し、コンセント等に接続して機器等へ電源を供給するために用いる、結線作業性に優れる引掛形の電源プラグ。
【特長】
・単相・三相の15Aから100A、125Vから600V定格までのラインナップ
・NEMA L5-20やNEMA L6-20、NEMA L5-30やNEMA L6-30など数多くのNEMA規格準拠品を用意
・電線接続は、端子ねじの締め付けによる「圧着端子式」、または電線挿入穴を利用した「引締式」が可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - ＜型番：3112N-HC/型番：7112GN-HC＞
耐熱耐寒コンセントや耐熱電線との組み合わせでご使用ください。使用温度範囲（-50℃～100℃）を超えて使用しないでください。
経年変化や変形破損したものは、本来有する耐熱・耐寒性能が低下します。
耐熱・耐寒性能は、温度以外のご使用環境（湿度・粉塵等）を含めて保証するものではありません。 - ＜型番：3112N-HC/型番：7112GN-HC＞
器具に貼付しているサーモラベルは、125℃で白い丸が黒に変色します。
変色している場合は、器具に異常が発生している可能性があるため、直ちに使用を中止してください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
プラグ 引掛形のレビュー
組付設備の元電源プラグ
5
5.02020/02/05
客先の要望により急遽必要になり購入しました。
短納期なので助かりました。
1人が参考にしています。
設備(検査機）の電源に使用
5
5.02018/03/28
設備(検査機）の電源に使用しています。オスはネジ止めと挟みこみが選べるところが良いと思います。中に端子台があるところが使...もっと読む
1人が参考にしています。
電源用
5
5.02023/08/08
検査治具の電源用に使用しました。
納期は早いので良かったです。
0人が参考にしています。
プラグ形状変換アダプター
5
5.02022/06/22
PDFでカタログを見れ、形状を確認しながら選定できたので、間違いが起き難く良かったです。
価格的にも商社や機器のメーカー...もっと読む
0人が参考にしています。
装置の接続に使用
5
5.02022/04/17
配電盤と装置の電源接続に使用しました。ケーブルとの接続も丸端子で接続できるため、外れる事なく安全です。また、引掛型なため...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q適合コンセント・コードコネクタボディは何ですか？
A
フランジコンセントは31066、コードコネクタボディは31064RWです。
