太陽ケーブルテック

KIV LF電気機器用ビニル絶縁電線

Name: KIV LF電気機器用ビニル絶縁電線
Brand: 太陽ケーブルテック
SKU: 222000355324
Rating: 4.6 (45 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（45件）

この商品のFAQをみる（1件）

通常単価(税別): 2,263円～418,125円

税込単価: 2,489円～459,938円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

太陽ケーブルテック

機器内配線用電線及び供給電源用電線 UE／SSX83 LF

3.5

通常価格(税別)： 1,386円 (税込価格：1,525円)

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

太陽ケーブルテック

一般配線用電線 UE／THHW LF

通常価格(税別)： 2,807円 (税込価格：3,088円)

通常出荷日：3 日目～

導体に可とう撚りを使用しており柔軟性に優れている電気/電子/通信機器用絶縁電線...

詳細情報を確認する

タイプ
KIV
定格電圧
600V
絶縁体材料
PVC
耐熱温度
60℃
シールド
無
加工サービス
無

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・KIV-22SQ-G/Y-(長さ) ・KIV-22SQ-GN-(長さ)
・KIV-60SQ-BK-(長さ) ・KIV-60SQ-BE-(長さ)
・KIV-60SQ-GN-(長さ) ・KIV-60SQ-BE-(長さ)
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は電気機器用ビニル絶縁電線 KIVシリーズ 600V、グローバルスタンダードケーブル CE-KIVシリーズ、機器用電線耐熱電気機器用ビニル絶縁電線 H-KIVシリーズとなります。
現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

未確定：候補が255型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

KIV PSE対応柔軟タイプの仕様

線心数	ビニル絶縁体				導体			概算質量（kg/km）	電気特性			許容電流（A）
線心数	色	厚さ（mm）	外径約（mm）	曲げ半径（mm）（固定部） ※外径×8倍	サイズ（mm²）	構成（本/mm）	外径（mm）	概算質量（kg/km）	導体抵抗（Ω/km20℃）	絶縁抵抗（MΩkm20℃）	耐電圧（V/1min.）	許容電流（A）
1C	BK（黒）・W（白） R（赤）・Y（黄） BE（青） G/Y（緑/黄・ｽﾄﾚｰﾄ） ※導体サイズ 0.5・2・100のみ、 G/Y（緑/黃・ｽﾄﾚｰﾄ）の取扱い無し	0.8	2.5	20.0	0.5	20/0.18	0.9	11	36.7以下	50以上	2,000	9.6
		0.8	2.7	21.6	0.75	30/0.18	1.1	14	24.4以下	50以上	2,000	12
		0.8	3.1	24.8	1.25	50/0.18	1.5	20	14.7以下	50以上	2,000	19
		0.8	3.4	27.2	2	37/0.26	1.8	27	9.50以下	50以上	2,000	27
		0.8	4.1	32.8	3.5	45/0.32	2.5	45	5.09以下	50以上	2,000	37
		1.0	5.1	40.8	5.5	70/0.32	3.1	70	3.27以下	50以上	2,000	49
		1.2	6.1	48.8	8	98/0.32	3.7	100	2.32以下	50以上	2,000	61
		1.4	7.7	61.6	14	172/0.32	4.9	165	1.32以下	40以上	2,000	88
		1.6	9.9	79.2	22	7/39/0.32	6.7	275	0.844以下	40以上	2,000	115
		1.8	12.4	99.2	38	7/67/0.32	8.8	450	0.496以下	40以上	2,500	162
		1.8	14.8	118.4	60	19/39/0.32	11.2	680	0.311以下	30以上	2,500	217
		2.0	149.6	149.6	100	19/67/0.32	14.7	1,130	0.183以下	30以上	2,500	298

※0.75～100mm2は電気安全法に適合（0.5mm2は電気用品対象外）
※GY （緑/黄・ｽﾄﾚｰﾄ）は、緑色線芯に黄色色帯3本（色帯比率約30-50％）を施したものです

構造

KIV 柔軟タイプ構造図

型番リスト

表示件数

型番

注文停止中

注文停止中

注文停止中

注文停止中

導体断面積

(mm2)

絶縁体色

ボビン（リール）巻

全長

(m)

安全規格

仕上がり外径

(mm)

許容電流

(A)

RoHS?

最小発注数量

0.5	青	無	10	-	2.5	9.6	10	1個
0.5	青	無	50	-	2.5	9.6	10	1個
0.5	青	無	100	-	2.5	9.6	10	1個
0.5	青	無	200	-	2.5	9.6	10	1個
0.5	黒	無	10	-	2.5	9.6	10	1個
0.5	黒	無	50	-	2.5	9.6	10	1個
0.5	黒	無	100	-	2.5	9.6	10	1個
0.5	黒	無	200	-	2.5	9.6	10	1個
0.5	緑	無	200	-	2.5	9.6	10	1個
0.5	赤	無	10	-	2.5	9.6	10	1個
0.5	赤	無	50	-	2.5	9.6	10	1個
0.5	赤	無	100	-	2.5	9.6	10	1個
0.5	赤	無	200	-	2.5	9.6	10	1個
0.5	白	無	10	-	2.5	9.6	10	1個
0.5	白	無	50	-	2.5	9.6	10	1個
0.5	白	無	100	-	2.5	9.6	10	1個
0.5	白	無	200	-	2.5	9.6	10	1個
0.5	黄	無	10	-	2.5	9.6	10	1個
0.5	黄	無	50	-	2.5	9.6	10	1個
0.5	黄	無	100	-	2.5	9.6	10	1個
0.5	黄	無	200	-	2.5	9.6	10	1個
0.75	青	無	10	PSE	2.7	12	10	1個
0.75	青	無	50	PSE	2.7	12	10	1個
0.75	青	無	100	PSE	2.7	12	10	1個
0.75	青	無	200	PSE	2.7	12	10	1個
0.75	黒	無	10	PSE	2.7	12	10	1個
0.75	黒	無	50	PSE	2.7	12	10	1個
0.75	黒	無	100	PSE	2.7	12	10	1個
0.75	黒	無	200	PSE	2.7	12	10	1個
0.75	緑/黄（ストレート）	無	200	PSE	2.7	12	10	1個
0.75	緑	無	10	PSE	2.7	12	10	1個
0.75	緑	無	50	PSE	2.7	12	10	1個
0.75	緑	無	100	PSE	2.7	12	10	1個
0.75	緑	無	200	PSE	2.7	12	10	1個
0.75	赤	無	10	PSE	2.7	12	10	1個
0.75	赤	無	50	PSE	2.7	12	10	1個
0.75	赤	無	100	PSE	2.7	12	10	1個
0.75	赤	無	200	PSE	2.7	12	10	1個
0.75	白	無	10	PSE	2.7	12	10	1個
0.75	白	無	50	PSE	2.7	12	10	1個
0.75	白	無	100	PSE	2.7	12	10	1個
0.75	白	無	200	PSE	2.7	12	10	1個
0.75	黄	無	10	PSE	2.7	12	10	1個
0.75	黄	無	50	PSE	2.7	12	10	1個
0.75	黄	無	100	PSE	2.7	12	10	1個
0.75	黄	無	200	PSE	2.7	12	10	1個
1.25	青	無	10	PSE	3.1	19	10	1個
1.25	青	無	50	PSE	3.1	19	10	1個
1.25	青	無	100	PSE	3.1	19	10	1個
1.25	青	無	200	PSE	3.1	19	10	1個
1.25	黒	無	10	PSE	3.1	19	10	1個
1.25	黒	無	50	PSE	3.1	19	10	1個
1.25	黒	無	100	PSE	3.1	19	10	1個
1.25	黒	無	200	PSE	3.1	19	10	1個
1.25	緑/黄（ストレート）	無	10	PSE	3.1	19	10	1個
1.25	緑/黄（ストレート）	無	50	PSE	3.1	19	10	1個
1.25	緑/黄（ストレート）	無	100	PSE	3.1	19	10	1個
1.25	緑/黄（ストレート）	無	200	PSE	3.1	19	10	1個
1.25	緑	無	10	PSE	3.1	19	10	1個
1.25	緑	無	50	PSE	3.1	19	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,286円 ( 2,515円 )	1日目
4,286円 ( 4,715円 )	1日目
4,667円 ( 5,134円 )	1日目
6,800円 ( 7,480円 )	1日目
2,286円 ( 2,515円 )	1日目
4,286円 ( 4,715円 )	1日目
4,667円 ( 5,134円 )	1日目
6,800円 ( 7,480円 )	1日目
6,800円 ( 7,480円 )	1日目
2,286円 ( 2,515円 )	1日目
4,286円 ( 4,715円 )	1日目
4,667円 ( 5,134円 )	1日目
6,800円 ( 7,480円 )	1日目
2,286円 ( 2,515円 )	1日目
4,286円 ( 4,715円 )	1日目
4,667円 ( 5,134円 )	1日目
6,800円 ( 7,480円 )	1日目
2,286円 ( 2,515円 )	1日目
4,286円 ( 4,715円 )	1日目
4,667円 ( 5,134円 )	1日目
6,800円 ( 7,480円 )	1日目
2,263円 ( 2,489円 )	1日目
4,875円 ( 5,363円 )	1日目
6,000円 ( 6,600円 )	1日目
8,308円 ( 9,139円 )	1日目
2,263円 ( 2,489円 )	1日目
4,875円 ( 5,363円 )	1日目
6,000円 ( 6,600円 )	1日目
8,308円 ( 9,139円 )	1日目
8,923円 ( 9,815円 )	1日目
2,263円 ( 2,489円 )	1日目
4,875円 ( 5,363円 )	1日目
6,000円 ( 6,600円 )	1日目
8,308円 ( 9,139円 )	1日目
2,263円 ( 2,489円 )	1日目
4,875円 ( 5,363円 )	1日目
6,000円 ( 6,600円 )	1日目
8,308円 ( 9,139円 )	1日目
2,263円 ( 2,489円 )	1日目
4,875円 ( 5,363円 )	1日目
6,000円 ( 6,600円 )	1日目
8,308円 ( 9,139円 )	1日目
2,263円 ( 2,489円 )	1日目
4,875円 ( 5,363円 )	1日目
6,000円 ( 6,600円 )	1日目
8,308円 ( 9,139円 )	1日目
2,680円 ( 2,948円 )	1日目
6,100円 ( 6,710円 )	1日目
8,685円 ( 9,554円 )	1日目
12,143円 ( 13,357円 )	1日目
2,680円 ( 2,948円 )	1日目
6,100円 ( 6,710円 )	1日目
8,685円 ( 9,554円 )	1日目
12,143円 ( 13,357円 )	1日目
2,760円 ( 3,036円 )	1日目
6,300円 ( 6,930円 )	1日目
8,989円 ( 9,888円 )	1日目
12,571円 ( 13,828円 )	1日目
2,680円 ( 2,948円 )	1日目
6,100円 ( 6,710円 )	1日目

基本情報

基本情報

導体に可とう撚りを使用しており柔軟性に優れている電気/電子/通信機器用絶縁電線。
【特長】
・8～100mm2は、導体素線を0.45mmから0.32mmに変更し、柔軟性を向上
・0.75～100mm2は電気安全法に適合（0.5mm2は電気用品対象外）
・JIS C 3316準拠品
【用途】
・工場配線（制御/コントロール配線）に使用
・オフィス（屋内配線）に使用
・600V以下の電気機器の配線に使用

ご注意

【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
・KIV-22SQ-G/Y-(長さ) ・KIV-22SQ-GN-(長さ)
・KIV-60SQ-BK-(長さ) ・KIV-60SQ-BE-(長さ)
・KIV-60SQ-GN-(長さ) ・KIV-60SQ-BE-(長さ)
本ページの一部商品にて材料や部材入手難などの影響により一時的に受注停止をしております。
受注停止の型番については、ご注文の型番確定時に注文停止の案内がされます。推奨代替品は電気機器用ビニル絶縁電線 KIVシリーズ 600V、グローバルスタンダードケーブル CE-KIVシリーズ、機器用電線耐熱電気機器用ビニル絶縁電線 H-KIVシリーズとなります。
現在、代替品へのご注文が集中し、一部製品で代替品でも受注停止が発生しておりますこと、予めご了承ください。

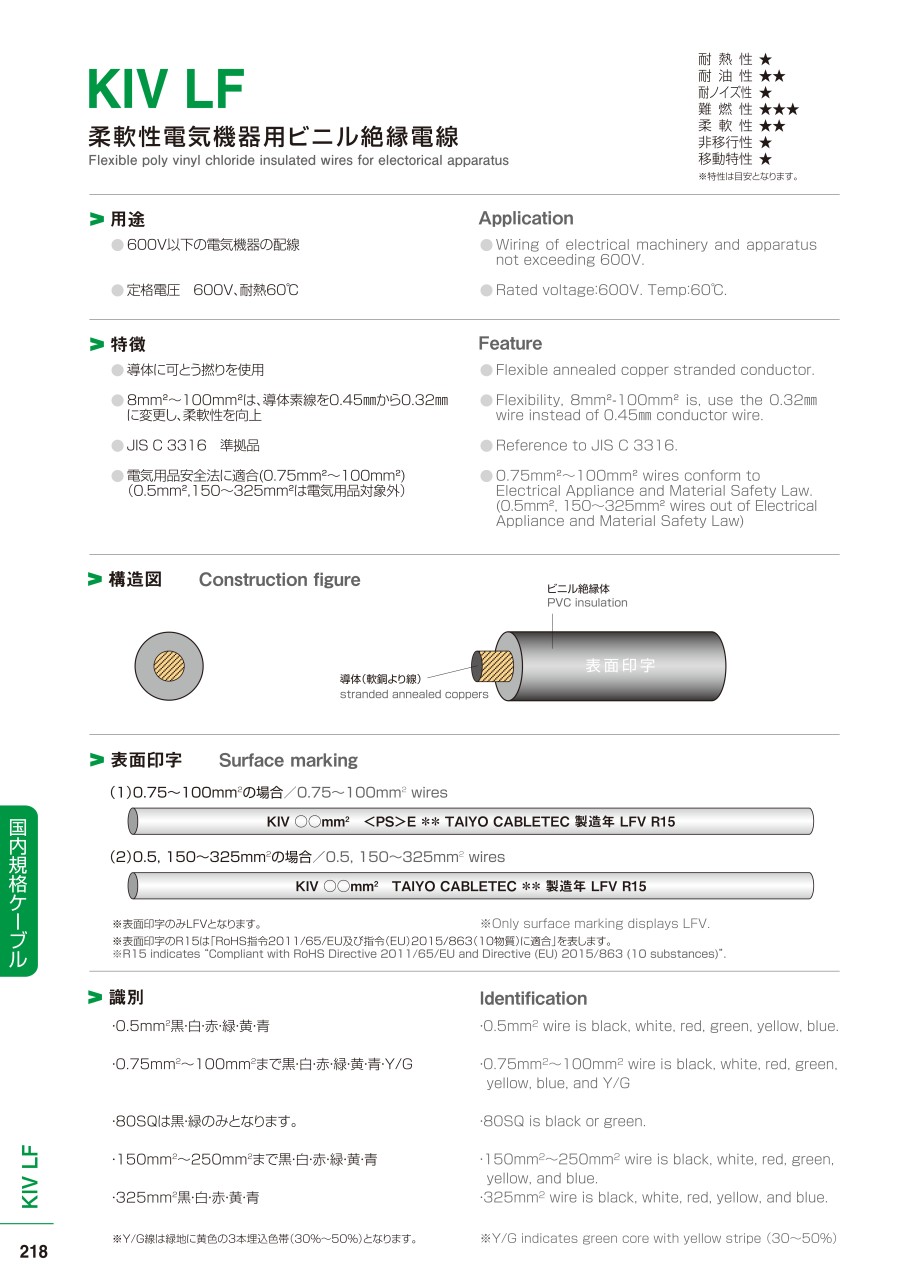

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
30V　ロボットケーブル（UL・CE対応）。業界トップクラスの細さと屈曲性に優れたおすすめの商品。
ミスミ
SS300R　UL規格　小径
300V　小径・ロボットケーブル(UL対応)。コストパフォーマンス・柔軟性に優れ、多くのシーンで使いやすいケーブルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
