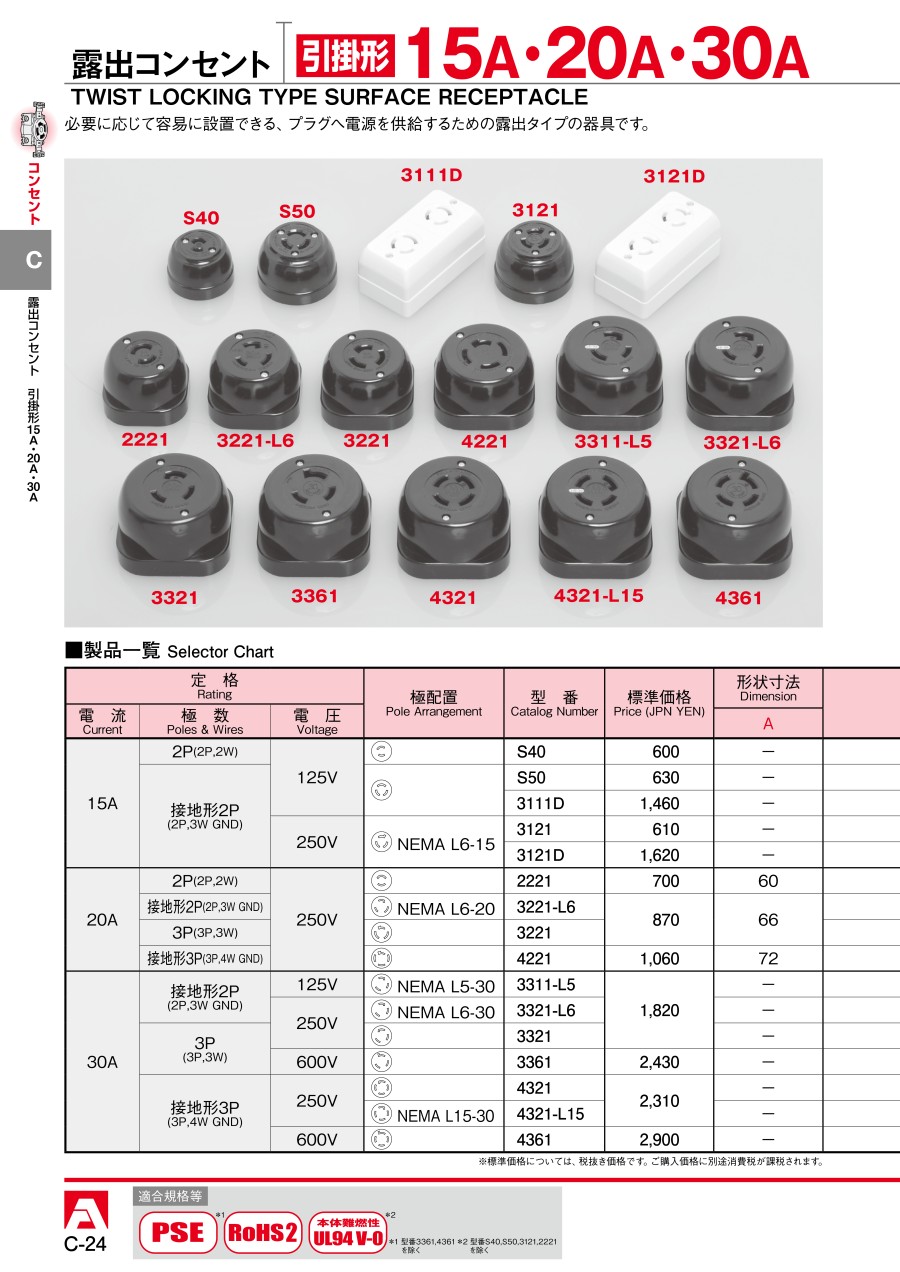

露出コンセント 引掛形（15A・20A・30A）
- 通常単価(税別)
- 1,109円～4,269円特別価格
- 税込単価
- 1,220円～4,696円特別価格
必要に応じて容易に設置できる、プラグへ電源を供給するための露出タイプの引掛形コンセント。【特長】ボディ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
露出コンセント 引掛形の詳細例
3221の製品イメージ（01）
3221の製品イメージ（02）
S50の製品イメージ（01）
S50の製品イメージ（02）
3221：3P 20A 250V 露出コンセントの仕様
（単位：mm）
3221：3P 20A 250V 露出コンセントの寸法図
| 部番 | 部品名 | 箇数 | 摘要 |
|---|---|---|---|
| 1 | ボディ | 1 | フェノール樹脂 |
| 2 | 蓋 | 1 | ユリア樹脂 |
| 3 | 端子 | 3 | 黄銅 |
| 4 | 曲座金 | 3 | 黄銅 |
| 5 | 刃受 | 3 | リン青銅 |
| 6 | 端子ねじ | 3 | 黄銅 M4 |
- 色：黒色
- 適用電線：φ2～2.6（直径2～2.6mm）、3.5mm2
- 電線接続方式：巻締式
- 単重：109.4g
S50：接地形2P 15A 125V 露出コンセントの寸法図
（単位：mm）
S50：接地形2P 15A 125V 露出コンセントの寸法図
| 部番 | 部品名 | 箇数 | 摘要 |
|---|---|---|---|
| 1 | ボディ | 1 | フェノール樹脂 |
| 2 | 蓋 | 1 | フェノール樹脂 |
| 3 | 端子 | 3 | 黄銅 |
| 4 | 刃受 | 3 | リン青銅 |
| 5 | 端子ねじ | 3 | 黄銅 M3.5 |
【S50：接地形2P 15A 125V 露出コンセント】
- 色：黒色
- 適用電線：φ1.6～2（直径1.6～2mm）、2mm2
- 電線接続方式：巻締式
- 単重：76.8g
- ※ 上記以外の型番についての情報はカタログをご参照ください。
詳細情報
基本情報
必要に応じて容易に設置できる、プラグへ電源を供給するための露出タイプの引掛形コンセント。
【特長】
ボディ材質は、丈夫で絶縁性に優れる熱硬化性樹脂を多くに採用。
電線接続は、電線挿入穴を利用した「差締式」。
裏蓋にある電線挿入穴付近のノックアウト式電線引出し口から、その部分を押し割って電線を引き出す仕様。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
