ブロック式端子台 TBシリーズ
閲覧中の商品と併せてご検討ください
－閉じる
TB20-18の仕様・寸法情報
結線方式
ネジ
取付方式
直付け
部品/完成品
組上完成品
極数(極)
18
ネジサイズ
M4
入出力数
1対1
定格電流（JIS）(A)
20
端子間ピッチ(mm)
10.2
カバー(付属)
有
銘板(付属)
有
JIS
○
-
-
商品情報
固定（組立）式端子台の特長
| 容量 | 適合電線 （MAX）mm2 | 極数 | 品番 |
|---|---|---|---|
| 20A | 2 | 2P | TB 20-2 |
| 3P | TB 20-3 | ||
| 4P | TB 20-4 | ||
| 5P | TB 20-5 | ||
| 6P | TB 20-6 | ||
| 8P | TB 20-8 | ||
| 10P | TB 20-10 | ||
| 12P | TB 20-12 | ||
| 14P | TB 20-14 | ||
| 16P | TB 20-16 | ||
| 18P | TB 20-18 | ||
| 20P | TB 20-20 | ||
| 30A | 5.5 | 2P | TB 30-2 |
| 3P | TB 30-3 | ||
| 4P | TB 30-4 | ||
| 6P | TB 30-6 | ||
| 8P | TB 30-8 | ||
| 10P | TB 30-10 | ||
| 12P | TB 30-12 | ||
| 14P | TB 30-14 | ||
| 16P | TB 30-16 | ||
| 18P | TB 30-18 | ||
| 20P | TB 30-20 | ||
| 60A | 14 | 2P | TB 60-2 |
| 3P | TB 60-3 | ||
| 4P | TB 60-4 | ||
| 6P | TB 60-6 | ||
| 9P | TB 60-9 | ||
| 12P | TB 60-12 |
固定（組立）式端子台の外観
TB20-8
TB30-8
TB60-6

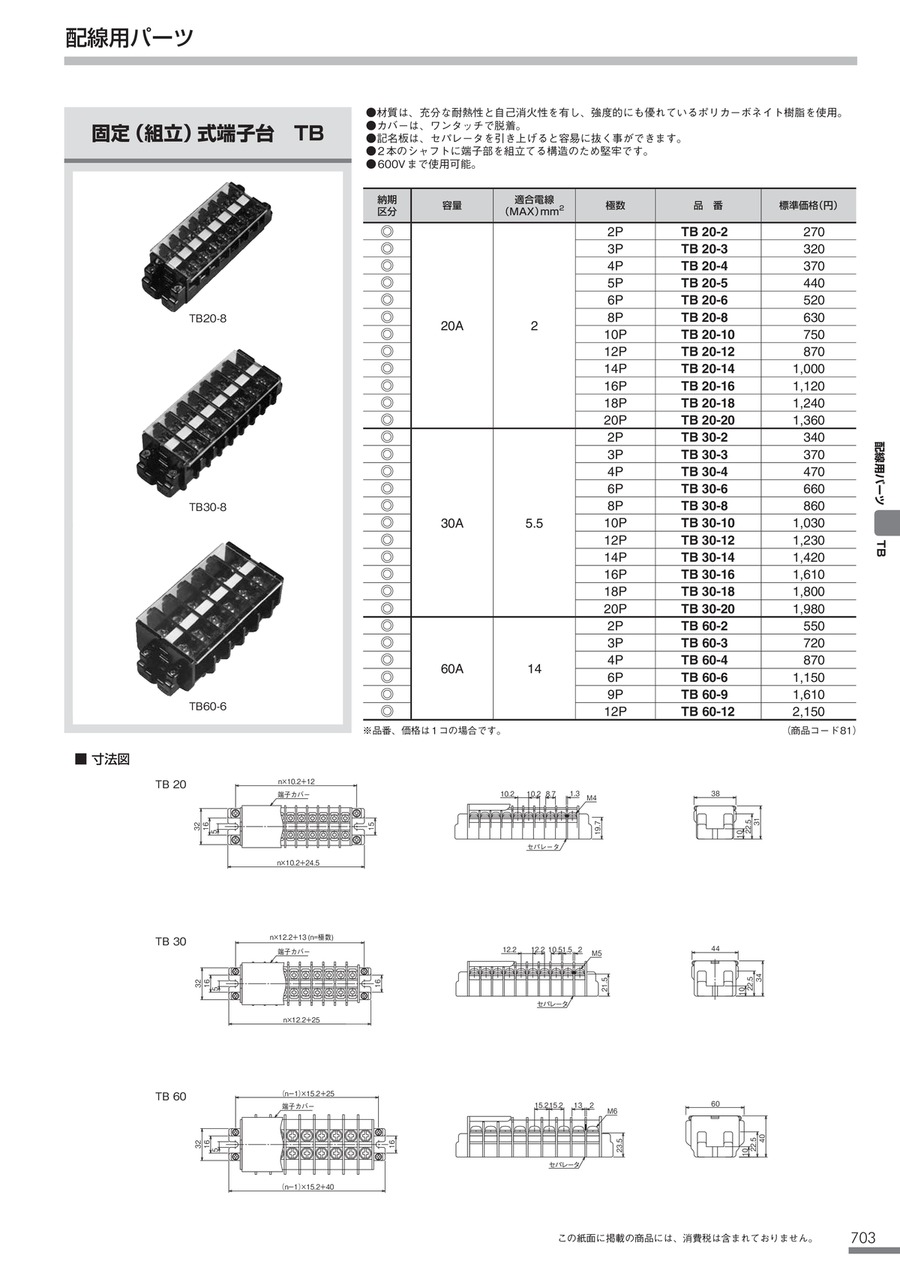

固定（組立）式端子台の寸法図
TB 20 寸法図A
TB 20 寸法図B
TB 20 寸法図C
TB 30 寸法図A
TB 30 寸法図B
TB 30 寸法図C
TB 60の寸法図はカタログに掲載されています。
詳細情報
基本情報
ブロック式端子台の用パーツ
【特長】
・材質は、充分な耐熱性と自己消火性を有し、強度的にも優れているポリカーボネイト樹脂を使用。
・カバーは、ワンタッチで脱着。
・記名板は、セパレータを引き上げると容易に抜く事ができます。
・2本のシャフトに端子部を組立てる構造のため堅牢です。
・600Vまで使用可能
【用途】
・配線用の端子台パーツ
・分電盤内に取付けることで配線を容易にできる。
ご注意
- 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。
