ねじ止め用多連式絶縁キャップ OA-QTMシリーズ（中継用）

1つで「端子台＋端子ボックス」の役目を果たすねじ止め用多連式絶縁キャップ OA-QTM

ねじ止め用多連式絶縁キャップ OA-QTM

使用例1

使用例2

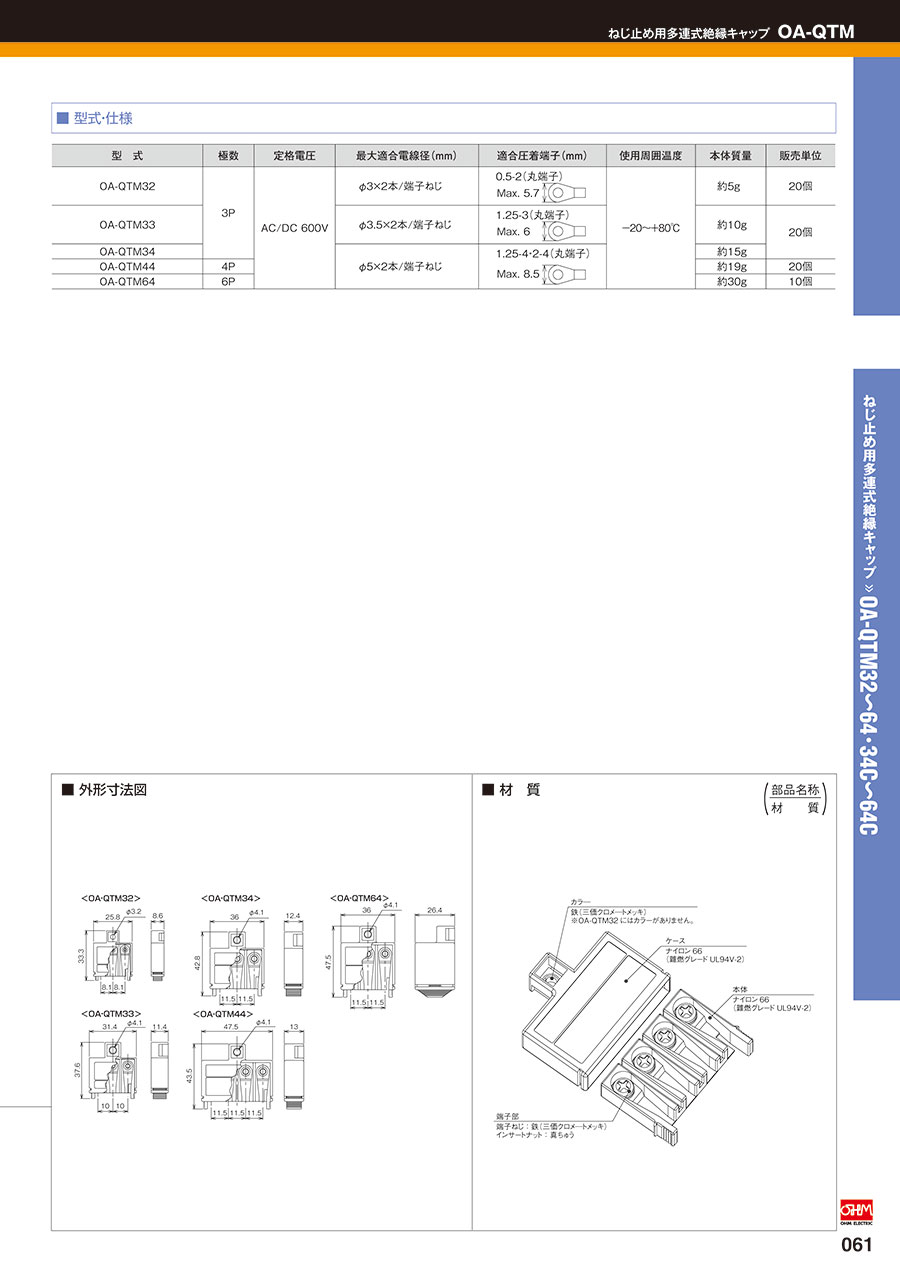

ねじ止め用多連式絶縁キャップ OA-QTMの型式・仕様

端子ねじ詳細
A：M2×5 ばね座金付なべ小ねじ、B：M3×5 ばね座金付なべ小ねじ、C：M4×6 ばね座金付なべ小ねじ

作業手順

電線を接続する。

ケースへ入れる。

「パチン」と音がするまで押し込む。

ねじ止めする場合

結束バンドで固定する場合

• ※ 取付の際、QTM に負担がかからないよう、電線は余裕をもって配線してください。

注意・禁止事項

型式彫刻面を上にしてケースを外してください。

型式彫刻面を下にしてケースを外すと、端子ねじが落下します。

注意・禁止事項

圧着端子の向きが不適

圧着端子が3個以上

指定以外の圧着端子は使用しないこと。（仕様参照）
ねじは付属ねじまたはそれと同等のもの以外は使用しないこと。（仕様参照）
ねじにゆるみがないことを必ず確認すること。（増締めを必ず行うこと）
上図のような接続は絶対にしないこと。

外形図

OA-QTM32の外形図と寸法

OA-QTM34の外形図と寸法

OA-QTM64の外形図と寸法

OA-QTM33の外形図と寸法

OA-QTM44の外形図と寸法

材質

材質説明図

注意・禁止事項

OA-QTM シリーズは防水タイプではありません。防水の必要な所にはOA-QW シリーズをご使用ください。
以下の環境での使用・保管はしないこと。製品劣化の原因になります。

1. 1.強酸、有機溶剤（塩化エチル・塩化メチル・クレゾールなど）の雰囲気。
2. 2.水蒸気、塩気、オゾンの雰囲気。

その他、特殊環境でのご使用についてはご使用前にお問い合わせください。
