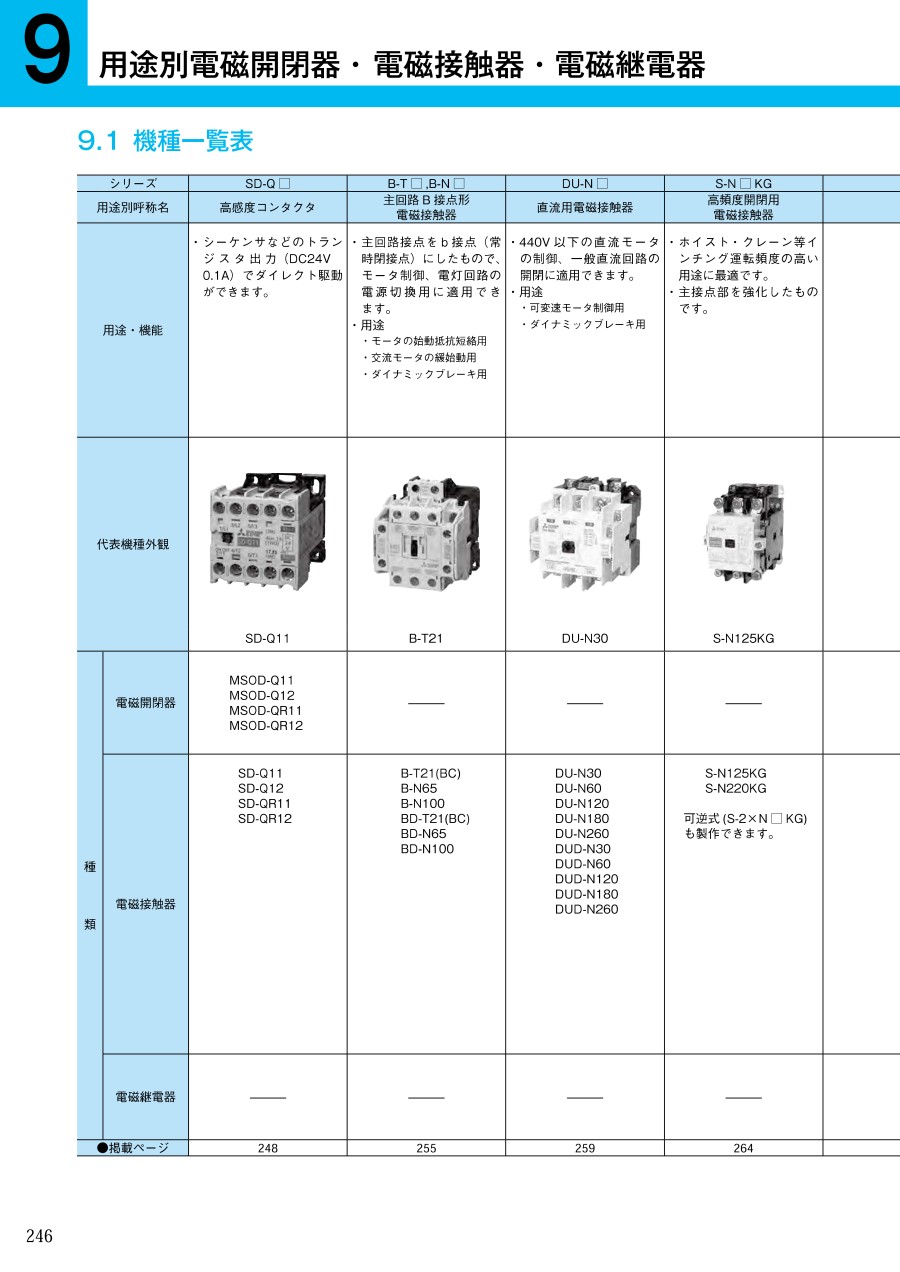

高感度コンタクタ 電磁接触器 SD-Q/QRシリーズ

SD-Qシリーズ 高感度コンタクタの特長

国際性

• 多くの国際規格に対応。国内規格はもとより、各種海外規格に標準品で適合および認定を取得(JIS/JEM/IEC/DIN/VDE/BS/EN/UL/CSA/TÜV/GB)。
• 新JIS規格(JIS C 8201-4-1)に準拠。
• 製品の本体名板に規格マークを表示。

省エネ・環境

• 高効率有極電磁石採用により大幅に消費電力を削減。
• 主要モールド部品にはリサイクルを容易にするために使用材料名を表示。
• 電磁石の動きを拡大して伝える方式を採用し、鉄心の動きを最小に抑え、開閉音も最小レベルで安心して使用可能。

使いやすさ

• 後付け可能な補助接点ユニットなど充実の機種揃えで、ますます使いやすくなった。
• サージ吸収機能を標準で内蔵。周辺電子機器の破壊などコイルOFF時のサージ電圧による悪影響を抑制。
• SD-Q形は開放熱電流(定格通電電流)が大きくなり、大容量・長寿命を実現。回路通電のみの責務に適している。また、小形ながらAC440V回路に適用可能。
• モールド部品は、UL規格(UL94:プラスチック材料の燃焼性試験)認定の難燃材料を採用。

簡単に脱着できる端子カバーを本体、ユニットに分けて標準装備。フィンガープロテクション機能をもち、感電防止や保守点検時の安全性が向上。端子カバーに設けられたねじ締め用の穴はドライバーガイドで、ねじ締めの失敗が少なくなる。

補助接点をツイン化することによりDC5V3mAの低レベルまで対応可能(塵埃や腐食性ガスなどが存在しない通常の雰囲気における故障率は5×10^-7/回)。

安全開離機能(主接点溶着時の補助b接点OFF)。EN規格EN60204-1｢産業機械の電気機器｣に規定する｢故障時の制御機能｣の要求事項に適合しインターロック回路用接点として使用可能。

レール取付を標準採用。IEC、DIN規格準拠の35mm幅レールに標準品で取付けることが可能。

サーマルリレーはアダプタなしで取付可能。コンタクタに直接取付できるため、サ－マルリレーを追加購入するだけで簡単に電磁開閉器に変更可能。

IECに対応した端子番号を製品本体の正面に表示。a、b接点の識別を容易にするため、識別記号(NO、NC)を 製品本体の正面に表示。

小形化

制御盤の小形化に貢献。小形ながらAC440V回路への適用可能。

形名		SD-Q11	SD-Q12
外形寸法	縦	65%	67%
	奥行	60%	61%
	取付面積	68%	70%

SD-Qシリーズ 高感度コンタクタの定格・性能

注1.電気的耐久性は三相全波整流以下のリップル率にて操作した場合です。単相全波整流の場合は80万回となります。また、三相かご形モータ(AC-3級)以外での電気的耐久性は50万回です(ただし抵抗負荷の200～220Vの( )内定格は25万回です)。
注2.準拠・適合規格:JIS C8201-4-1、IEC 60947-4-1(＊印 DC2、DC4級はJEM 1038のみ)。
