BRタイプ バンドルリテイナー【10個入り】
- 通常単価(税別)
- 18,587円～20,014円
- 税込単価
- 20,446円～22,015円
ハーネス作成を効率的にするハーネスボードアクセサリーです。【特長】・ハーネスの組み立て作業でのワイヤー...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

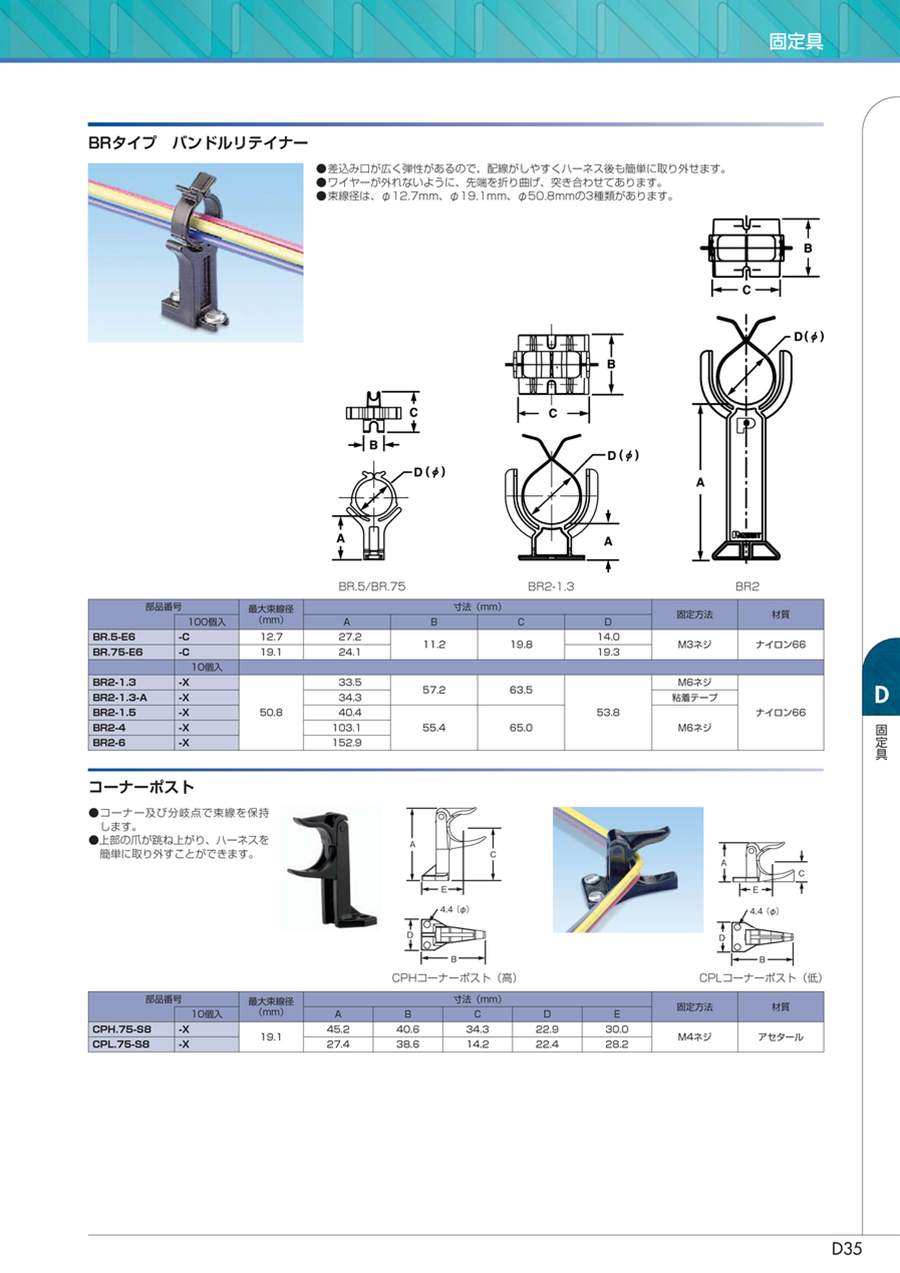

BRタイプ バンドルリテイナーの仕様
BRタイプ バンドルリテイナーの外観
BR.5／BR.75の寸法図
BR2-1.3の寸法図
BR2の寸法図
| 部品番号 | 最大束線径 （mm） | 寸法（mm） | 固定方法 | 材質 | ||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | |||||
| BR.5-E6 | -C | 12.7 | 27.2 | 11.2 | 19.8 | 14.0 | M3ネジ | ナイロン6.6 |
| BR.75-E6 | -C | 19.1 | 24.1 | 19.3 | ||||
| BR2-1.3 | -X | 50.8 | 33.5 | 57.2 | 63.5 | 53.8 | M6ネジ | ナイロン6.6 |
| BR2-1.3-A | -X | 34.3 | 粘着テープ | |||||
| BR2-1.5 | -X | 40.4 | 55.4 | 65.0 | M6ネジ | |||
| BR2-4 | -X | 103.1 | ||||||
| BR2-6 | -X | 152.9 | ||||||
詳細情報
基本情報
ハーネス作成を効率的にするハーネスボードアクセサリーです。
【特長】
・ハーネスの組み立て作業でのワイヤーの配線およびフォーミングを速めることが可能です。
・ワイヤーをハーネスボードから同一の高さで保持できるため、結束作業が簡単に行えます。
・差込み口が広く弾性があるので、配線がしやすくハーネス後も簡単に取り外せます。
・ワイヤーが外れないように、先端を折り曲げ、突き合わせてあります。
・束線径は、Φ12.7mm、Φ19.1mm、Φ50.8mmの3種類があります。
【用途】
・ハーネスボードからの高さ保持。
